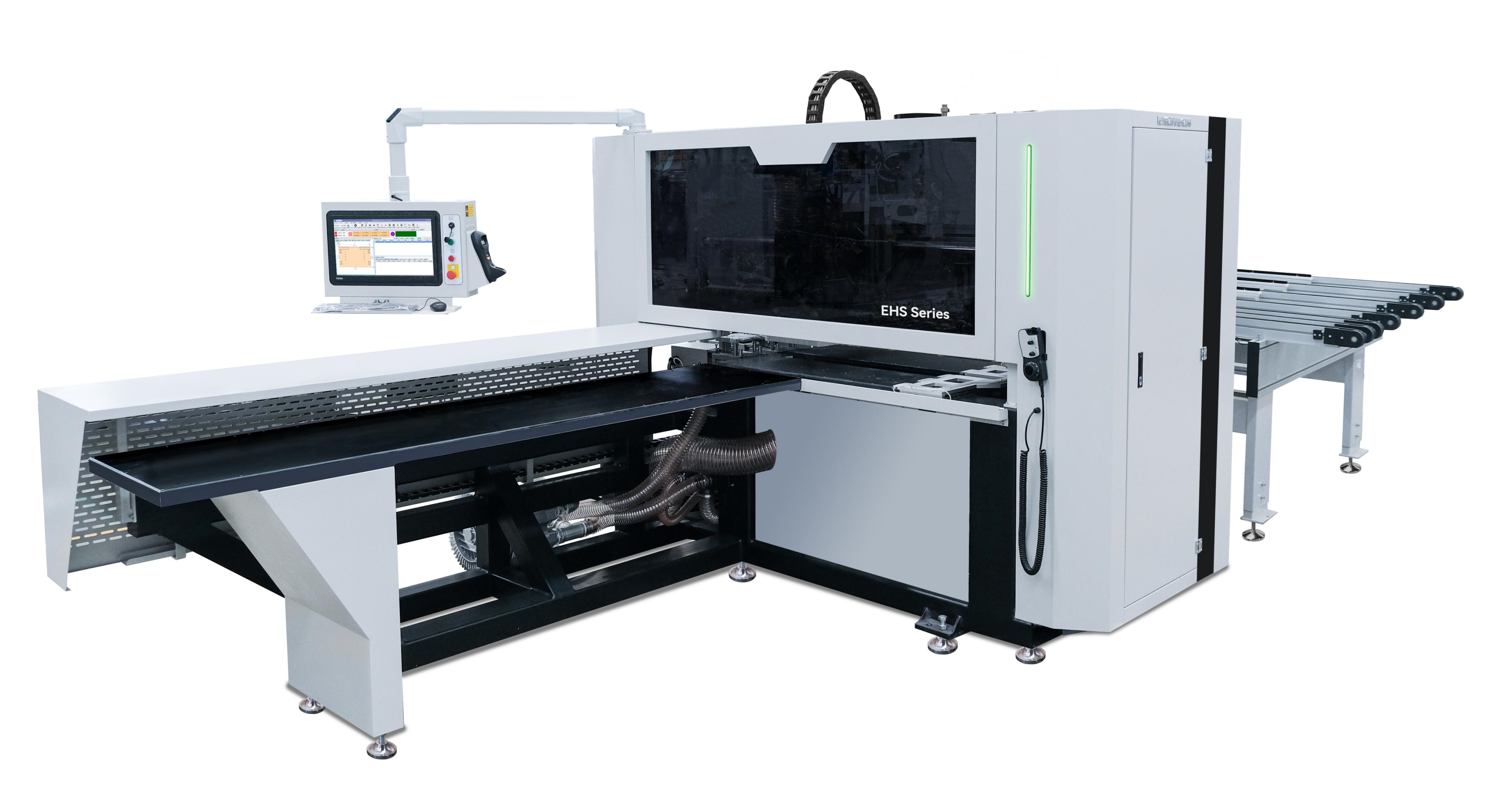

Сверлильно-присадочный станок с ЧПУ EHS 1228 (2 головы)
Макс. длина заготовки, мм: 2800
Мин. длина заготовки, мм: 200
Макс. ширина заготовки, мм: 1200
Мин. ширина заготовки, мм: 50
Электрошпиндель, кВт: 5,5
- Наличие 2 сверлильных блоков:
- 12 вертикальных шпинделей • 8 горизонтальных шпинделей (2+2 по оси X и 2+2 по оси Y) • пазовальная пила
- 9 вертикальных шпинделей
Сверлильно-присадочный центр с ЧПУ предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов, что позволяет производить обработку любых карт присадки за один проход детали с шести сторон. Фрезеровка криволинейных и прямых пазов с помощью фрезы. Станина с порталом для основных узлов — это фундамент всей конструкции, от надежности и жесткости которой зависит точность сверлильно-присадочного центра на протяжении всего срока эксплуатации.
Отличительные особенности:
- Высокотехнологичный станок позволяет обрабатывать все 6 сторон панели, выполнять верхнее и нижнее врезерование, фрезеровать контуры за один проход. Станок подходит для непрерывной работы с панелями различных размеров в условиях комплексного производства. Высокая точность и эффективность обработки без нареканий.
- Основная направляющая с двойными захватами.
- Центр обеспечивает сверление всех карт присадки за одну установку детали, а также поддерживает одновременную обработку 2-х деталей.

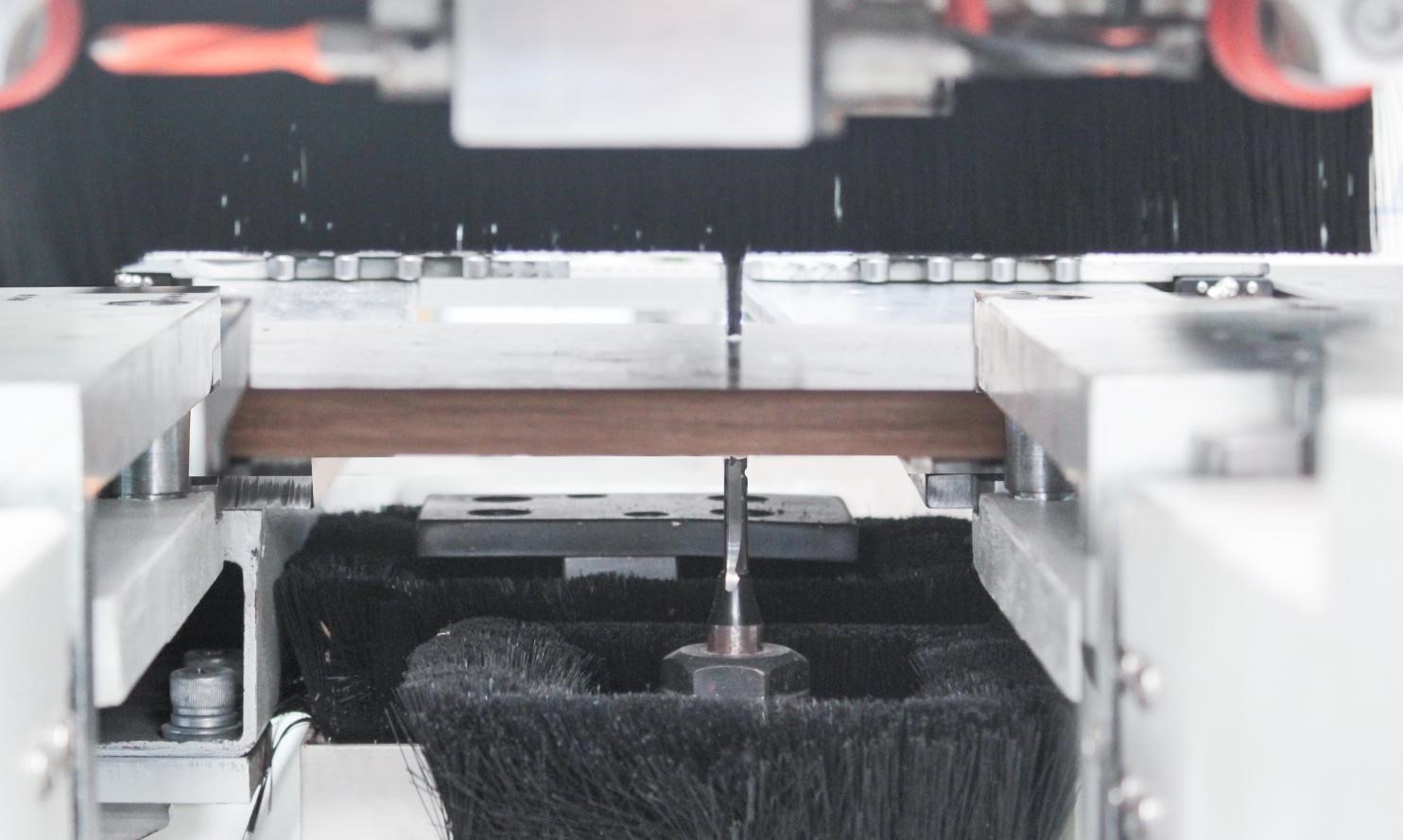

- Два фрезерных узла в стандартной комплектации (Верхний + Нижний).
- Две сверлильные головы 1-на верхняя и 1-на нижняя.
Особенности конструкции
U-ОБРАЗНЫЕ ЗАХВАТЫ
В станке применяется два независимых захвата, управляемые автоматически в зависимости от программы оптимизации и выбранной карты присадки.
Предназначены для четкой и надежной фиксации заготовки во время ее технологического перемещения и базирования во время цикла присадки. Встроенные в захваты форсунки для обдува упорных поверхностей исключают попадание пыли и стружки в зону базировки.
ТОЧНОСТЬ ПОЗИЦИОНИРОВАНИЯ
В частности, при перемещении детали в горизонтальной плоскости, используется программно управляемый прижим с роликами. Данный прижим, в соответствии с установленной программой параметры детали, настраивается при помощи серводвигателя на требуемую ширину детали исключая любые, даже незначительные её смещения при движении вдоль рабочего стола.
ВЕРТИКАЛЬНЫЕ ПНЕВМАТИЧЕСКИЕ ПРИЖИМЫ И РОЛИКИ

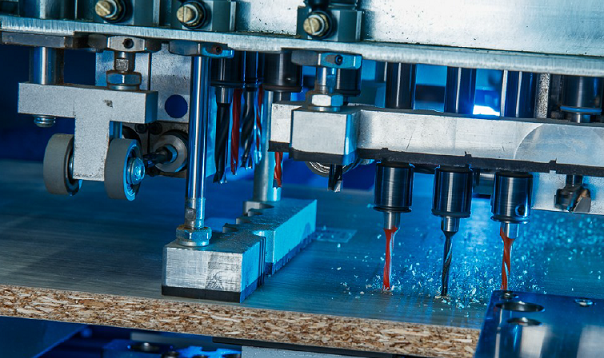

Благодаря синхронизированной системе вертикальных независимых пневматических прижимов, обрабатываемые детали надежно фиксируются в рабочей зоне станка во время цикла сверления. Это гарантирует высокую точность при сверлении в пласть, даже в случаях, если детали имеют изогнутую форму из-за внутренних напряжений в материале.
СКАНЕР ДЛЯ РАБОТЫ С ШТРИХ-КОД
При помощи него оператор считывает информацию с этикетки на детали, автоматически открывает нужную карту присадки из библиотеки и сразу же запускает деталь в обработку. Это позволяет в разы сократить время на ручной поиск нужной карты присадки в библиотеке станка. Данная система позволяет экономить до 20% рабочего времени на подготовку и повышая тем самым выработку, а также снизить влияние человеческого фактора, тем самым уменьшить количество брака.
СИСТЕМА ЗАГРУЗКА И ВЫГРУЗКА ДЕТАЛЕЙ
Деталь в станок загружается горизонтально и перемещается при помощи 2‑х независимых захватов по специальному столу с «воздушной подушкой». Это сделано для минимизации контакта заготовки с поверхностью стола и риска их повреждения стружкой и абразивными частицами. Поверхность загрузочного стола, а также поверхность стола в зоне обработки изготовлена из износостойкого.
На выходе из рабочей зоны станка, уже в базовой комплектации, установлен автоматический конвейер разгрузки с оптическими датчиками наличия деталей. Станок поддерживает два режима выгрузки заготовки из рабочей зоны: проходной режим и режим загрузки-выгрузки с одной стороны, что удобно при работе одним оператором.
ПАНЕЛЬ УПРАВЛЕНИЯ
На большом мониторе отображается вся необходимая оперативная информация для настройки станка и программирования его работы. С правой стороны операторского пульта размещён сканер штрих-кодов и выведены кнопки начала и окончания циклов, а также кнопка аварийной остановке и USB разъем для подключения флеш-носителей. На удобной полочке перед экраном располагается клавиатура и мышь.
Программное обеспечение, поставляемое с завода, имеет русскоязычный простой и интуитивно понятный интерфейс, позволяющий при помощи набора команд и макросов задать обработку любой карты присадки. Программа обладает активным графическим интерфейсом, наглядно демонстрирующим симуляцию обработки и изображения карт присадки.
Станок полностью адаптирован для работы с популярными программными продуктами для проектирования мебели: Базис-Мебельщик / К3-Мебель / bCAD. Отработаны постпроцессоры, которые позволяет мгновенно отправлять программы обработки на станок непосредственно из ПО без дополнительных программных конвертеров.
Технические характеристики
Максимальные размеры панели, мм | 2800х1200х50 |
Минимальные размеры панели, мм | 200х50х10 |
Особенности конструкции стола | Стол с воздушной подушкой |
Тип удерживания заготовки | Зажим |
Максимальная скорость перемещения по осям, (x, y, z) м/мин | 130/80/30 |
Мощность фрезерного шпинделя, верхний / нижний кВт | 5,5 / 3,5 |

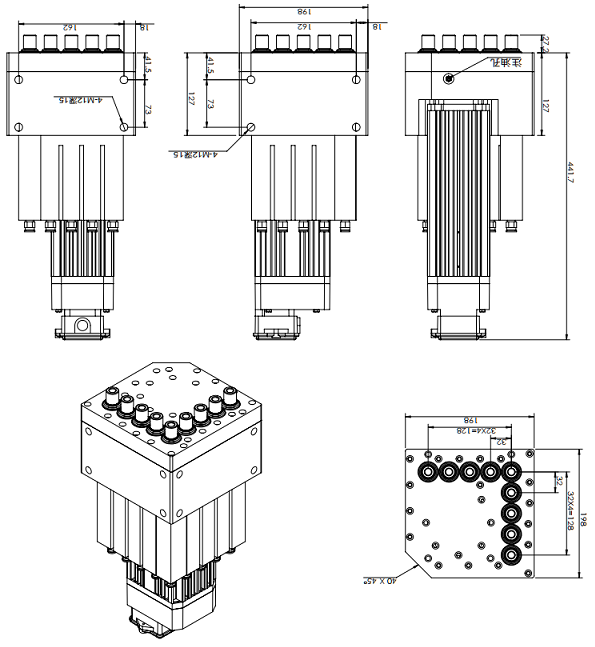

Конфигурация сверлильных голов: | |
Верхние вертикальные шпинделя для сверления в пласть, шт | 12 |
Верхние горизонтальные шпинделя для сверления в торцы, шт | 8 (2+2/2+2) |
Нижние вертикальные шпинделя для сверления в пласть, шт | 9 |
Максимальная длина сверла, мм | 70 |
Максимальный диаметр сверла, мм | 35 |
Диаметр пазовальной пилы, мм | 110 |
Тип цанги верхнего фрезерного шпинделя | ER25 |
Тип цанги нижнего фрезерного шпинделя | ER25 |
Сканер для работы со штрихкодами | включен |
Количество зажимов деталей, шт. | 2 |
Цилиндры | Japan SMC |
Инвертор | INOVANCE |
Привода | INOVANCE |
Загрузка панелей | ручная |
Контроллер | EXCITECH controller |
Подключение | 3PH/380V/50HZ |
