Сверлильно-пазовальный станок с ЧПУ мод. МDK-4120D

Китай
Основные характеристики

Максимальная длина обрабатываемой двери, мм: 2400

Ширина обрабатываемой двери, мм: 600 – 1100

Максимальная толщина обрабатываемой двери, мм: 30-80

Связь с ведущим специалистом
+375 (29) 669 93 68 +375 (17) 358 75 66
Шеф-монтаж и пуско-наладка
Шеф-монтаж и пуско-наладка
Осуществляем запуск поставленного оборудования
Сервис
Сервис
Собственный штат наладчиков
Гарантия
Гарантия
Выезд специалистов вовремя гарантийного периода
Лизинг
Лизинг
Приобретение оборудования в лизинг на выгодных условиях
Получить предложение
Описание товара
Технические характеристики
Видео 1
Сверлильно-пазовальный станок с ЧПУ мод. МDK-4120D

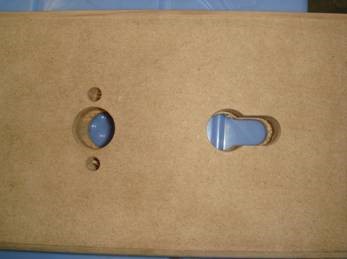

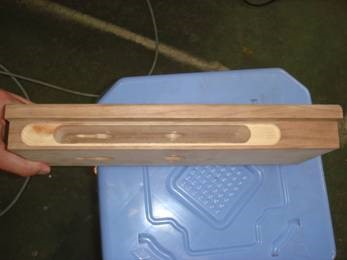

Новый сверлильно-пазовальный центр с ЧПУ предназначен для сверления глухих и сквозных отверстий, а также выборки пазов в деталях мебели, в коробках и дверных полотнах для последующей установки фурнитуры. Двери и детали мебели могут быть изготовлены как из массива древесины, так и из МДФ. Независимые друг от друга шпиндели и система ЧПУ позволяют с высокой точностью выбирать пазы под замок (тело замка и накладка) и петли одновременно. Положение шпинделей корректируется в соответствии с автоматически считываемой шириной и толщиной двери. Механизм калибровки фрез позволяет выбирать пазы и сверлить отверстия с высокой точностью относительно друг друга.

Применяется для серийного производства дверей на средних и крупных предприятиях, а также в цехах по производству столярно-строительных изделий.

Отличительные характеристики:

Данные преимущества дверного центра с ЧПУ позволяют быстро и точно сверлить отверстия последовательно по всем плоскостям обрабатываемой детали, в соответствии с заданной программой в полностью автоматическом режиме.

Базовая комплектация

Сверлильно-пазовальный станок с ЧПУ мод. МDK-4120D

Установка всех размеров с помощью ЧПУ.

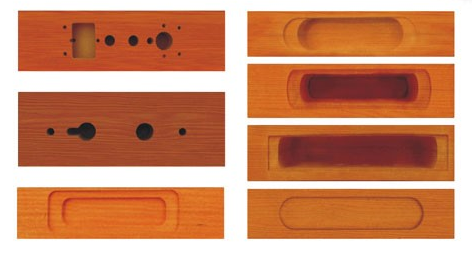

Это полный автомат, где размеры оператор вводит через пульт и движение шпинделей управляется с числовым программным управлением, что повышает точность вырезки паза и позволяет шпинделю (инструменту) работать в разных траекториях (т.е. просверливать отверстия не только овальные или круглые, но и в форме буквы «Г» или «грушевидные»).

Дополнительные опции:

Сверлильно-пазовальный станок с ЧПУ мод. МDK-4120D
  • Устройство наклона двигателя (для сверления отверстия под петлю ануба).
  • Узел сверлильного двигателя с винтовым креплением, он также может фрезеровать угол петли.
  • Устройство зажима дверной коробки (для обработки замка и формы петли на дверной коробке).
  • Дополнительный фрезерный узел (для изготовления более трех петель).

Особенности станка

Сверлильно-пазовальный станок с ЧПУ мод. МDK-4120D

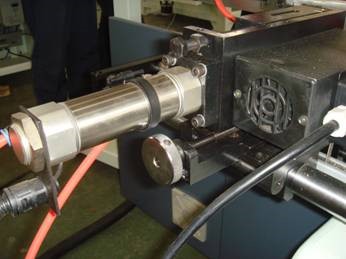

Электродвигатели

Высокочастотные электродвигатели на всех шпинделях с частотой вращения до 12000 об/мин обеспечивают высокое качество обрабатываемых пазов и отверстий.

Сверлильно-пазовальный станок с ЧПУ мод. МDK-4120D

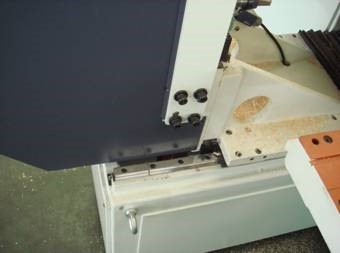

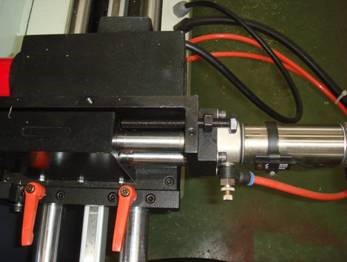

Высокоточные направляющие

Перемещение узла, предназначенного для изготовления пазов под накладки и корпус замка, а также отверстий под дверную ручку и личину, осуществляется по высокоточным призматическим направляющим с обслуживаемыми линейными подшипниками.

Сверлильно-пазовальный станок с ЧПУ мод. МDK-4120D

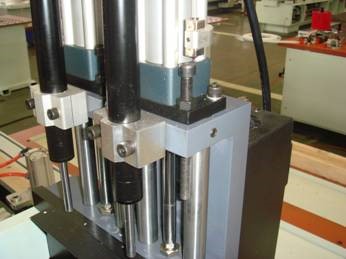

Вертикальные шпиндели

Обработка пазов под дверную ручку и личину замка осуществляется двумя вертикальными шпинделями; на один ставится фреза для выборки паза под дверную ручку, на другой – фреза для выборки паза под тело замка. Шпиндели осуществляют обработку попеременно, поэтому не тратится дополнительное время на замену инструмента. То есть наличие двух вертикальных шпинделей позволяет заметно увеличить производительность и сократить время обработки.

Сверлильно-пазовальный станок с ЧПУ мод. МDK-4120D

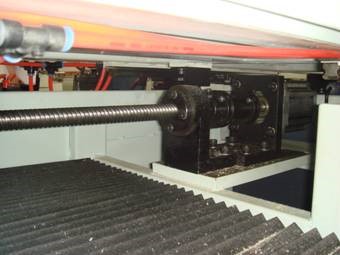

Плавное перемещение рабочего стола

Перемещение рабочего стола с помощью высокоточной шариково-винтовой пары обеспечивает плавную, без люфтов, рывков и заеданий, подачу обрабатываемой заготовки, что гарантирует высокую точность обработки.

Сверлильно-пазовальный станок с ЧПУ мод. МDK-4120D

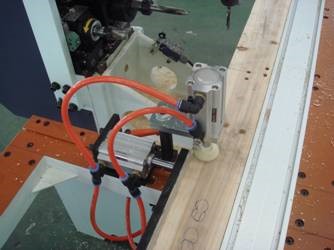

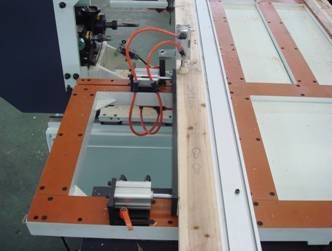

Надежное крепление деталей при обработке

Базирование заготовки по 5-ти базовым поверхностям с помощью пневмоцилиндров обеспечивает надежное крепление деталей во время обработки и гарантирует высокую точность выборки пазов.

Сверлильно-пазовальный станок с ЧПУ мод. МDK-4120D

Горизонтальные шпиндели

Изготовление пазов под петли производится одновременно тремя высокооборотными горизонтальными шпинделями с высокой скоростью. Регулировка глубины пазов под петли осуществляется за счет ограничения хода пневмоцилиндров. Есть возможность зарезки отверстий для ввертной регулируемой четырехштыревой петли.

Сверлильно-пазовальный станок с ЧПУ мод. МDK-4120D

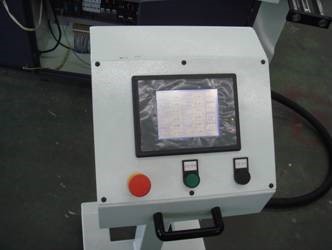

Пульт управления

Выносной пульт управления станком с PLS-панелью обеспечивает удобство в обслуживании станка. Установка ЧПУ позволяет обрабатывать дверное полотно в одном положении, без дополнительного позиционирования.

Сверлильно-пазовальный станок с ЧПУ мод. МDK-4120D

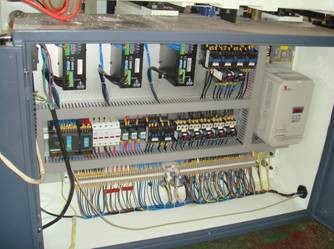

Электрооборудование

Электрошкаф станка и все электрооборудование выполнено в соответствии с европейскими стандартами безопасности «СЕ».

Технические характеристики

Основные характеристики
Максимальная длина обрабатываемой двери, мм 2400
Ширина обрабатываемой двери, мм 600 – 1100
Максимальная толщина обрабатываемой двери, мм 30-80
Диаметр хвостовика концевой фрезы, устанавливаемой на шпиндель для петель, ручек и личины замка, мм 12, 13 мм ER20
Диаметр хвостовика концевой фрезы, устанавливаемой на шпиндель для обработки накладки замка(ER20) и паза под корпус замка (ER25), мм 15, 16 мм ER25
Количество шпинделей, шт. 7
Частота вращения шпинделей, об/мин 12000
Мощность шпинделя для петель, кВт 3x0,4
Мощность шпинделя для ручки и личины замка, кВт 2х1,5
Мощность шпинделя для накладки замка, кВт 0,4
Мощность шпинделя для паза под тело замка, кВт 3,7
Максимальная скорость перемещения шпинделей, м/мин 8
Габариты, мм 2800 х 2290 х 2060
Вес, кг 1900
