Сверлильно-пазовальный центр с ЧПУ для дверей ALFA NC

Италия
Основные характеристики

Максимальная длина обрабатываемой двери, мм: 2800

Ширина обрабатываемой двери, мм: 400

Максимальная толщина обрабатываемой двери, мм: 150

Преимущества
  • интерполяция по 3 осям с приводом от бесколлекторных двигателей
  • рециркулирующие шарико-винтовые пары
  • предварительно нагруженные шлифованные линейные направляющие из закаленной стали
  • особо гибкий станок, может использоваться для различных фрезерных операций
  • простой и удобный интерфейс контроллера с сенсорным экраном
Связь с ведущим специалистом
+375 (29) 669 93 68 +375 (17) 358 75 66
Шеф-монтаж и пуско-наладка
Шеф-монтаж и пуско-наладка
Осуществляем запуск поставленного оборудования
Сервис
Сервис
Собственный штат наладчиков
Гарантия
Гарантия
Выезд специалистов вовремя гарантийного периода
Лизинг
Лизинг
Приобретение оборудования в лизинг на выгодных условиях
Получить предложение
Описание товара
Технические характеристики

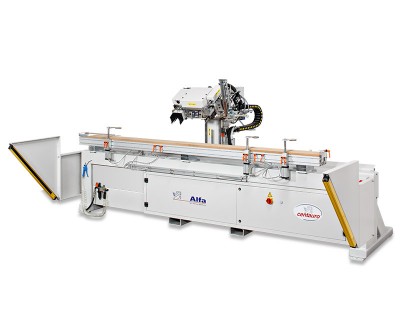

Сверлильно-пазовальный центр с ЧПУ для дверей ALFA NC

Новый сверлильно-пазовальный центр с ЧПУ предназначен для сверления глухих и сквозных отверстий, а также выборки пазов в коробках и дверных полотнах для последующей установки фурнитуры. Двери и детали мебели могут быть изготовлены как из массива древесины, так и из МДФ.

Сверлильно-пазовальный центр с ЧПУ для дверей ALFA NC

Отличительные особенности:

- интерполяция по 3 осям с приводом от бесколлекторных двигателей, управляемых параметрическими цифровыми приводными устройствами

- рециркулирующие шарико-винтовые пары

- предварительно нагруженные шлифованные линейные направляющие из закаленной стали с высокоточными подшипниками

- особо гибкий станок, может использоваться для различных фрезерных операций, как в крупносерийном производстве дверей, так и элементов мебели.

- простой и удобный интерфейс контроллера с сенсорным экраном и USB портом для быстрого перехода от одной программы к другой

- увеличенная до 2800 мм длина обработки и поворот обрабатывающей головки на 0º и 90º

- компактная конструкция

- станок ALFA доступен в 2 вариантах исполнения: только с фрезерной головкой (базовая версия) или с фрезерной головкой и сверлильным узлом для выборки под петли «ануба».

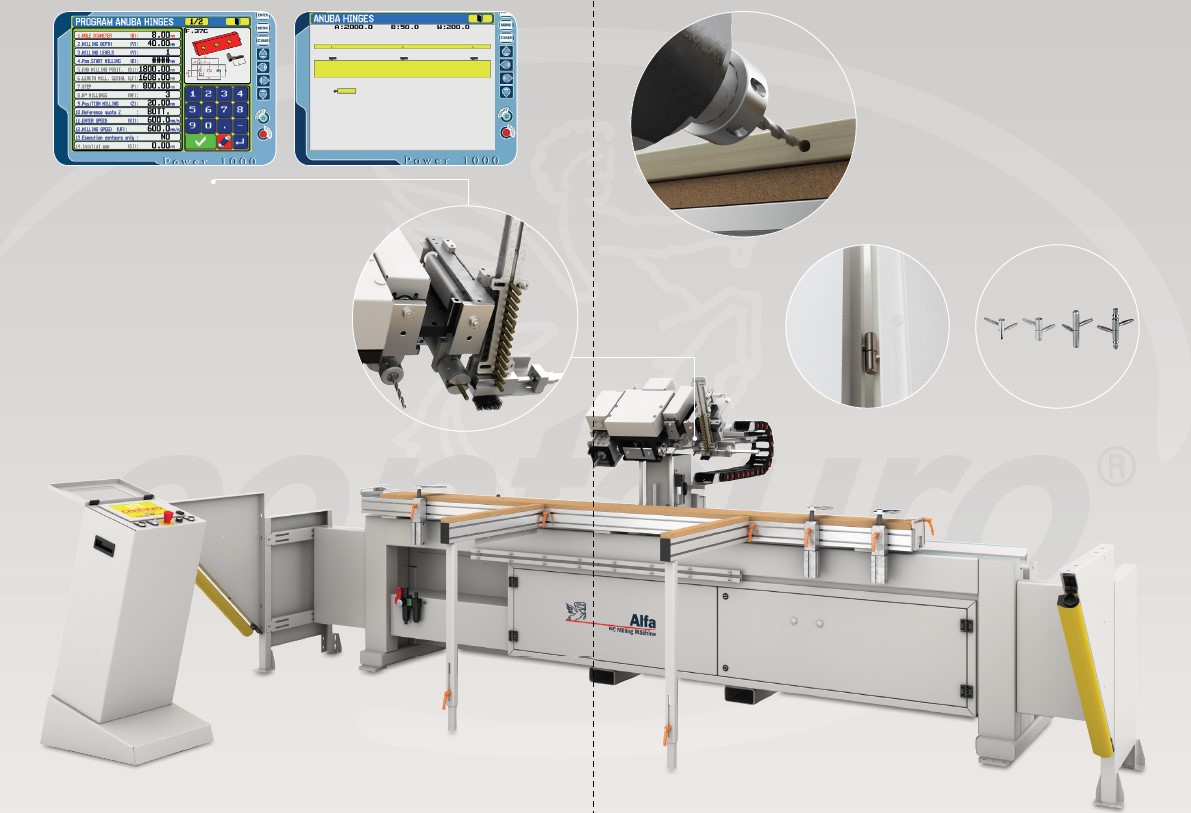

Рабочие узлы станка

Сверлильно-пазовальный центр с ЧПУ для дверей ALFA NC

1 - полностью программируемый сверлильный узел для петель «ануба» позволяет засверливать отверстия под петли в стойках дверей или окон

2 – пример обработки оконных рам

3 - простой и удобный интерфейс контроллера с сенсорным экраном и предустановленным программным обеспечением НА РУССКОМ ЯЗЫКЕ

4 – возможность автоматического вертикального и горизонтального фрезерования в дверных и оконных рамах



Программируемый фрезерный агрегат является исключительно гибким и позволяет выполнять несколько операций, в том числе фрезерование пазов в окнах-жалюзи и растачивание под петли

Особенности конструкции

Сверлильно-пазовальный центр с ЧПУ для дверей ALFA NC

Рабочее поле

Сверлильно-пазовальный центр с ЧПУ для дверей ALFA NC

Электронная панель управления

Сверлильно-пазовальный центр с ЧПУ для дверей ALFA NC

Мощность двигателя фрезерной головки 3,3 кВт

Сверлильно-пазовальный центр с ЧПУ для дверей ALFA NC

Ручная смена инструмента

Сверлильно-пазовальный центр с ЧПУ для дверей ALFA NC

Дополнительный узел

Сверлильно-пазовальный центр с ЧПУ для дверей ALFA NC

Ход по си Y

Сверлильно-пазовальный центр с ЧПУ для дверей ALFA NC

Дополнительноу устройство для вращения двери, максимальный вес 300 кг

Сверлильно-пазовальный центр с ЧПУ для дверей ALFA NC

Прижимы

Сверлильно-пазовальный центр с ЧПУ для дверей ALFA NC

Более широкий стол для обработки стойек

Сверлильно-пазовальный центр с ЧПУ для дверей ALFA NC

Сканер штрих-кодов

Типы обработок

Технические характеристики

Основные характеристики
Ход по осям X – Y – Z (фрезерный узел), мм 2800 / 180 (400*) / 150 мм
Количество креплений для фрез Ø 16 мм ER32, шт 1
Скорость позиционирования по осям X – Y – Z, м/мин 35/6/6
Втягивающиеся задние упоры, шт 2
Количество прижимов, шт 3
Количество фронтальных суппортов стола для поддержки заготовок, шт 2
Количество боковых упоров, шт 2
Мощность фрезерного агрегата 3,3 (5,6*)
Программируемая скорость фрезерного шпинделя, об/мин 0 – 18000
Ход по осям X – Y – Z (сверлильный узел), мм 2400 / 180 / 150
Скорость сверлильного шпинделя, об/мин 4500
Угол наклона сверлильного шпинделя -10°/+45°*
Электронное сенсорное управление POWER 1000 с цветным монитором 10"
Рабочее давление в пневмосистеме, бар 6
Выходы для подключения аспирации 1° ø 80 мм 2° ø 100 мм

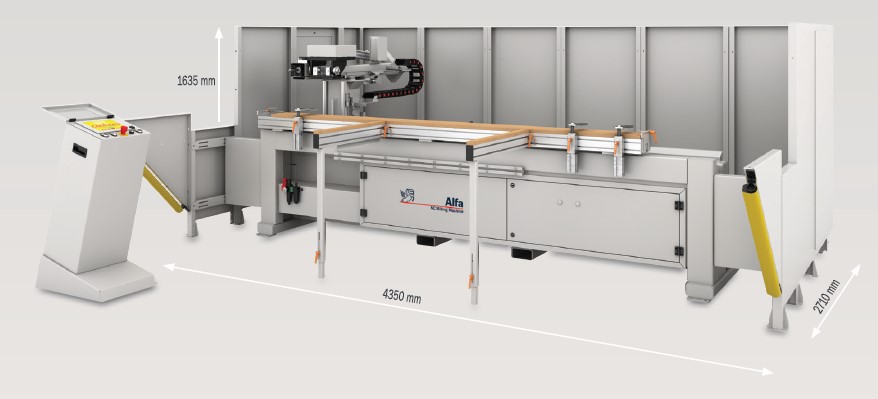

Общие габариты станка, мм 3600x2700x1610
Масса нетто, кг 1300
