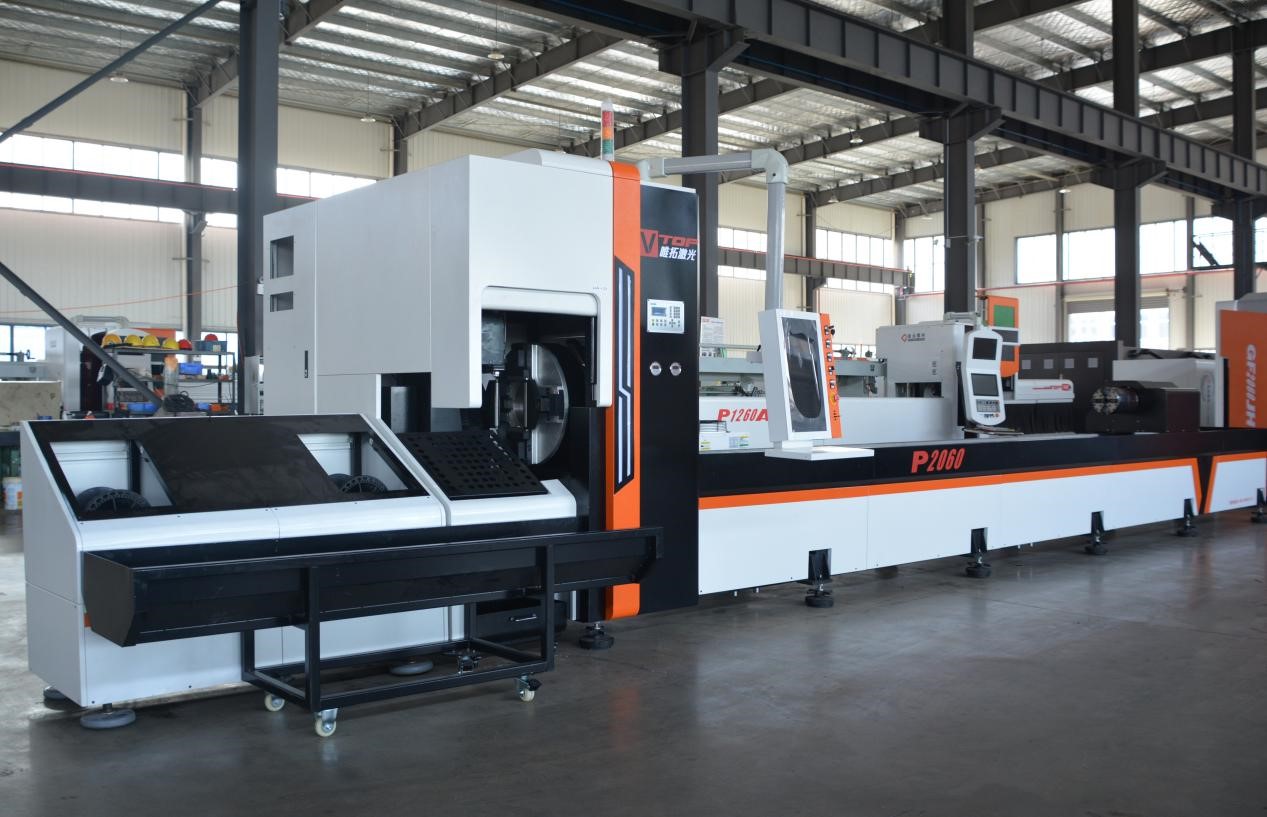

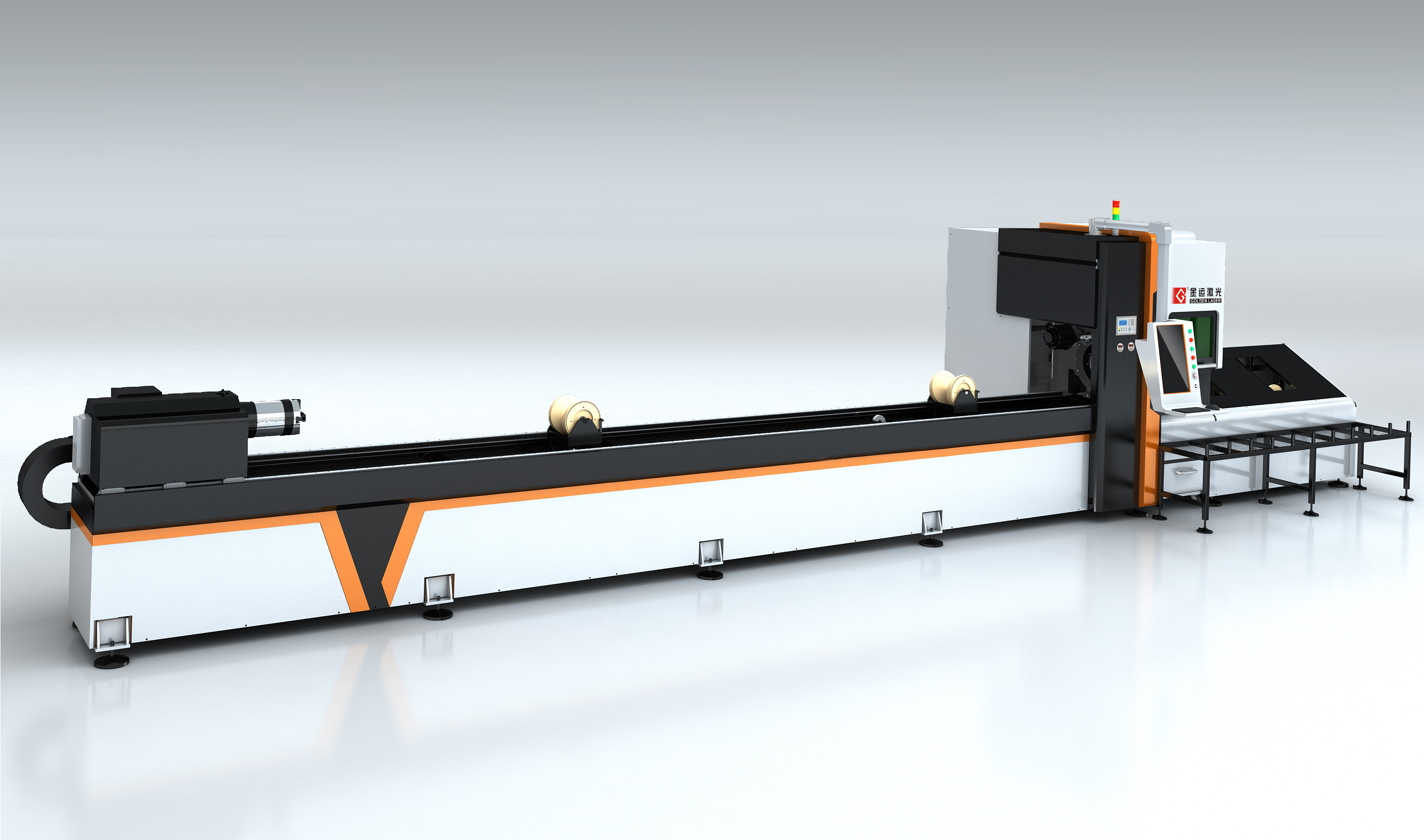

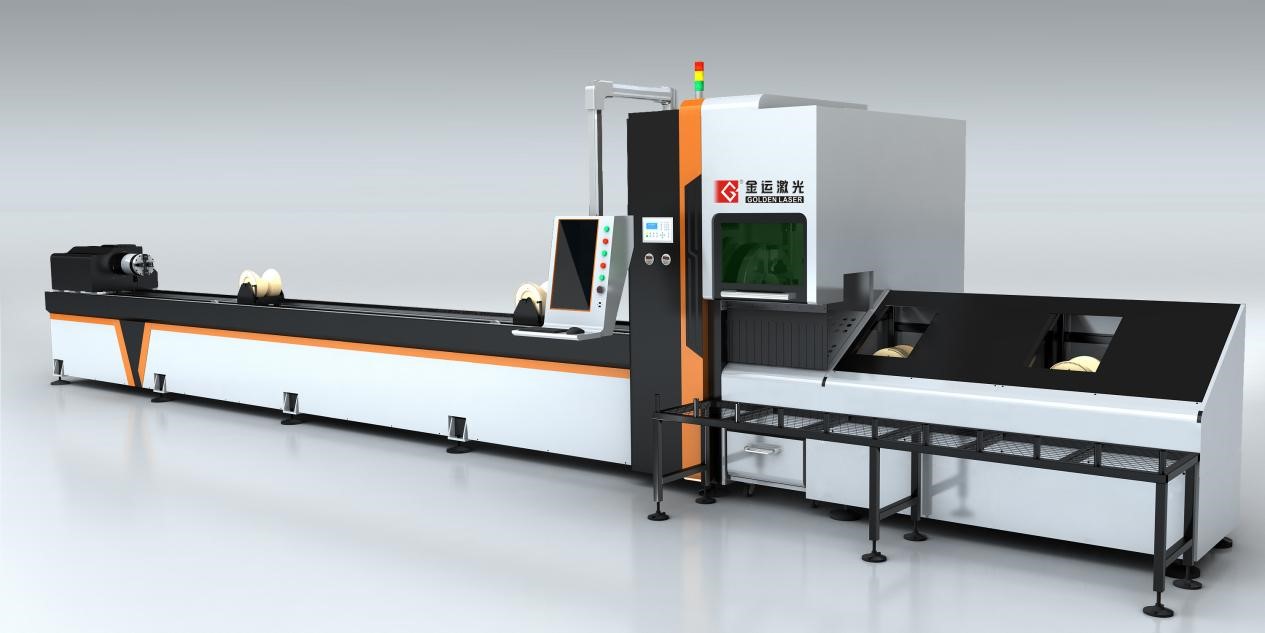

Волоконно-лазерный станок для резки труб и профилей с ЧПУ P2060B Golden Laser
Диаметр обработки: Φ20mm-200mm 囗20*20-140*140mm
Макс длина обрабатывающей трубы: 7200 мм
Подходящие трубы: Круглые, квадратные, прямоугольные, овальные, швеллер, уголок стальный, балки, и тд
Golden laser - лазерный труборезный станок имеет рациональную структуру, станина станка выполнена из толстой сварной стальной пластины из углеродистой стали.
Используется стабильная конструкция со сварным столом из углеродистой стали. Обеспечивается качественная резка металла.
- Отсутствие вибраций во время быстрого движения станка.
- Массивная станина из толстолистовой стали, с конструкцией жесткости внутри.
- Напряжение станины снимается вибрациями.
- Жесткая конструкция станка, устойчива к деформации и может эксплуатироваться в течение длительного времени.
Лазерная режущая головка с дополнительной осью, которая дает возможность резать трубу под 45 градусов
Лазерный источник Raycus №1 в Китае.
Одномодульный непрерывный волоконный лазер третьего поколения, разработанный Raycus, имеет мощность от 250 до 2000 Вт. Лазерный источник нового поколения обладает более высокой эффективностью фотоэлектрического преобразования (> 30%), лучшим и более стабильным качеством луча и более мощным антиотражением. Возможность внедрения оптимизированной волоконно-оптической системы передачи второго поколения для обеспечения более стабильного и точного эффекта резки при резке толстого листа. Этот лазерный источник подходит для различных областей применения: резка, сварка, сверление, обработка медицинских устройств и т. д.
Одномодульный непрерывный волоконный лазер серии полностью разработан и произведен Raycus. Raycus имеет эффективную и профессиональную научно-производственную команду. Разработанный одномодульный непрерывный волоконный лазер может не только максимально удовлетворить потребности клиентов и может предоставить персонализированные профессиональные настройки.
Лазерный источник №1 в мире - IPG Photonics Corporation
«IPG Photonics Corporation» с научными центрами, производствами и торговыми представительствами в России, Германии, США, Китае, Канаде, Великобритании Италии, Франции, Испании, Турции, Японии, Южной Корее, Индии, Сингапуре, Бразилии и Тайване. Группа компаний IPG – общепризнанный лидер мирового рынка в области волоконных лазеров и усилителей, а также приборов и систем на их основе.
Комплектуем от 1000 Вт до 20 000 Вт.
Профессиональная лазерная режущая головка Raytools
1. Raytools BM111S- это лазерная режущая головка с автофокусом, подходит для 2000 Вт лазерного станка. Лазерный луч доставляется на режущую головку с помощью оптического кабеля.
2. Волоконный кабель крепится к режущей головке через штекер QBH, так легко вставить и удалить волоконно-оптический кабель.
3. Лазерный луч проходит через коллиматорную линзу для выравнивания и достижения лазерного луча лучшей формы и качества. Лазерный луч фокусируется с помощью фокусирующей линзы.
4. Защитная линза предотвращает попадание режущей пыли на фокусирующую линзу во время процесса резки.
5. Регулировка высоты — это сенсорный блок внутри режущей головки, он может регулировать высоту лазерной режущей головки автоматически с высокой точностью. Это помогает получить заготовки лучшего качества.
6. Керамические детали защищают режущую головку.
7. Встроенный кольцевой и боковой поток газа помогает легко резать высоко отражающие материалы и предотвращать взрыв и распыление толстой пластины.

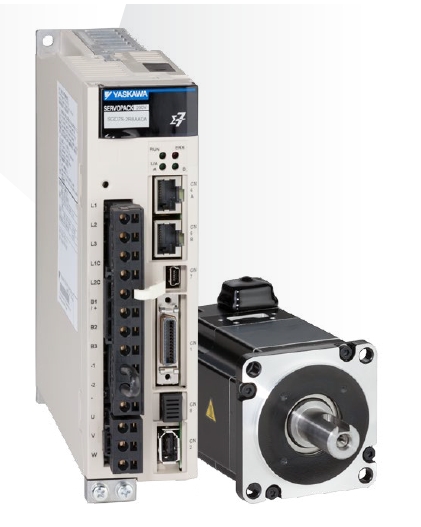

YASKAWA (Япония) высокоскоростной сервомотор и привод (EtherCAT bus system)
Высокоточная шестерня рейка YYC.
Японский электрический пропорциональный клапан SMC.
Данный клапан может стабильно и эффективно контролировать давление кислорода и скорость потока, так обеспечивает хорошее качество реза.
Водонепроницаемый класс IP65, может эффективно подавлять воздействие вибрации машины
Значительно улучшает устойчивость резки к различным уровням кислорода, может адаптироваться к суровым условиям производства.
Профессиональный бренд чиллера :Tongfei.
Крупнейший китайский бренд чиллеров в области лазерного оборудования, качественный, профессиональный, и всегда делает быструю реакцию на сервис. Практически нулевая частота отказов гарантирует стабильную работу дорогих лазерного источника.
Немецкая система управления PA с сенсорным экраном (EtherCAT bus system)
Наше оборудование может быть оснащено германской высококачественной системой резки с ЧПУ PA, известна в области применения лазерной резки, её два наиболее важными особенностями являются сильная стабильность и полная открытость. Она позволяет станку работать стабильно долгосрочное время, в то же время удовлетворять требованиям клиента разработать определенное применение.
1, Поддерживает интегрированную операцию в одном интерфейсе: можно завершить все операции обработки труб в одном интерфейсе, прост в эксплуатации.
2, Функция всесторонней диагностики: независимый диагностический интерфейс для быстрого поиска проблемы.
3, Открытость: все функции открыты для пользователя в модульной форме.
4, Иметь все функции PC: можно выполнять регулярные операции программного обеспечения в системе.
5, Сильная способность управления: допустить многоосное комплексное управление.
6, Отличное программное обеспечение установки и пусконаладки: логический анализатор, меню настройки параметров, программное обеспечение для оптимизации дисков.
7, Совместимость: Полная интеграция отраслевого CAM-программного обеспечения.

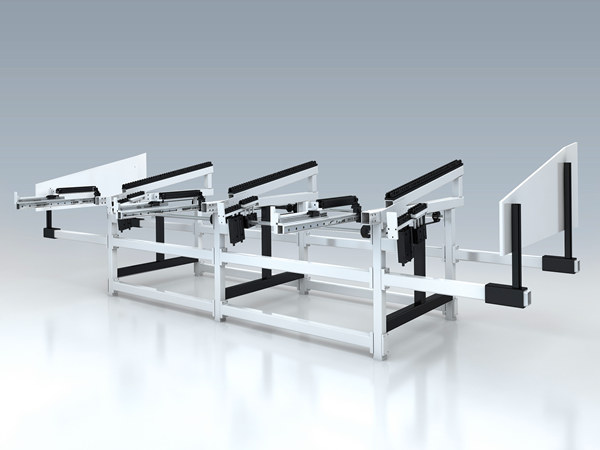

Устройство полуавтоматической загрузки:
Плавающая поддержка материалов, динамическая поддержка
Задняя плавающая опора материала
Задняя плавающая опора решает проблемы поддержки длинных труб, стандартная длина 3 метра. (Опция 6 метров)
Конструкция задней опоры специально для готовой детали длинной до 1 м и труб небольшого размера, если длина больше 1 метра он может трястись из-за веса и длины, это определенно влияет на стабильность лазерной головки и производительность резки, в то же время она также приведет к погрешности режущей головки, и обрабатывающие трубы.
Минимальный остаток материала
Кратчайшие отходы материалов, позволяют сэкономить материальные затраты и увеличить производство
- Когда передний и задний патрон одновременно зажимают трубы, минимальная длина отходов 180 мм.
- Когда передний патрон открывается, минимальная длина отходов 80 мм.
Датчик определения сварного шва трубы (Опция)

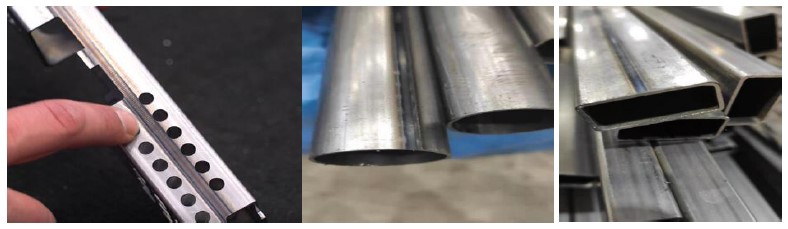

Из-за технологии изготовления труб, на поверхности трубы остаются сварные швы. Если вторичная обработка выполняется на сварном шве, могут возникнуть такие проблемы, как плохое качество обработки, недостаточная твердость обработанного отверстия, повреждение материала и т.д, что влияет на качество дальнейшей гибки и сварки. Чтобы решить эту проблему, специалисты Golden Laser разработали функцию идентификации сварного шва.
Инженеры Golden Laser установили камеру высокой четкости вокруг режущей головки, чтоб визуально определить особенности сварного шва и запомнить информацию о местоположении, передать информацию системе резки с ЧПУ для расчета, сформировать процедуру резки, потом выполнить обработку, в результате в ходе резки можно избежать резки на сварном шве трубы, сохранить целостность трубы.
Внимание: Эффект на углеродистых трубах лучше, чем на нержавеющей стали.
Устройство приема готовой детали, управляемое третьей осью (опция)
В процессе лазерной резки шлак неизбежно прилипнет к внутренней стенки противоположной трубы, особенно трубы с меньшими диаметрами, их шлаки будут больше. Для тех отраслей, у которых есть высокое требование к качеству внутренней стенки трубы, может добавить устройство очистки третьей оси, чтобы предотвратить прилипание шлака к внутренней стенке.
Добавить устройство приема готовой детали, управляемое третьей осью. В процессе резки труба для удаления шлака автоматически входит в обрабатываемую трубу и поддерживает синхронное движение с программной резки, чтобы поймать режущий шлак.
Внимание: Такая функция подходит для труб с диаметром больше 30 мм, и с длиной готовой детали не длиннее 120 мм.
Технические характеристики
Диаметр | Ø20мм-200мм 囗20*20-140*140мм |
Макс длина обрабатывающей трубы | 7200мм |
Подходящие трубы | Круглые, квадратные, прямоугольные, овальные, швеллер, уголок стальный, балки, и тд |
Скорость перемещения по оси X Y | 130 об/мин |
Точность позиционирования | ±0.03мм |
Точность повторяемого позиционирования | ±0.03мм |
Скорость положения по оси X Y | 80 м/мин |
Ускорение | 0,7 G |
Ход по оси X | 7400 мм |
Ход по оси X | 260 мм |
Ход по оси X | 150 мм |
Система автоматической смазки | + |
Вытяжной вентилятор | + |
Длина отходов | 1, Когда передний и задний патрон одновременно зажимает труб, макс длина отходов 180мм 2, Когда передний патрон открывается, задний патрон зажимает труб, длина отходов 80мм |
Макс длина приемного устройства станка | 2000 мм |
Функция определения центра | Автоматическая регулировка усилия за-жима |
Зажимный патрон | Пневматический с полным ходом, не требуется регулировать зажим |
Устройство удаления пыли и вентиляция | В зоне режущей головки |
Вес | 5000 кг |
Программное обеспечение | Tubepro+TubesT (Нестинг) |
Режущая головка | Raytools с автофокусом |
Стабилизатор | + |
