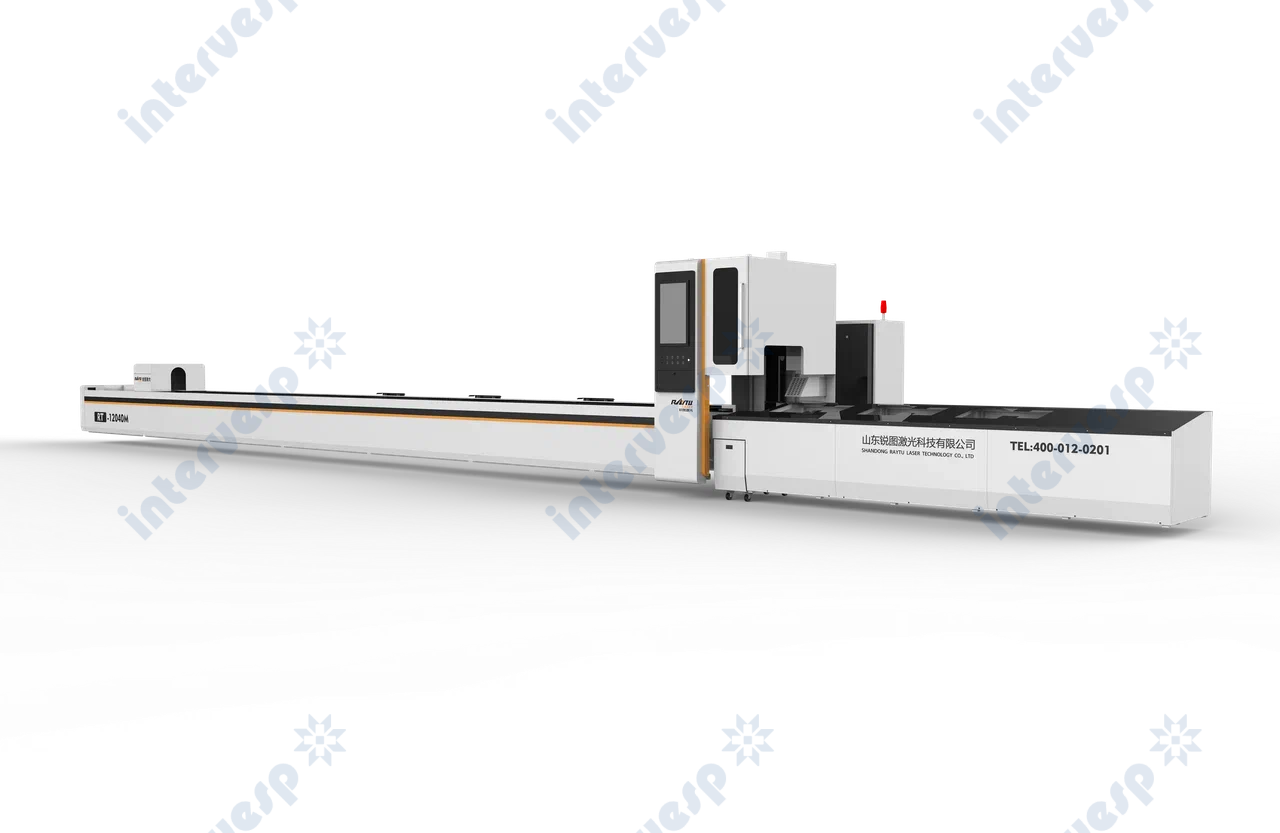

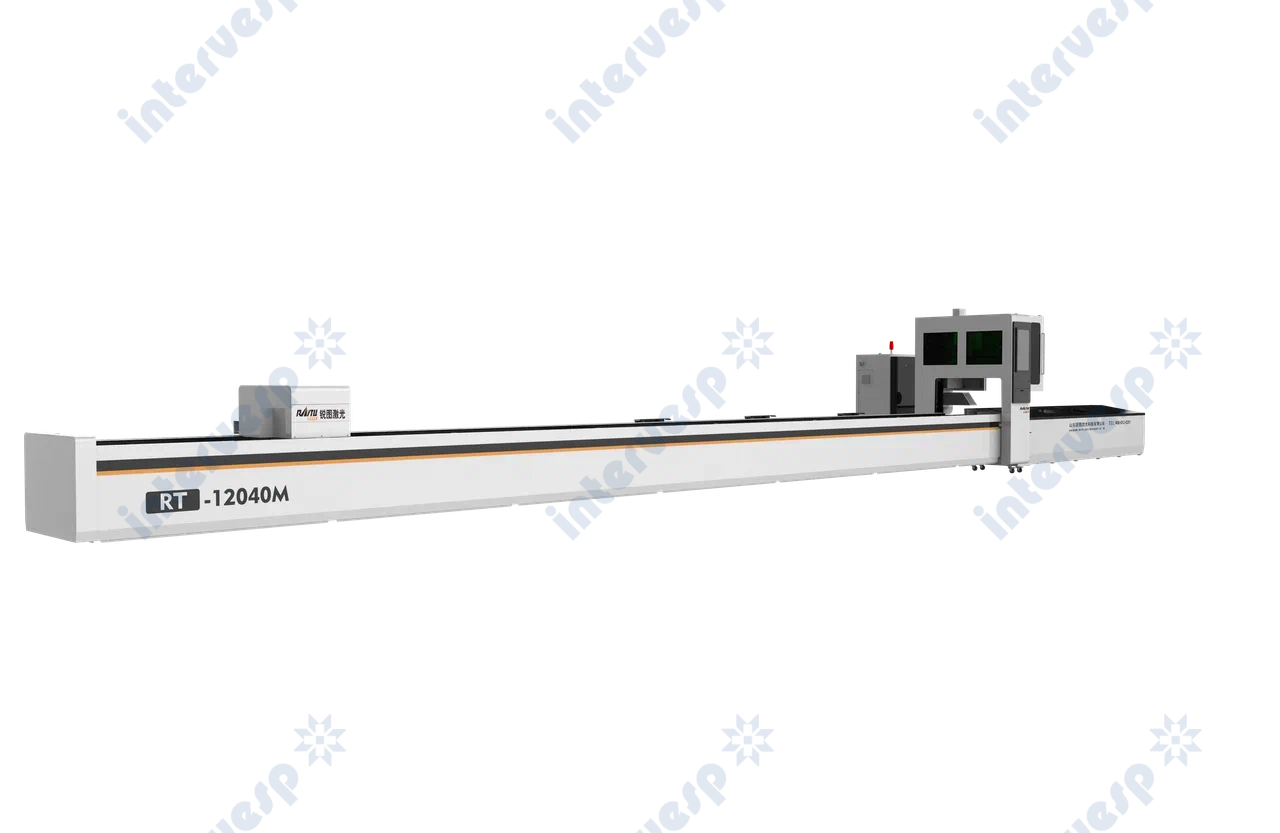

Волоконный лазерный станок для резки труб RT12012 RT12024 RT12035 RT12040 RT12052

новинка
Китай
Основные характеристики

Диаметр обрабатываемой трубы, мм: ∅8-120

: ∅20-240

: ∅15-350

: ∅15-400

: ∅15-520

Размер резки (мм): L≦12500

Мощность источника(квт): 2-3-6-12

Истчоник: MAX/ RAYCUS/ IPG

Преимущества
  • высокоточная и тяжелая станина станка
  • в станках используются основные и ключевые детали знаменитых марок
  • серводвигатель YASKAWA (Япония)
  • редуктор BEITTO (Япония)
  • направляющие и рейки производства Тайвань
  • электрические компоненты Schneider (Франция)
  • пневматические компоненты SMC (Япония)
  • автоматическая система смазки
Связь с ведущим специалистом
+375 (29) 150 81 81 +375 (17) 374 65 01
Шеф-монтаж и пуско-наладка
Шеф-монтаж и пуско-наладка
Осуществляем запуск поставленного оборудования
Сервис
Сервис
Собственный штат наладчиков
Гарантия
Гарантия
Выезд специалистов вовремя гарантийного периода
Лизинг
Лизинг
Приобретение оборудования в лизинг на выгодных условиях
Получить предложение
Описание товара
Технические характеристики
Видео 5
Волоконный лазерный станок для резки труб RT12012 RT12024 RT12035 RT12040 RT12052



Описание станка серии T
1. Наши Преимущества
Волоконный лазерный станок для резки трубы модели RT12012T RT12024T RT12035T RT12040 RT12052T в основном используется для высокоско- ростной и высокоточной обработки металлических труб, таких трубы из углеродистой стали, из нержаве- ющей стали, оцинкованные, алюминиевые сплавы и т. д. Он может быть адаптирован к системе автомати- ческой загрузки деталей. Вся машина стабильна в работе, развита в технологиях, отличается высокой ре- жущей способностью. эффективность и небольшая занимаемая площадь.
2. Дизайн станка
(1) Труборез в целом имеет раздельную конструкцию, которая безопасна, экологична и проста в обслужи- вании;
(2) Спереди и сзади имеется устройство для удаления пыли для обеспечения хорошей вентиляции;
(3) Добавлена система отслеживания. При резке прямоугольных труб, квадратных труб и труб специальной формы ролик регулирует высоту в реальном времени в соответствии с вращением трубы, чтобы гарантиро- вать, что он всегда будет тянуть трубу, чтобы обеспечить превосходную точность резки.
(4) Автоматическая система смазки модернизирована, добавлена смазка зубчатых колес и винтов, а сма- зочное масло предоставляется регулярно и в количественном отношении для обеспечения нормальной ра- боты оборудования и продления срока службы оборудования;
(5) Интеллектуальная система мониторинга, отслеживание состояния резки в реальном времени, снижение аварийности;
(6) Обнаружение давления режущего газа в реальном времени. Когда значение давления режущего газа ниже, чем давление хорошего режущего эффекта и точности, будет выдан аварийный сигнал, чтобы обес- печить хороший режущий эффект и своевременную замену газа.
(7) Система слежения и автоматическая система патрулирования модернизированы для улучшения режу- щего эффекта и эффективности.
2
(8) В станках используются ключевые детали знаменитых марок, серводвигатель YASKAWA, редуктор BEITTO (Япония), направляющие и рейки производства Тайвань, электрические компоненты Schneider (Франция), пневматические компоненты SMC (Япония). Все данные детали обеспечивают высокую точ- ность и надежность станкам лазерной резки

Волоконный лазерный станок для резки труб RT12012 RT12024 RT12035 RT12040 RT12052

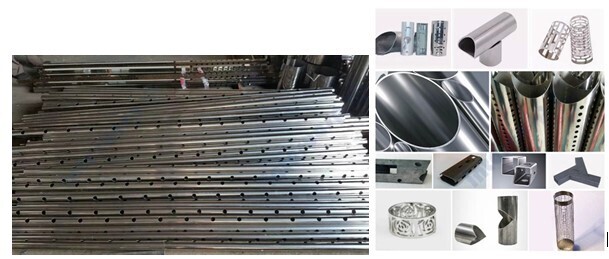

Показ образцов

Благодаря передовой технологии резки образец для резки имеет аккуратную поверхность среза, гладкое дно, без заусенцев, без шлака и без вторичной обработки.

Волоконный лазерный станок для резки труб RT12012 RT12024 RT12035 RT12040 RT12052

Области применения

Обработка листового металла, производство рекламной вывески, производство аппаратных ящиков и электрических шкафов, бытовая техника и кухонная утварь из листового металла, отрасль металлопродукции и другие области.

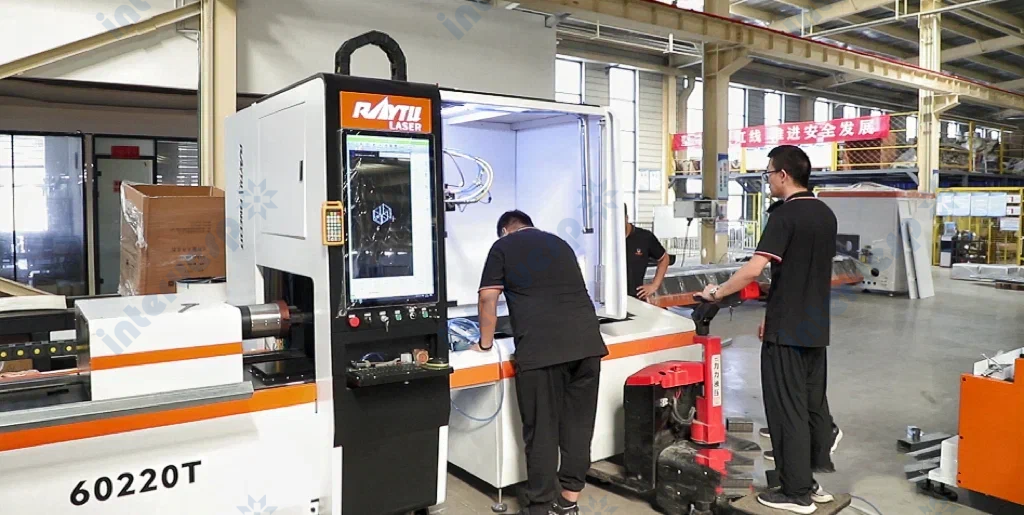

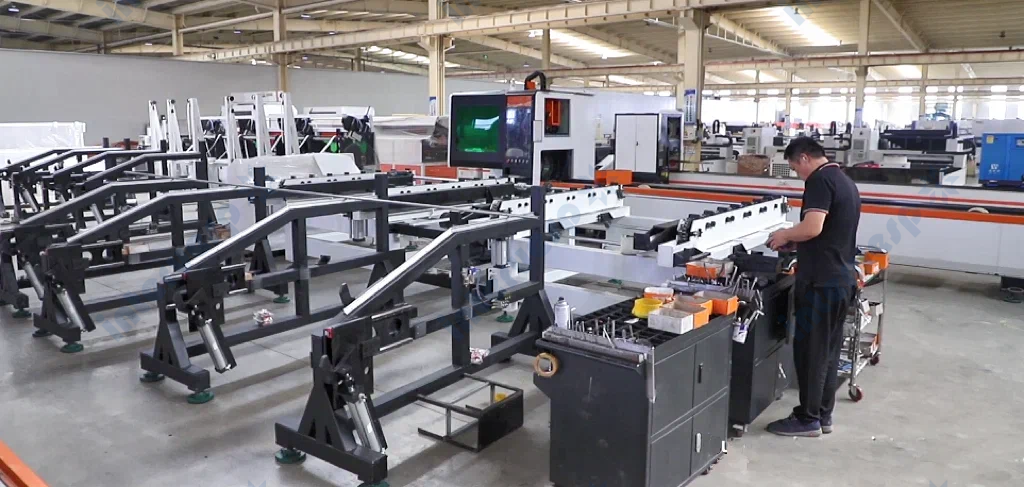

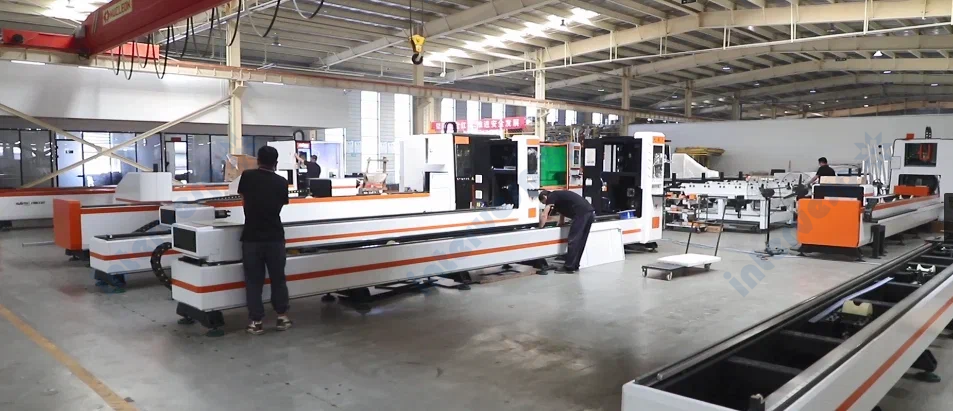

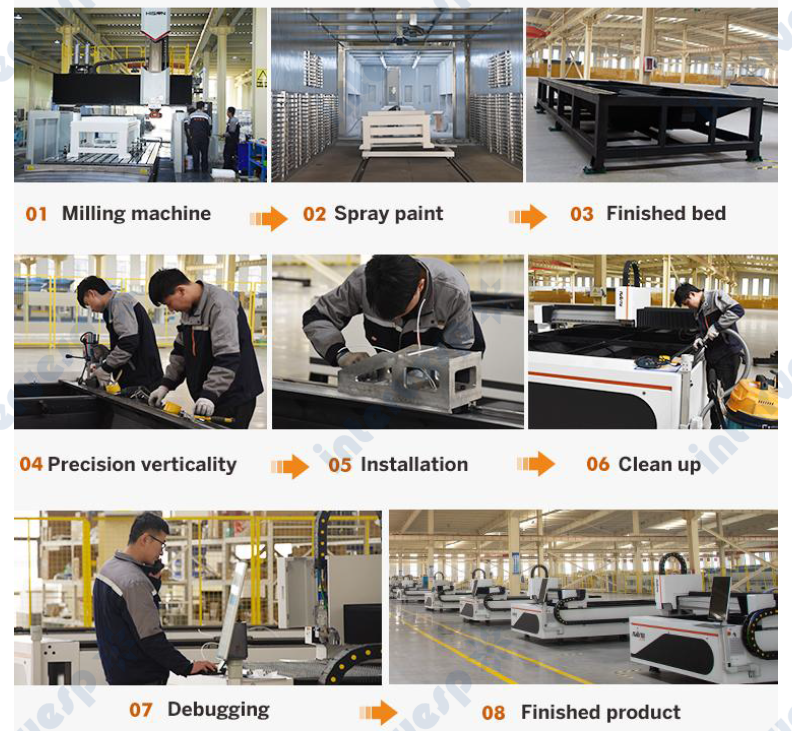

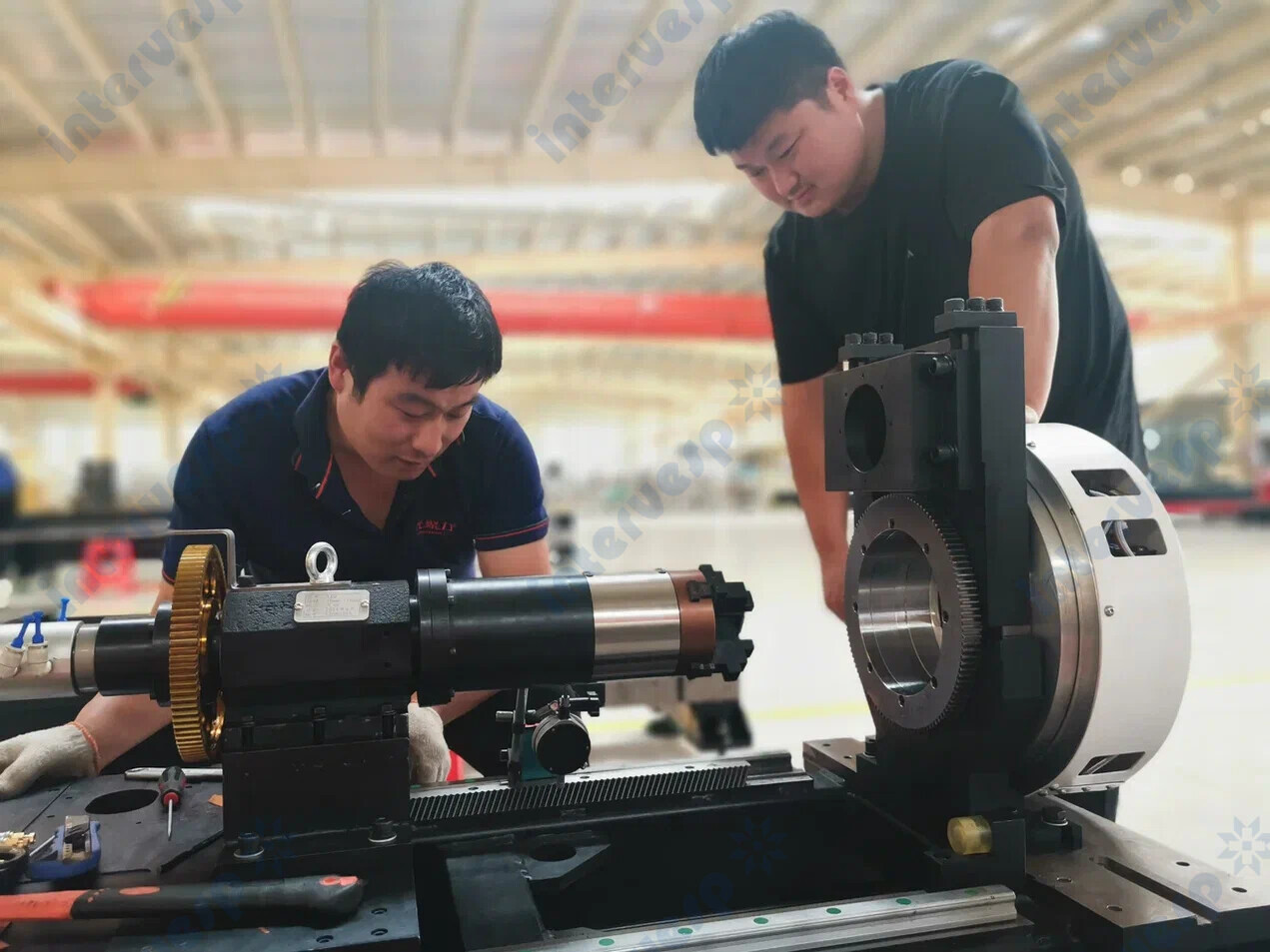

Производственный процесс

Конфигурация станка

Таблица основной конфигурации серии T

NO.

Наименования

Бренд

Место происхождения

Примечания

1

Источник лазера

IPG/Raycus/MAX

США/Китай

1000Вт-8000Вт

2

Головка для лазерной резки

Cypcut

Китай

Автофокус

3

Станина станка

Райту

Шаньдун

самообработанная тяжелая сварная станина

4

Патрон 120/240/350 мм



Китай

Автоматические пневматический патрон

5

Серводвигатель

YASKAWA/FUJI/INOVANCE/DELTA

Япония/Китай

Специальный приводной двигатель YASKAWA

7

Редуктор

BEITTO

Япония

Выход фланца

8

Направляющая шина

HIWIN

Тайвань Китай

Степень измельчения

9

Стойка

YYC

Тайвань Китай

Специальная винтовая стойка

10

Система управления

Cypcut

Китай

FSCUT 3000S

11

Водяной чиллер

S&A/Hanli

Китай





12



Электрические компоненты



Schneider/CHNT



Франция

Автоматические выключатели,

реле и другие электрические компоненты



13

Пневматические компоненты



SMC



Япония

Баллон, газовый контур и



сопутствующие принадлежности

14

Промышленный компьютер

Advantech

Китай





Основные части

Волоконный лазерный станок для резки труб RT12012 RT12024 RT12035 RT12040 RT12052

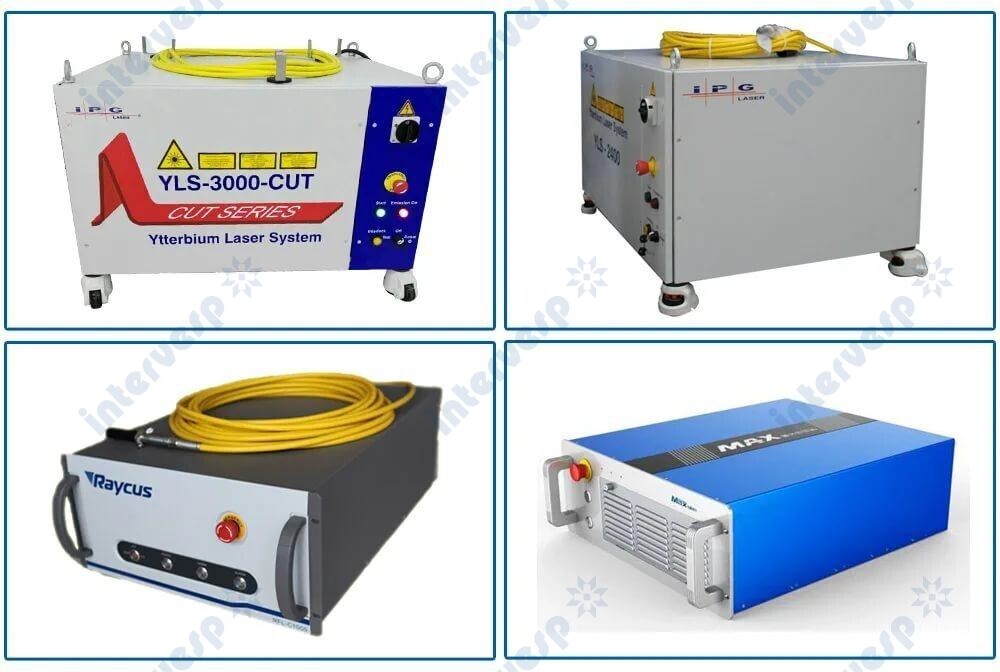

Волоконный лазер - источник RAYCUS/ MAX/ IPG

1.Эффективность электрооптического преобразования до 30%.

Это отличное качество луча, высокая плотность энергии и надежность, широкая частота модуляции;

Срок службы 100 000 часов, бесплатное техническое обслуживание; Низкое потребление энергии, только 20%-30% от традиционной машины CO2.

2. Cерия Raycus HP и MAX G5 QBH включают защиту источника от обратного отражения.

Волоконный лазерный станок для резки труб RT12012 RT12024 RT12035 RT12040 RT12052

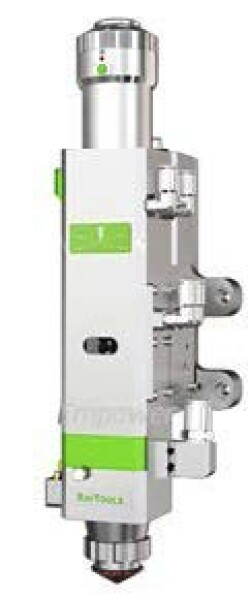

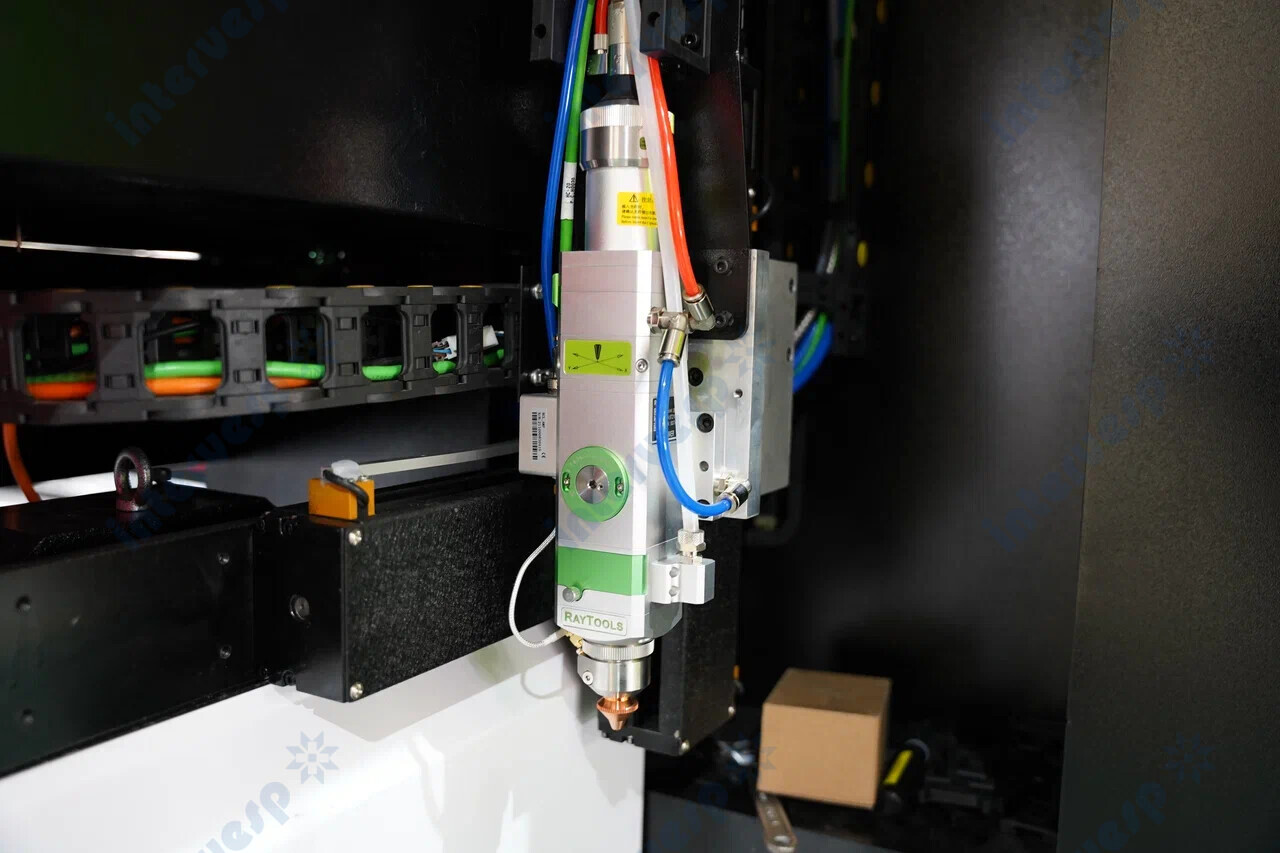

Лазерная головка под 90 град. Raytools
1.Оптимизированная структура конструкции: модульность, про- стота обслуживания и сокращение времени простоя.
2.Несколько защитных линз: 3 защитные линзы, эффективная за- щита коллимирующих фокусирующих линз.
3.Прочность и долговечность: 2-стороннее оптическое водяное охлаждение, эффективно продлевающее время непрерывной рабо- ты.
4.Замкнутый цикл пошаговой автоматической фокуси-ровки: Ша- говый двигатель с замкнутым циклом исполь-зуется для эффек- тивного предотвращения потери шагов. Скорость фокусировки составляет 100 мм/с,
а повторяемость - 1 мкм.
5.Быстрое прокалывание - Высокоскоростная резка: 16 мм низко- углеродистая сталь, время пробивки <6 секунд, скорость резки 0,6 м/мин.

Волоконный лазерный станок для резки труб RT12012 RT12024 RT12035 RT12040 RT12052

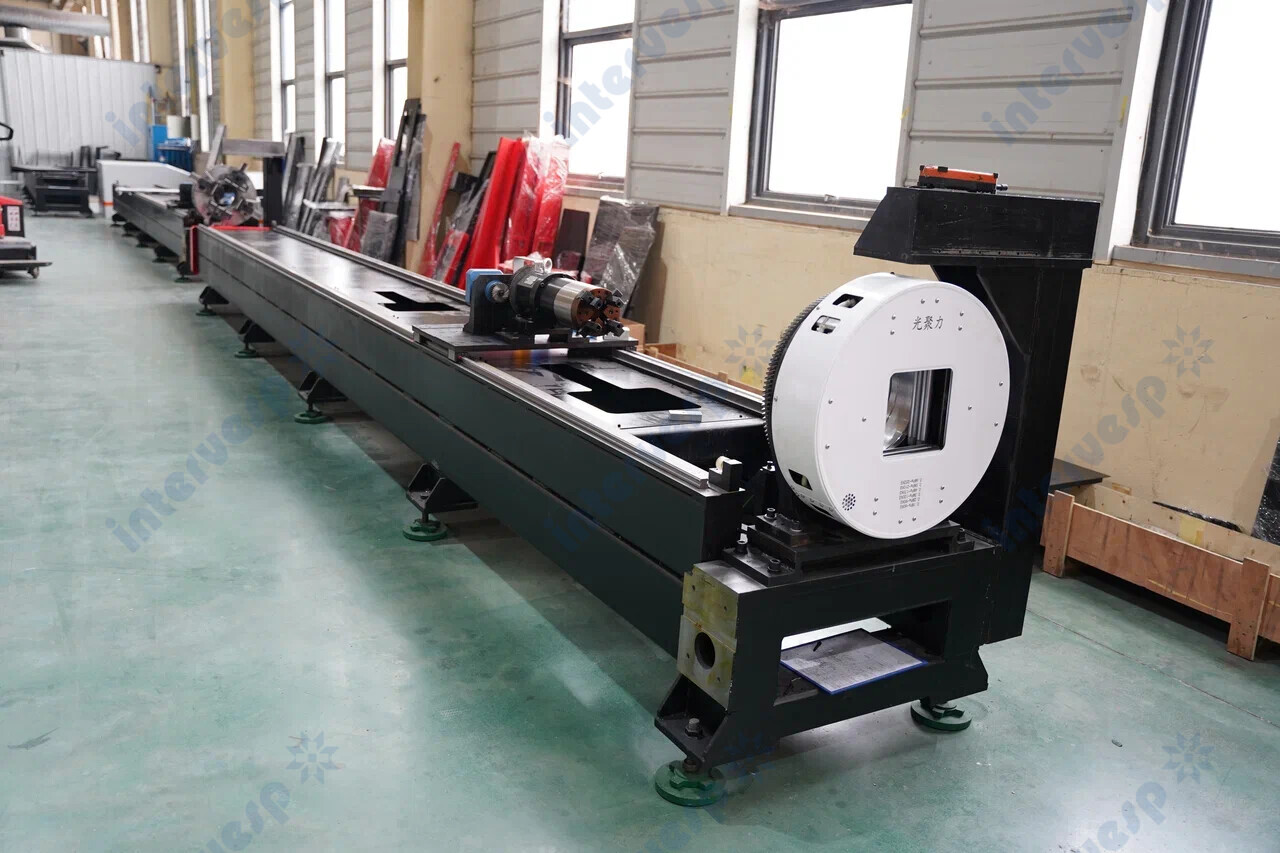

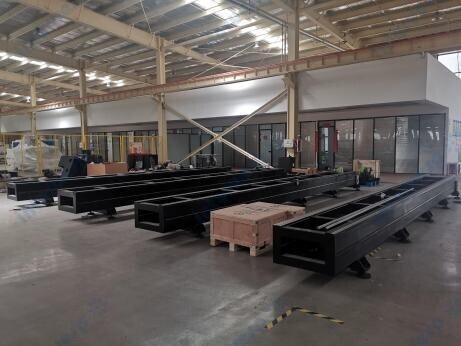

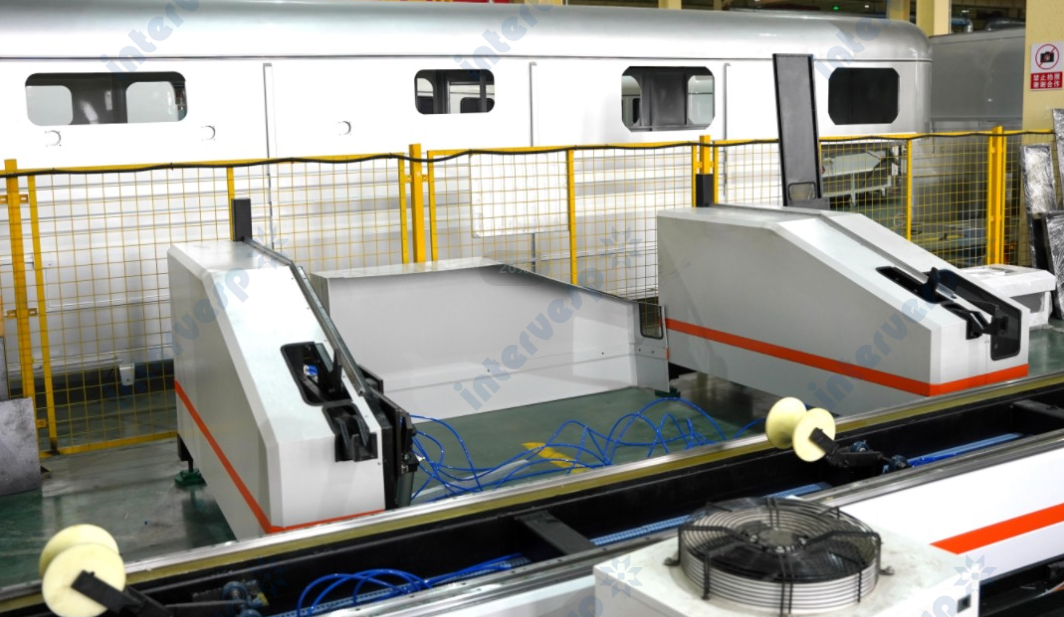

Высокоточная станина станка

Стананы, используемые в продукции компании, разрабатываются независимо и обрабатываются как единое целое. Разработанная по принципу структурно-динамического проектирования и технологии переменного анализа методом конечных элементов, имеет отличные динамические и статические характеристики.

Каркас, сваренный из высококачественных стальных пластин и стальных труб, прошел независимую сварку, вторичную обработку старением и прецизионную обработку на большом портальном фрезерном станке.

Станок для лазерной резки труб состоит из станины, патрона, системы передачи, электрической системы, системы смазки, оптической системы, системы охлаждения, системы загрузки и разгрузки и других компонентов.

Волоконный лазерный станок для резки труб RT12012 RT12024 RT12035 RT12040 RT12052

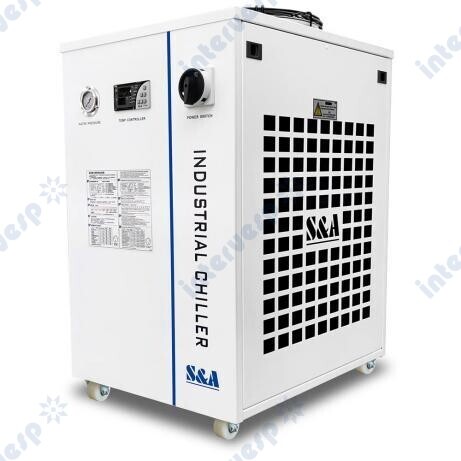

Водяной чиллер

Автоматическая регулировка температуры в соответствии с различными условиями работы, нет необходимости изменять параметры настройки. Снижение температуры лазерного источника и лазерной головки за счет циркуляции воды, тем самым защищая эти две основные части.

Охладитель имеет такие функции, как защита потока воды и защита температуры воды. Если чиллер не открыт или поток воды недостаточен, лазер не будет генерироваться при слишком высокой температуре воды, что позволяет защитить лазер.

Волоконный лазерный станок для резки труб RT12012 RT12024 RT12035 RT12040 RT12052

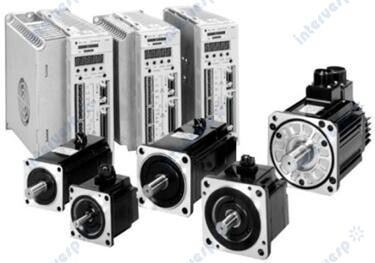

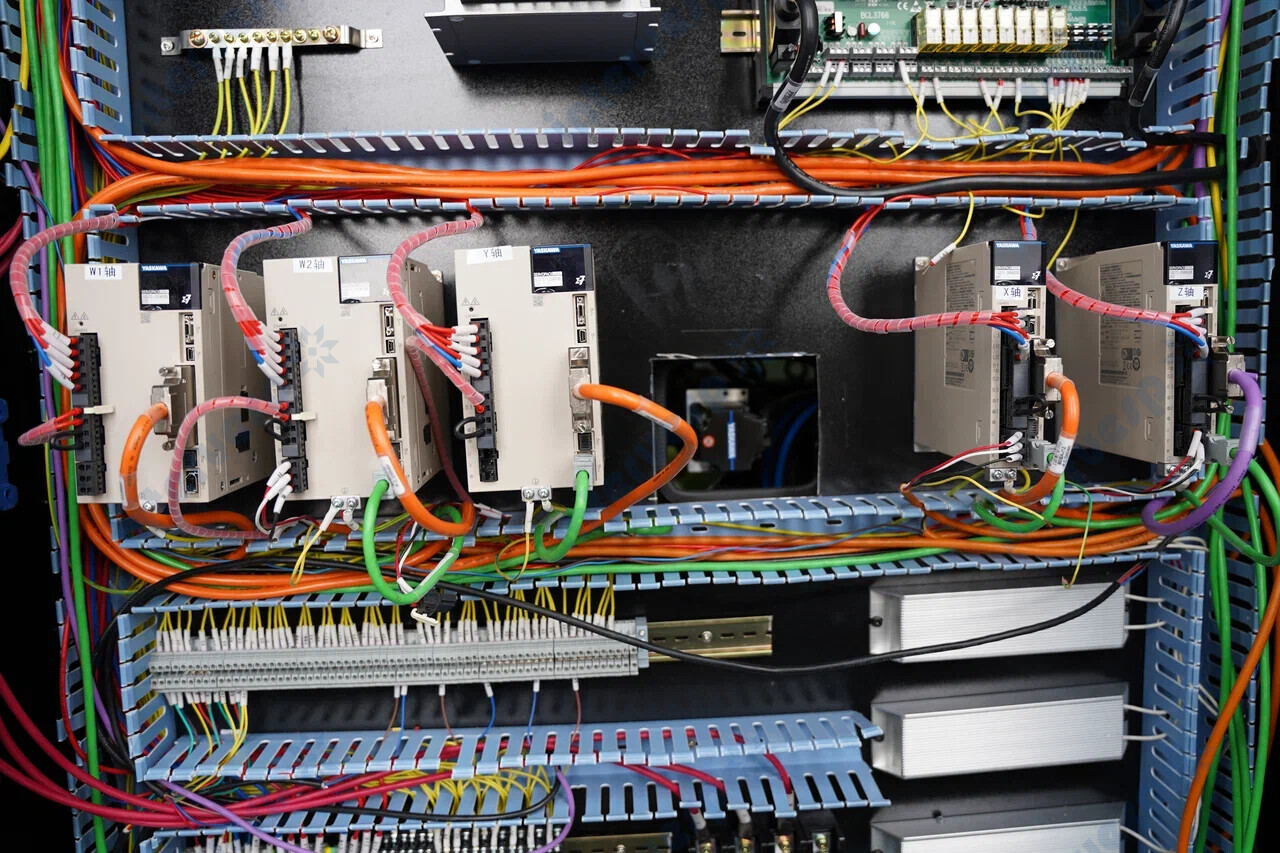

Серводвигатель

Сервомоторы и драйверы: Ось X, Y, Z: Yaskawa .

В станке применяются сервомоторы Yaskava, широко используемые при конструировании лазерных станков благодаря их высокой производительности.

Опция: сервопривода INOVANCE.

Волоконный лазерный станок для резки труб RT12012 RT12024 RT12035 RT12040 RT12052

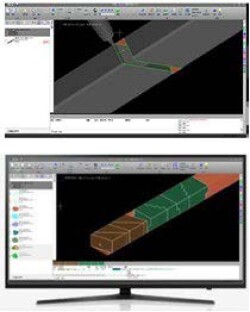

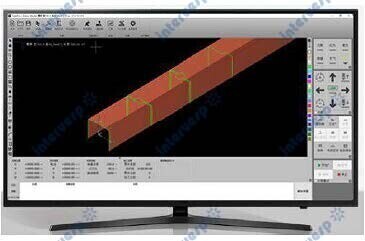

TubesT Программное обеспечение для раскроя труб
Интеллектуальное вложение. Поддерживает одновременное размещение труб различных форм с минимальными отходами, помогает вам сэкономить больше материала, чем другое программное обеспечение для раскроя Flexible Common Line. Различные детали, независимо от примененной компенсации, могут объединять траектории общей линии в TubesT, чтобы сократить время резки и свести к минимуму отходы при быстром импорте продукции. Детали или сборки (формат IGS) нескольких форм могут быть импортированы в TubesT за одну операцию для повышения эффективности модификации чертежа. Для решения общих проблем при резке труб, таких как точность сквозного отверстия и интерференция деталей при сборке, компания TubesT разработала гибкие и простые в использовании функции, позволяющие пользователю настроить автоматическую сортировку чертежей деталей. Трубы и профили могут завершить автоматическую сортировку траекторий одним щелчком мыши. Для квадратных и круглых труб TubesT позволяет генерировать траекторию инструмента по последовательности торцов трубы или по интервалу длины трубы. Отчет о раскрое чистого листа данных, чтобы облегчить оператору управление производственным графиком.

Волоконный лазерный станок для резки труб RT12012 RT12024 RT12035 RT12040 RT12052

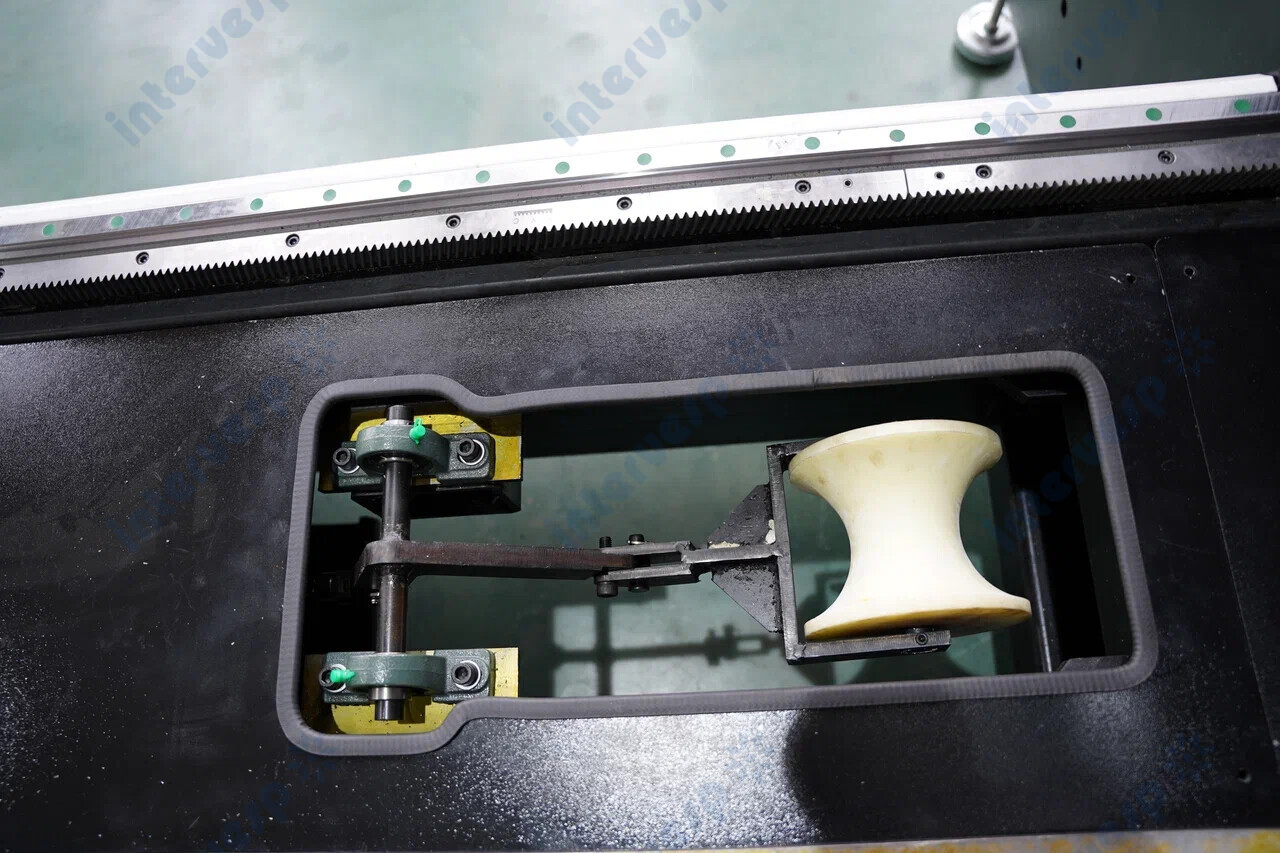

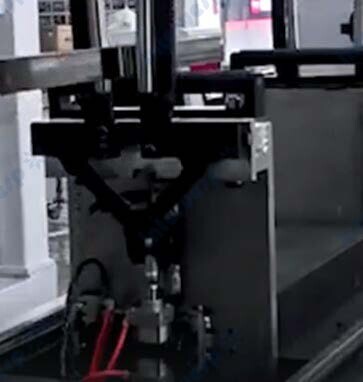

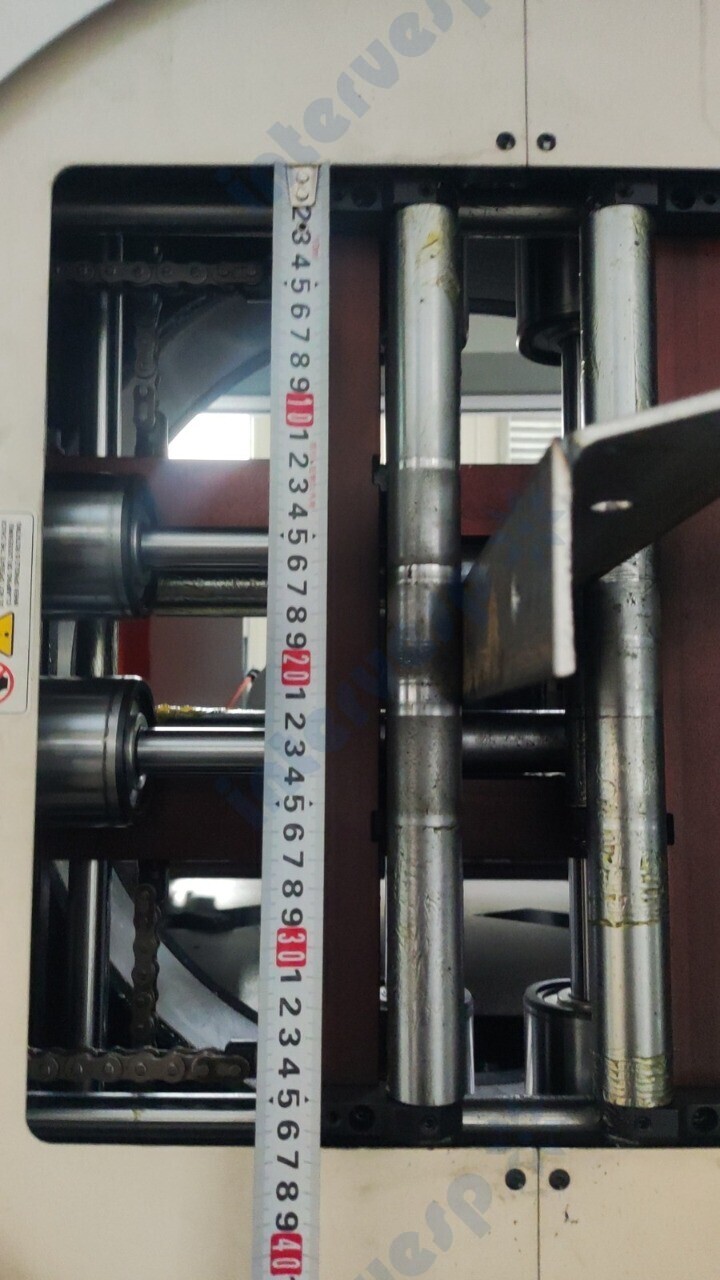

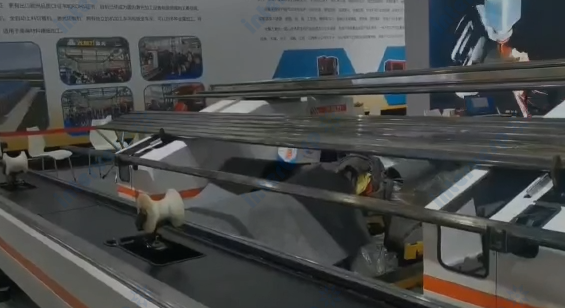

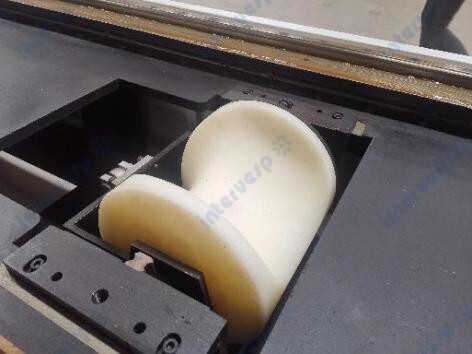

Станок оснащен пневматическим подъемным опорным механизмом с несколькими нейлоновыми роликами, осуществляющими автоматический подъем и поддержку трубы. При смене заготовки опорные ролики могут быть отрегулированы в зависимости от диаметра обрабатываемой трубы.

Волоконный лазерный станок для резки труб RT12012 RT12024 RT12035 RT12040 RT12052

Fscut Tube Pro Программное обеспечение для резки труб и профилей
-Доступны различные типы труб
-Более мощные функции, особенно для резки углов, общих кромок, C, L, резки балок и т. д.
-Более быстрая и точная резка
-Резка сразу после экспорта файлов

Волоконный лазерный станок для резки труб RT12012 RT12024 RT12035 RT12040 RT12052

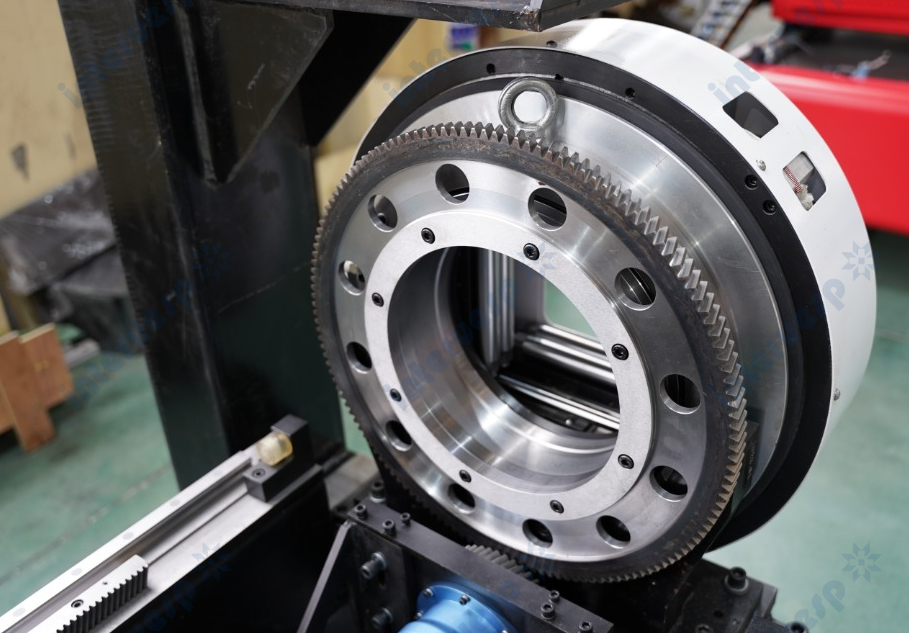

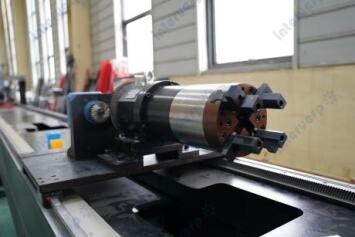

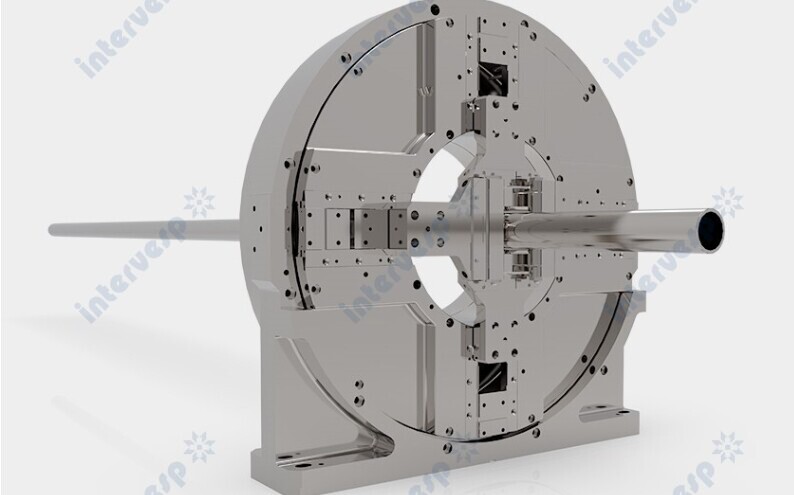

Пневматический патрон
Технические характеристики патрона для лазерной резки труб охватывают такие обычные материалы для труб, как 120, 170, 240, 350, 400, 520 и т. д. Патрон предназначен для попарного самоцен- трирования и работает отдельно, что позволяет осуществлять ав- томатическую настройку труб, таких как круглые трубы, квадрат- ные трубы, прямоугольные трубы и эллиптические трубы.Зажим сердечника и может реализовать непрерывное и прерывистое ин- дексирование, индексирование с фиксированным углом и сов- местное действие с лазерной головкой под управлением системы ЧПУ.

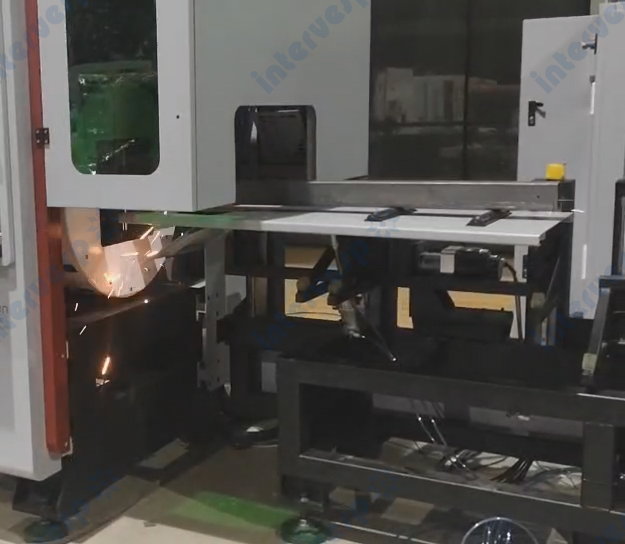

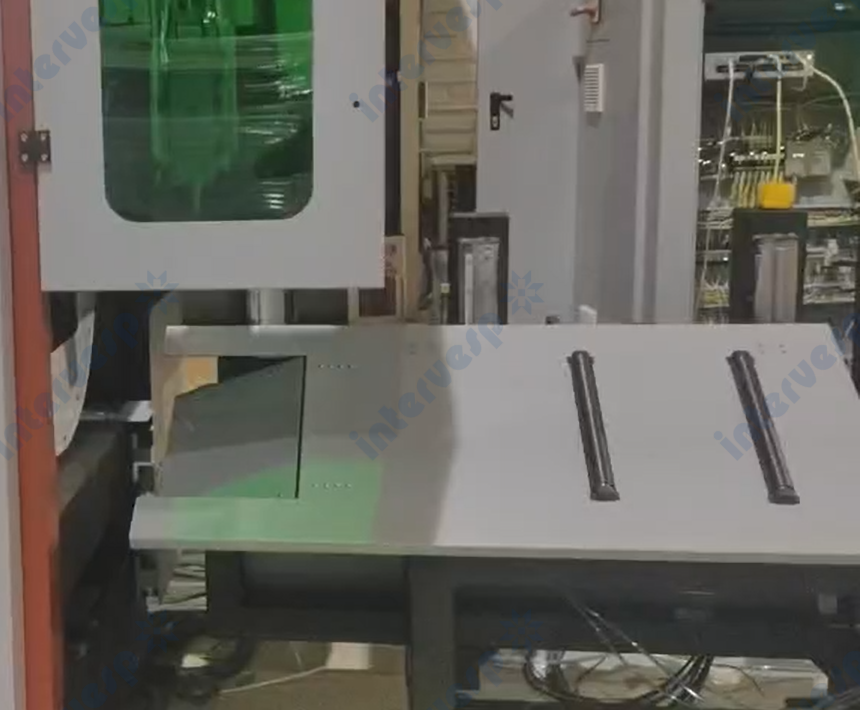

Опция: полуавтоматическая система подачи заготовок

Волоконный лазерный станок для резки труб RT12012 RT12024 RT12035 RT12040 RT12052

Параметры:

Длина 2200 мм,

Ширина 900 мм

Высота 1300 мм (один размер, не менее двух на труборез)

Общий вес 800 кг

Привод цилиндра направляющей шины

Минимальный диаметр загрузочной трубы: 10 мм (для патрона 120 мм)

Максимальная нагрузка (может быть согласована с патроном)

Погрузочная нагрузка 2T (может быть изменена в сторону увеличения в зависимости от количества погрузочных рам)

Опция: Передняя поддержка трубы с сервоприводом

Волоконный лазерный станок для резки труб RT12012 RT12024 RT12035 RT12040 RT12052

Конструкция задней опоры специально для готовой детали длинной до 1 м и труб небольшого размера, если длина больше 1 метра он может трястись из-за веса и длины, это определенно влияет на стабильность лазерной головки и производительность резки, в то же время она также приведет к погрешности режущей головки, и обрабатывающие трубы.

Задняя плавающая опора материала может решить эту проблему, адаптируя разную длину материала задней части в различных условиях, чтобы обеспечить резание от переднего до заднего положения, так обеспечивая точность и производительность резания. Плавающая опора и задняя опора могут легко обеспечить резку длинной и нерегулярной трубы.

Опция: Передняя поддержка трубы пневматическая

Волоконный лазерный станок для резки труб RT12012 RT12024 RT12035 RT12040 RT12052

Дополнительная пневматическая опора за патроном, регулируемая по высоте, для поддержки процесса резки и обеспечения точности резки.

Опция: три опоры с сервоуправлением

Волоконный лазерный станок для резки труб RT12012 RT12024 RT12035 RT12040 RT12052

Три опоры с сервоуправлением - плавающая поддержка материалов, динамическая поддержка
Можно регулировать свою высоту в соответствии с высотой трубы в ходе резки.
Это позволяет избежать погрешности точности резки, вызванной самогравитационной деформацией при резке длинных труб любого типа.
Поддержка сервоприводом:
Самостоятельно разработанная система поддержки с сервоприводом может регулировать высоту в режиме реального времени в соответствии с высотой трубы, когда она вращается, чтобы обеспечить идеальную поддержку во время процесса резки.
Преимущества производительности:
Хорошая устойчивость, большие и маленькие трубы могут быть компетентными и могут быть самоцентрирующимися для различных труб;

Технические характеристики

Основные характеристики
Основные параметры
Размер резки (мм) L≦6m
Диаметр обрабатываемой круглые трубы 20-120, 20-240, 20-350, 20-400, 20-520 мм
Диаметр обрабатываемой квадратные трубы 20-120, 20-240, 20-350, 20-400, 20-520 мм
Точность позиционирования (мм) ±0,03 мм
Точность репозиционирования (мм) ±0,05 мм
Максимальная скорость (м/мин) 120 м/мин
Максимальное ускорение 1.2G
Минимальная длина хвоста заготовки мм ≦80mm
Вес загрузки 500 кг
Угол поворота патрона 360
Ход по каждой оси:
Ход по оси X 350мм
Ход по оси Y 13000мм
Ход по оси Z 300мм
Вес станка 5580кг
Смазка Автоматическая смазка (смазка по осям Y, Z)
Вспомогательный газ Кислород, азот, воздух
Экологические требования
Температура рабочей среды +5℃-45℃
Температура рабочей среды лазера + 10℃-45℃
Температура окружающей среды при отключении лазера: +5℃-45℃
Влажность рабочей среды лазера: 20%-75%
Дополнительный раздел характеристик
Возможные опции: Полуавтоматическая система подачи заготовок
Автоматическая система загрузки и выгрузки
Возможная опция: ПО TubesT 3D
Возможная опция: поворотная лазерная головка CYPCUT BLT 5
Плавающая поддержка материалов, динамическая поддержка
