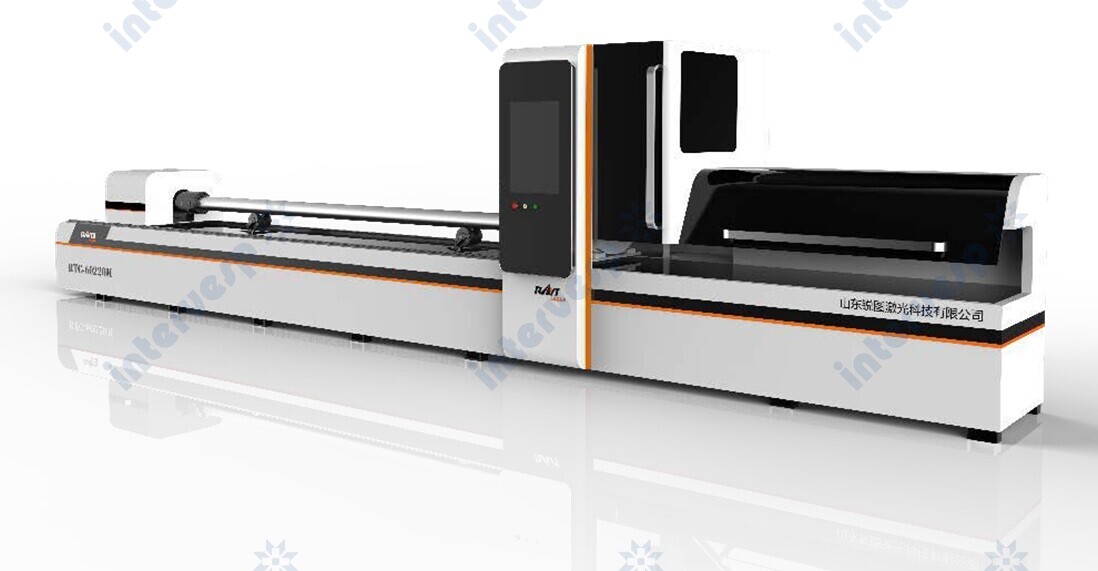

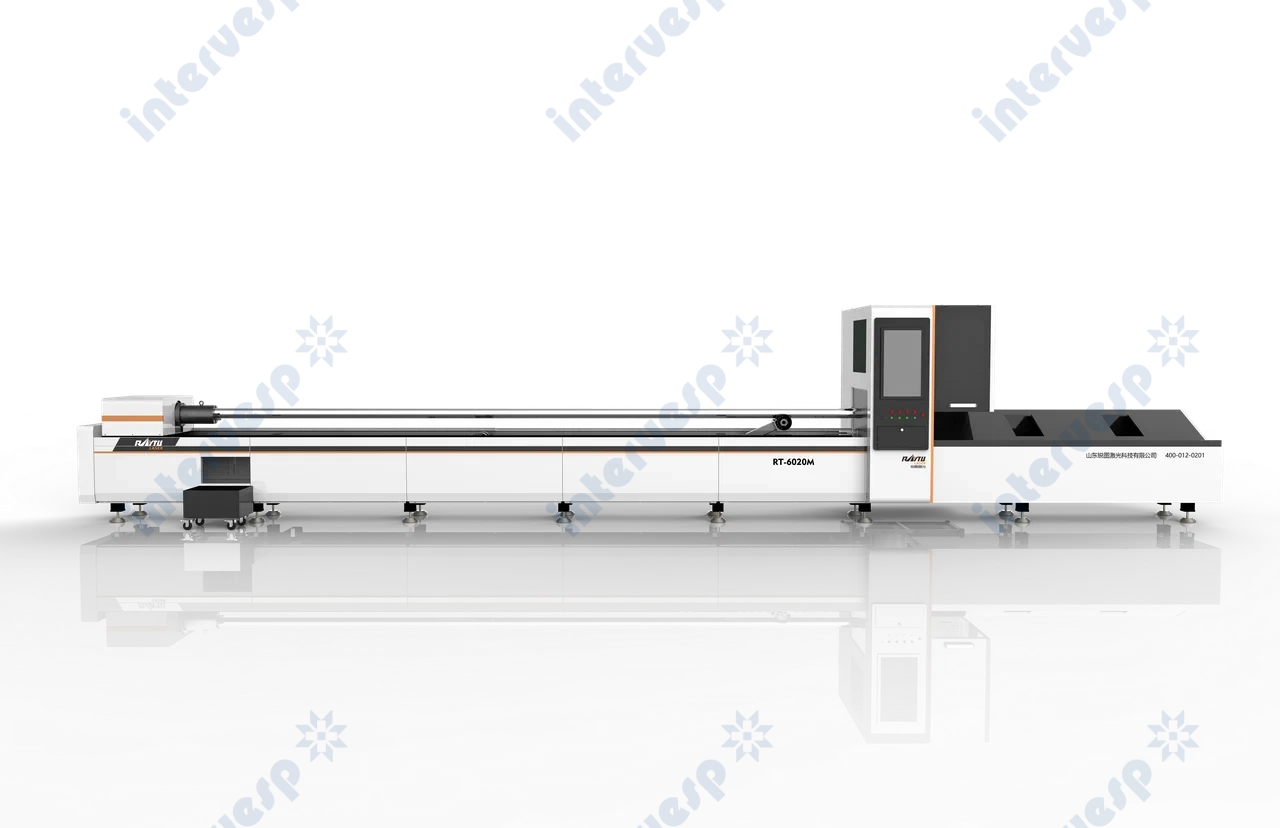

Волоконный лазерный станок для резки труб 6012Т 6024Т 6035Т
Диаметр обрабатываемой круглые трубы, мм: 10-120, 10-240, 10-350
Диаметр обрабатываемой квадратные трубы, мм: 10-120, 10-240, 10-350
Максимальное ускорение, G: 1,2
Размер резки (мм): L≦6500mm
- высокоточная и тяжелая станина станка
- в станках используются основные и ключевые детали знаменитых марок

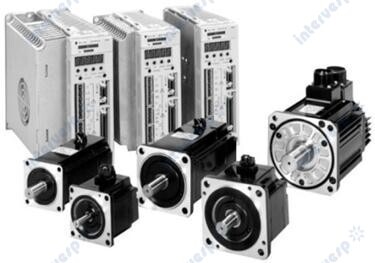

- серводвигатель YASKAWA (Япония)
- редуктор BEITTO (Япония)
- направляющие и рейки производства Тайвань
- электрические компоненты Schneider (Франция)
- пневматические компоненты SMC (Япония)
- автоматическая система смазки

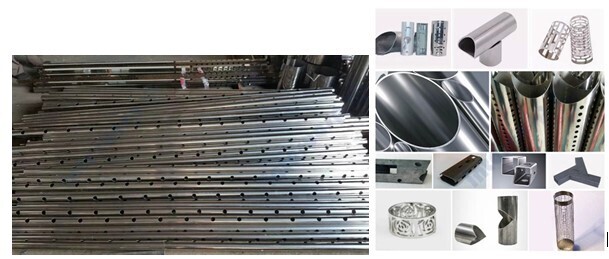

Волоконный лазерный станок для резки трубы модели RT6024T RT6012T RT6035T основном используется для высокоско- ростной и высокоточной обработки металлических труб, таких трубы из углеродистой стали, из нержаве- ющей стали, оцинкованные, алюминиевые сплавы и т. д. Он может быть адаптирован к системе автомати- ческой загрузки деталей. Вся машина стабильна в работе, развита в технологиях, отличается высокой ре- жущей способностью. эффективность и небольшая занимаемая площадь.
Дизайн станка
(1) Труборез в целом имеет цельную конструкцию, которая безопасна, экологична и проста в обслуживании;
(2) Спереди и сзади имеется устройство хорошей вентиляции и удаления пыли;
(3) Добавлена система отслеживания. При резке прямоугольных труб, квадратных труб и труб специальной формы ролик поддержки регулирует высоту в реальном времени в соответствии с вращением трубы, чтобы гарантировать, что он всегда будет тянуть трубу, чтобы обеспечить превосходную точность резки.
(4) Автоматическая система смазки модернизирована, добавлена смазка зубчатых колес и винтов, а смазочное масло предоставляется регулярно и в количественном отношении для обеспечения нормальной работы оборудования и продления срока службы оборудования;
(5) Интеллектуальная система мониторинга, отслеживание состояния резки в реальном времени, обеспечивает снижение аварийности;
(6) Обнаружение давления режущего газа в реальном времени. Когда значение давления режущего газа ниже, чем давление для хорошего режущего эффекта и точности, будет выдан аварийный сигнал, чтобы обеспечить своевременную замену газа.
(7) Система слежения и автоматическая система патрулирования модернизированы для улучшения режущего эффекта и эффективности.
(8) В станках используются основные и ключевые детали знаменитых марок, серводвигатель YASKAWA (Япония), редуктор BEITTO (Япония), направляющие и рейки производства Тайвань, электрические компоненты Schneider (Франция), пневматические компоненты SMC (Япония). Все данные детали обеспечивают высокую точность лазерной резки.
Конфигурация станка
Таблица основной конфигурации серии T | ||||
NO. | Наименования | Бренд | Место происхождения | Примечания |
1 | Источник лазера | IPG/Raycus/MAX | США/Китай | 1000Вт-8000Вт |
2 | Головка для лазерной резки | Cypcut | Китай | Автофокус |
3 | Станина станка | Райту | Шаньдун | самообработанная тяжелая сварная станина |
4 | Патрон 120/240/350 мм |
| Китай | Автоматические пневматический патрон |
5 | Серводвигатель | YASKAWA/FUJI/INOVANCE/DELTA | Япония/Китай | Специальный приводной двигатель YASKAWA |
7 | Редуктор | BEITTO | Япония | Выход фланца |
8 | Направляющая шина | HIWIN | Тайвань Китай | Степень измельчения |
9 | Стойка | YYC | Тайвань Китай | Специальная винтовая стойка |
10 | Система управления | Cypcut | Китай | FSCUT 3000S |
11 | Водяной чиллер | S&A/Hanli | Китай |
|
12 |
Электрические компоненты |
Schneider/CHNT |
Франция | Автоматические выключатели, реле и другие электрические компоненты |
13 | Пневматические компоненты |
SMC |
Япония | Баллон, газовый контур и
сопутствующие принадлежности |
14 | Промышленный компьютер | Advantech | Китай |
|
Основные части

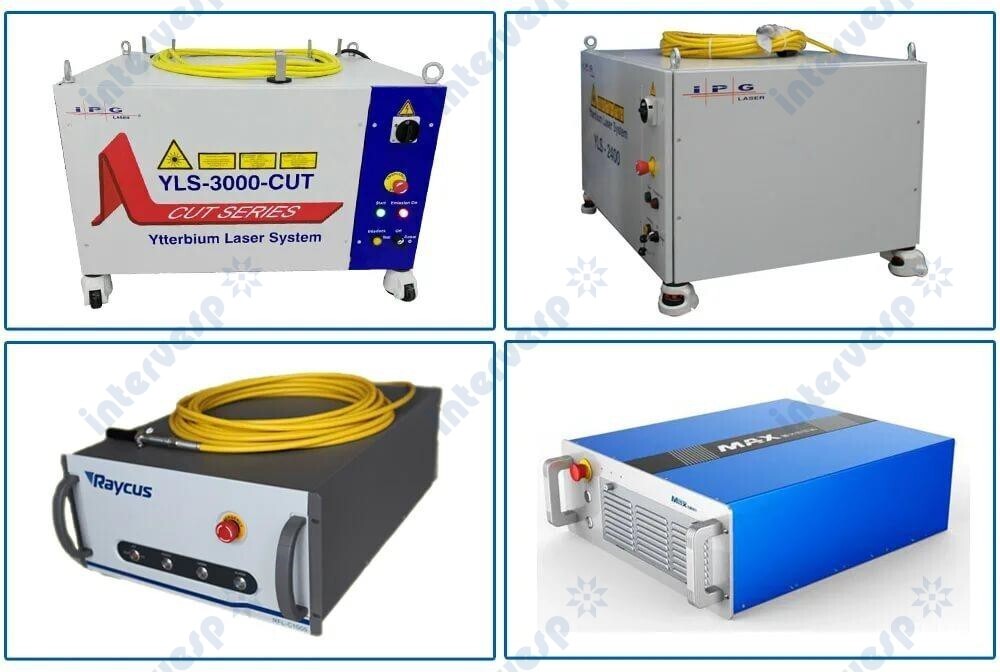

Волоконный лазер - источник RAYCUS/ MAX/ IPG
1.Эффективность электрооптического преобразования до 30%.
Это отличное качество луча, высокая плотность энергии и надежность, широкая частота модуляции;
Срок службы 100 000 часов, бесплатное техническое обслуживание; Низкое потребление энергии, только 20%-30% от традиционной машины CO2.
2. Cерия Raycus HP и MAX G5 QBH включают защиту источника от обратного отражения.

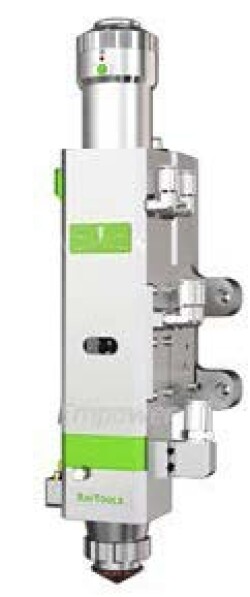

Лазерная головка под 90 град. Raytools
1.Оптимизированная структура конструкции: модульность, про- стота обслуживания и сокращение времени простоя.
2.Несколько защитных линз: 3 защитные линзы, эффективная за- щита коллимирующих фокусирующих линз.
3.Прочность и долговечность: 2-стороннее оптическое водяное охлаждение, эффективно продлевающее время непрерывной рабо- ты.
4.Замкнутый цикл пошаговой автоматической фокуси-ровки: Ша- говый двигатель с замкнутым циклом исполь-зуется для эффек- тивного предотвращения потери шагов. Скорость фокусировки составляет 100 мм/с,
а повторяемость - 1 мкм.
5.Быстрое прокалывание - Высокоскоростная резка: 16 мм низко- углеродистая сталь, время пробивки <6 секунд, скорость резки 0,6 м/мин.

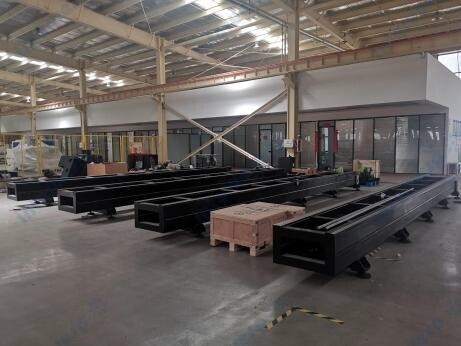

Высокоточная станина станка
Стананы, используемые в продукции компании, разрабатываются независимо и обрабатываются как единое целое. Разработанная по принципу структурно-динамического проектирования и технологии переменного анализа методом конечных элементов, имеет отличные динамические и статические характеристики.

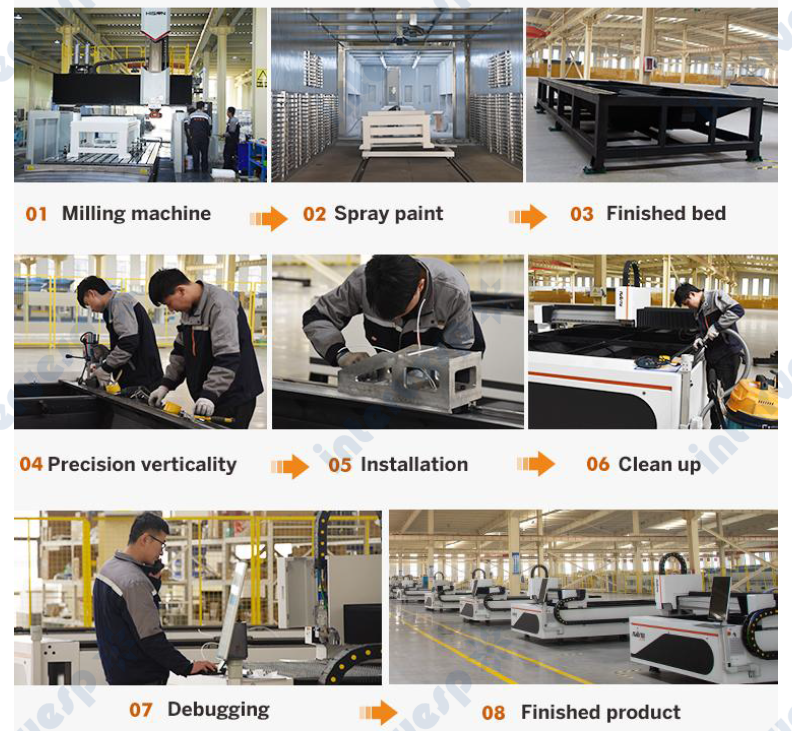

Каркас, сваренный из высококачественных стальных пластин и стальных труб, прошел независимую сварку, вторичную обработку старением и прецизионную обработку на большом портальном фрезерном станке.
Станок для лазерной резки труб состоит из станины, патрона, системы передачи, электрической системы, системы смазки, оптической системы, системы охлаждения, системы загрузки и разгрузки и других компонентов.

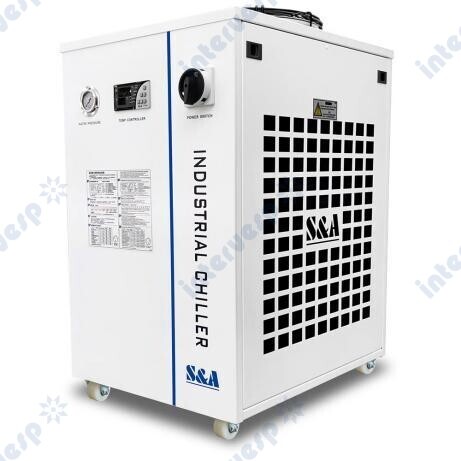

Водяной чиллер
Автоматическая регулировка температуры в соответствии с различными условиями работы, нет необходимости изменять параметры настройки. Снижение температуры лазерного источника и лазерной головки за счет циркуляции воды, тем самым защищая эти две основные части.
Охладитель имеет такие функции, как защита потока воды и защита температуры воды. Если чиллер не открыт или поток воды недостаточен, лазер не будет генерироваться при слишком высокой температуре воды, что позволяет защитить лазер.

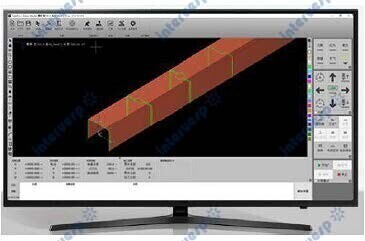

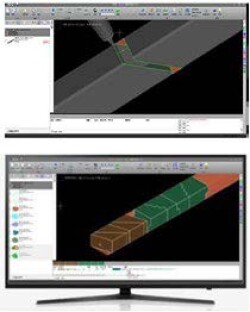

TubesT Программное обеспечение для раскроя труб
Интеллектуальное вложение. Поддерживает одновременное размещение труб различных форм с минимальными отходами, помогает вам сэкономить больше материала, чем другое программное обеспечение для раскроя Flexible Common Line. Различные детали, независимо от примененной компенсации, могут объединять траектории общей линии в TubesT, чтобы сократить время резки и свести к минимуму отходы при быстром импорте продукции. Детали или сборки (формат IGS) нескольких форм могут быть импортированы в TubesT за одну операцию для повышения эффективности модификации чертежа. Для решения общих проблем при резке труб, таких как точность сквозного отверстия и интерференция деталей при сборке, компания TubesT разработала гибкие и простые в использовании функции, позволяющие пользователю настроить автоматическую сортировку чертежей деталей. Трубы и профили могут завершить автоматическую сортировку траекторий одним щелчком мыши. Для квадратных и круглых труб TubesT позволяет генерировать траекторию инструмента по последовательности торцов трубы или по интервалу длины трубы. Отчет о раскрое чистого листа данных, чтобы облегчить оператору управление производственным графиком.

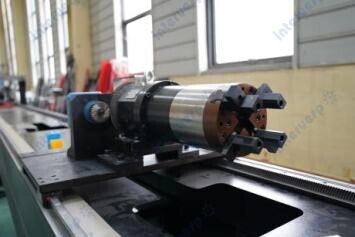

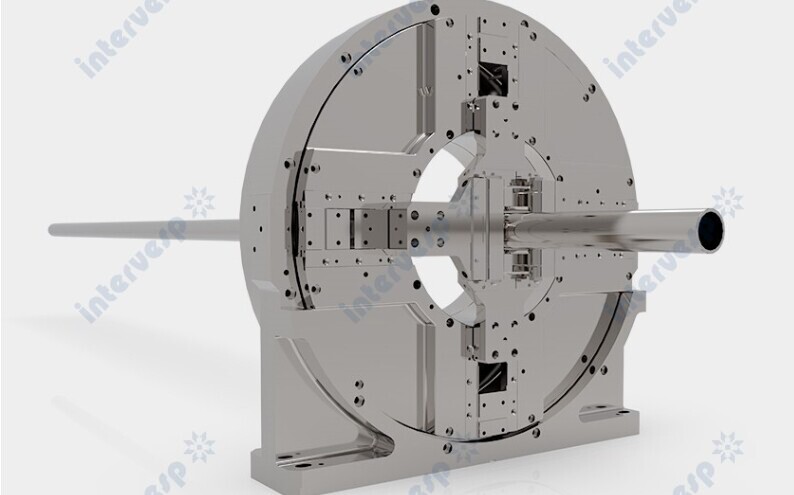

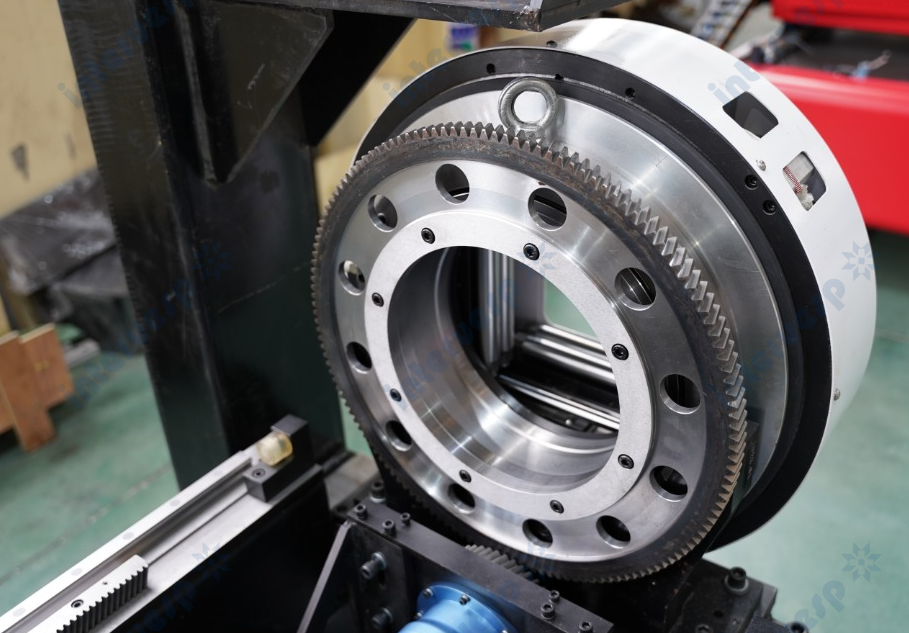

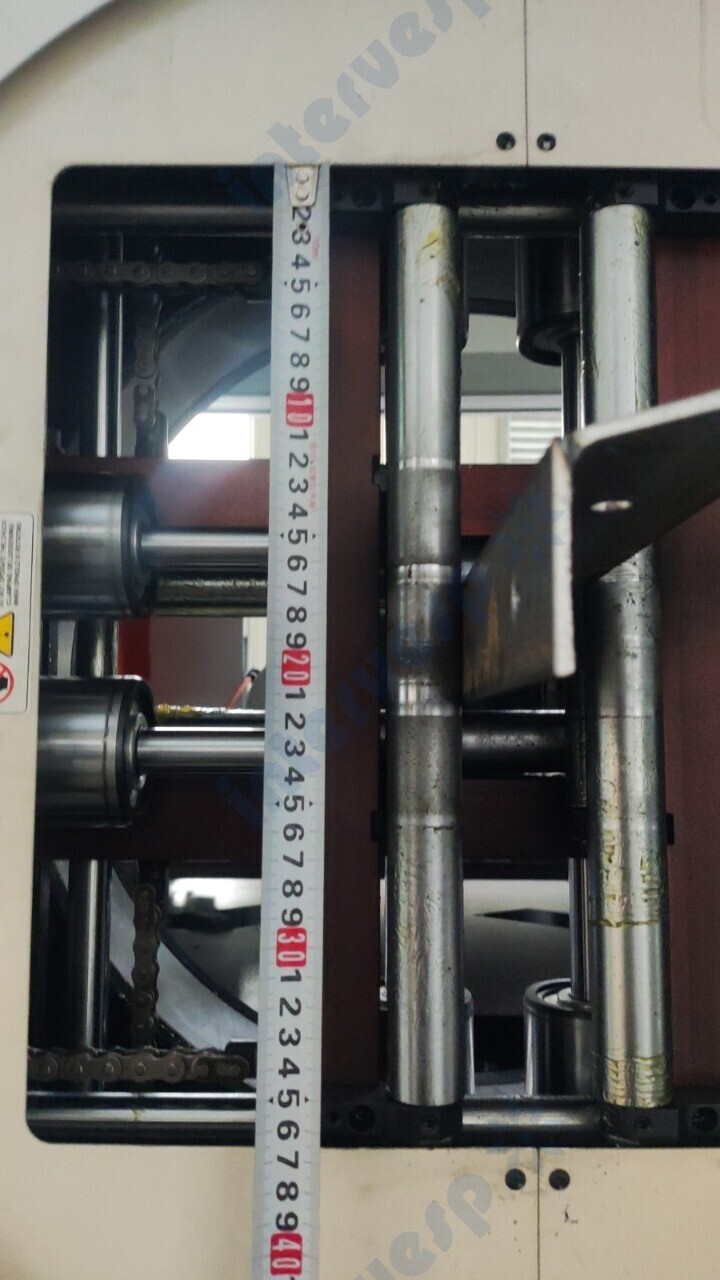

Пневматический патрон

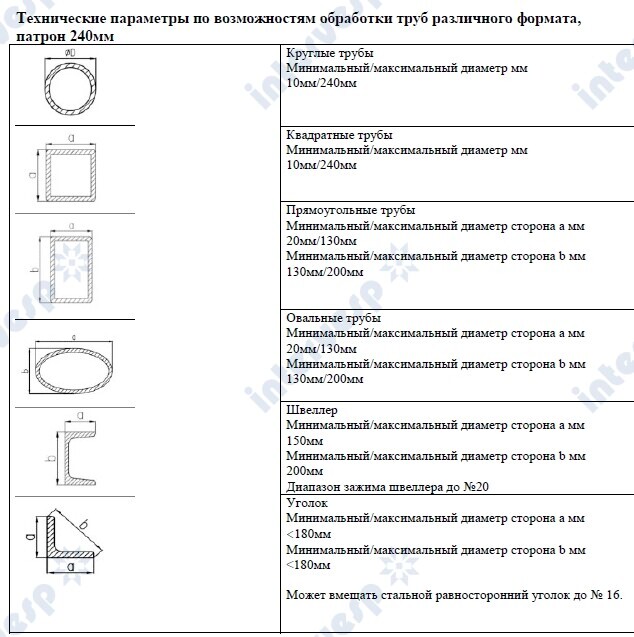

Технические характеристики патрона для лазерной резки труб охватывают такие обычные материалы для труб, как 120, 170, 240, 350, 400, 520 и т. д. Патрон предназначен для попарного самоцен- трирования и работает отдельно, что позволяет осуществлять ав- томатическую настройку труб, таких как круглые трубы, квадрат- ные трубы, прямоугольные трубы и эллиптические трубы.Зажим сердечника и может реализовать непрерывное и прерывистое ин- дексирование, индексирование с фиксированным углом и сов- местное действие с лазерной головкой под управлением системы ЧПУ.

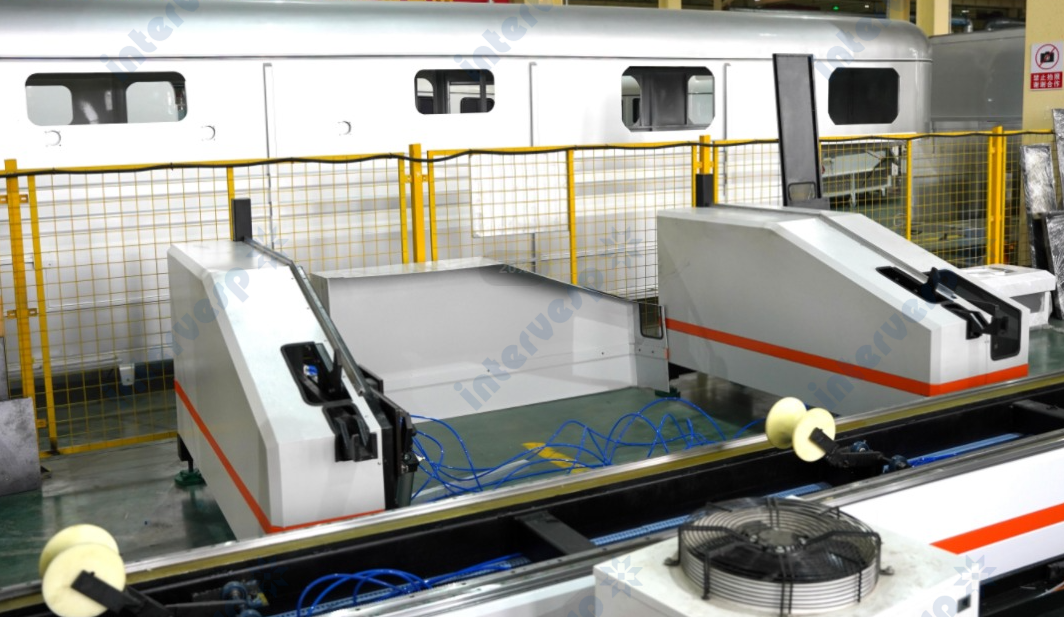

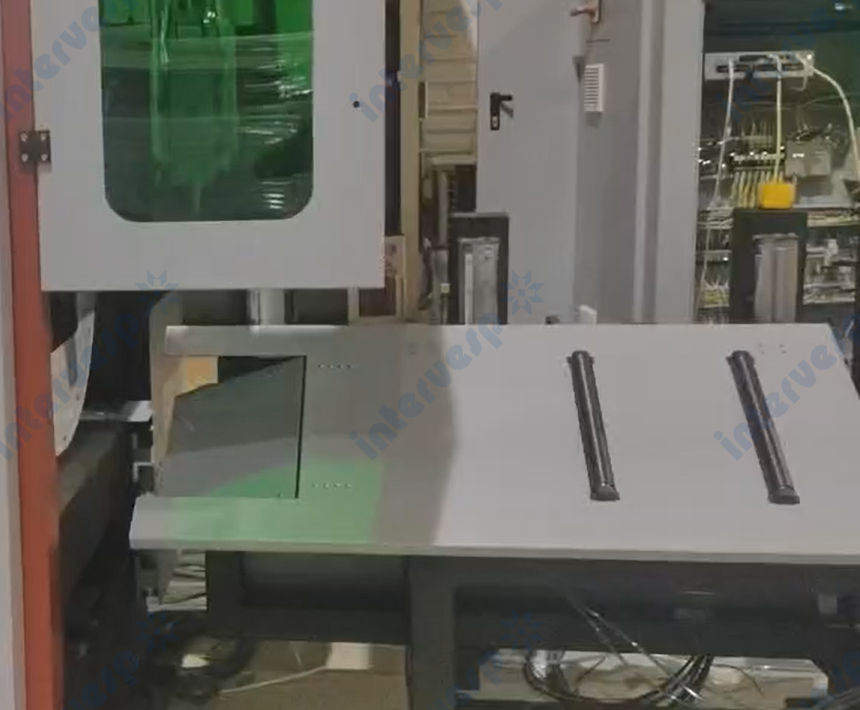

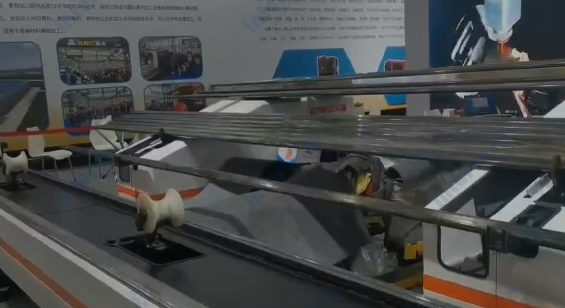

Опция: полуавтоматическая система подачи заготовок

Параметры:
Длина 2200 мм,
Ширина 900 мм
Высота 1300 мм (один размер, не менее двух на труборез)
Общий вес 800 кг
Привод цилиндра направляющей шины
Минимальный диаметр загрузочной трубы: 10 мм (для патрона 120 мм)
Максимальная нагрузка (может быть согласована с патроном)
Погрузочная нагрузка 2T (может быть изменена в сторону увеличения в зависимости от количества погрузочных рам)

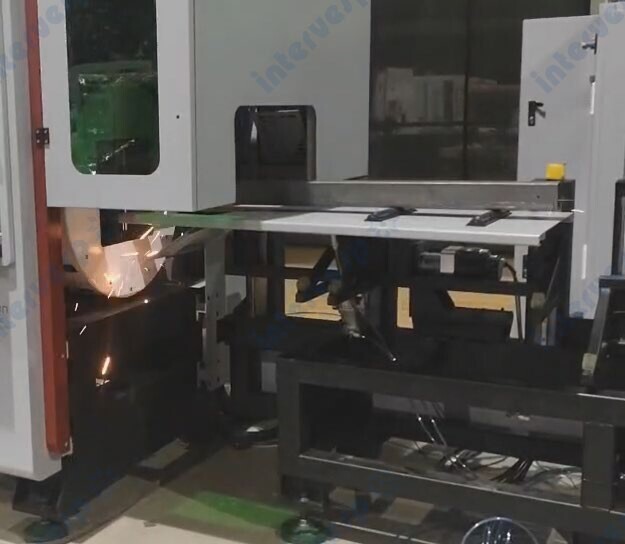

Опция: Передняя поддержка трубы с сервоприводом

Конструкция задней опоры специально для готовой детали длинной до 1 м и труб небольшого размера, если длина больше 1 метра он может трястись из-за веса и длины, это определенно влияет на стабильность лазерной головки и производительность резки, в то же время она также приведет к погрешности режущей головки, и обрабатывающие трубы.
Задняя плавающая опора материала может решить эту проблему, адаптируя разную длину материала задней части в различных условиях, чтобы обеспечить резание от переднего до заднего положения, так обеспечивая точность и производительность резания. Плавающая опора и задняя опора могут легко обеспечить резку длинной и нерегулярной трубы.
Опция: Передняя поддержка трубы пневматическая

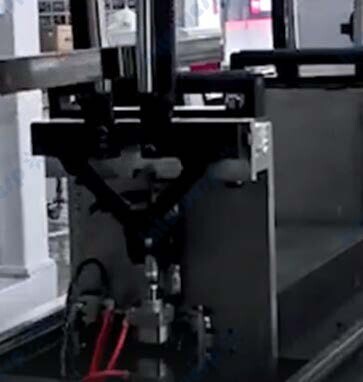

Опция: три опоры с сервоуправлением

Три опоры с сервоуправлением - плавающая поддержка материалов, динамическая поддержка
Можно регулировать свою высоту в соответствии с высотой трубы в ходе резки.
Это позволяет избежать погрешности точности резки, вызванной самогравитационной деформацией при резке длинных труб любого типа.

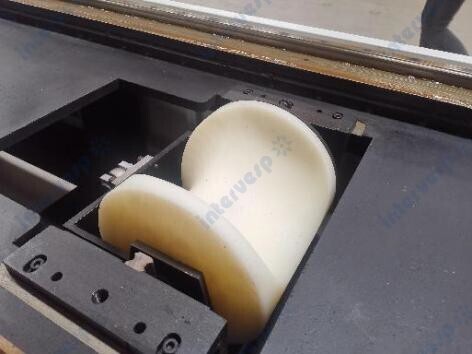

Поддержка сервоприводом:
Самостоятельно разработанная система поддержки с сервоприводом может регулировать высоту в режиме реального времени в соответствии с высотой трубы, когда она вращается, чтобы обеспечить идеальную поддержку во время процесса резки.
Преимущества производительности:
Хорошая устойчивость, большие и маленькие трубы могут быть компетентными и могут быть самоцентрирующимися для различных труб;

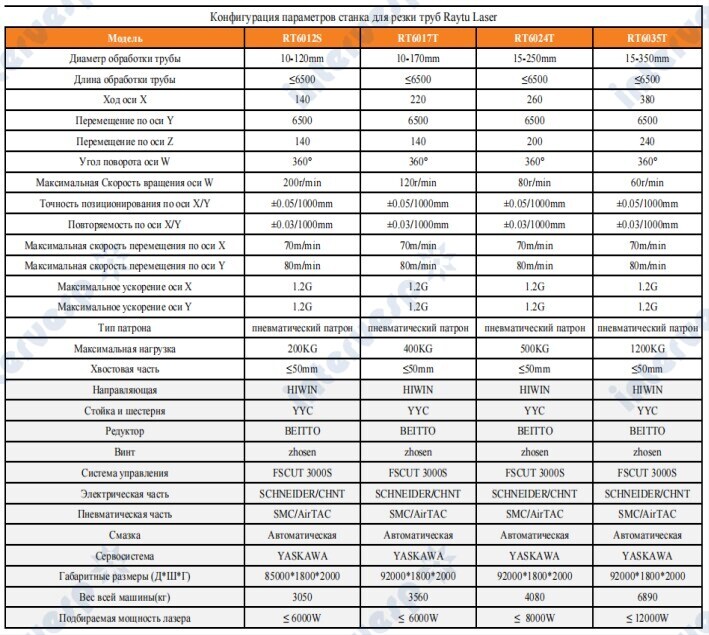

Технические характеристики
Основные параметры | |
Размер резки (мм) | L≦6m |
Диаметр обрабатываемой круглые трубы | 20-120, 20-240, 20-350 мм |
Диаметр обрабатываемой квадратные трубы | 20-120, 20-240, 20-350 мм |
Точность позиционирования (мм) | ±0,03 мм |
Точность репозиционирования (мм) | ±0,05 мм |
Максимальная скорость (м/мин) | 120 м/мин |
Максимальное ускорение | 1.2G |
Минимальная длина хвоста заготовки | мм ≦80mm |
Вес загрузки | 500 кг |
Угол поворота патрона | 360 |
Ход по каждой оси: | |
Ход по оси X | 730 мм |
Ход по оси Y1 | 6700 мм |
Ход по оси Y2 | 1150 мм |
Ход по оси Z | 730 мм |
Вес станка | 5580кг |
Смазка | Автоматическая смазка (смазка по осям Y, Z) |
Вспомогательный газ | Кислород, азот, воздух |
Экологические требования | |
Температура рабочей среды | +5℃-45℃ |
Температура рабочей среды лазера | + 10℃-45℃ |
Температура окружающей среды при отключении лазера: | +5℃-45℃ |
Влажность рабочей среды лазера: | 20%-75% |
Возможная опция: Полуавтоматическая система подачи заготовок | |
Длина | 2200 |
Ширина | 900 |
Высота | 1300 |
Общий вес | 800 |
Привод цилиндра направляющей шины | |
Минимальный диаметр загрузочной трубы: | 10 мм (для патрона 120 мм) |
Максимальная нагрузка (может быть согласована с патроном) | |
Погрузочная нагрузка 2T (может быть изменена в сторону увеличения в зависимости от количества погру-зочных рам) | |
Возможная опция: Передняя поддержка трубы с сервоприводом | 1,5 и 3 м |
Возможная опция: Передняя поддержка трубы пневматическая | 1,5 и 3 м |
Возможная опция: ПО TubesT 3D | |
Возможная опция: поворотная лазерная головка | CYPCUT BLT 5 |
