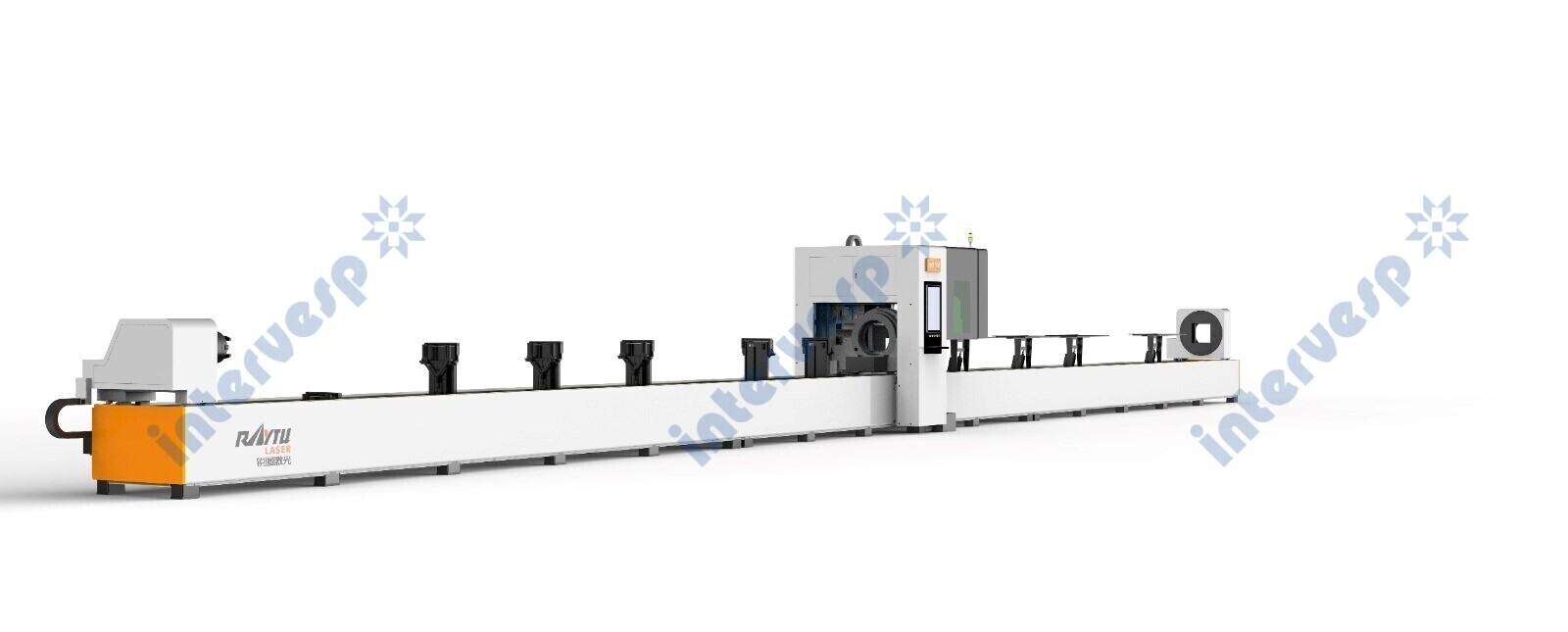

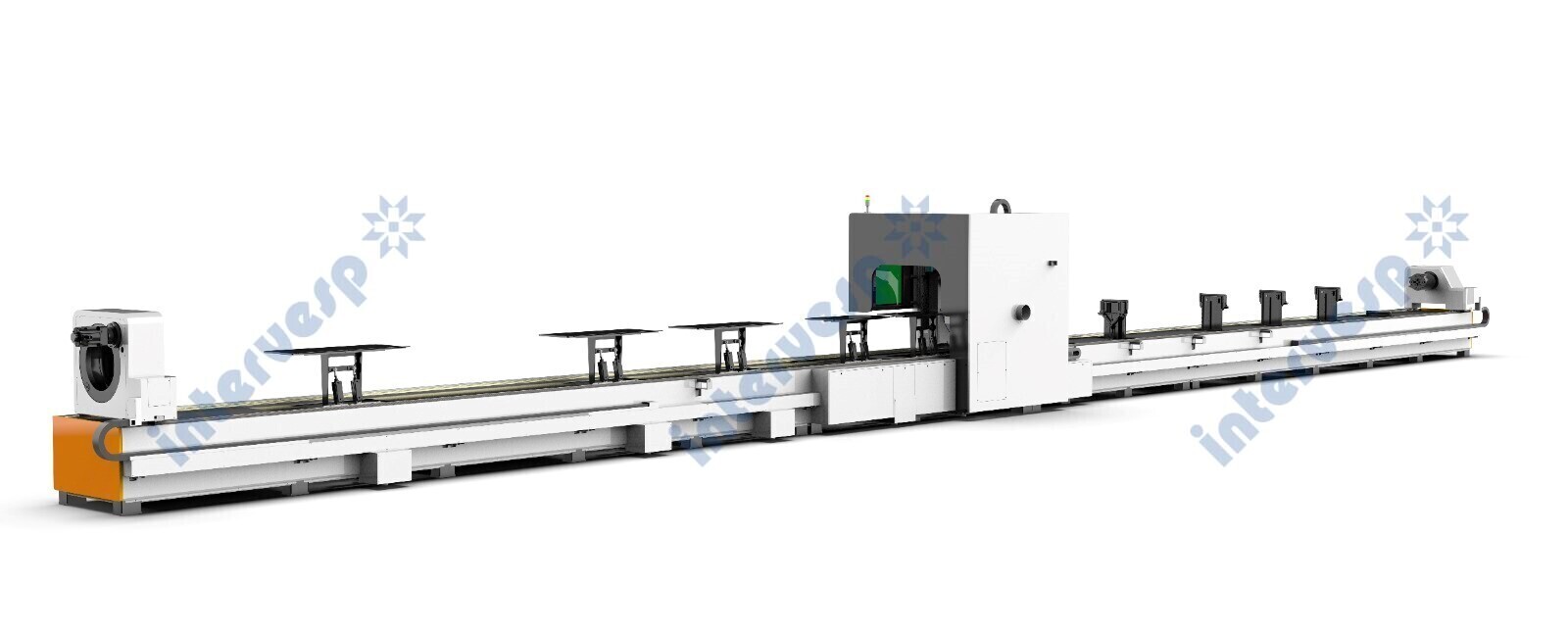

Волоконный лазерный станок для резки труб с тремя патронами RT12035T-3C
Диаметр обрабатываемой трубы, мм: ∅15-350
Размер резки (мм): L≦12500
Мощность источника(квт): 2-3-6-12
Истчоник: MAX/ RAYCUS/ IPG
- высокоточная и тяжелая станина станка
- Плавающая поддержка материалов, динамическая поддержка

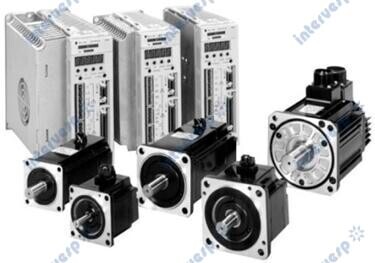

- серводвигатель YASKAWA (Япония)
- редуктор BEITTO (Япония)
- направляющие и рейки производства Тайвань
- электрические компоненты Schneider (Франция)
- пневматические компоненты SMC (Япония)
- автоматическая система смазки


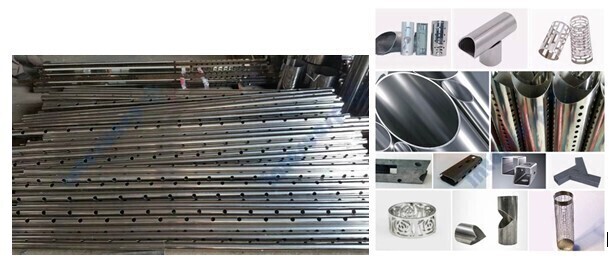

Прецизионный лазерный станок для безотходных резки труб с тремя патронами 3C-серии (модель RT12035T-3C) в основном используется для резки, моделирования и бланкирования металлических труб. Подходит для обработки квадратных, круглых, эллиптических труб, стальных уголков, швеллеров и труб со специфической формой сечения.
Высокая геометрическая точность, хорошая жесткость и ветроустойчивость.
Специальная конструкция корпуса защищает его от прожига высокомощным лазерным излучением.
Дизайн станка разработан независимой исследовательской группой. Станина обработана на импортном обрабатывающем центре для обеспечения точности позиционирования направляющих и зубчатых реек.
Продолжительный срок службы.
Конструкция зажимного патрона разработана и спроектирована на основании независимых исследований, подходит для использования при обработке труб, имеет высокие показатели надежности и стабильности. Полностью управляемая сервосистема позволяет повысить эффективность обработки в два раза по сравнению с обычными труборезными станками.
Прецизионный лазерный станок для безотходных резки труб с тремя патронами 3C-серии (модель RT12035T-3C) в основном используется для резки, моделирования и бланкирования металлических труб. Подходит для обработки квадратных, круглых, эллиптических труб, стальных уголков, швеллеров и труб со специфической формой сечения.
Высокая геометрическая точность, хорошая жесткость и ветроустойчивость.
Специальная конструкция корпуса защищает его от прожига высокомощным лазерным излучением.
Дизайн станка разработан независимой исследовательской группой. Станина обработана на импортном обрабатывающем центре для обеспечения точности позиционирования направляющих и зубчатых реек.
Продолжительный срок службы.
Конструкция зажимного патрона разработана и спроектирована на основании независимых исследований, подходит для использования при обработке труб, имеет высокие показатели надежности и стабильности. Полностью управляемая сервосистема позволяет повысить эффективность обработки в два раза по сравнению с обычными труборезными станками.
Конфигурация станка
Таблица основной конфигурации серии T | ||||
NO. | Наименования | Бренд | Место происхождения | Примечания |
1 | Источник лазера | IPG/Raycus/MAX | США/Китай | 1000Вт-12000Вт |
2 | Головка для лазерной резки | Cypcut | Китай | Автофокус |
3 | Станина станка | Райту | Шаньдун | самообработанная тяжелая сварная станина |
4 | Патрон 120/240/350 мм |
| Китай | Автоматические пневматический патрон |
5 | Серводвигатель | YASKAWA/FUJI/INOVANCE/DELTA | Япония/Китай | Специальный приводной двигатель YASKAWA |
7 | Редуктор | BEITTO | Япония | Выход фланца |
8 | Направляющая шина | HIWIN | Тайвань Китай | Степень измельчения |
9 | Стойка | YYC | Тайвань Китай | Специальная винтовая стойка |
10 | Система управления | Cypcut | Китай | FSCUT5000 |
11 | Водяной чиллер | S&A/Hanli | Китай |
|
12 |
Электрические компоненты |
Schneider/CHNT |
Франция | Автоматические выключатели, реле и другие электрические компоненты |
13 | Пневматические компоненты |
SMC |
Япония | Баллон, газовый контур и
сопутствующие принадлежности |
14 | Промышленный компьютер | Advantech | Китай |
|
Основные части

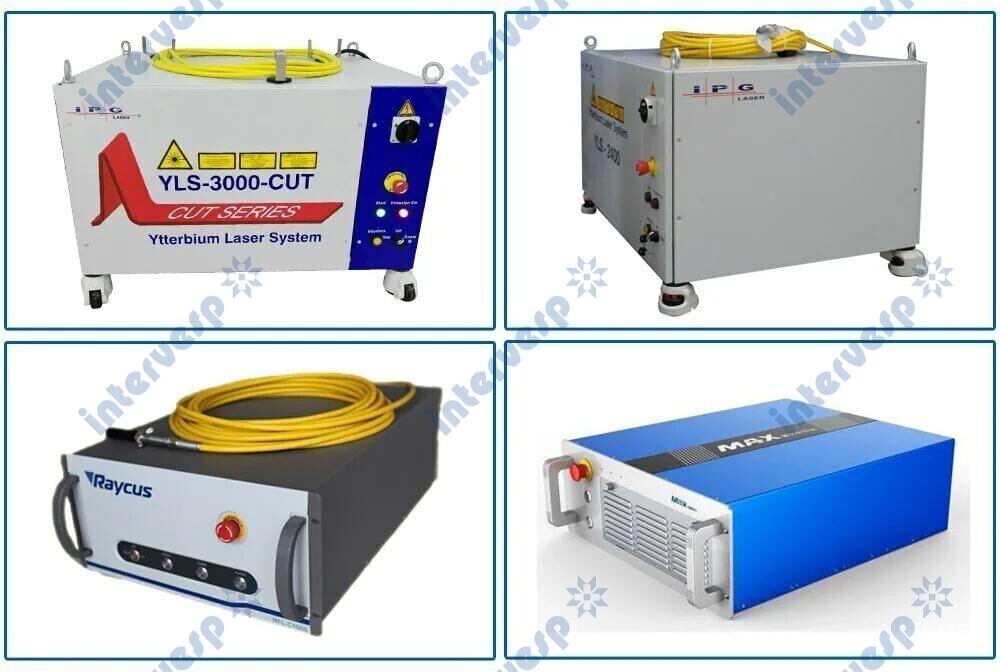

Волоконный лазер - источник RAYCUS/ MAX/ IPG
1.Эффективность электрооптического преобразования до 30%.
Это отличное качество луча, высокая плотность энергии и надежность, широкая частота модуляции;
Срок службы 100 000 часов, бесплатное техническое обслуживание; Низкое потребление энергии, только 20%-30% от традиционной машины CO2.
2. Cерия Raycus HP и MAX G5 QBH включают защиту источника от обратного отражения.
CYPCUT BOCI BLT421TS
Контроль неисправности уплотнения пробки поддона для продления срока службы защитного зеркала.
Пылезащитная крышка для лучшей герметизации.
Четыре группы защитных зеркал, оптическая защита, продление срока службы основной линзы;
Защита от столкновений, обслуживание более удобно; Встроенный усилитель, встроенный усилитель;
Трехмерная чувствительная головка, многотипная резка труб.

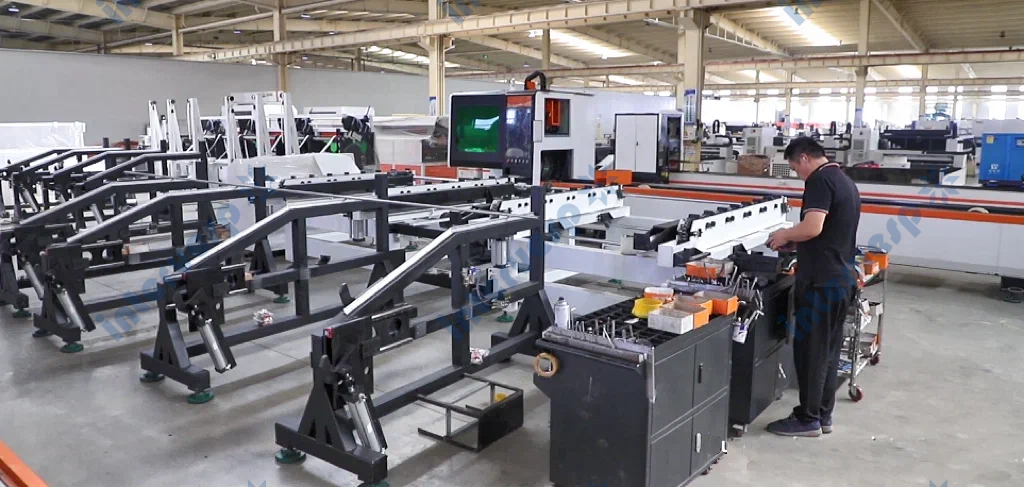

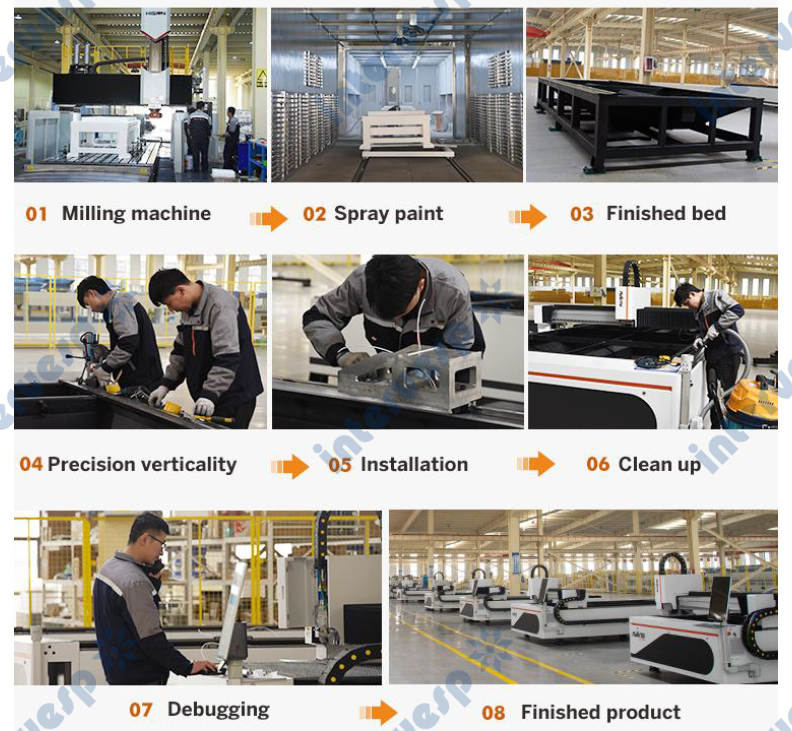

Высокоточная станина станка
Стананы, используемые в продукции компании, разрабатываются независимо и обрабатываются как единое целое. Разработанная по принципу структурно-динамического проектирования и технологии переменного анализа методом конечных элементов, имеет отличные динамические и статические характеристики.
Каркас, сваренный из высококачественных стальных пластин и стальных труб, прошел независимую сварку, вторичную обработку старением и прецизионную обработку на большом портальном фрезерном станке.
Станок для лазерной резки труб состоит из станины, патрона, системы передачи, электрической системы, системы смазки, оптической системы, системы охлаждения, системы загрузки и разгрузки и других компонентов.

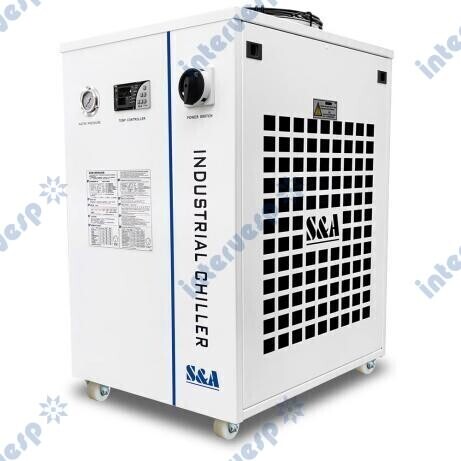

Водяной чиллер
Автоматическая регулировка температуры в соответствии с различными условиями работы, нет необходимости изменять параметры настройки. Снижение температуры лазерного источника и лазерной головки за счет циркуляции воды, тем самым защищая эти две основные части.
Охладитель имеет такие функции, как защита потока воды и защита температуры воды. Если чиллер не открыт или поток воды недостаточен, лазер не будет генерироваться при слишком высокой температуре воды, что позволяет защитить лазер.

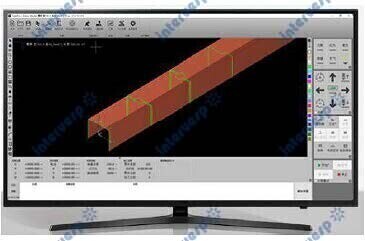

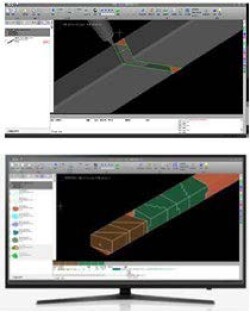

TubesT Программное обеспечение для раскроя труб
Интеллектуальное вложение. Поддерживает одновременное размещение труб различных форм с минимальными отходами, помогает вам сэкономить больше материала, чем другое программное обеспечение для раскроя Flexible Common Line. Различные детали, независимо от примененной компенсации, могут объединять траектории общей линии в TubesT, чтобы сократить время резки и свести к минимуму отходы при быстром импорте продукции. Детали или сборки (формат IGS) нескольких форм могут быть импортированы в TubesT за одну операцию для повышения эффективности модификации чертежа. Для решения общих проблем при резке труб, таких как точность сквозного отверстия и интерференция деталей при сборке, компания TubesT разработала гибкие и простые в использовании функции, позволяющие пользователю настроить автоматическую сортировку чертежей деталей. Трубы и профили могут завершить автоматическую сортировку траекторий одним щелчком мыши. Для квадратных и круглых труб TubesT позволяет генерировать траекторию инструмента по последовательности торцов трубы или по интервалу длины трубы. Отчет о раскрое чистого листа данных, чтобы облегчить оператору управление производственным графиком.

Основные преимущества:

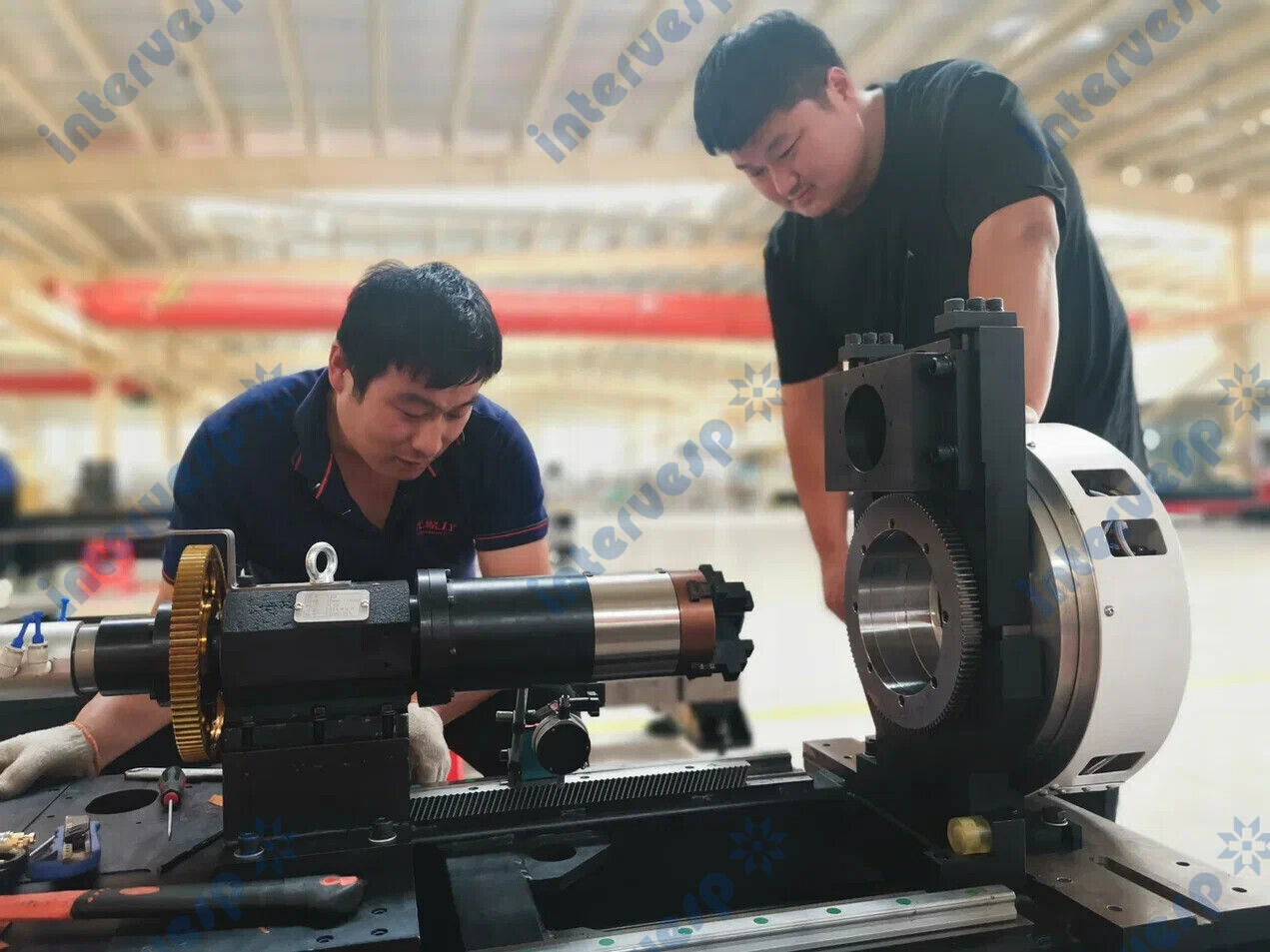

Квадратное отверстие с хорошей геометрической проходимостью;
Интеллектуальная регулировка усилия зажима в зависимости от типа трубы и требований обработки;

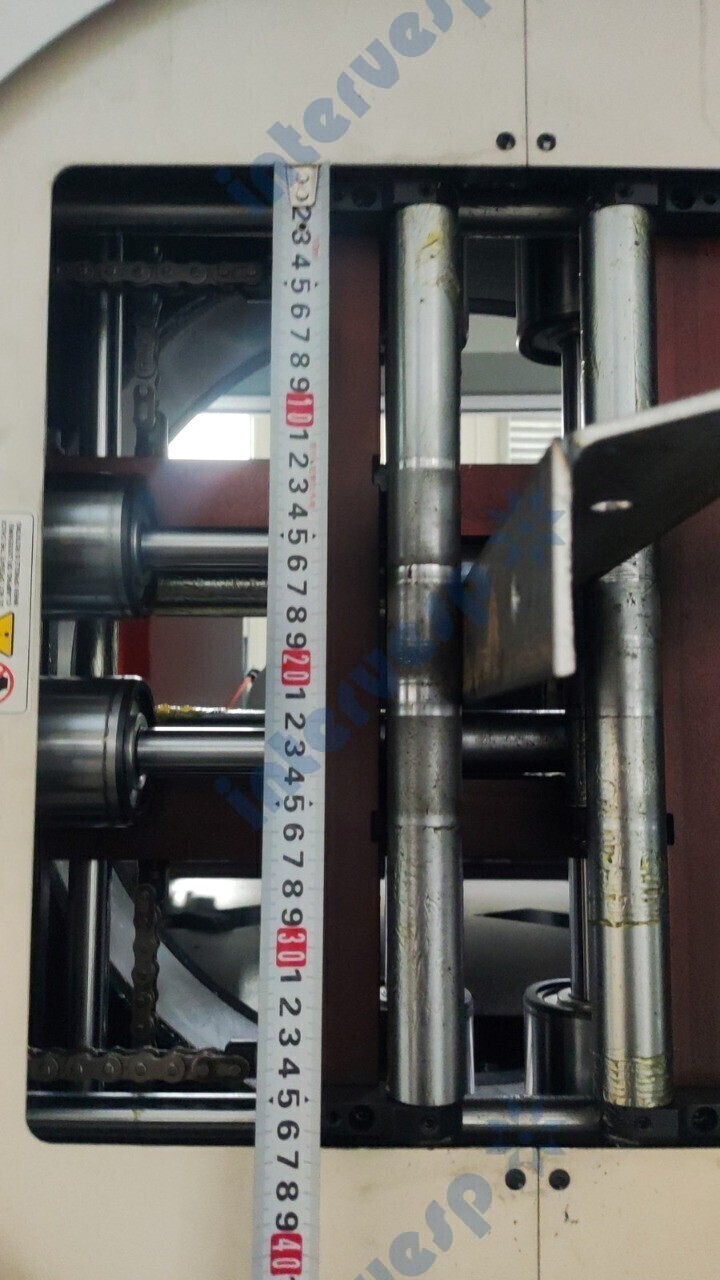

Зажимной патрон с полным ходом без необходимости ручной регулировки;
Вдвое большее усилие зажима по сравнению с обычными патронами благодаря 8-ми цилиндровой конструкции;
Прецизионный высокомощный привод с зубчатой передачей;
Повышенный уровень пылезащиты;
Удлиненная конструкция заднего зажимного патрона позволяет осуществлять резку «с нулевой длиной хвоста трубы» с закреплением на двух патронах;
Надежный зажим и фиксация различных типов труб и профиля: трубы с квадратным, круглым, прямоугольным, овальным сечением, плоскоовальные трубы, швеллеры

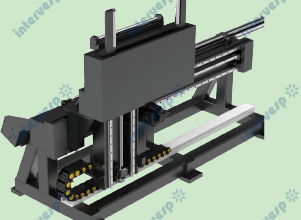

Поддержка сервопривода:
Самостоятельно разработанная система поддержки с сервоприводом может регулировать высоту в режиме реального времени в соответствии с высотой трубы, когда она вращается, чтобы обеспечить идеальную поддержку во время процесса резки.
Преимущества производительности:
Хорошая устойчивость, большие и маленькие трубы могут быть компетентными и могут быть самоцентрирующимися для различных труб;
Прочная опора и несущая способность, один опорный материал тяжелой трубной арматуры может достигать 350 кг;
Последующее действие хорошее, трехсторонние ролики, подача более плавная

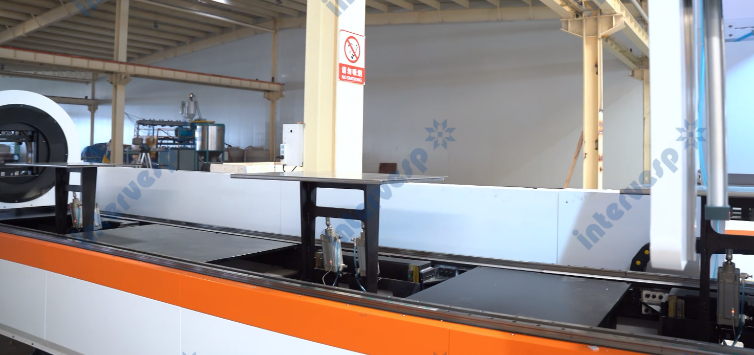

ПЕРЕДНЯЯ ПОДДЕРЖКА ТРУБЫ (ПРИНИМАЮЩИЙ СТОЛ) С СЕРВОПРИВОДОМ 6 МЕТРОВ
Конструкция задней опоры специально для готовой детали длинной до 1 м и труб небольшого размера, если длина больше 1 метра он может трястись из-за веса и длины, это определенно влияет на стабильность лазерной головки и производительность резки, в то же время она также приведет к погрешности режущей головки, и обрабатывающие трубы.
Опция: полуавтоматическая система подачи заготовок
Технические характеристики
Основные параметры | |
Размер резки (мм) | L≦12500мм |
Диаметр обрабатываемой круглые трубы | 20-350 |
Диаметр обрабатываемой квадратные трубы | 20-350 |
Точность позиционирования (мм) | ±0,03 мм |
Точность репозиционирования (мм) | ±0,05 мм |
Максимальная скорость (м/мин) | 50 м/мин |
Максимальное ускорение | 1.0G |
Минимальная длина хвоста заготовки | мм ≦80mm |
Вес загрузки | 4500 кг |
Система управления | FSCUT5000 |
Ход по каждой оси: | |
Ход по оси X | 1200мм |
Ход по оси Y | 13250мм |
Ход по оси Z | 550мм |
Смазка | Автоматическая смазка (смазка по осям Y, Z) |
Вспомогательный газ | Кислород, азот, воздух |
Экологические требования | |
Температура рабочей среды | +5℃-45℃ |
Температура рабочей среды лазера | + 10℃-45℃ |
Температура окружающей среды при отключении лазера: | +5℃-45℃ |
Влажность рабочей среды лазера: | 20%-75% |
Вес станка | 17600 кг |
Возможные опции: | Полуавтоматическая система подачи заготовок |
Автоматическая система загрузки и выгрузки | |
Возможная опция: ПО TubesT 3D | |
Возможная опция: поворотная лазерная головка | CYPCUT BLT 5 |
