Сварочный робот IMC-SR20/1700 6 осей

Китай

Основные характеристики

Тип оборудования: Оптоволоконный роботизированный сварочный комплекс

Количество осей: 6 осей

Грузоподъёмность робота: 20 кг

Рабочий радиус: 1718 мм

Повторяемость позиционирования: ±0.03 мм

Сварочный источник: Raycus 3 кВт

Тип сварки: Оптоволоконный

Диапазон толщины сварки: 0.5–8 мм

Преимущества

Высокая точность сварки
Наличие технического зрения
В 3–10 раз быстрее традиционной TIG/MIG сварки
Почти не требует последующей обработки
Подходит для разных материалов и толщин

Связь с ведущим специалистом

+375 (29) 150 81 81 +375 (17) 374 65 01

Шеф-монтаж и пуско-наладка

Осуществляем запуск поставленного оборудования

Сервис

Собственный штат наладчиков

Гарантия

Выезд специалистов во время гарантийного периода

Лизинг

Приобретение оборудования в лизинг на выгодных условиях

Получить предложение

Описание товара

Распечатать

Введение:

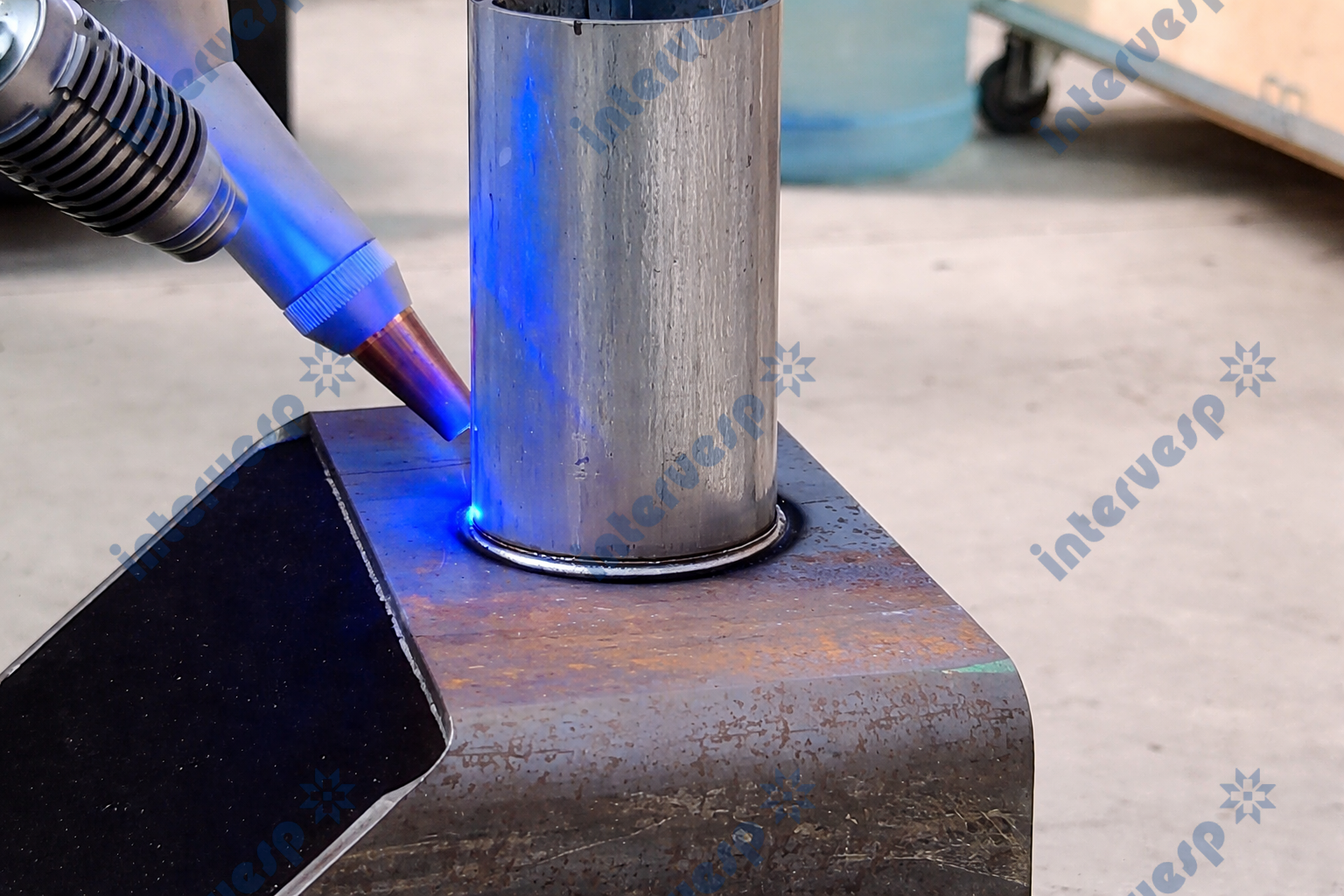

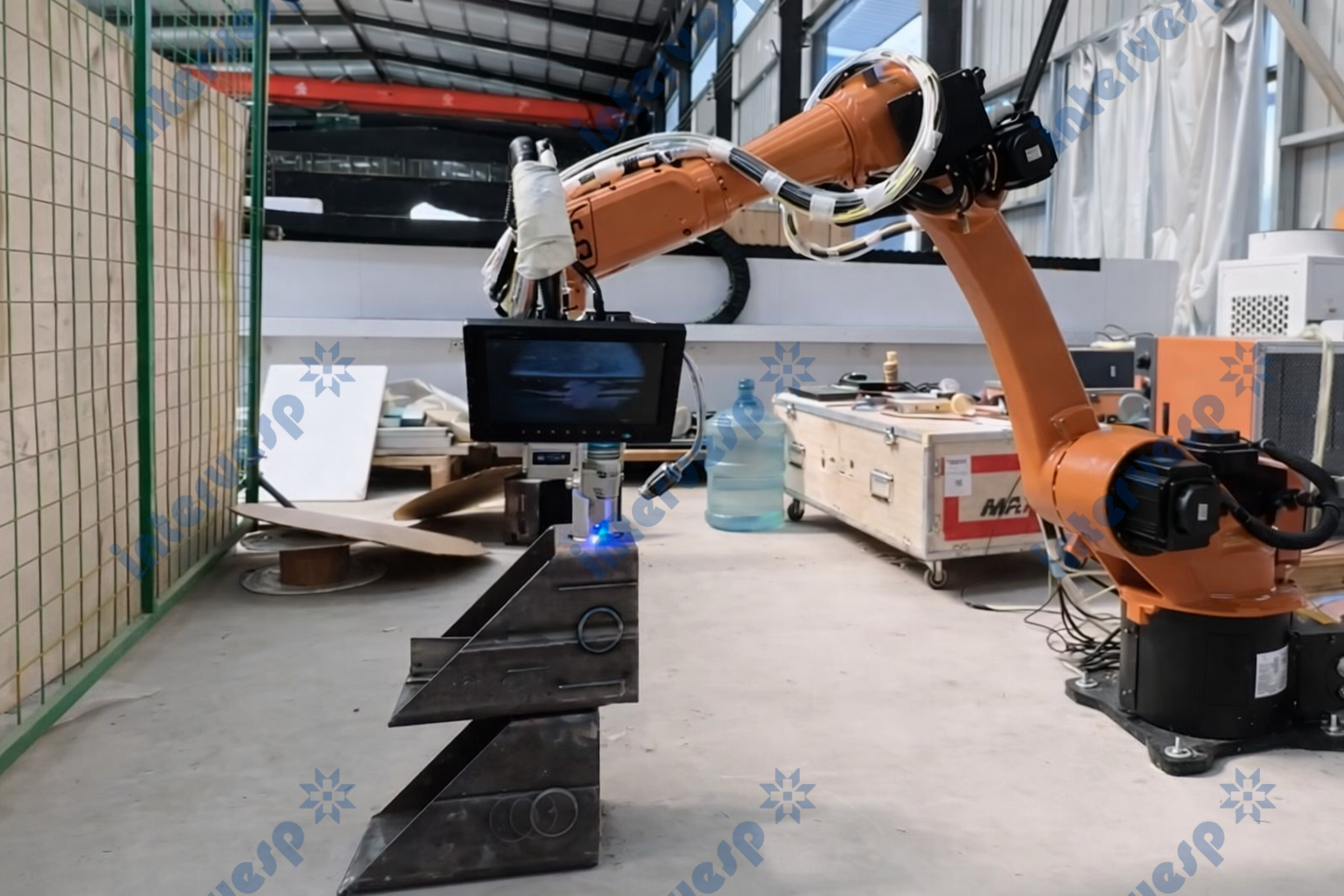

Роботизированный сварочный комплекс предназначен для автоматизации процессов сварки металлоизделий.

Применение промышленного робота позволяет обеспечить стабильное качество сварных швов, повысить производительность и снизить влияние человеческого фактора.

Комплекс может использоваться на предприятиях машиностроения, металлоконструкций, судостроения и других отраслей, где требуется серийное или повторяющееся выполнение сварочных операций.

Общая концепция:

Это роботизированный комплек сварки, состоящий из:

промышленного 6-осевого робота-манипулятора
лазерного сварочного источника
системы управления
подачи проволоки

ОСНОВНЫЕ КОМПОНЕНТЫ:

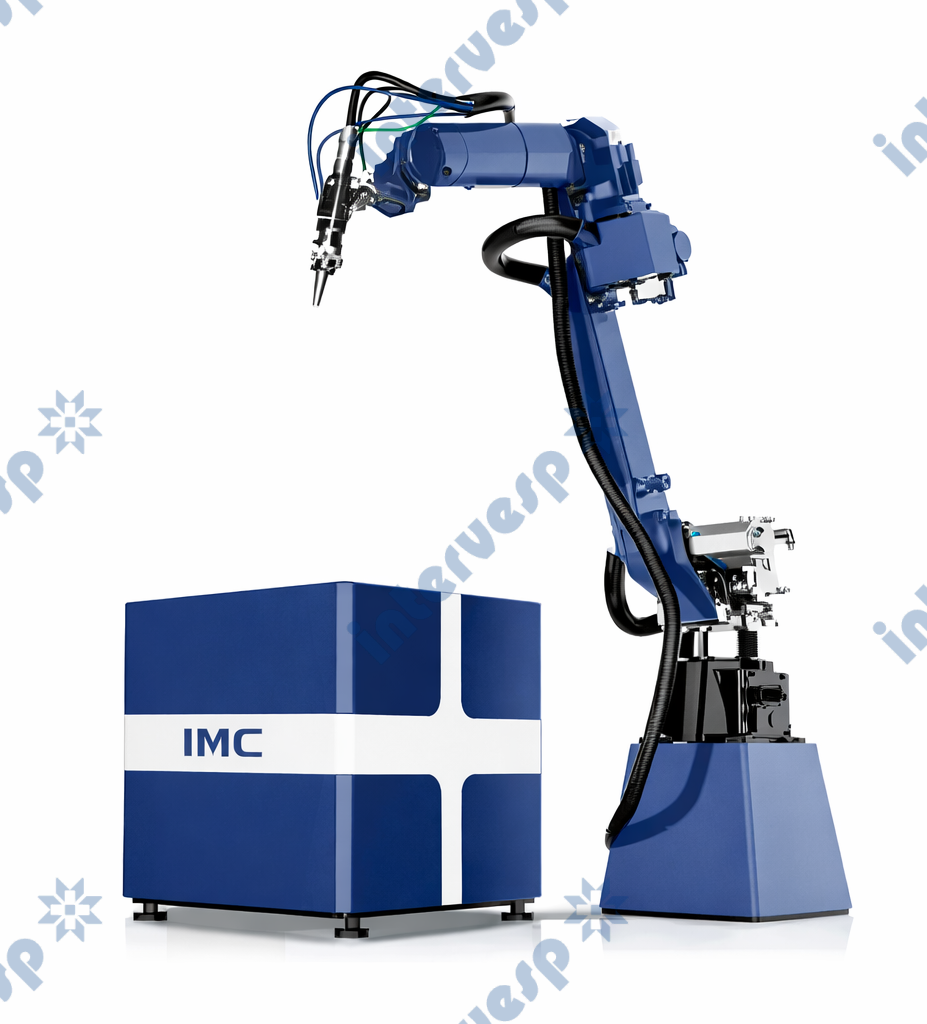

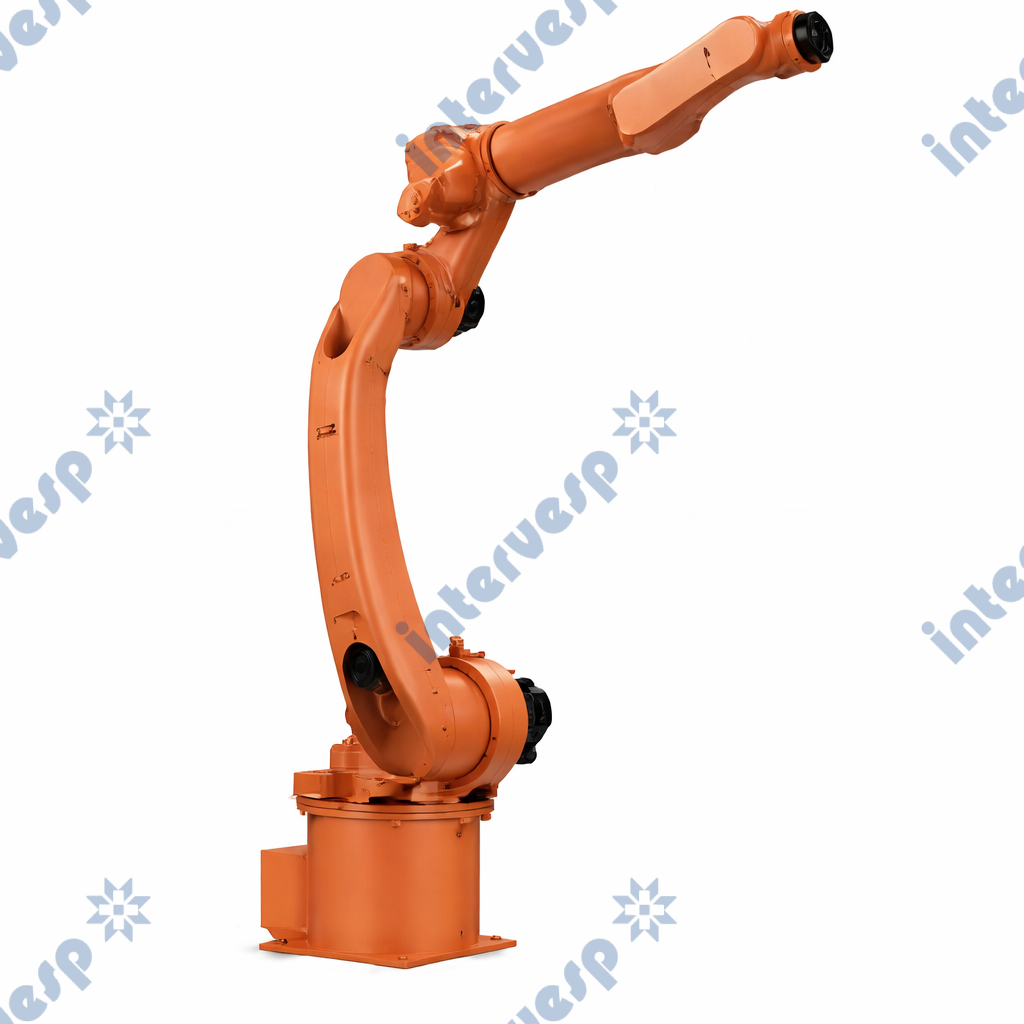

Роботизированная рука SR20/1700:

-грузоподъемность — 20 кг

-рабочий радиус — 1718 мм

-точность повторения — ±0.05 мм

Особенности:

-кабели проходят внутри руки

-высокая скорость движения до 2.5 м/с

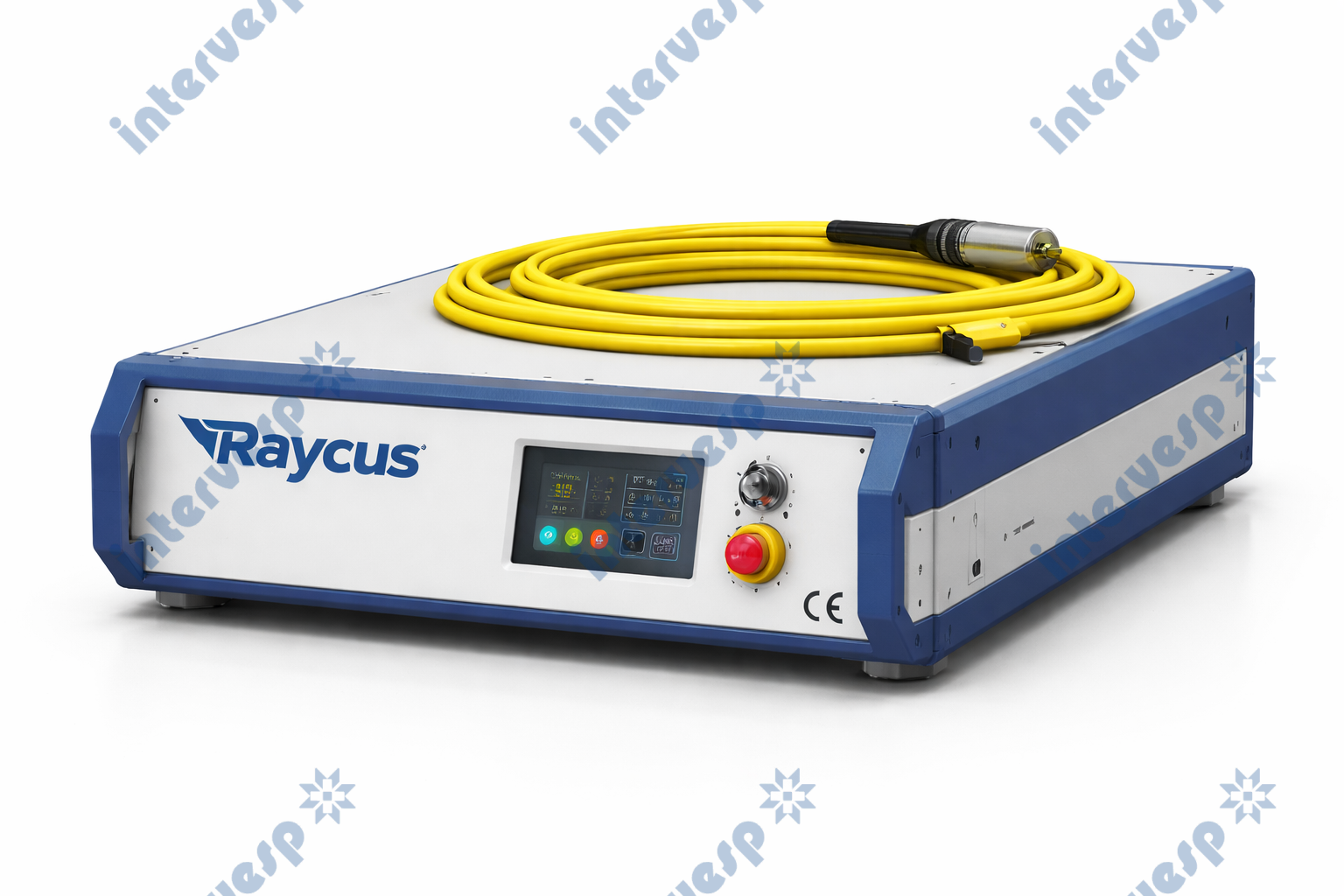

Применяемый источник лазерной сварки Raycus CE

Одномодульные волоконные лазер непрерывного излучения Raycus

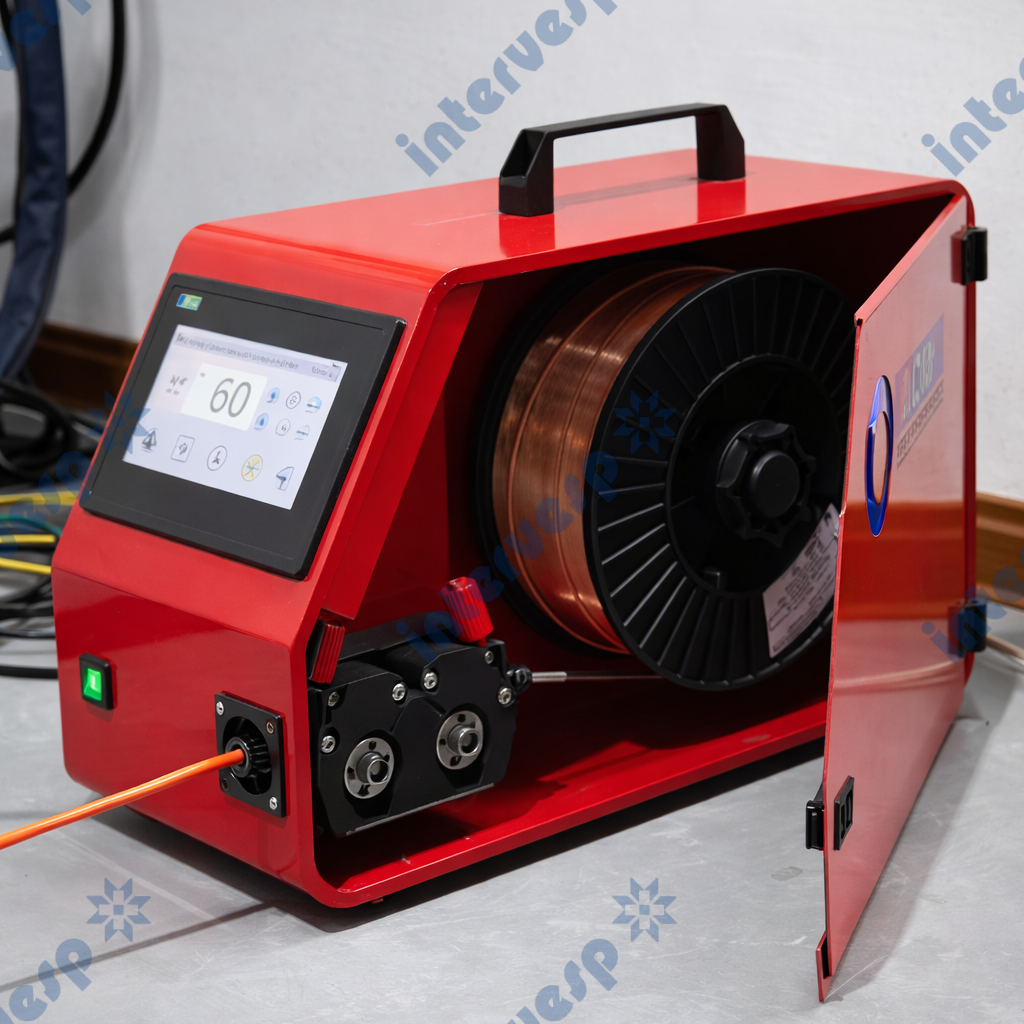

Устройство подачи сварочной проволоки с сервомотором:

Серво-подача проволоки — это система подачи сварочной проволоки, в которой движение контролируется серводвигателем (servo motor), а не обычным мотором.

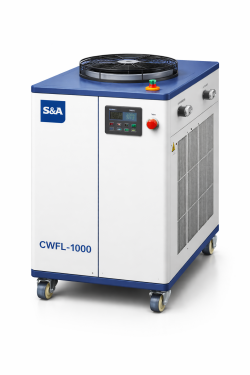

Водяное охлаждение чиллер S&A:

Чиллер предназначен для охлаждения лазерной системы — он отводит тепло от лазерного источника и сварочной головы, поддерживая стабильную температуру и обеспечивая надёжную и точную работу оборудования.

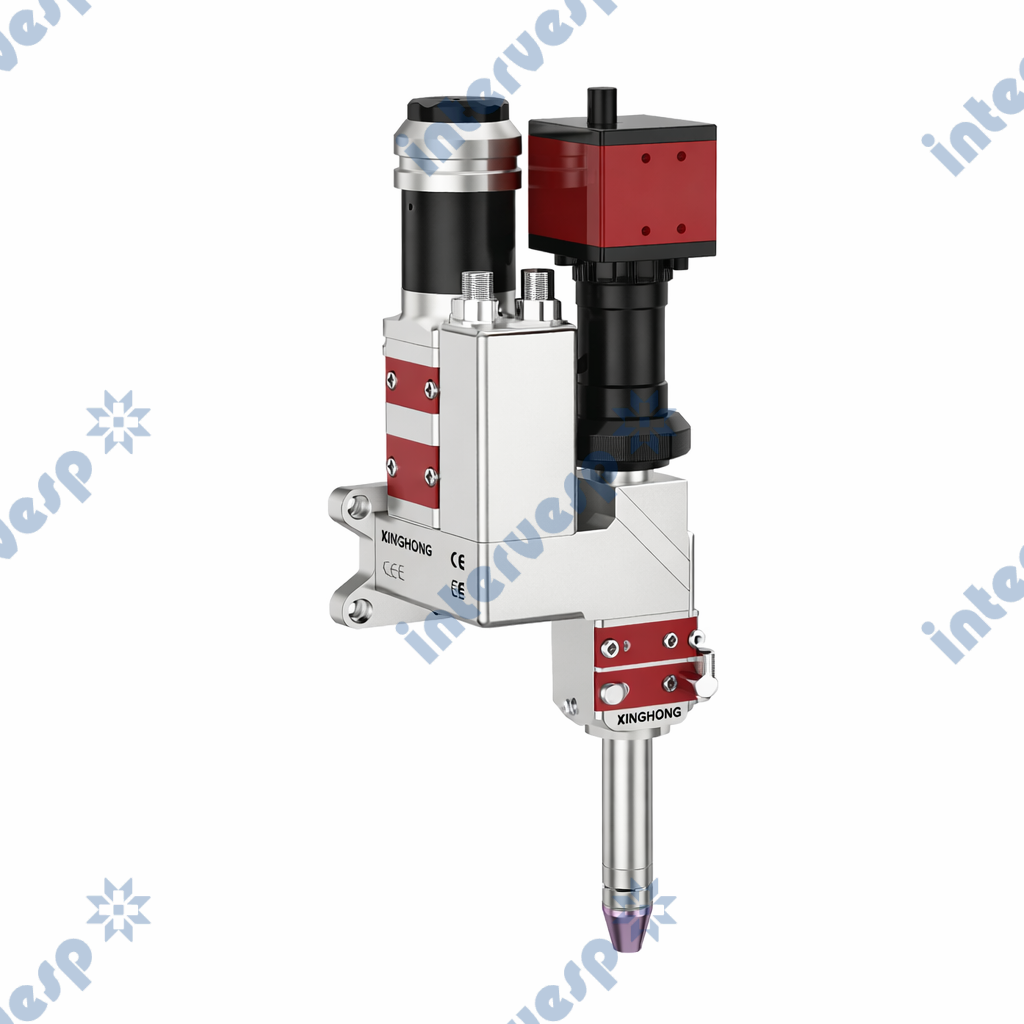

Система управления Xinghong HW60P (с CCD-камерой) :

Xinghong HW60P — это промышленная система лазерной сварки (чаще — сварочная голова/модуль), которая используется в роботизированных комплексах. Она предназначена для высокоточной сварки металлов с использованием волоконного лазера.

Интегрированная CCD-камера
Позволяет:

видеть зону сварки
использовать системы машинного зрения

выполнять точное позиционирование шва

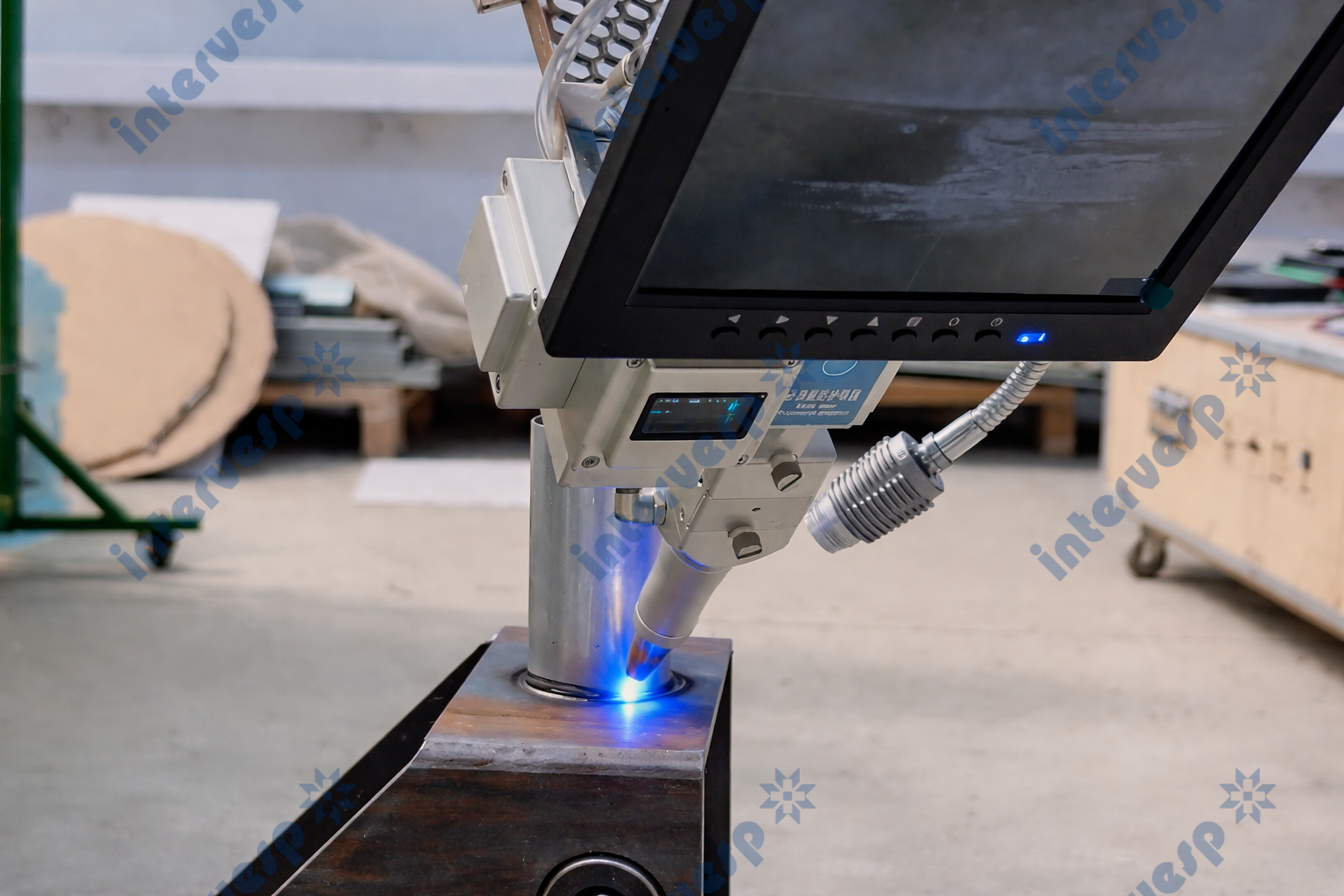

ССD - камера

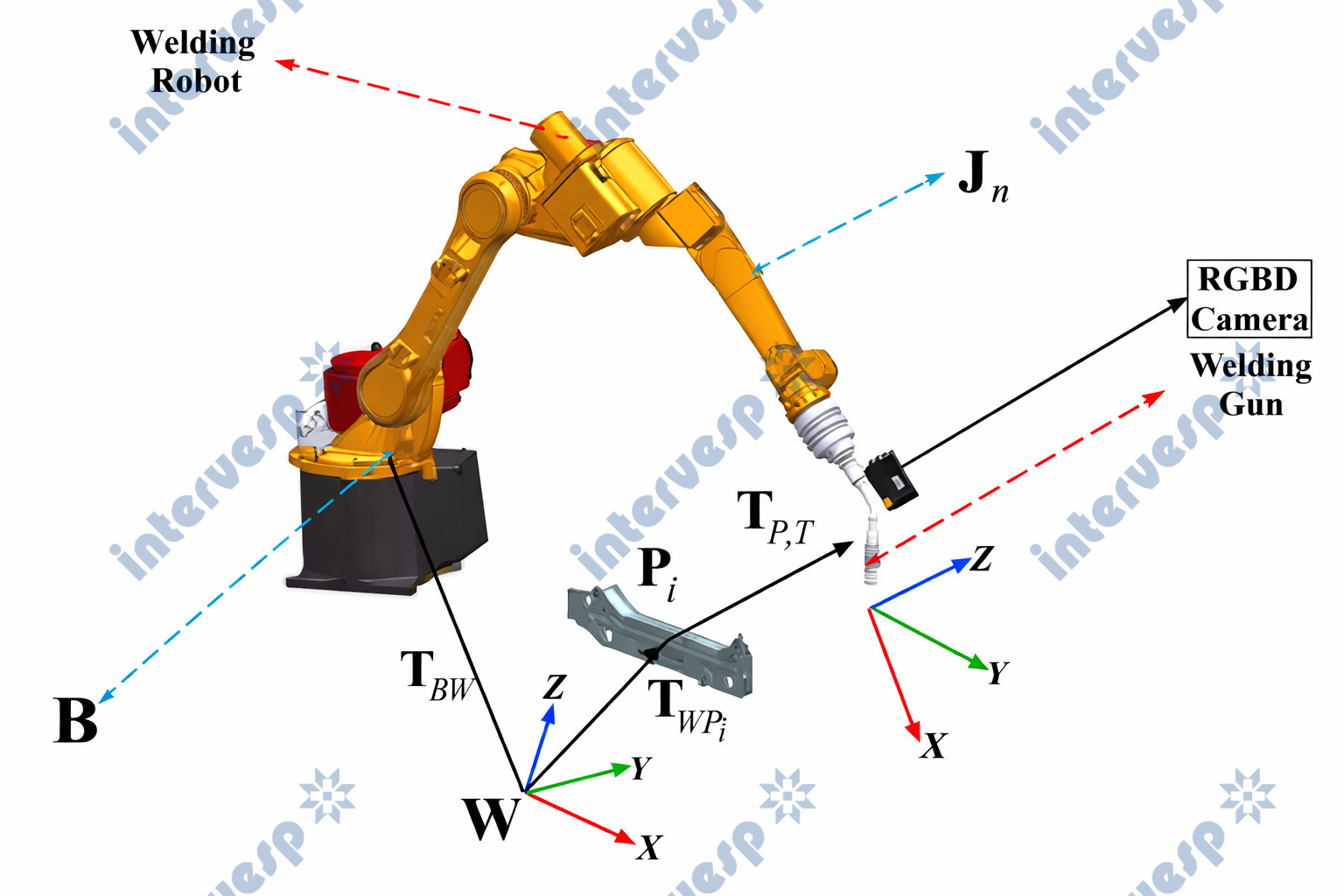

Встроенная CCD-камера выполняет:

автоматический поиск шва
отслеживание линии сварки в реальном времени
корректировку траектории робота
повышение точности и снижение брака

Это позволяет компенсировать неточности заготовок и исключить ручную настройку.

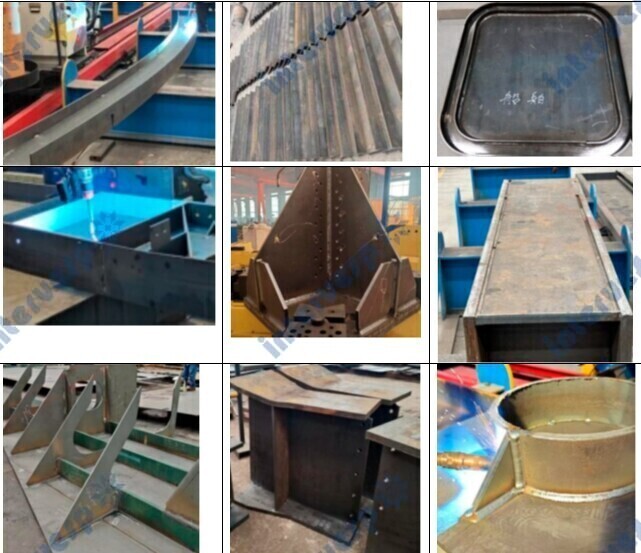

Типы обрабатываемых изделий:

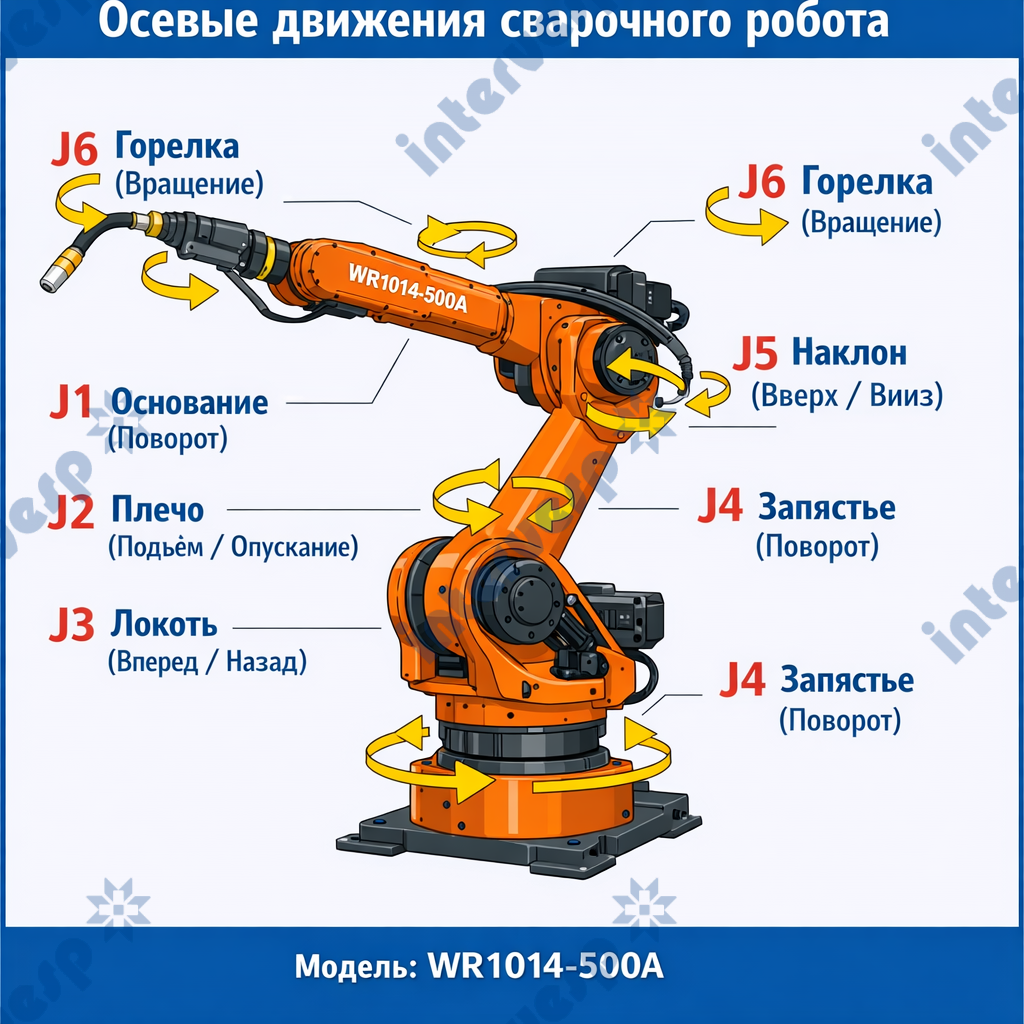

Что делает каждая ось:

Ось	Функция
J1	Поворот робота вокруг основания (влево-вправо) ±165°
J2	Поднимает и опускает «плечо» робота +155° ~ −90°
J3	Движение «локтя», выдвигает руку вперед/назад +70° ~ −200°
J4	Поворот запястья вокруг оси руки ±170°
J5	Наклон запястья вверх/вниз ±120°
J6	Вращение сварочной горелки ±360°
