Сварочный комплекс IMC HS-R6-165 6 осей TIG для сварки шкафов из нержавеющей стали

Китай

Основные характеристики

Тип оборудования: роботизированный сварочный комплекс TIG

Количество осей: 6

Грузоподъёмность робота: 165 кг

Рабочий радиус: 2483 мм

Повторяемость позиционирования: ±0.05 мм

Преимущества

Повторяемость ±0.05 мм обеспечивает стабильное качество сварки
Уменьшение зависимости от квалификации сварщиков
Устойчивость к высокой температуре и вредной среде
Подходит для разных типов изделий
Снижение влияния человеческого фактора

Связь с ведущим специалистом

+375 (29) 150 81 81 +375 (17) 374 65 01

Шеф-монтаж и пуско-наладка

Осуществляем запуск поставленного оборудования

Сервис

Собственный штат наладчиков

Гарантия

Выезд специалистов во время гарантийного периода

Лизинг

Приобретение оборудования в лизинг на выгодных условиях

Получить предложение

Описание товара

Распечатать

Введение:

Сварочный комплекс IMC HS-R6-165 6 осей TIG — это промышленный шестиосевой робот для дуговой сварки, предназначенный для автоматизации производственных процессов.

Компактная конструкция, высокая точность и стабильность работы делают его идеальным решением для серийного производства.

Робот оснащён современными сервоприводами и совместим с источниками питания ведущих мировых брендов, что обеспечивает стабильную сварку, высокое качество швов и повторяемость операций.

Применяется в:

-производстве металлических шкафов и корпусов

-автомобилестроении

-мотоциклетной промышленности

-машиностроении

-металлоконструкциях

Применение и примеры:

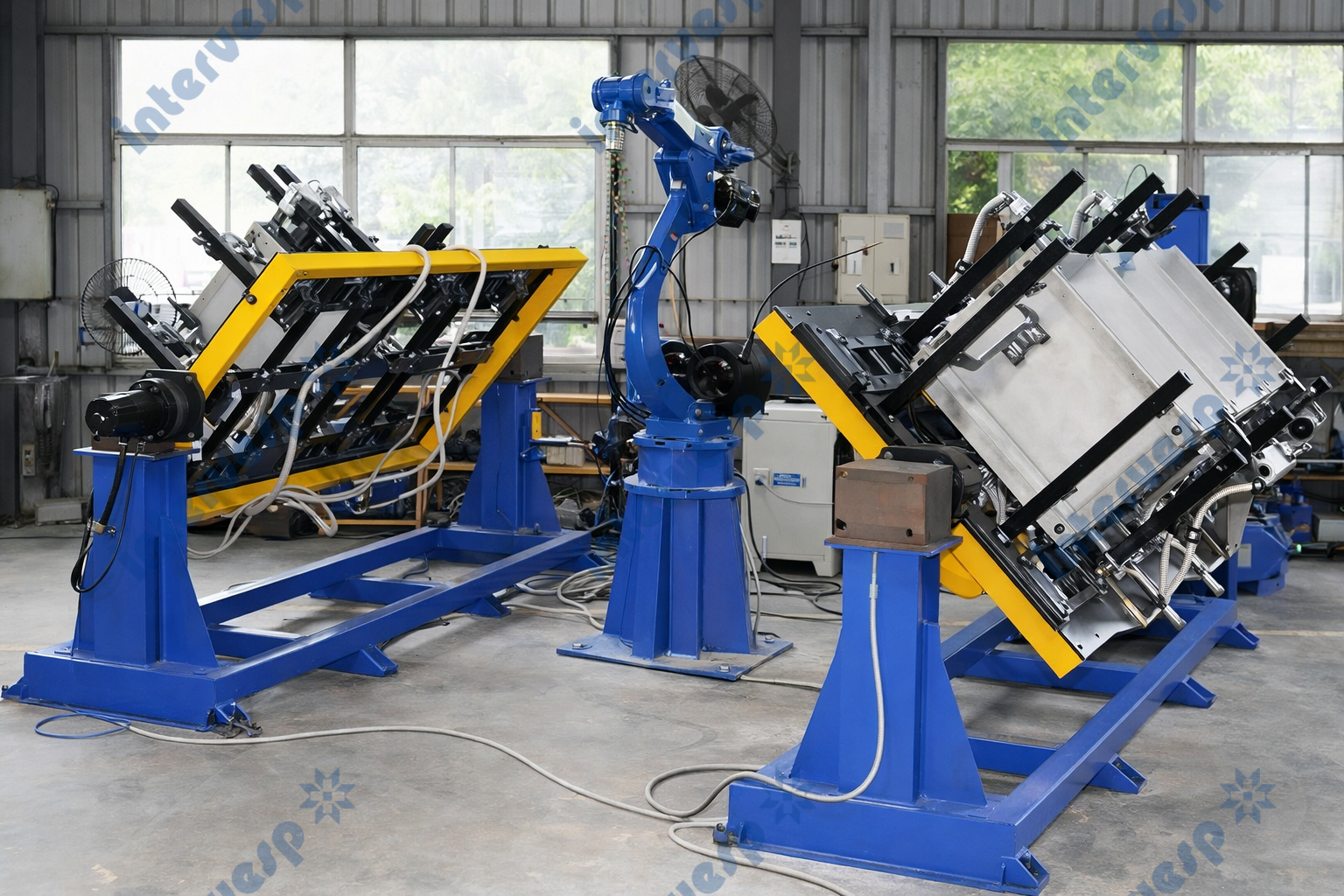

Шестипозиционная компоновка позиционера обеспечивает длительную непрерывную сварку, значительно повышая её эффективность и качество.
Позиционер позволяет зафиксировать деталь за один раз и автоматически выполнять поочерёдную сварку четырёх углов изделия, эффективно снижая деформации.
Установка обеспечивает автоматическую сварку при ручной загрузке заготовок, улучшая качество и производительность, а также снижая себестоимость производства. Устраняет проблемы нестабильного качества и низкой эффективности ручной сварки.
Робот заменяет ручной труд в сварке — отрасли с высоким уровнем риска (высокая температура, дуговое излучение и сварочные газы негативно влияют на здоровье работников).
Использование сварочных роботов — это неизбежная тенденция, обусловленная не только рыночным развитием, но и необходимостью технологической модернизации.

Общая концепция:

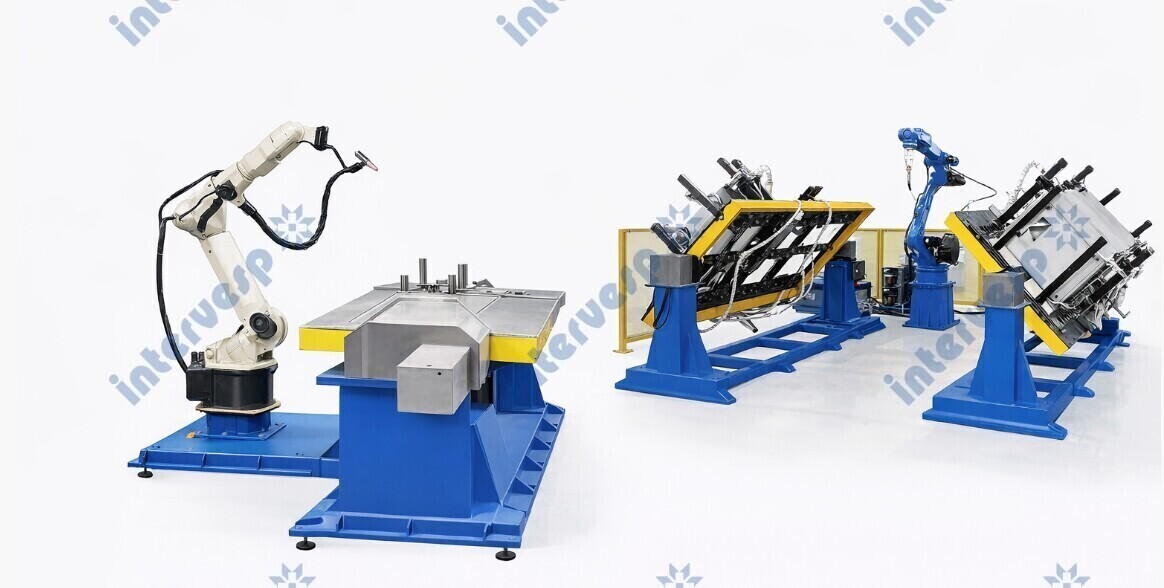

Это роботизированный комплекс дуговой сварки (TIG), состоящий из:

-промышленного 6-осевого робота-манипулятора

-сварочного источника TIG

-системы управления (контроллер и панель оператора)

-сварочной TIG-горелки

-системы подачи защитного газа (аргон)

-позиционера (вращателя изделия)

-системы охлаждения горелки (при необходимости)

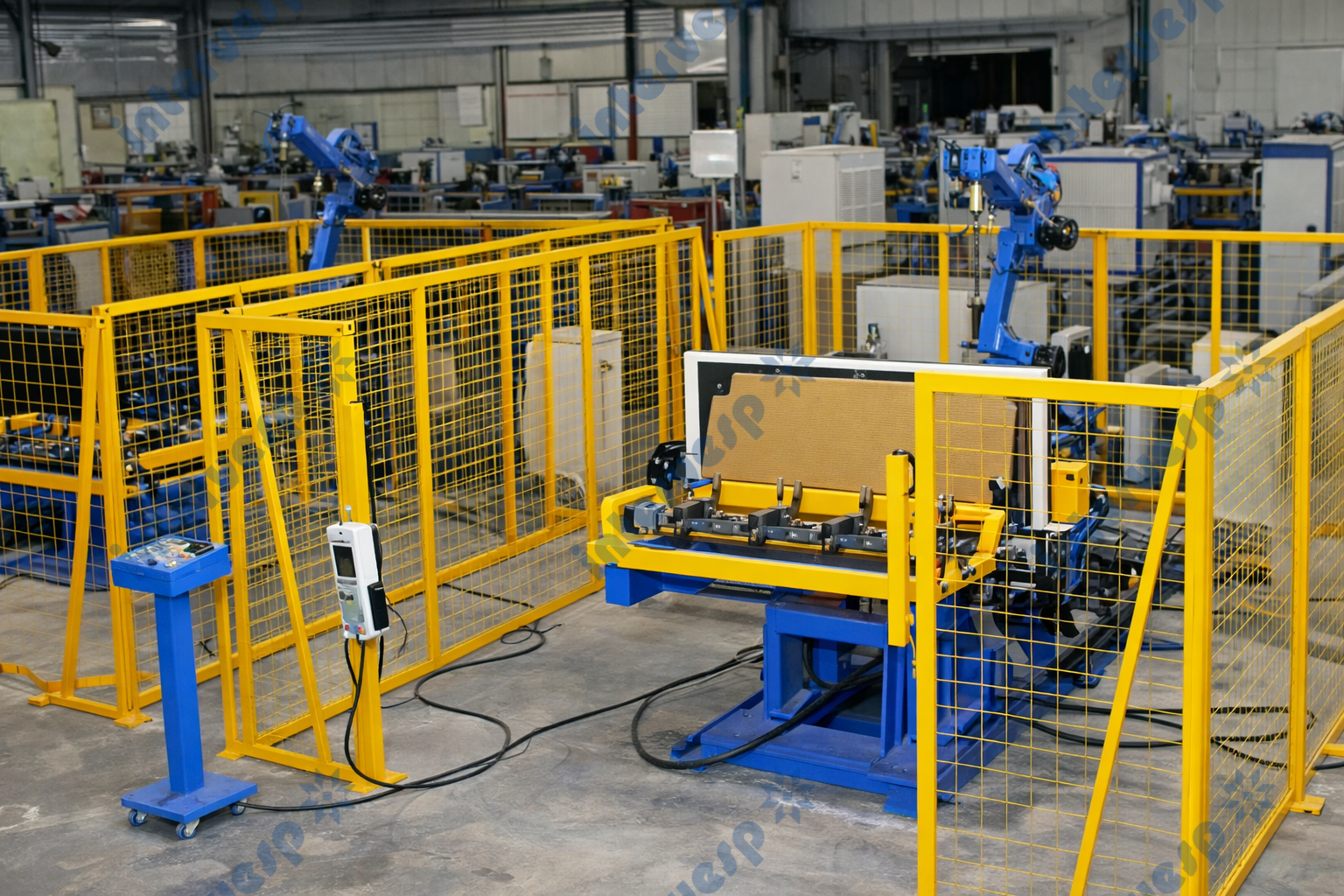

-системы безопасности (ограждения, датчики)

ОСНОВНЫЕ КОМПОНЕНТЫ:

Роботизированная рука HS-R6-10:

-грузоподъемность — 165 кг

-рабочий радиус — 2483 мм

-точность повторения — ±0.05 мм

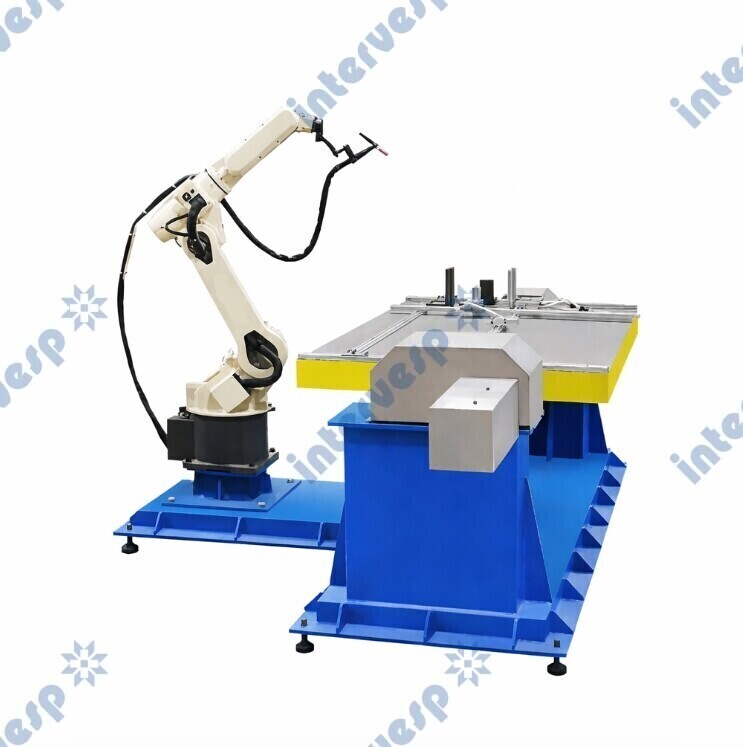

Позиционер сварочного комплекса:

Комплекс оснащён одноосевым сварочным позиционером с функцией вращения изделия, что обеспечивает подачу шва в оптимальное положение и повышает качество сварки. Возможна работа с двумя позиционерами для организации непрерывного производственного цикла.

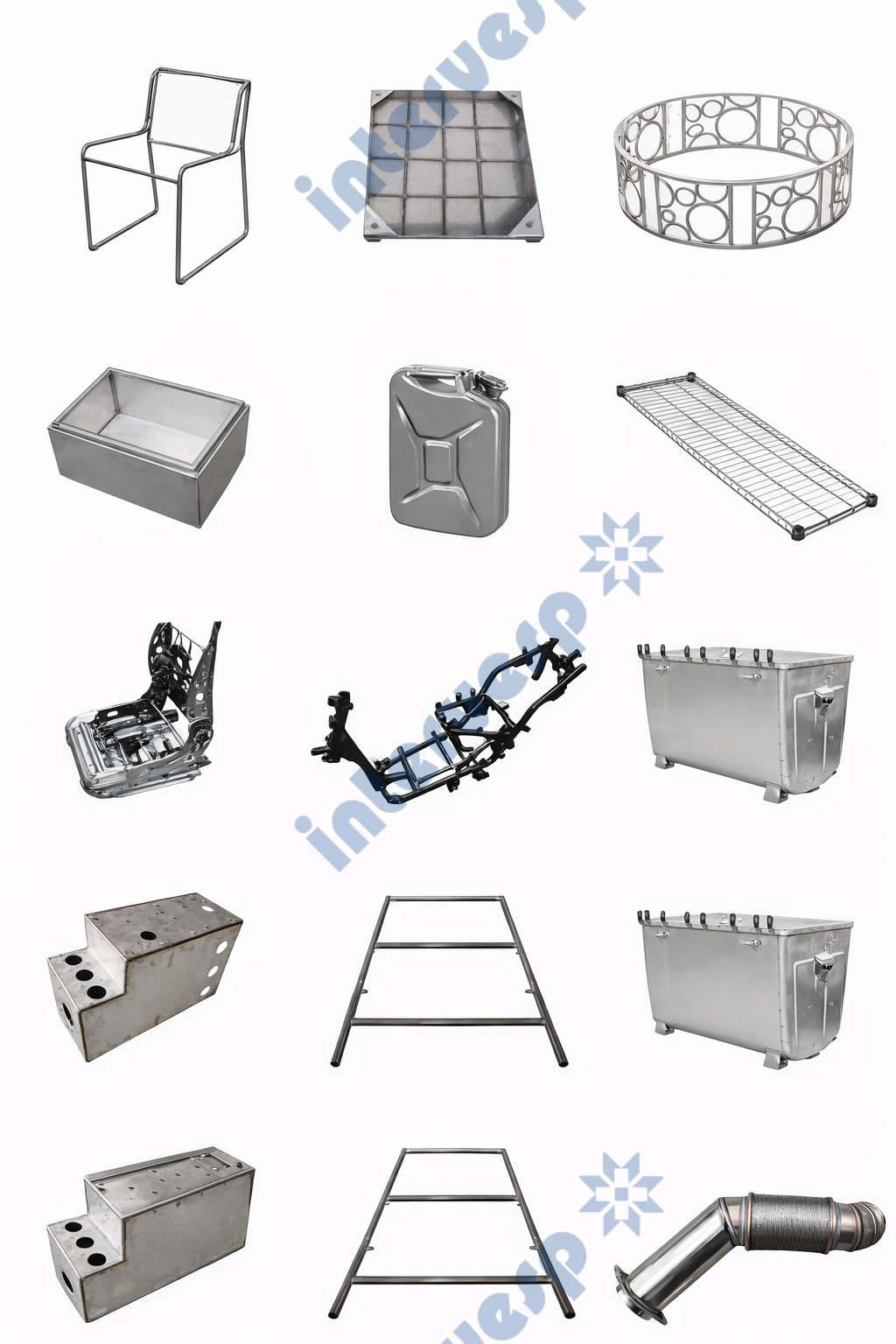

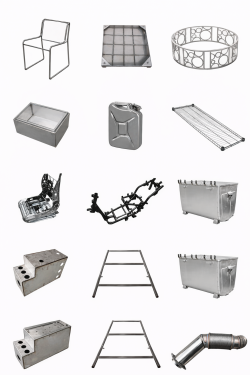

Типы обрабатываемых изделий:

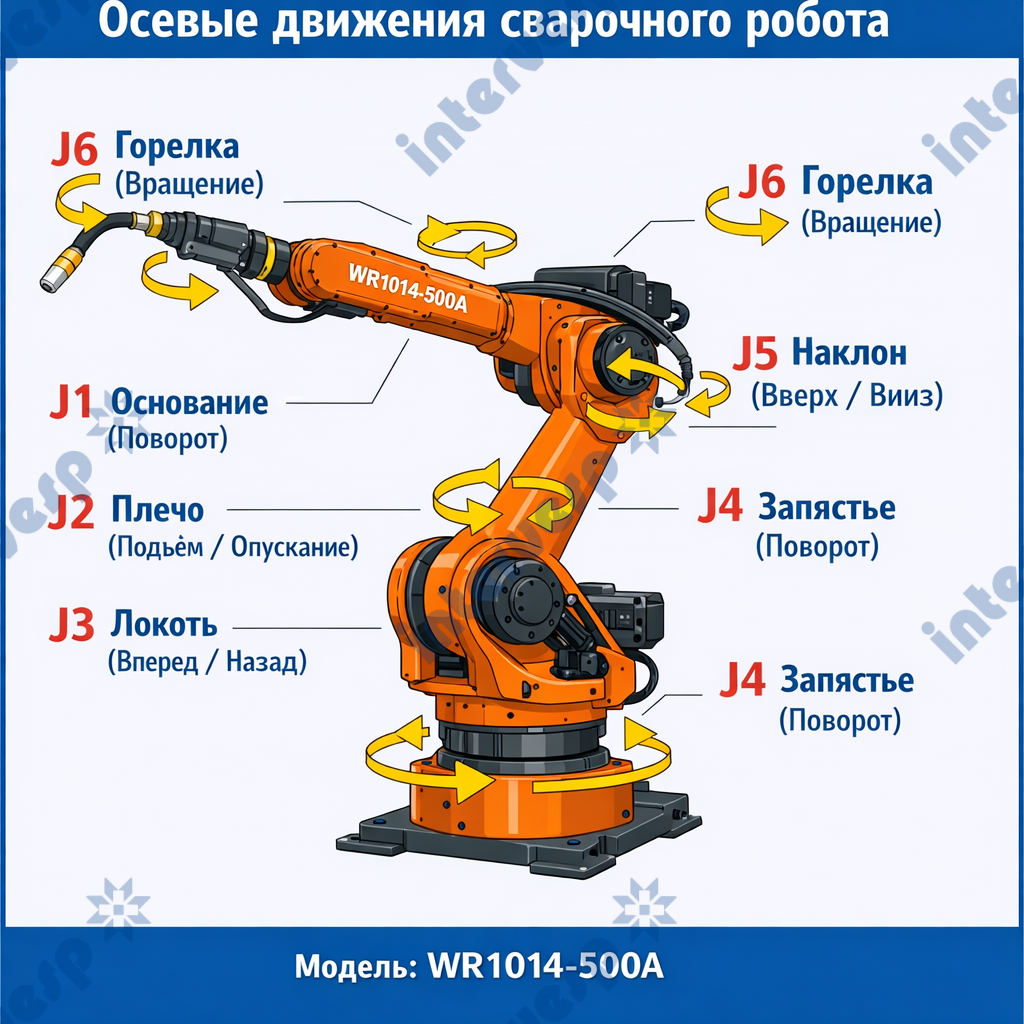

Что делает каждая ось:

Ось	Функция
J1	Поворот робота вокруг основания (влево-вправо)
J2	Поднимает и опускает «плечо» робота
J3	Движение «локтя», выдвигает руку вперед/назад
J4	Поворот запястья вокруг оси руки
J5	Наклон запястья вверх/вниз
J6	Вращение сварочной горелки
