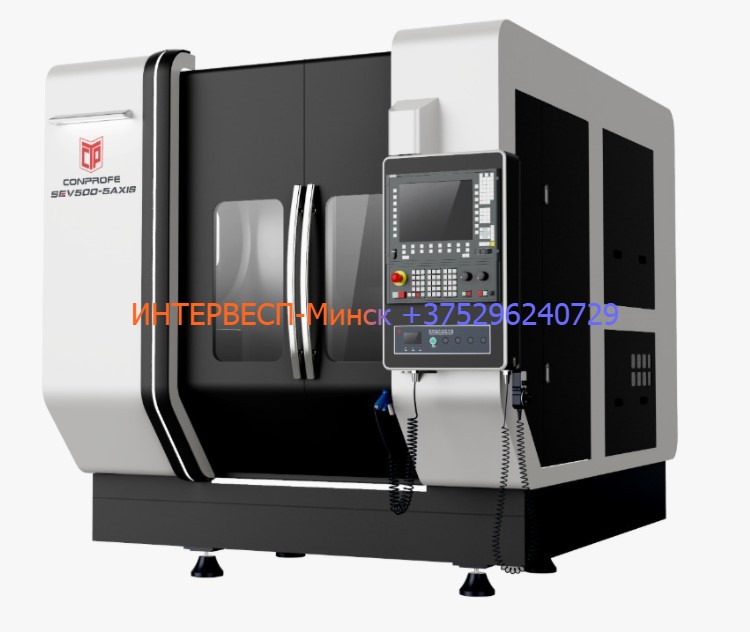

SEV-500-5Axis ультразвуковой высокоточный 5-осевой обрабатывающий центр ЧПУ

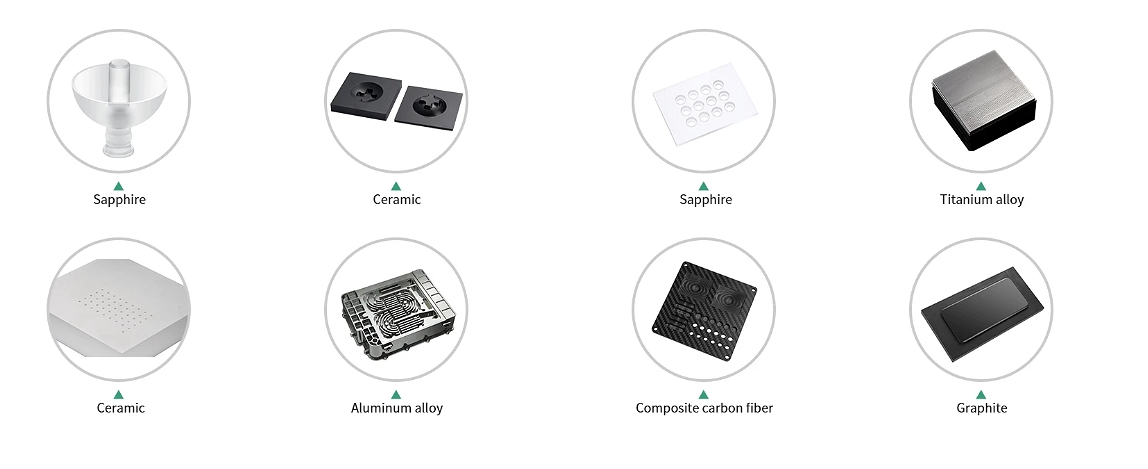

Твёрдые хрупкие материалы, такие как керамика, сапфир, стекло, графит. Также композит с углеродным волокном, труднообрабатываемые сплавы (жаропрочные и титановые).

SEV-500-5 осевой — эффективное решение для 5-ти осевой обработки сложных деталей за один установ с уникальной точностью.

Обработка металлов и сплавов (медь, сталь до 70HRC, титановые и жаропрочные сплавы), композитных материалов (углепластик), твердых и хрупких материалов (стекло, сапфир, графит, кварцевое стекло, керамика).

SEV-500-5 осевой с ультразвуковой обработкой обеспечивает:

• Снижение тепла на 30%.
• Снижение Сил резания на 50%.
• Повышение Стойкости инструмента в 2 ~ 10 раз.
• Уменьшение дефектного слоя при обработке хрупких материалов на 40%.
• Достижение шероховатости до Ra<0,01 мкм – ЗАМЕНА ПОЛИРОВКИ.
• Повышение технологической эффективности оборудования.
• Сокращение производственного цикла.
• Экономически эффективное решение для обработки сложных деталей за один установ с высокой точностью.
• Высокая точность, чистота обработки и отсутствие заусенцев (даже при перекрёстном сверлении), значительное повышение стойкости инструмента благодаря технологии ультразвукового шпинделя.
• Ультракомпактный станок с наклонно-поворотным столом с мощным пневмотормозом с большим потенциалом обработки.
• Круглосуточный непрерывный режим работы станка.
• 3D-щуп для многоосевой компенсации.

SEV-500-5осей Стандартная комплектация:

• Ультразвуковой* Шпиндель HSK-А63 20 000 об/мин 20кВт.
• Система ЧПУ Siemens 840Dsl с ЖК монитором 12″ с возможностью непрерывной 5-осевой обработки с RTCP-функцией.

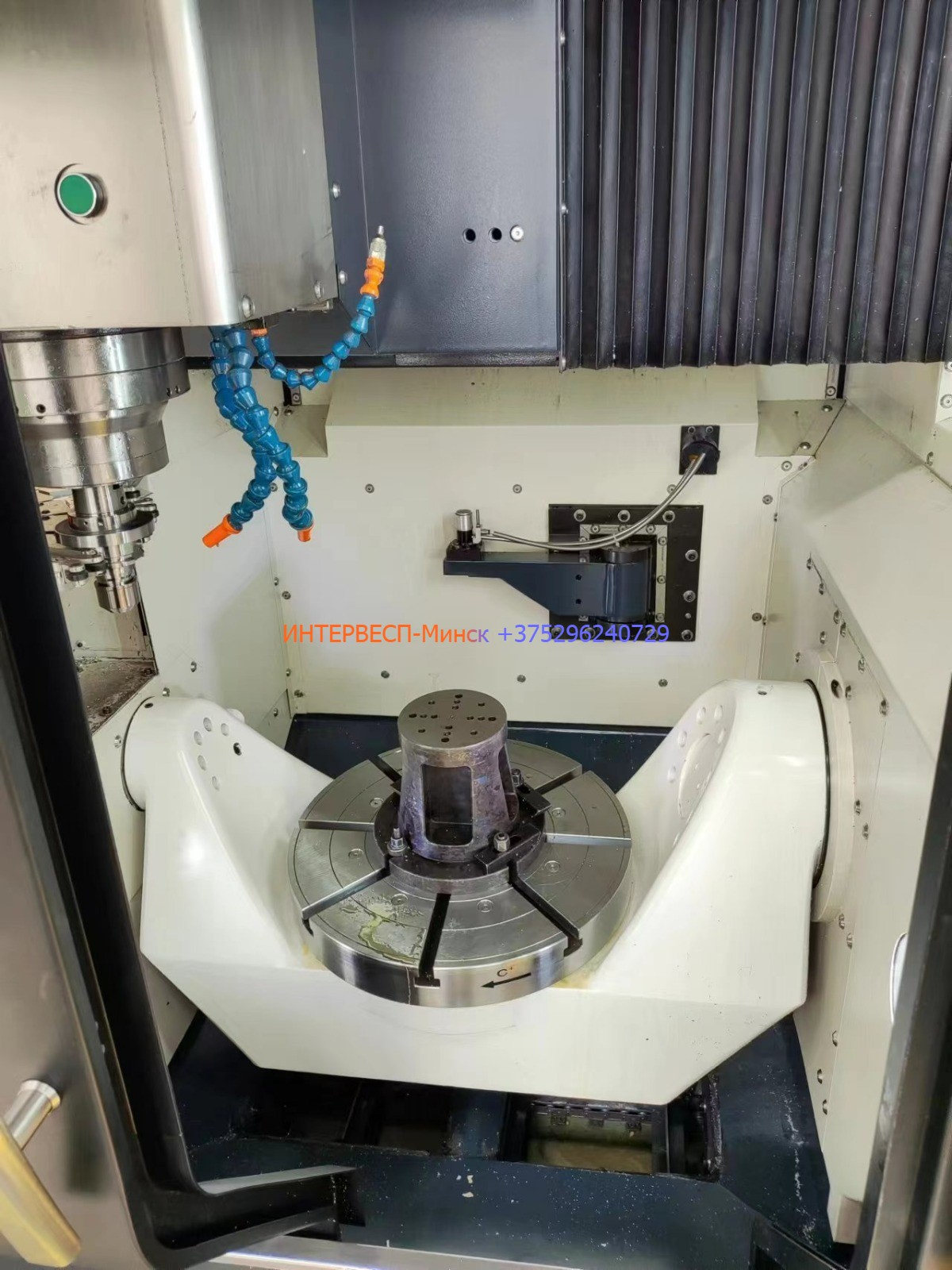

• A/C оси DD 5-осевой поворотный стол.
• RS-232 интерфейс, Ethernet.
• Интеллектуальный цифровой ультразвуковой генератор*.
• Система охлаждения УЗ шпинделя.
• Контактный датчик настройки инструмента.
• Высокоточные линейки и датчики Heidenhain 0.1мкм.
• Высокоточные ШВП и направляющие THK Япония.
• Теплообменник электрошкафа.
• Система подачи СОЖ.
• Пистолет подачи СОЖ.
• Бак СОЖ со скиммером дискового типа.
• Система автоматической смазки.
• Система автоматического отключения станка.
• Полное защитное ограждение.
• Светодиодное освещение рабочей зоны.
• Трёхцветная лампа индикации режима работы станка.
• Ручной маховичок управления.
• Прямое нарезание резьбы.

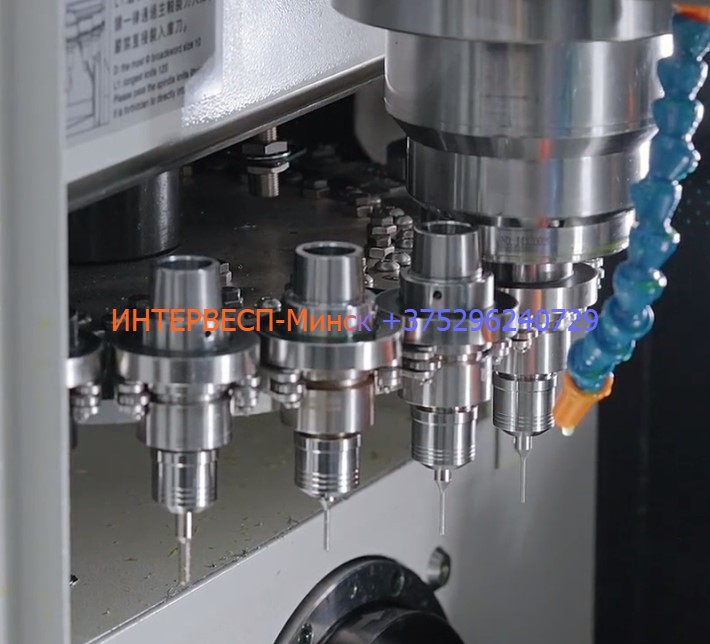

• Магазин смены инструментов типа “Зонт” 18поз.
• Трансформатор.
• Комплект подкладок и болтов для выравнивания станка.
• Комплект инструмента и Инструкция оператора.
