SEV-350-5-осей Ультразвуковой высокоточный 5-осевой обрабатывающий центр ЧПУ

SEV-350-5-осей Ультразвуковой высокоточный 5-осевой обрабатывающий центр ЧПУ
SEV-350-5-осей Ультразвуковой высокоточный 5-осевой обрабатывающий центр ЧПУ
SEV-350-5-осей Ультразвуковой высокоточный 5-осевой обрабатывающий центр ЧПУ
SEV-350-5-осей Ультразвуковой высокоточный 5-осевой обрабатывающий центр ЧПУ
SEV-350-5-осей Ультразвуковой высокоточный 5-осевой обрабатывающий центр ЧПУ
SEV-350-5-осей Ультразвуковой высокоточный 5-осевой обрабатывающий центр ЧПУ
SEV-350-5-осей Ультразвуковой высокоточный 5-осевой обрабатывающий центр ЧПУ
SEV-350-5-осей Ультразвуковой высокоточный 5-осевой обрабатывающий центр ЧПУ
Китай
Основные характеристики

Диаметр рабочего стола (мм): Ø350

Макс. нагрузка на стол (кг)100: 100

Конус шпинделя: HSK-А63

Преимущества
  • Обрабатываемые материалы - Твёрдые хрупкие материалы, такие как керамика, сапфир, стекло, графит. Также композит с угле-родным волокном, труднообрабатываемые спла-вы (жаропрочные и титановые).
Связь с ведущим специалистом
+375 (29) 624 07 29 +375 (17) 374 65 01
Шеф-монтаж и пуско-наладка
Шеф-монтаж и пуско-наладка
Осуществляем запуск поставленного оборудования
Сервис
Сервис
Собственный штат наладчиков
Гарантия
Гарантия
Выезд специалистов вовремя гарантийного периода
Лизинг
Лизинг
Приобретение оборудования в лизинг на выгодных условиях
Получить предложение
Описание товара
Технические характеристики

SEV-350- 5-осевой обрабатывающий центр ЧПУ. Основные преимущества

SEV-350-5-осей Ультразвуковой высокоточный 5-осевой обрабатывающий центр ЧПУ

SEV-350-5Axis Ультразвуковой высокоточный 5-осевой Обрабатывающий Центр ЧПУ.

SEV-350-5Axis Эффективное решение для 5-ти осевой обработки сложных деталей за один установ с уникальной точностью. Обработка металлов и сплавов (медь, сталь до 70HRC, титановые и жаропрочные сплавы), композитных материалов (углепластик), твердых и хрупких материалов (стекло, сапфир, графит, кварцевое стекло, керамика).

Снижение тепла на 30%.

Снижение Сил резания на 50%.

Повышение Стойкости инструмента в 2 ~ 10 раз.

Уменьшение дефектного слоя при обработке хрупких материалов на 40%.

Достижение шероховатости до Ra<0,01 мкм – ЗАМЕНА ПОЛИРОВКИ.

Повышение технологической эффективности оборудования.

Сокращение производственного цикла.

SEV-350-5-осей Ультразвуковой высокоточный 5-осевой обрабатывающий центр ЧПУ

Экономически эффективное решение для обработки сложных деталей за один установ с высокой точностью.

Высокая точность, чистота обработки и отсутствие заусенцев (даже при перекрёстном сверлении), значительное повышение стойкости инструмента благодаря технологии ультразвукового шпинделя.

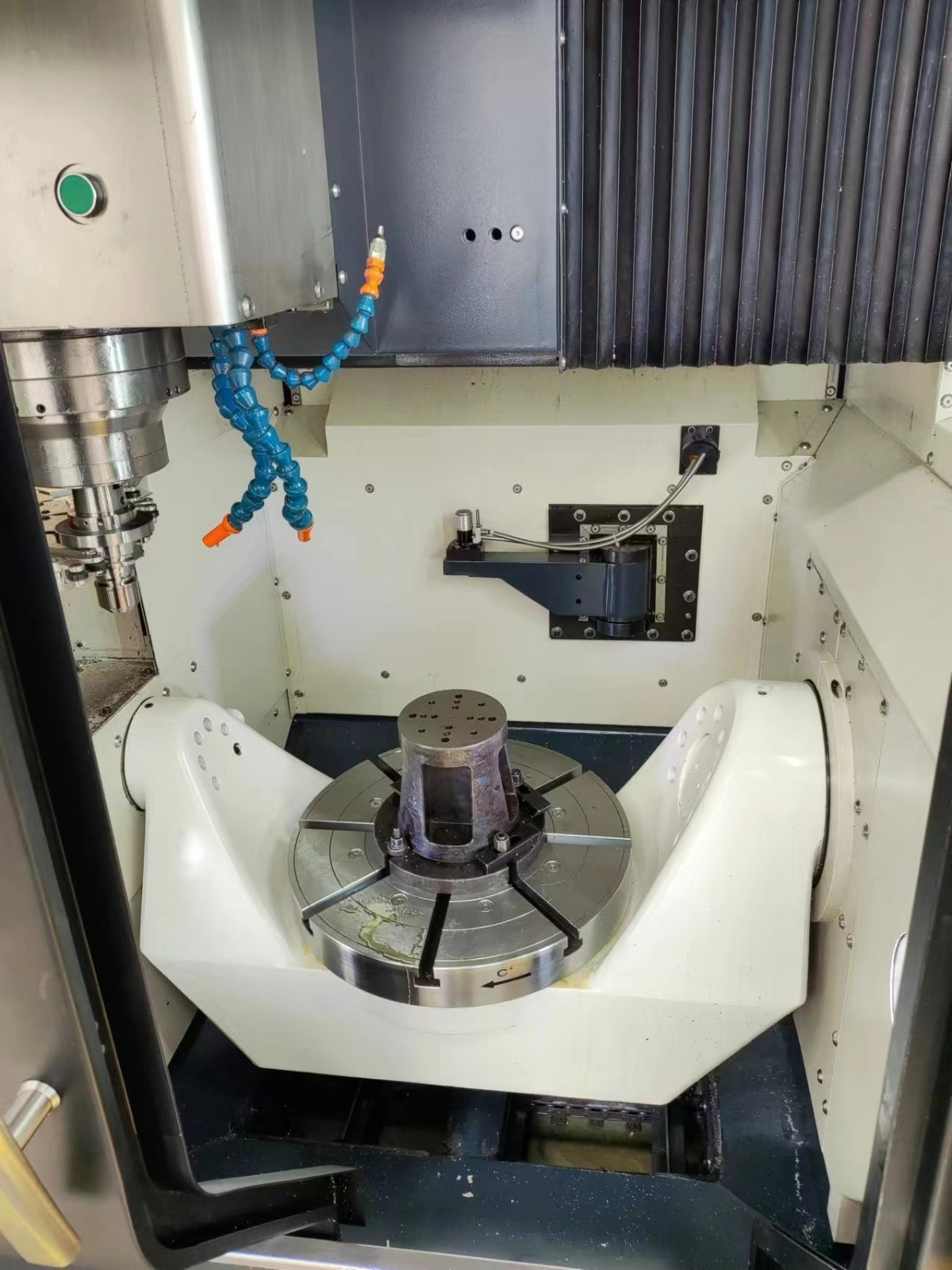

Ультракомпактный станок с наклонно-поворотным столом с мощным пневмотормозом с большим потенциалом обработки.

Круглосуточный непрерывный режим работы станка.

3D-щуп для многоосевой компенсации.

SEV-350-5 стандартная комплектация:

SEV-350-5-осей Ультразвуковой высокоточный 5-осевой обрабатывающий центр ЧПУ

Ультразвуковой* Шпиндель HSK-А63 24 000 об/мин 20кВт.

Система ЧПУ Siemens 840Dsl с ЖК монитором 12″ с возможностью непрерывной 5-осевой обработки с RTCP-функцией.

A/C оси DD 5-осевой поворотный стол.

RS-232 интерфейс, Ethernet.

Интеллектуальный цифровой ультразвуковой генератор*.

Система охлаждения УЗ шпинделя.

Контактный датчик настройки инструмента.

Высокоточные линейки и датчики Heidenhain 0.1 мкм.

Высокоточные ШВП и направляющие THK Япония.

Теплообменник электрошкафа.

Система подачи СОЖ.

Пистолет подачи СОЖ.

Бак СОЖ со скиммером дискового типа.

Система автоматической смазки.

Система автоматического отключения станка.

Полное защитное ограждение.

Светодиодное освещение рабочей зоны.

Трёхцветная лампа индикации режима работы станка.

Ручной маховичок управления.

Прямое нарезание резьбы.

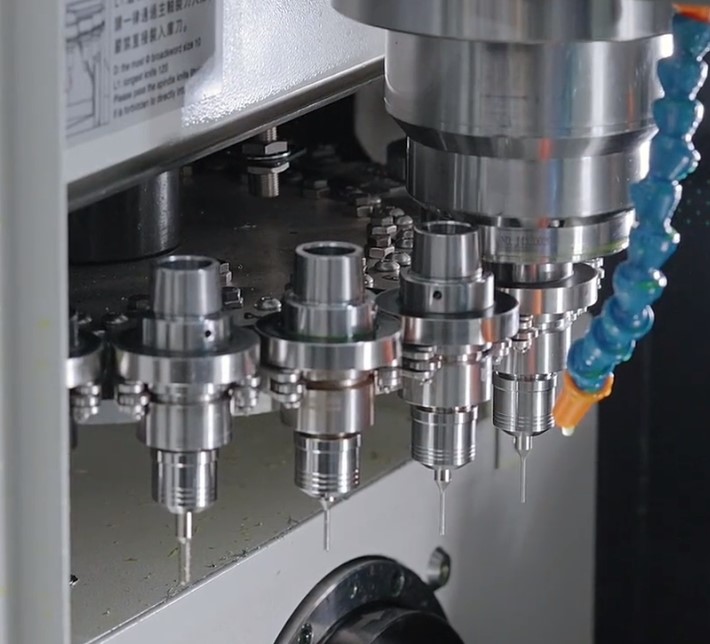

Магазин смены инструментов типа “Зонт” 15поз.

Трансформатор.

Комплект подкладок и болтов для выравнивания станка.

Комплект инструмента и Инструкция оператора.

ОПЦИИ (заказываются по согласованию)

SEV-350-5-осей Ультразвуковой высокоточный 5-осевой обрабатывающий центр ЧПУ

Лазерный измеритель инструмента Renishaw.

Уловитель масляного тумана.

Подача СОЖ через шпиндель CTS с фильтром.

Ультразвуковой шпиндель HSK-E40 30 000 об/мин 7,5кВт (Магазин инструментов 40 поз.).

Комплект ультразвуковых оправок.

Автокалибровка поворотных осей (требуется Контактный 3D-датчик измерения детали типа OMP40-2 Probe).

Система фильтрации СОЖ центробежного типа.

Контактный 3D-датчик измерения детали (OMP40-2 Probe).

Ультразвуковой амплитудный лазерный прибор для настройки инструмента.

ПНЕВМО/ГИДРО система крепления заготовки с подключением к С-оси.

Автоматическое открывание двери.

Технические характеристики

Основные характеристики
Стойка ЧПУ Siemens 840Dsl (SYNTEC 220-5)
Перемещение по осям X/Y/Z (мм) 380x420x365
Угол поворота по осям А / С ( ° ) ±120° / 360°
Диаметр рабочего стола (мм) Ø350
Макс. нагрузка на стол (кг) 100
Макс. размер заготовки (мм) Ø300х300 или Ø350х250
Конус шпинделя / Диаметр (- / мм) HSK-А63 / 170
Скорость вращения (об/мин) 24 000 (прямой привод)
Мощность шпинделя (кВт) 20
Скорость быстрых перемещений по X / Y / Z (м/мин) 30 / 30 / 30
Точность двунаправленного позиционирования (полное перемещение) (мм) 0,005
Повторяемость (полное перемещение) (мм) 0,004
Точность позиционирования по А / С (сек) 11
Повторяемость по А / С (сек) 7
Магазин инструментов (ТИП) зонтичный
Ёмкость (кол-во гнёзд) (шт) 15
Макс. длина инструмента (мм) 125
Размеры станка (Д х Ш х В) (мм) 1 900×2 800×2 300
Вес, кг 6500
