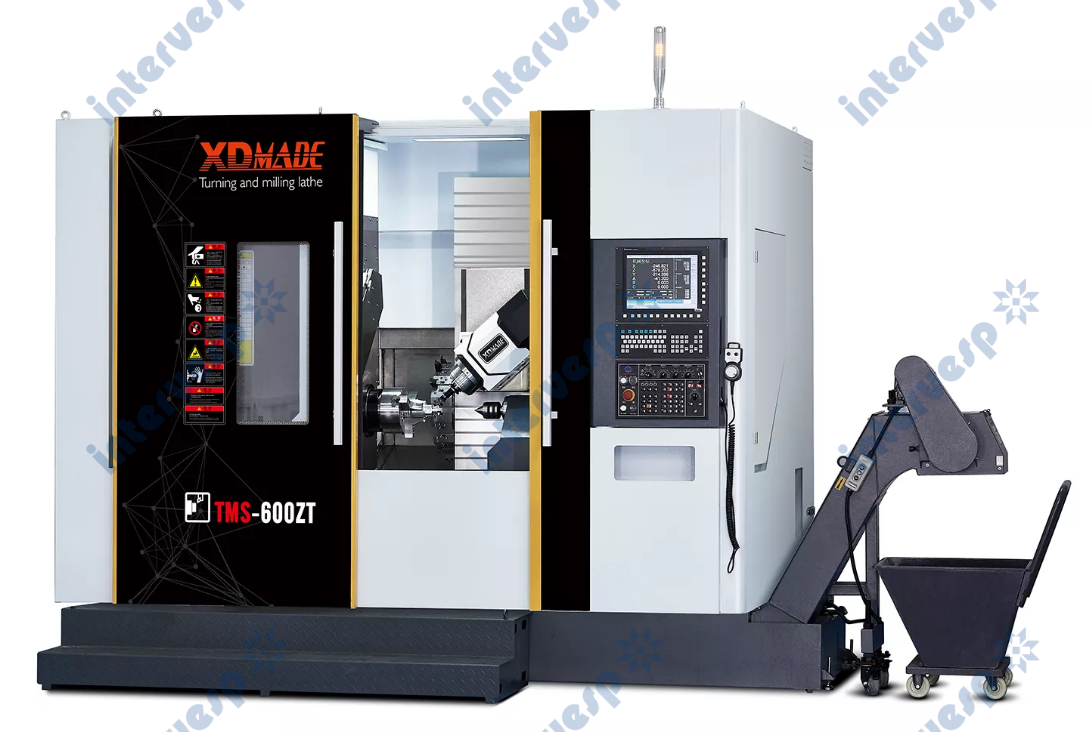

Пятиосевой токарный обрабатывающий центр TMS-600ZT

Основные характеристики и преимущества станков серии TMS

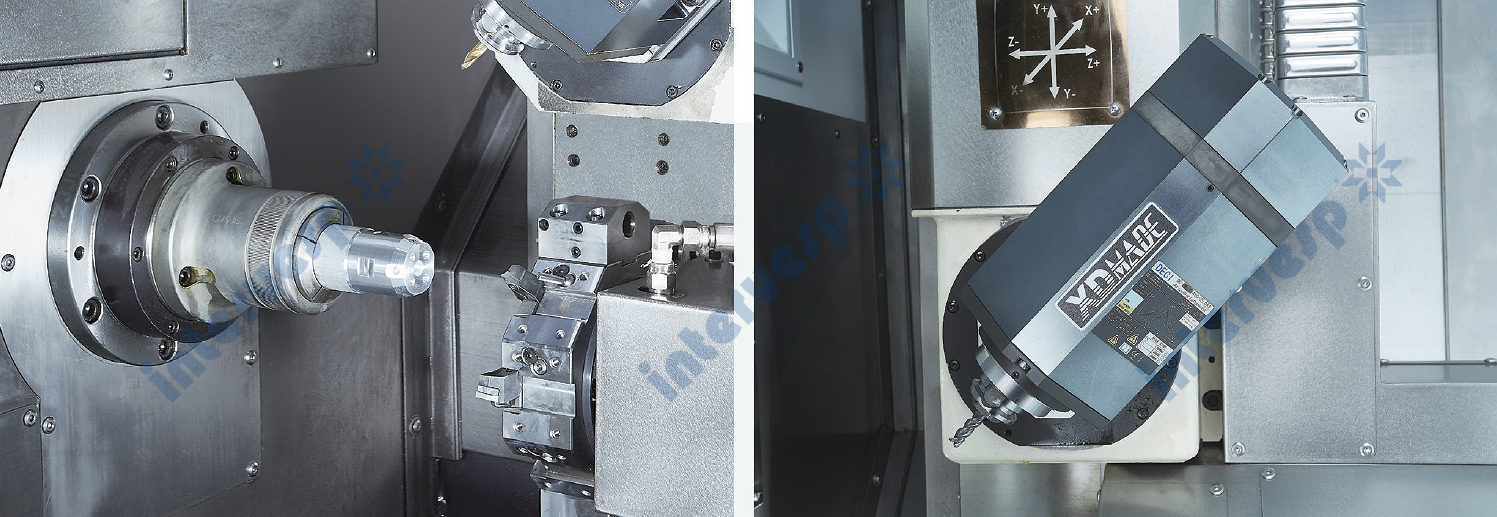

Станки серии TMS представляют собой пятиосевые (5-осевая одновременная обработка) токарно-фрезерные обрабатывающие центры. Они оснащены независимой универсальной сверлильно-фрезерной головкой BT40/HSK63 и сервоприводной револьверной головкой, что позволяет выполнять многоугловую токарно-фрезерную обработку сложных деталей за одну установку.

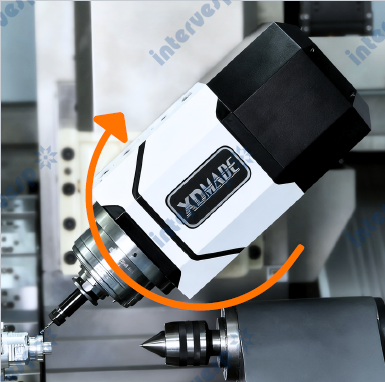

Мощная универсальная сверлильно-фрезерная головка BT40/HSK63 с осью A, обеспечивающей угол поворота от -10 до +110 градусов, и максимальной частотой вращения 18 000 об/мин. В комплекте с магазином инструмента на 12/40 позиций с автоматической сменой инструмента. Данная конфигурация позволяет легко решить проблему интерференции инструмента, характерную для традиционных силовых револьверных головок.

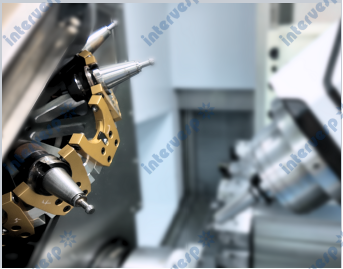

Оснащена независимой 12-позиционной сервоприводной револьверной головкой, обеспечивающей высокую жесткость при резании и высокую скорость смены инструмента, что значительно повышает эффективность токарной обработки.

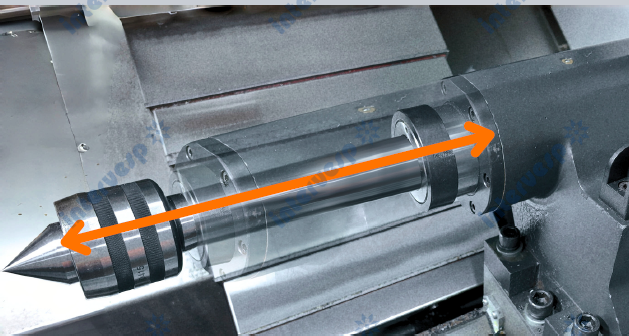

В зависимости от требований конкретного применения может комплектоваться сервоприводной задней бабкой или дополнительным шпинделем (субшпинделем).

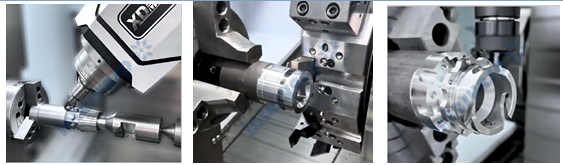

Позволяет выполнять за одну установку токарную обработку, а также сверление, фрезерование, растачивание, нарезание резьбы под разными углами, что сокращает погрешности, связанные с переналадками, и гарантирует высокую точность изготовления деталей.

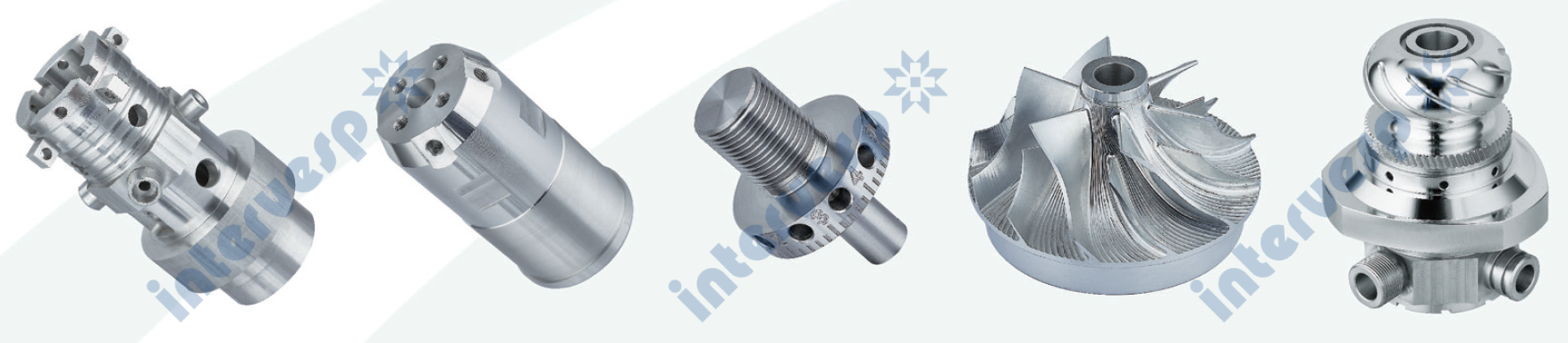

Широко применяется при обработке сложных деталей в таких отраслях, как производство пресс-форм, автомобилестроение и производство мотоциклетных запчастей, оборонная промышленность, авиакосмическая отрасль, производство редукторов и другие.

Магазин смены инструмента 12 поз. или 36 поз.

Тип шпинделя A2–6, мощность - 11 кВт.

Частота вращения шпинделя об/мин 3500

1 Система ЧПУ (Тайвань, SYNTEC) 1 шт.

2 Универсальная силовая головка (ось A) 1 шт.

3 Магазин инструментов на 12 позиций для силовой головки 1 шт.

4 12-позиционная сервоприводная револьверная головка 1 шт.

5 Тяговый механизм 1 шт.

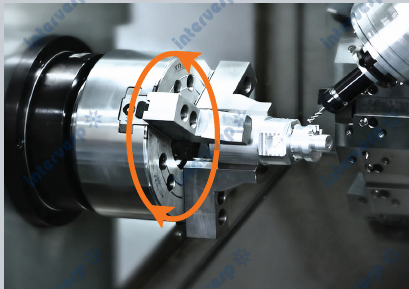

6 8-дюймовый гидравлический 3-кулачковый патрон 1 шт.- Опционально: гидравлическое цанговое зажимное устройство

7 Гидравлический цилиндр 1 шт.

8 Теплообменник (воздухоохладитель электрошкафа) 1 шт.

9 Бак для СОЖ 1 шт.

10 Раздвижная дверца 1 шт.

11 Автоматическая система смазки 1 шт.

12 Гидравлическая система 1 шт.

13 Маслоохладитель шпинделя 1 шт.

14 Трехцветная сигнальная лампа 1 шт.

15 Осветительное устройство 1 шт.

16 Сервоприводная задняя бабка 1 шт.

17 Держатели для токарных резцов 4 шт. - 2 для наружного точения, 2 для расточных резцов

18 Транспортер уборки стружки с баком 1 шт.

19 Принадлежности, поставляемые со станком 1 шт. - Ножной переключатель, комплект слесарного инструмента

20 Комплект стандартной технической документации 1 шт.

21 Базовый монтажный комплект 1 шт. - Упоры для выравнивания и фиксации станка

Подготовительные работы

После прибытия оборудования на объект Покупатель выполняет работы по подготовке фундамента, разгрузке, подъему и установке станка на место, после чего уведомляет об этом Продавца. Продавец направляет своего представителя на объект в течение 7 дней с момента получения уведомления.

Распаковка и сверка с упаковочным листом

Стороны совместно вскрывают упаковку и производят сверку содержимого с упаковочным листом. В случае сохранности внешней упаковки, но обнаружения отсутствия каких-либо компонентов внутри, ответственность несет Продавец. Продавец обязан незамедлительно выслать недостающие компоненты и оплатить стоимость их доставки.

Установка и наладка

Покупатель обеспечивает подвод электропитания и сжатого воздуха к станку (без запуска) и предоставляет необходимые масла, смазочно-охлаждающие жидкости и другие расходные материалы.

Продавец осуществляет бесплатно следующие работы на месте установки: осмотр, монтаж, пусконаладку и приемочные испытания. Покупатель оказывает Продавцу необходимое содействие.
