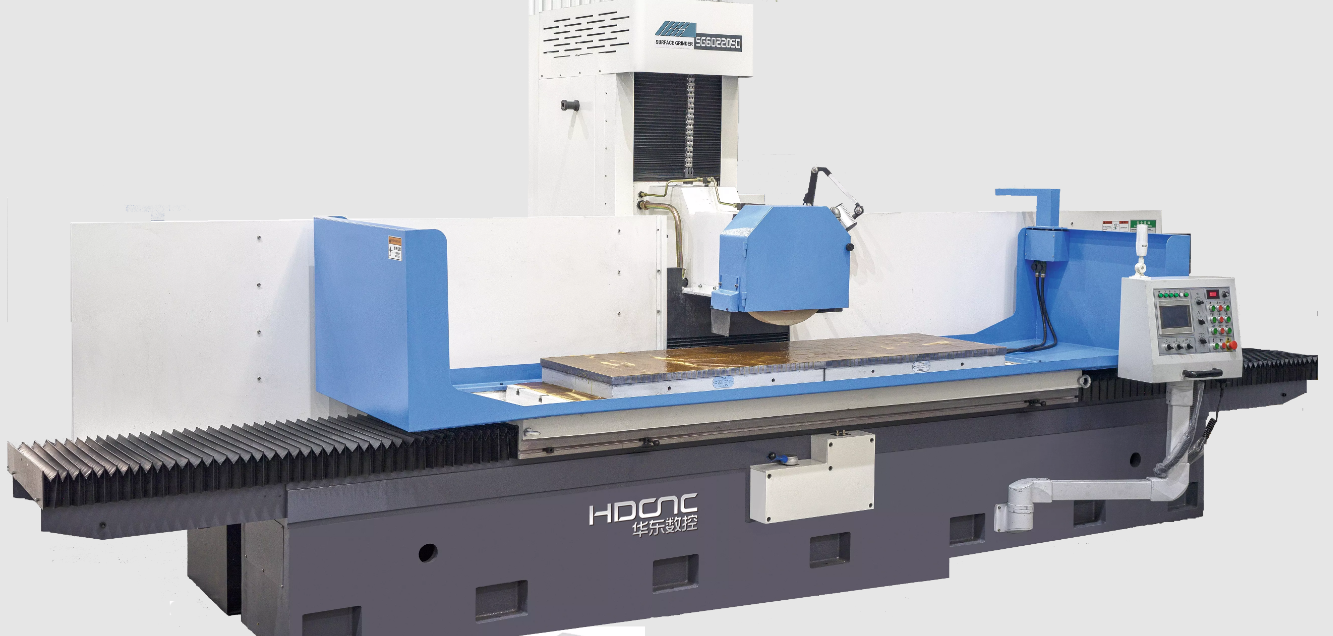

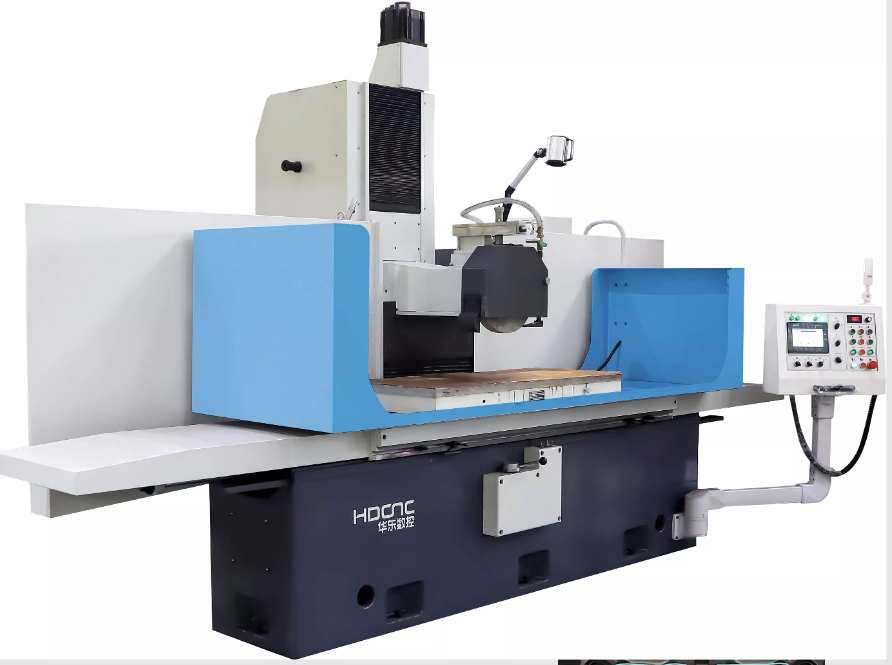

Плоскошлифовальный станок SG50120PC2

Плоскошлифовальный станок SG50120PC2 AHR/AHD предназначен для шлифовки крупных деталей в полуавтоматическом или ручном режиме. В полуавтоматическом режиме (серия AHD) продольное и вертикальное перемещения осуществляется контроллером PLC Siemens. Шпиндель станка позиционируется сверхточным загрузочным роликом и угловыми подшипниками качения в пылеустойчивом исполнении для высокоточного шлифования. Отдельно устанавливаемая гидравлическая система с охлаждением.

1. Высокопрочное чугунное основание

2. Продольное перемещение осуществляется гидравлически с регулируемой скоростью

3. Поперечное и вертикальное перемещение осуществляется серводвигателем и PLC-контроллером, что обеспечивает автоматическую подачу

4. Станок подходит для интенсивного шлифования с высокой эффективностью

5. автоматическая смазка продлевает срок службы станка.

6. Станок может быть оснащен системой ЧПУ с расширением до 2-осевого или 3-осевого станка с ЧПУ

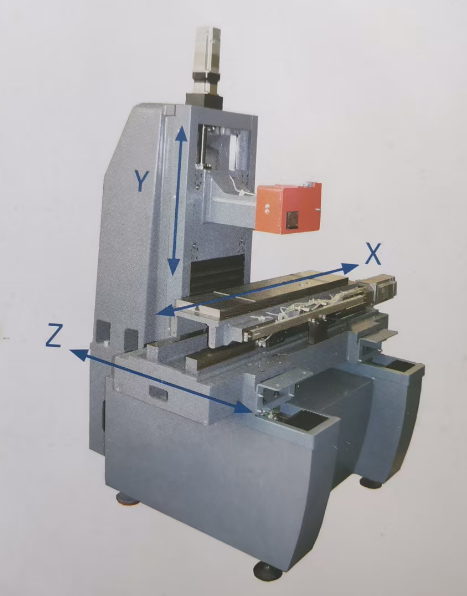

7. Перемещение по оси X:  линейная  направляющая V, гидравлический привод

    Перемещение по оси Y： ШВП, серводвигатель.

    Перемещение по оси Z: плоская направляющая V образная, ШВП, сервомотор

8. Подача по оси Y- 0,001мм. Управление через PLC контроллер

9. Подача по оси Z-0.005мм (опционально 0,001мм). Управление через PLC контроллер.

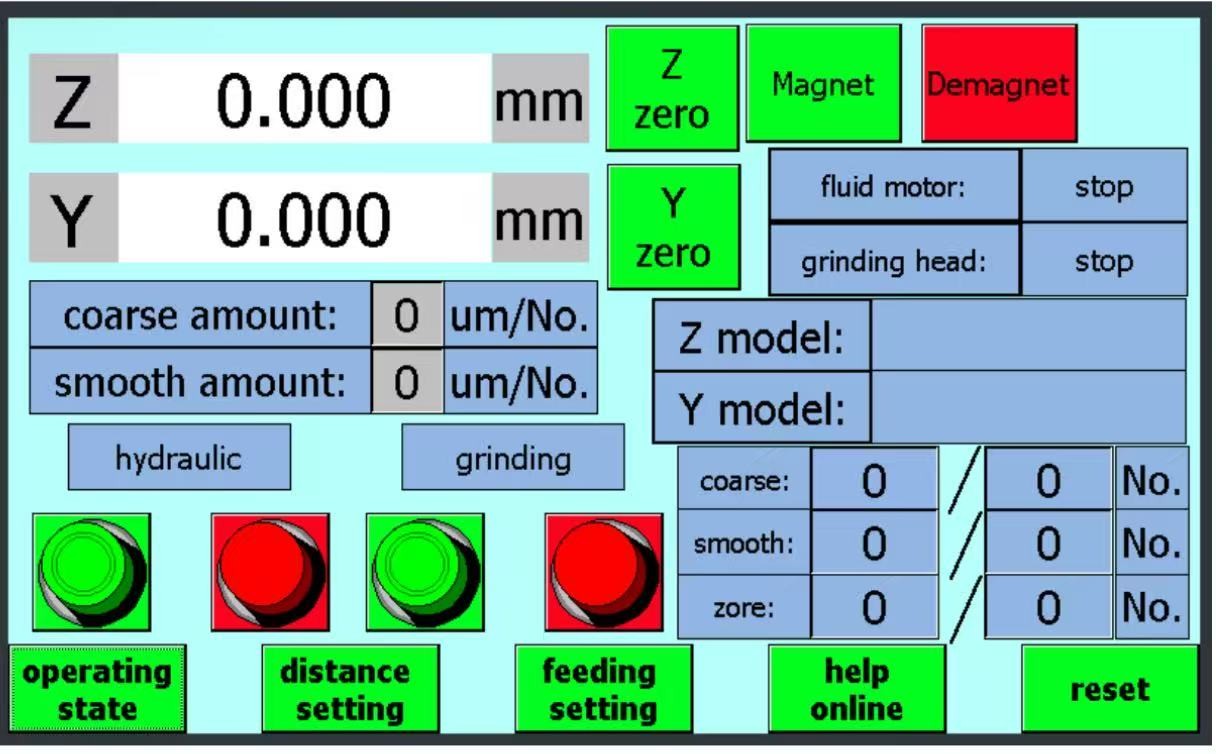

10. С помощью PLC контроллера сенсорный экран управляет автоматической шлифовкой, а УЦИ используется для показа перемещения по осям.

Эта серия станков подходит для предприятий по обработке пресс-форм, детали больших и средних размеров, такие как детали из стали, чугуна, цветных металлов и неметаллов.

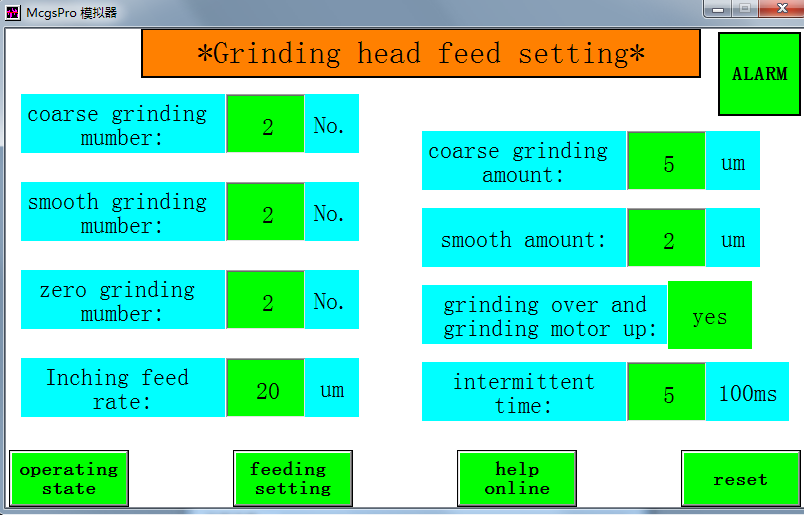

PLC экран для настройки количества автоматических перемещений и количества подач шлифовального круга.

УЦИ по 2-м осям.

Фланец шлифовального круга

Балансировочный вал

Гидравлическая станция

Система смазки

Система охлаждения

Магнитная плита 22 (4+18)

Рабочее освещение

Нивелировочные клинья

Фундаментный винты

Инструмент и ящик для инструментов

Руководство по эксплуатации

Магнитная плита с шагом E=3+1=4

Подача шлифовального круга с дискретностью по оси Y- 0,001мм

Алмазный карандаш

Балансировочный стенд

Система охлаждения с магнитным сепаратором и бумажным фильтром

Увеличение перемещения по оси Y (для детали высотой 400мм)
