Радиально-сверлильный станок Z30100×31

хит продаж

Китай

Основные характеристики

Максимум. диаметр сверления: 100 мм

Расстояние от торца шпинделя до поверхности стола: 750–2500 мм

Расстояние от оси шпинделя до колонны: 570–3150 мм

Конус шпинделя: MT6

Связь с ведущим специалистом

+375 (29) 150 81 81 +375 (17) 374 65 01

Шеф-монтаж и пуско-наладка

Осуществляем запуск поставленного оборудования

Сервис

Собственный штат наладчиков

Гарантия

Выезд специалистов вовремя гарантийного периода

Лизинг

Приобретение оборудования в лизинг на выгодных условиях

Получить предложение

Описание товара

Технические характеристики

Распечатать

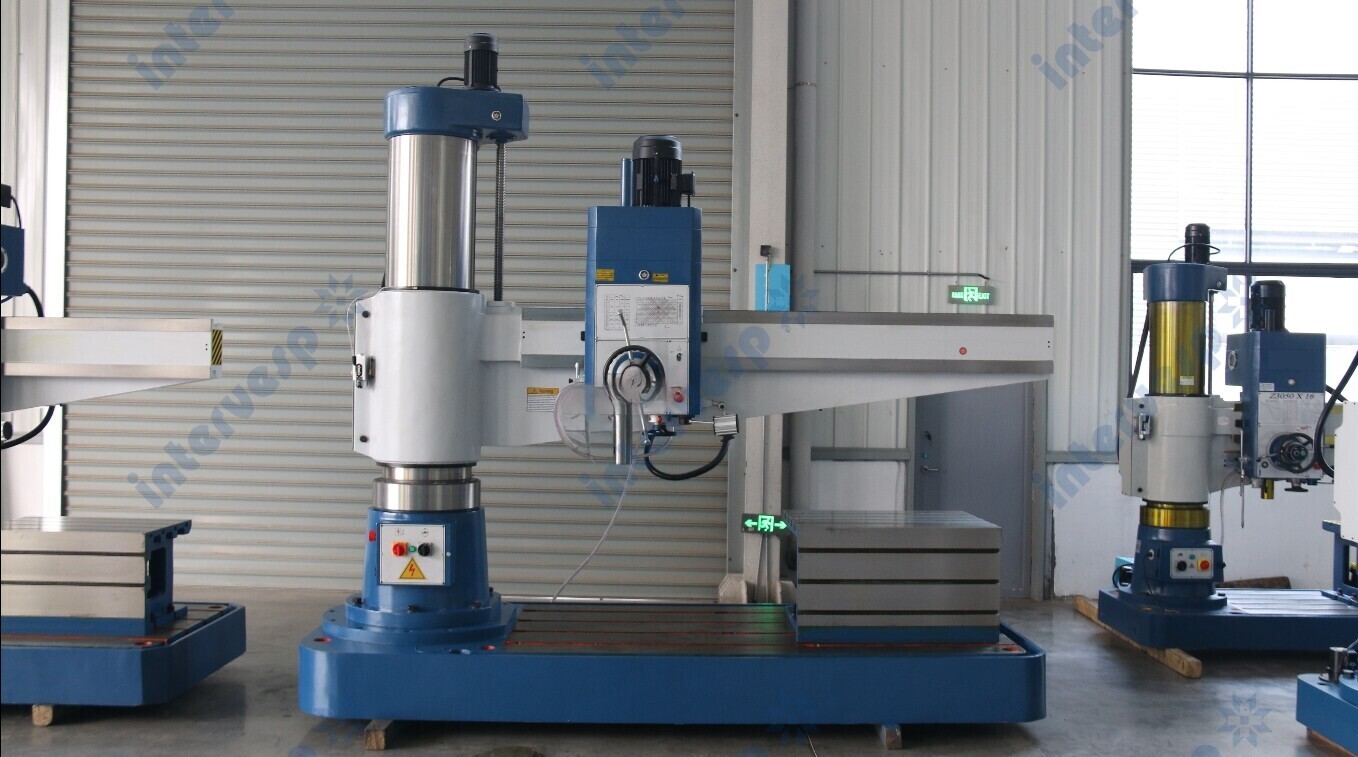

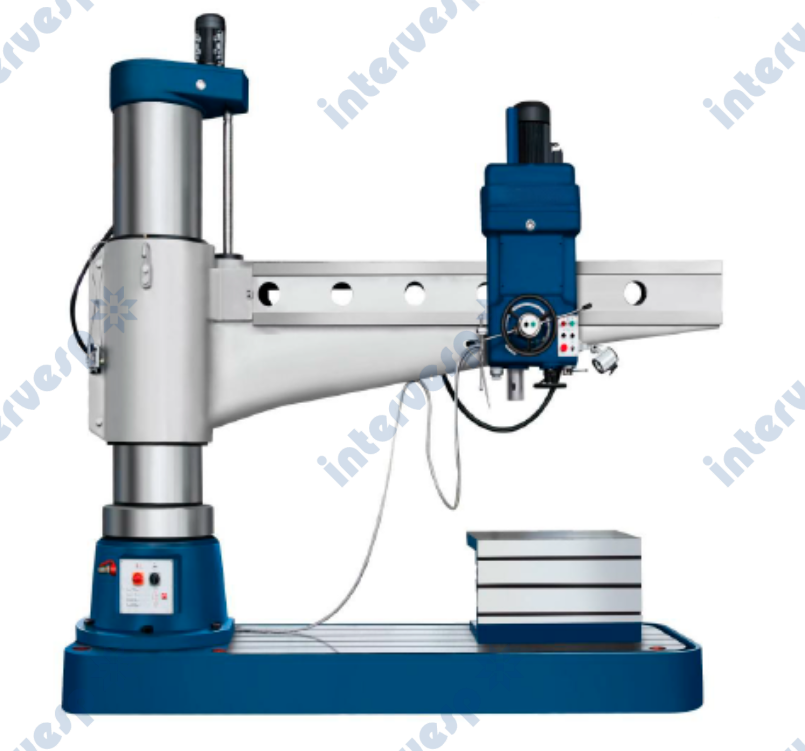

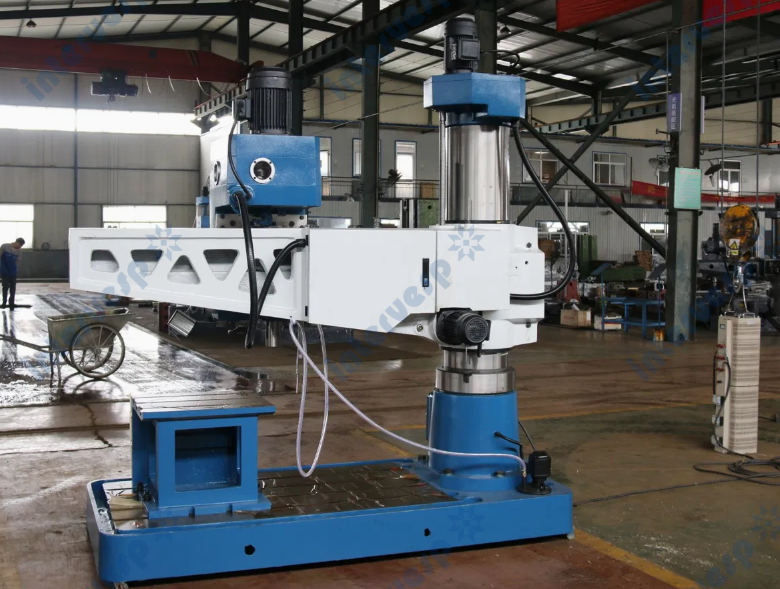

Радиально-сверлильный станок Z30100×31

Радиально-сверлильные станки Z30100×31 используются для обработки и получения отверстий в изделиях средних и крупных размеров.

На станках этого типа можно выполняются такие виды работ, как: сверление, зенкерование, развертывание, торцовка и нарезание резьбы. Радиально-сверлильные станки нашли применение во всех типах производств: индивидуальном, мелкосерийном серийном.

Все узлы станка изготовлены из высокопрочных сталей и сплавов, также ключевые узлы проходят термическую обработку, что обеспечивает надежность и долговечность станка в период эксплуатации.
Зажим и смена скоростей управляются гидравликой.
Механические и электрические органы управления станком размещены в передней бабке для простого и быстрого использования.
Станок состоит из следующих частей: основания, внутренняя и внешняя колонны, рабочий стол, шпиндельная бабка, главный привод, система подачи СОЖ, система централизованной смазки, электрическое оборудование.

С помощью специальной рукоятки можно выбрать скорость сверления и скорость подач без остановки станка.
Шпиндельная головка, манипулятор и колонна обладают плавностью и точностью хода.

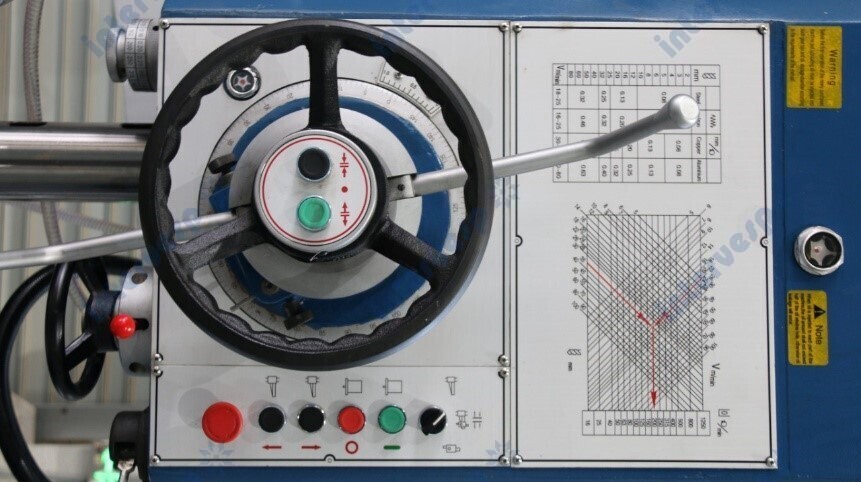

Механизмы управления сверлильным станком находятся на передней поверхности шпиндельной бабки.

Гидравлическая трансмиссия

Скорость вращения шпинделя 22 ступеней, диапазон оборотов от 8–1000 об/мин.

Радиальный зажим рычага

Рычаг фиксируется гидравлически. Удобно и быстро в эксплуатации

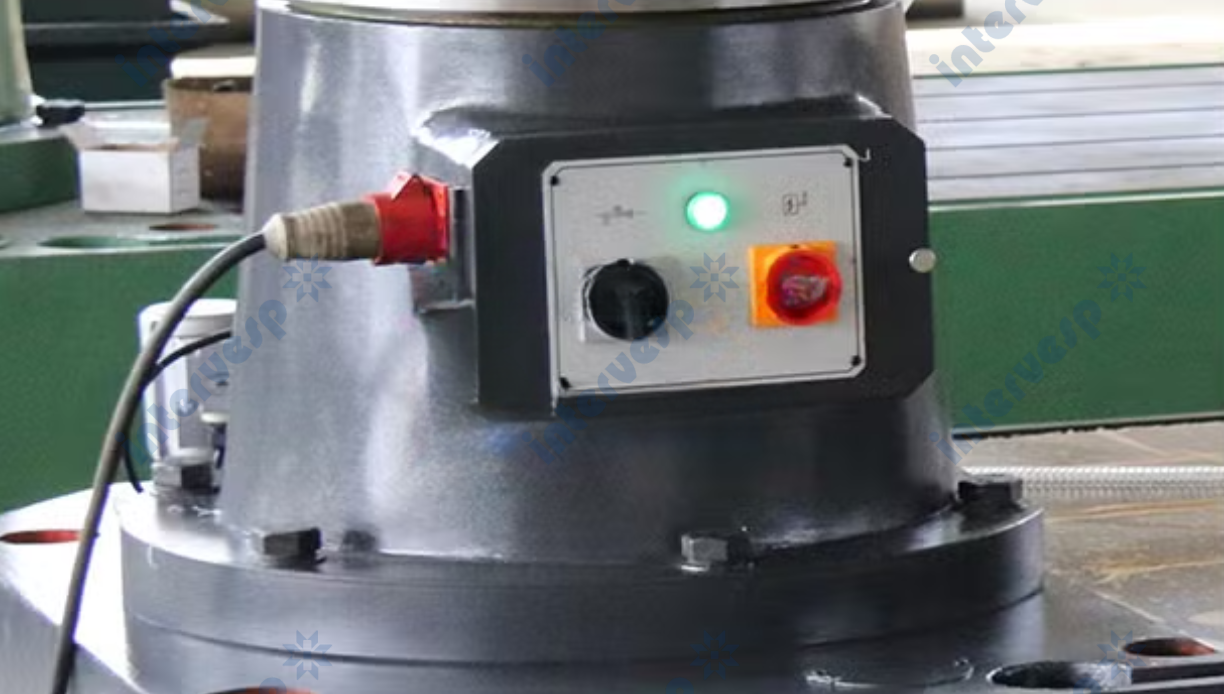

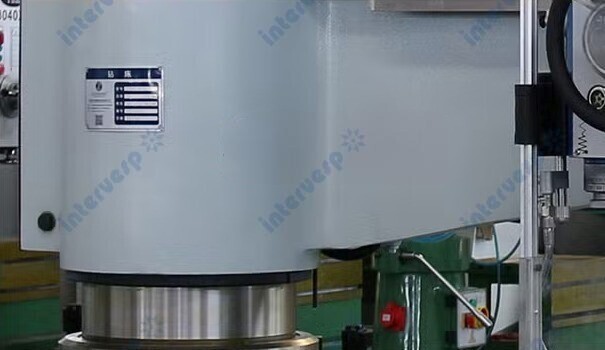

Зажим колонны

Вертикальная колонна зажимается гидравлически

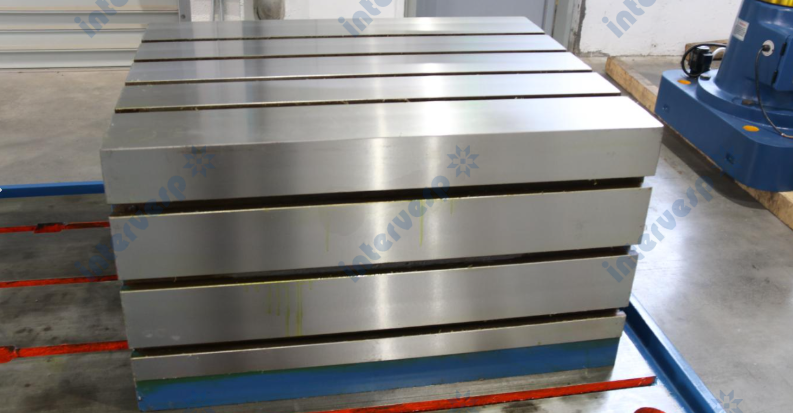

Рабочая плита

Прочная конструкция

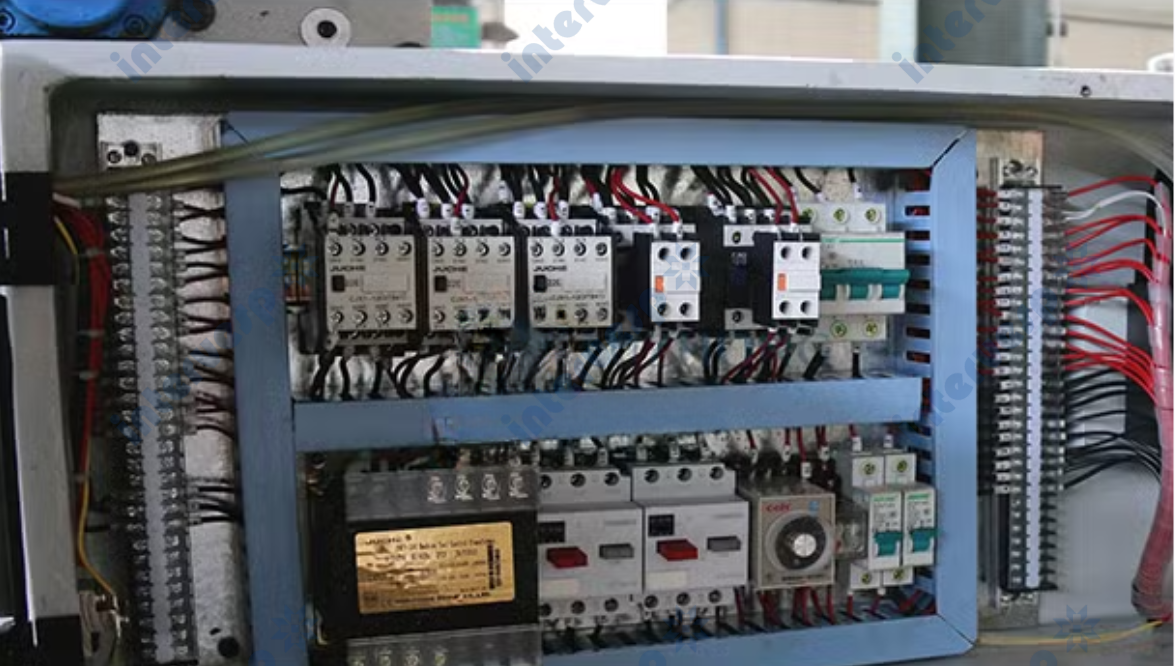

Электрические компоненты

Технические характеристики

Основные характеристики

Максимум. диаметр сверления	100 мм
Расстояние от торца шпинделя до поверхности стола	750–2500 мм
Расстояние от оси шпинделя до колонны	570–3150 мм
Конус шпинделя	МТ6
Ход шпинделя (перемещение, влияет на глубину сверления)	500 мм
Диапазон скоростей шпинделя	8–1000 об/мин
Количество ступеней скорости шпинделя	22
Диапазон скорости подачи шпинделя	0.06–3.2 мм/об
Угол поворота консоли (рокера)	±90°
Мощность главного двигателя	15 квт
Мощность электродвигателя перемещений	3 квт
Масса	20000 кг
Габариты станка (Д × Ш × В)	4660×1360×4525 мм

Дополнительный раздел характеристик

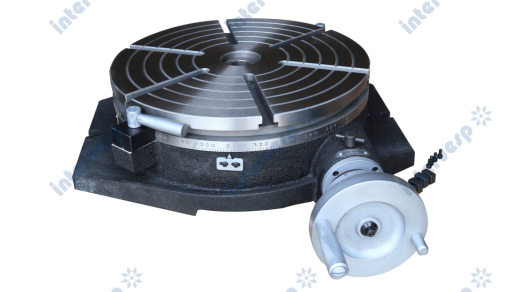

Поворотный стол
	Диаметр планшайбы 160 мм - TS160
	Диаметр планшайбы 250 мм - TS250
	Диаметр планшайбы 320 мм - TS320
	Диаметр планшайбы 400 мм - TS400
	Диаметр планшайбы 500 мм - TS500
