Токарный с ЧПУ мод. BL-S36 / 36T

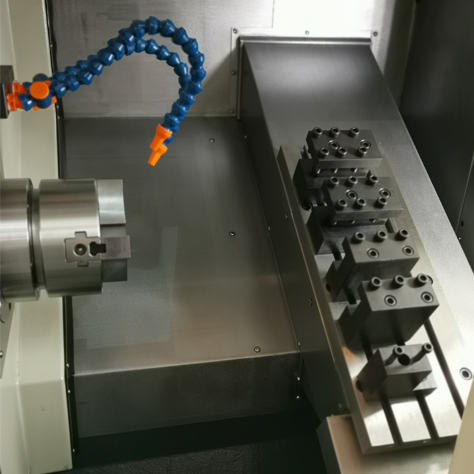

Модель S36 в качестве инструментального магазина – инструментальная плита на 5 позиций.

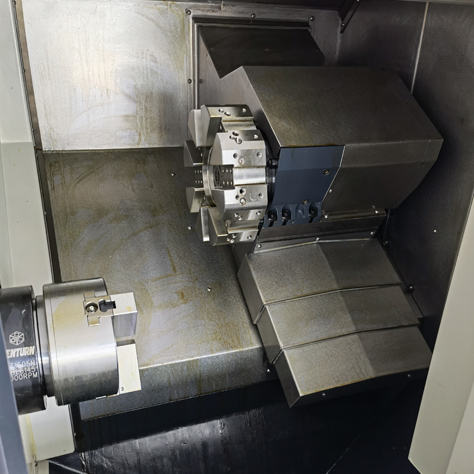

Модель S36T – используется гидравлическая сервоприводная револьверная голова на 8 позиций.

Одно из преимуществ станка это суперкомпактная структура, которая при этом обеспечивает большое внутреннее пространство, так же не мало важно это современный внешний вид.

■ Для изготовления станка применяется тайваньская технология изготовления станка, которая разработана тайваньским инженером, основные компоненты станка из Германии, Японии и Тайваня.

■ Плоская станина, скользящая плита наклонена на 30° (структура аналогична TSUGAMI M06/08, Япония), обеспечивается высокая жесткость станка, хорошая гибкость обработки, удобство вывода стружки.

■ Используется модульная конструкция, которая имеет сильные расширенные функции, она удобна для выбора дополнительных различных специальных конфигураций, таких как приспособление для установки инструмента, установка робота для полной автоматизации процесса и т.д.

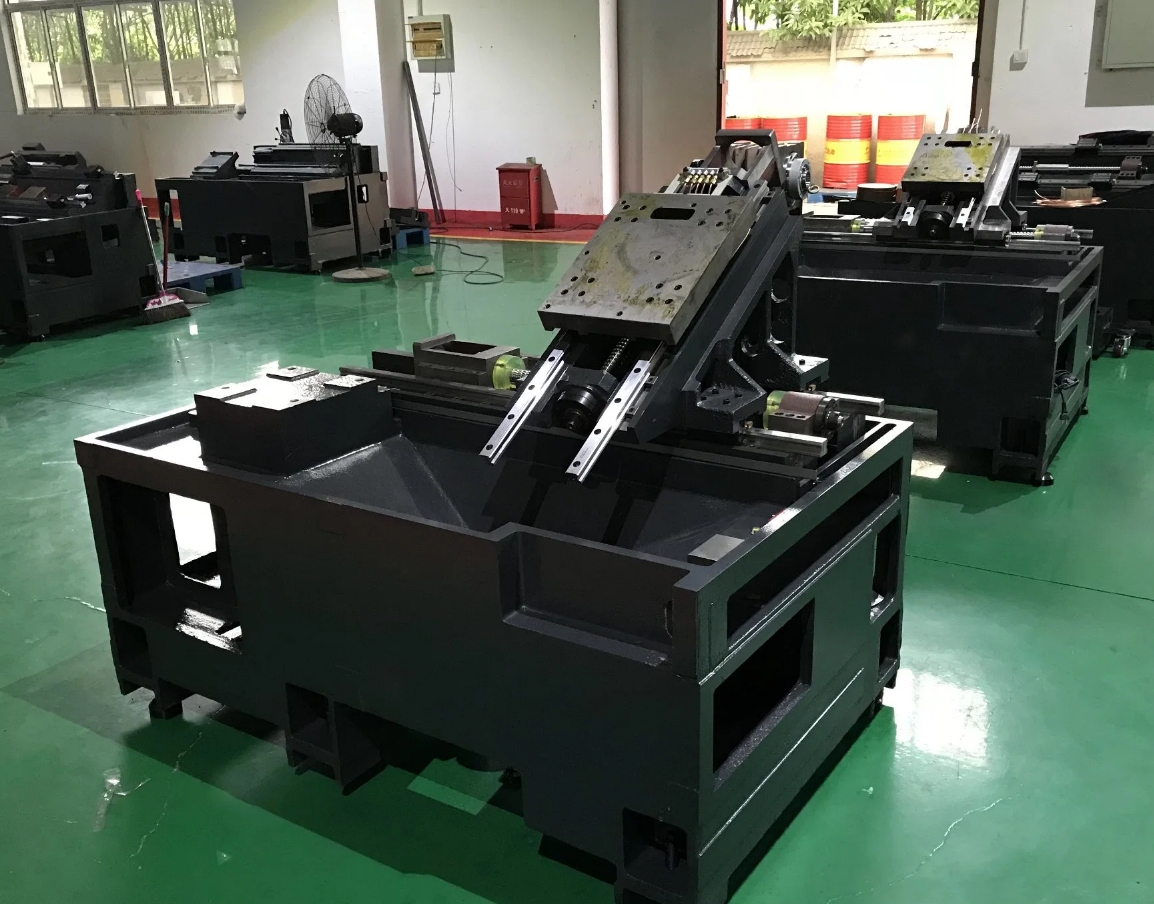

Для изготовления станины применяется чугун марки  HT300, после обработки старением и анализом конечных элементов FEA, обеспечивается малая деформация, отличная  прочность на кручение, хорошая термостойкость.

Станина станка имеет конструкцию разделения масла и охлаждающей жидкости, обеспечивается за счет независимого бака для охлаждающей жидкости.

На станке установлен высокоточный встроенный шпиндельный узел, двигатель шпинделя – это высокопроизводительный серводвигатель, имеет большой крутящий момент на выходе, высокую скорость, при этом широкий диапазон регулировки.

На станке применяется высокоточная шарико-винтовая пара (двойные гайки), соединенная с двигателем подачи непосредственно с помощью линкатора, без зазора, высокая жесткость передачи, может реализовать точный поворот высокого класса μ.

Используется высокоточные широкие (30/35 мм) линейные направляющие, обеспечивающие высокую жесткость и длительный срок службы оборудования, высокая скорость перемещения, хорошая точность удержания, подходит для точной обработки деталей.

Для модели S36T установлен энергоаккумулирующий бак, уменьшающий колебания давления при смене инструмента.

■ Имеется возможность установки транспортера стружки с правой или задней установкой.

Электромеханическое устройство служит для привязки геометрии инструмента к координатам станка. Принцип работы: при касании инструмента твердосплавной площадки подается сигнал на запись текущего положения соответствующей оси.
