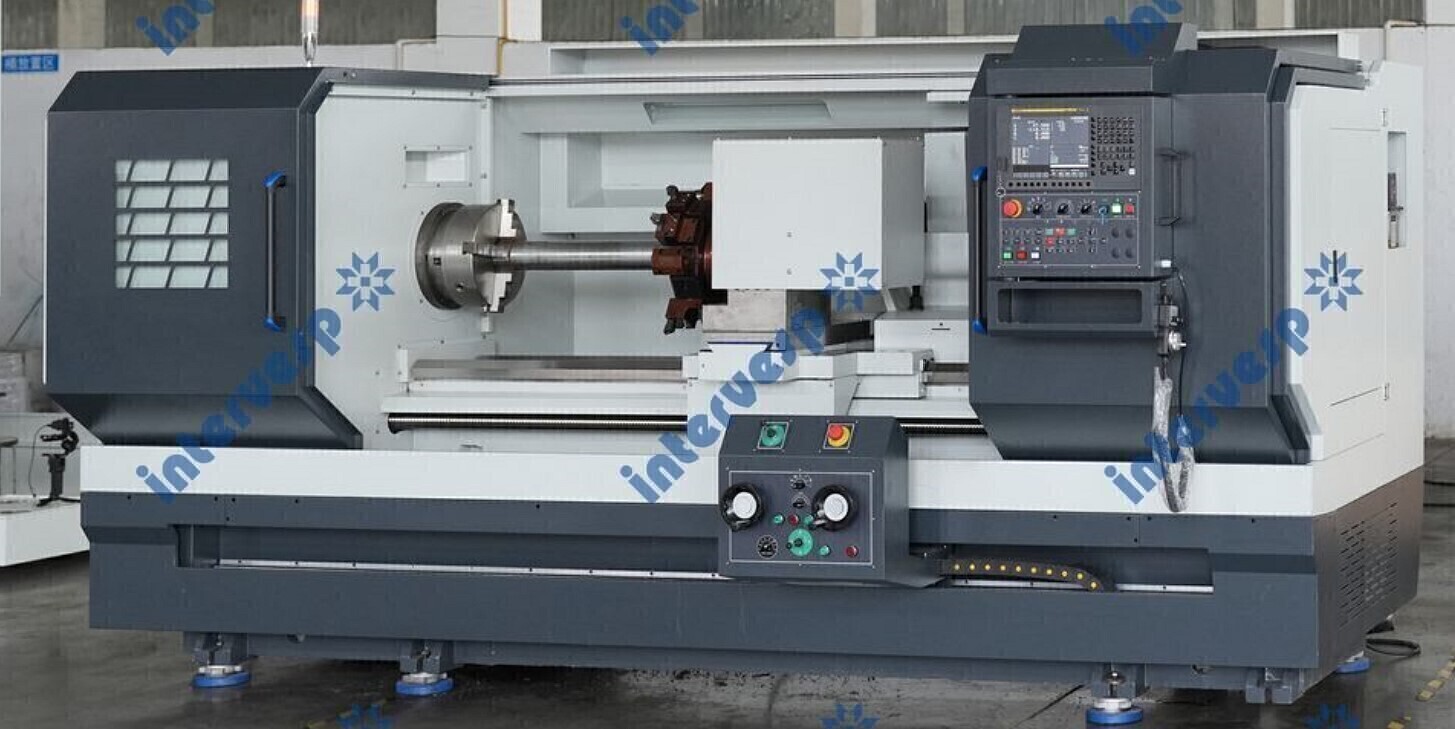

Токарно-фрезерный станок с ЧПУ IMC6166H-MC BMT 45

Токарный станок IMC6166H-MC это станок точной серии на прямой станине, который применяется для тяжелых обработок металла. Максимальная длина обработки составляет 1000-3000 мм.

СТАНИНА

Цельнолитая прямая станина из чугуна с направляющими скольжения обеспечивает высокую виброустойчивость и точность при обработке. Жесткая конструкция направляющих, рассчитанная методом конечных элементов, позволяет достичь безупречного результата даже на тяжелых режимах точения. Все станины подвергаются процедуре старения для снятия остаточных напряжений и деформаций.

Горизонтальная станина станка с мощными прямоугольными широко разнесенными направляющими скольжения оптимальна для тяжелой обработки. Станина сконструирована так, чтобы стружка беспрепятственно попадала в ящик или транспортер стружки. Ходовые винты установлены с предварительным натяжением, чтобы обеспечить большую стабильную позиционную повторяемость и жесткость.

ШПИНДЕЛЬНАЯ БАБКА

Шпиндельный узел, приспособлен для нагруженной работы, и одновременно хорошо сбалансирован для точной обработки. Расположение шпинделя в корпусе передней бабки максимально приближено к оператору для обеспечения удобства загрузки-выгрузки деталей и, как следствие, увеличения производительности.

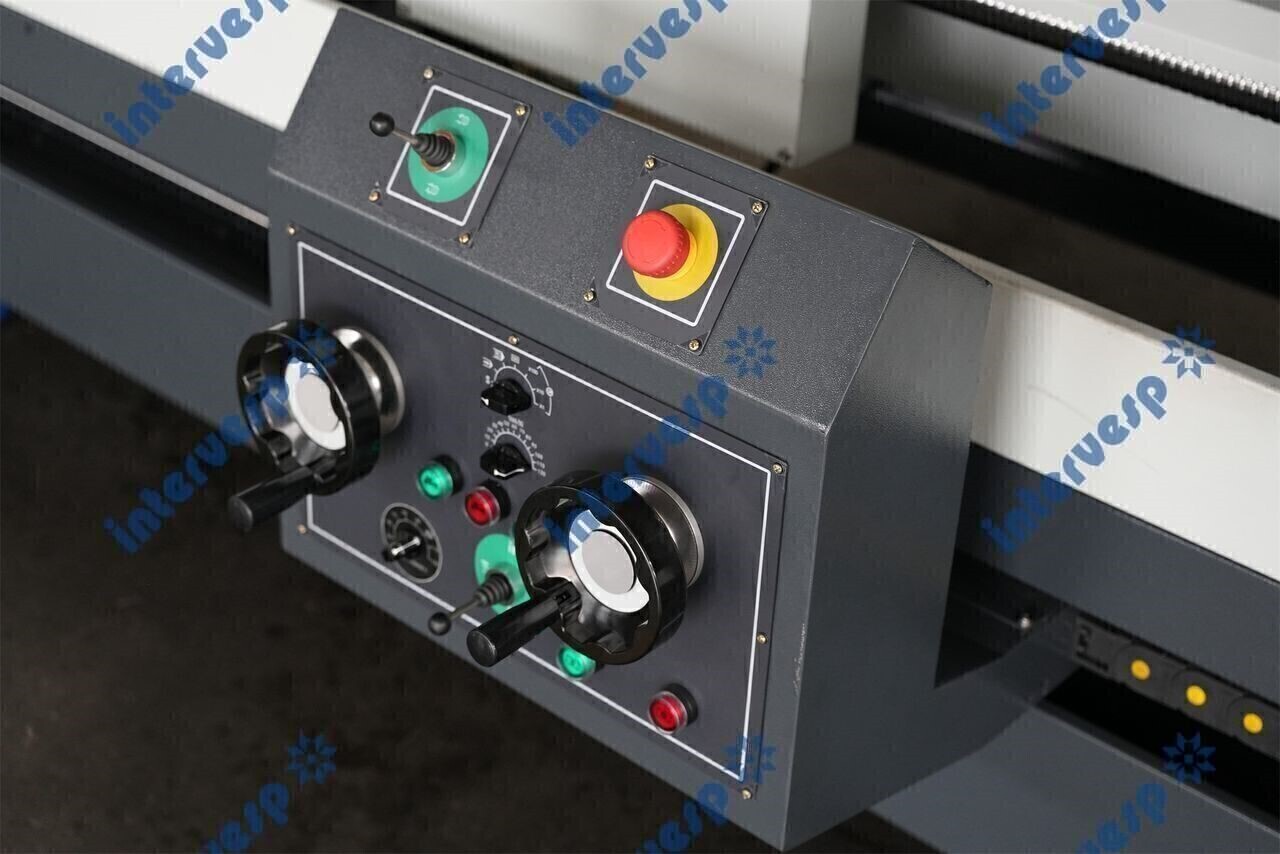

Teaching Function - Эта функция позволяет вручную управлять осями X, Z и вращением шпинделя.

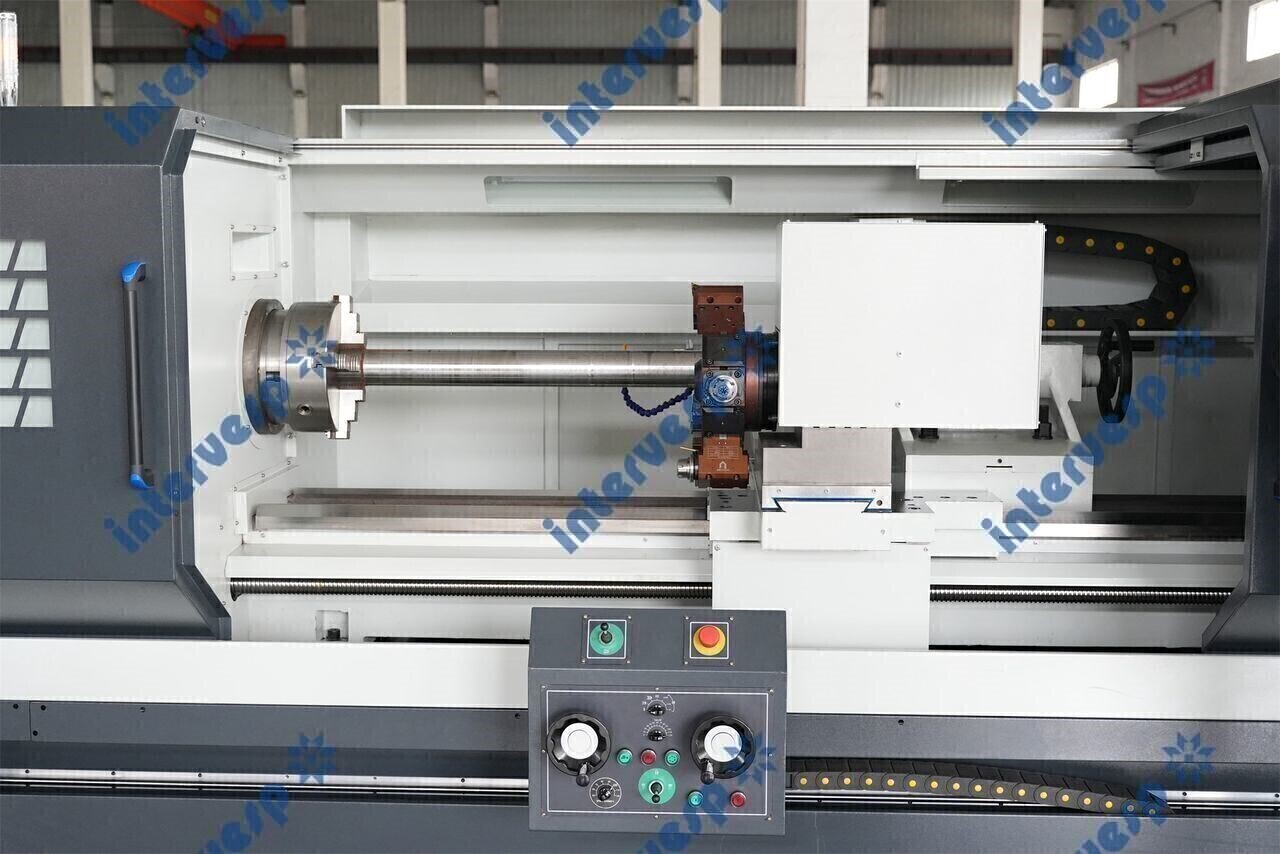

СУППОРТ

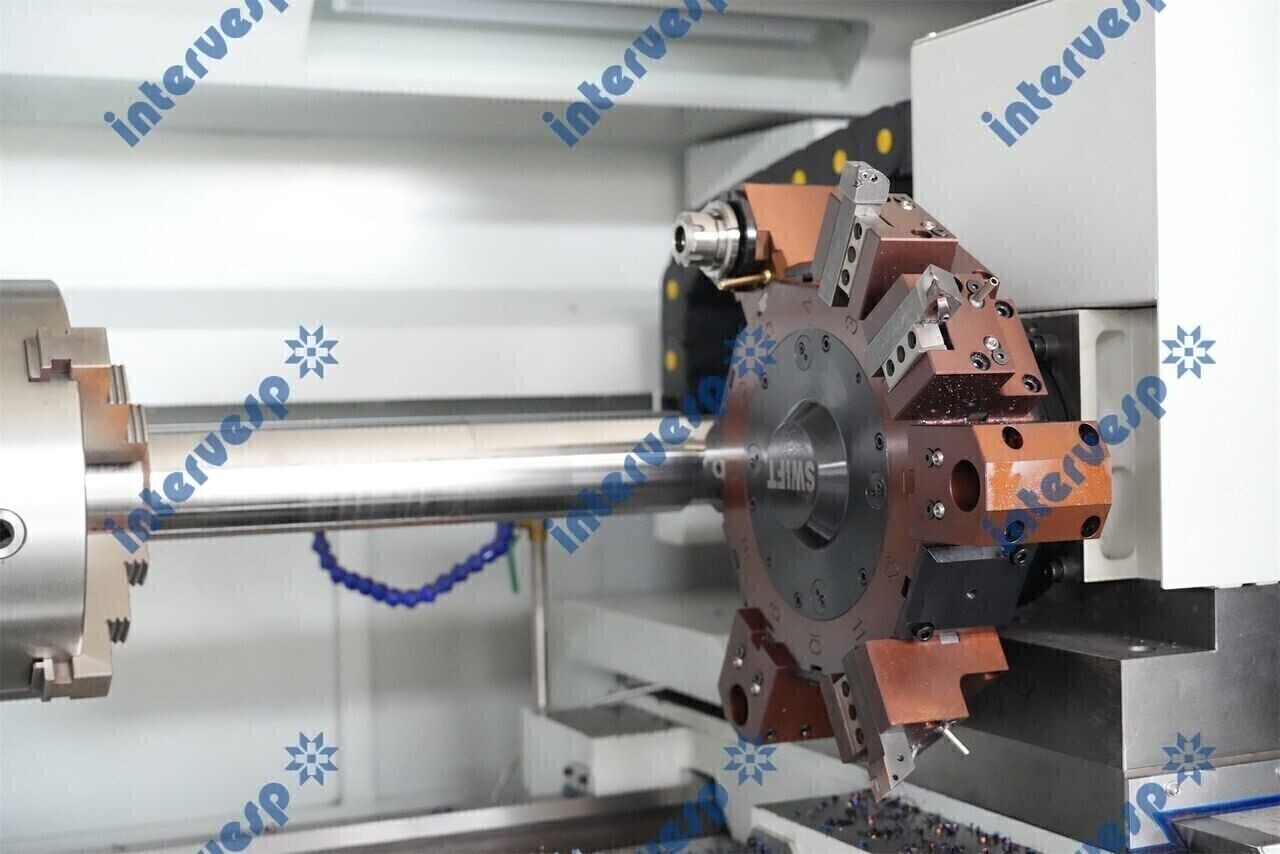

Перемещение суппорта (каретки и поперечных салазок) станка по направляющим осуществляется от передачи «винт-гайка качения». Закаленные и шлифованные высокоточные ходовые винты предварительно натянуты и опираются на прецизионные подшипники. Двухкорпусная конструкция однозаходной шариковой гайки позволяет без дополнительных затрат поддерживать высокую точность и жесткость передачи на протяжении всего периода службы станка. Для повышения плавности перемещения по станине направляющие каретки покрыты специальным материалом «Turcite B», обеспечивающим значительное уменьшение коэффициента трения и удержание смазочного масла в соединении. На суппорте в базовом исполнении станков устанавливается приводная револьверная головка BMT45.

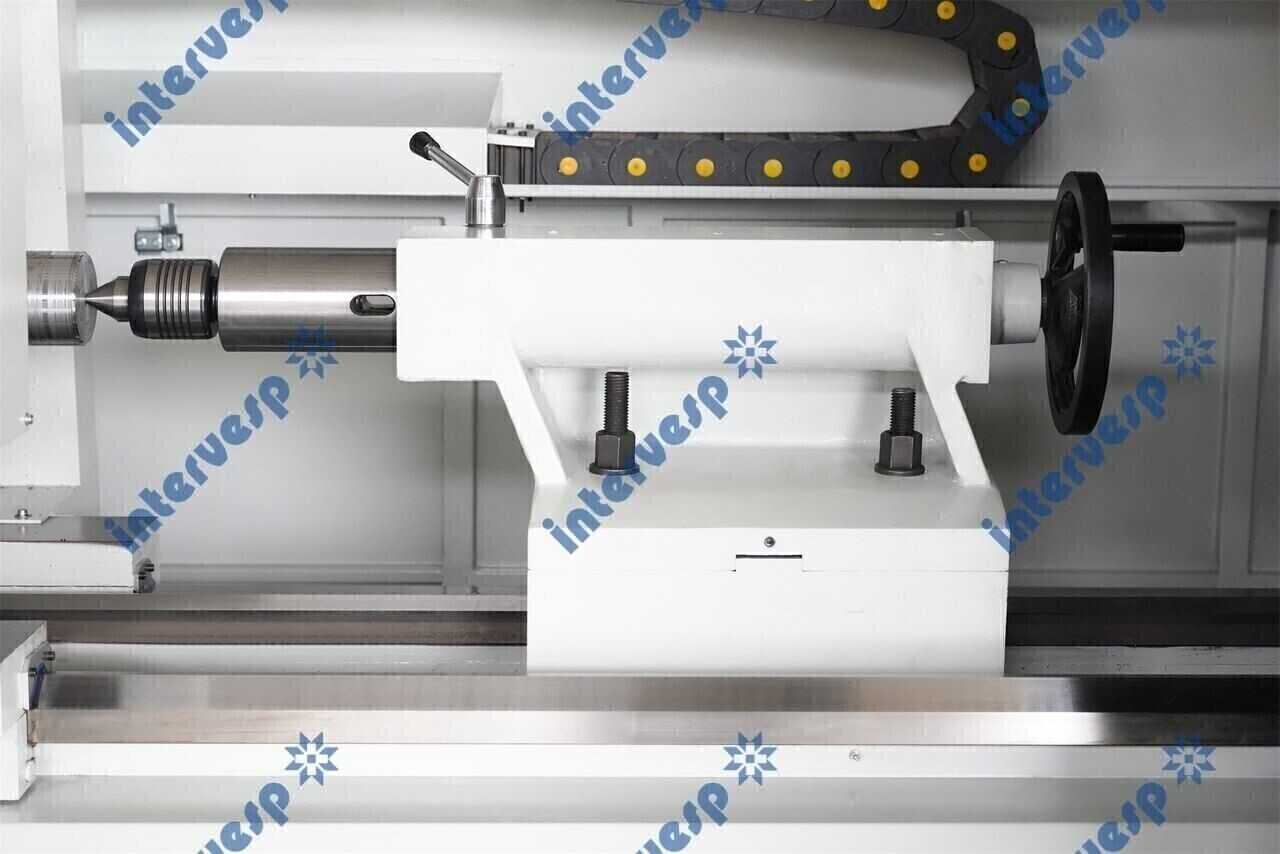

Ручная задняя бабка MT #5 (*опциональноустанавливается гидравлическая задняя бабка)

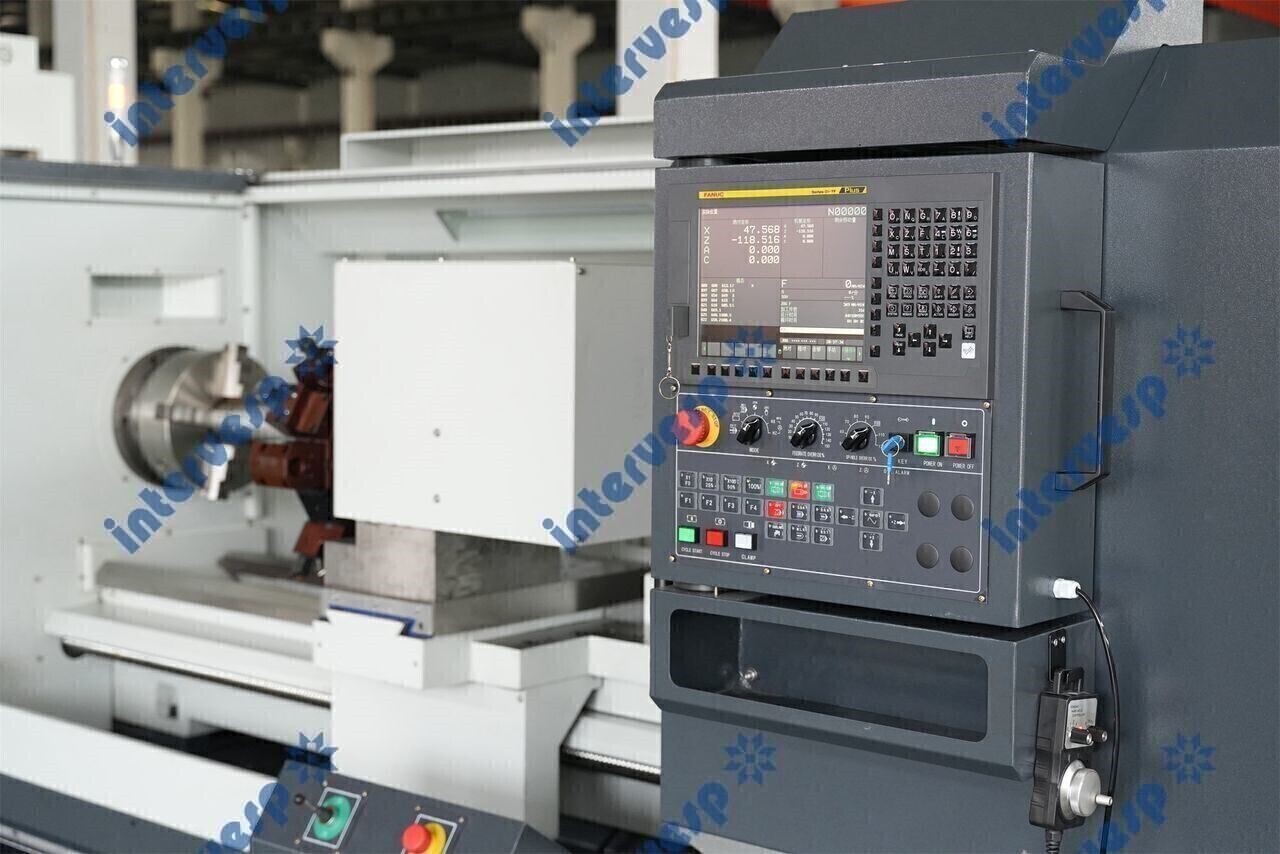

УСТРОЙСТВО ЧПУ

Станки оснащаются устройством ЧПУ SIEMENS 808D-15, GSK 980TDi, FANUC Oi-TF Plus. Устройство ЧПУ включает в себя все необходимые функции для обработки деталей типа «тело вращения», а так же использовать различный приводной инструмент на револьверной голове.

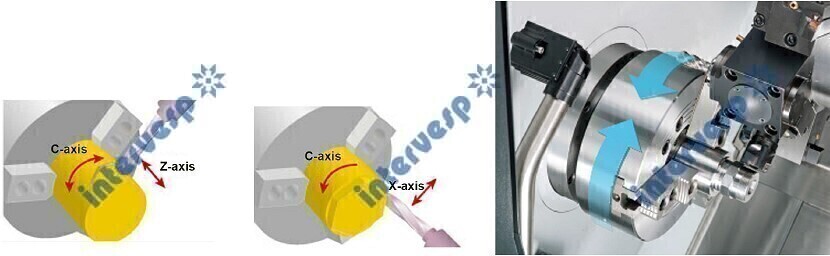

Осевое перемещение

В сочетании с револьверной головкой, осью C и дисковой тормозной системой можно выполнять сверление, фрезерование, нарезание резьбы и другие составные функции. (Ось Y доступна с модели CK6180)
