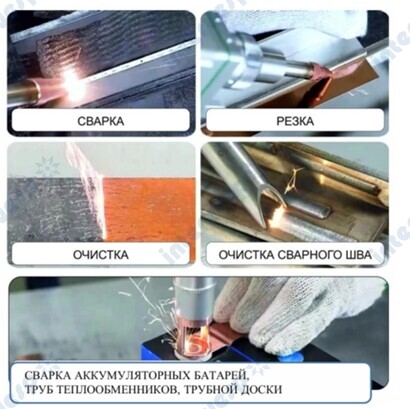

ЛАЗЕРНЫЙ АППАРАТ 5 В 1 Это инструмент, способный решать задачи сварки, резки и очистки с высокой производительностью и минимальными усилиями со стороны оператора, объединяющий пять ключевых функций в одном надёжном корпусе:

• Лазерная сварка

• Лазерная чистка

• Очистка сварного шва

• Лазерная резка

• Сварка аккумуляторных батарей, труб теплообменников, трубной доски

Двухосевой сканатор(XY) — динамичное управление лучом

• В аппарате используется ручной сварочный пистолет с двойным качанием сканатора, позволяющий перемещать лазерный луч по осям XиY без физического перемещения пистолета.

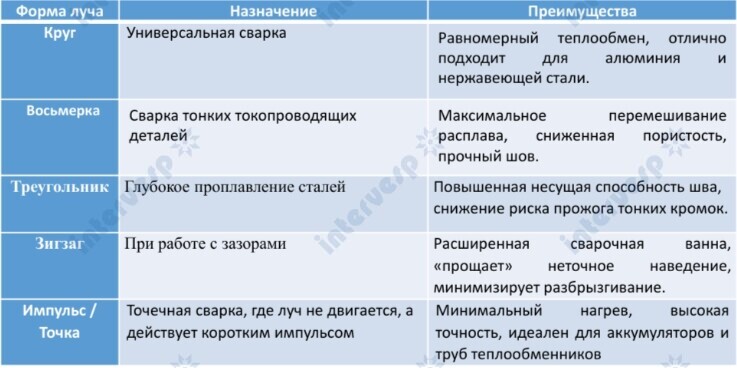

Формы лазерного луча - под каждую задачу своя форма

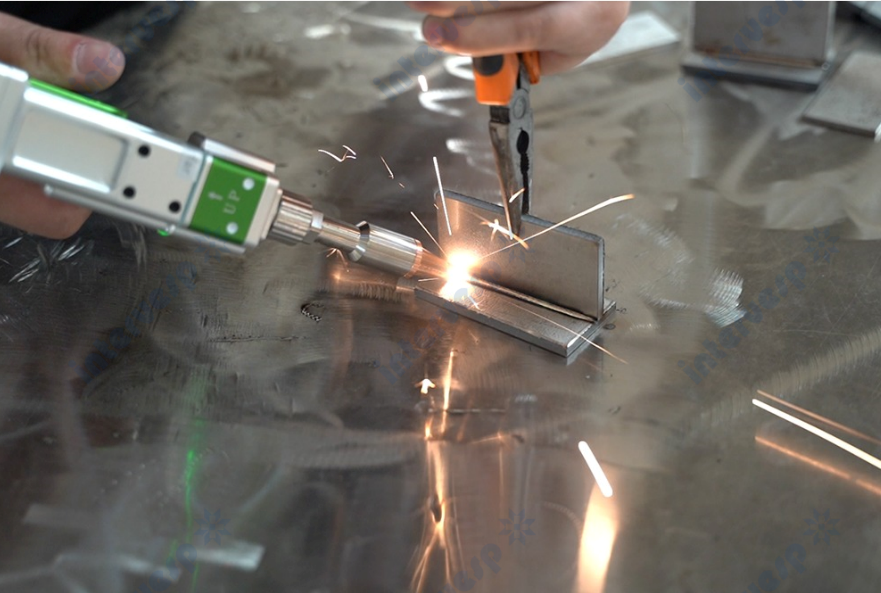

Лазерная сварка генерируют излучение в импульсном и непрерывном режимах. Технология включает в себя точечное и шовное сварные соединения. Для шовного применяется непрерывный режим генерации или импульсный с перекрытием, для точечного - только импульсный. Точечный метод дает минимальные деформации и используется для соединения изделий небольшой толщины. При шовной сварке происходит формирование глубокого сварочного канала. Метод обладает высокой эффективностью при обработке сталей, титана, меди и алюминия. Луч высокой плотностью мощности разрушает поверхностные оксидные пленки и препятствует образованию новых и не требует применять защитные инертные газы. Сваривание элементов небольшой толщины производится с расфокусировкой луча, это позволяет исключить сквозное прожигание изделия. Для получения прочного шва аппарату лазерной сварки необходимо оснащение источником излучения достаточной мощности.

ПРЕИМУЩЕСТВА

• Сварной шов гладкий и красивый. Отсутствует деформация поверхности, не требует последующего шли- фования, отсутствует необходимость чистовой обработки сварного шва.
• Равномерность сварки. Достигается равномерным распределением точечной энергии лазерного сварочного аппарата.
• Высокая скорость сварки. Скорость лазерной сварки в 2-10 раз выше, чем скорость традиционной сварки.
• Точное позиционирование. Точное позиционирование благодаря системе красный луч.
• Универсальность. Гибкие настройки позволяют производить шовную и точечную сварку.
• Удобство эксплуатации. С помощью ручного пистолета можно сваривать длинные отрезки (отсутствует ограничение длины сварки длиной рабочего поля). Возможность сваривать труднодоступные зоны и осу- ществлять сварку под любым углом.
• Простота эксплуатации. Гибкий ручной режим работы легок в освоении, не требует специального обуче- ния.
• Экономия в обслуживании. Отсутствие расходных материалов, низкое электропотребление, стабильность работы и длительный срок службы снизят затраты на обслуживание.
• Экологичность. Надежная и экологически чистая технология без загрязнения окружающей среды.
• Компактность. Легкий вес и компактность позволяют использовать установку в любых производственных условиях.
• Устойчивость к коррозии и высокая термостойкость

Для того чтобы воспользоваться функцией лазерной чистки нужно заменить факусирующую линзу, насадку на лазерной головке, а также поменять режим в интерфейсе управления станком.

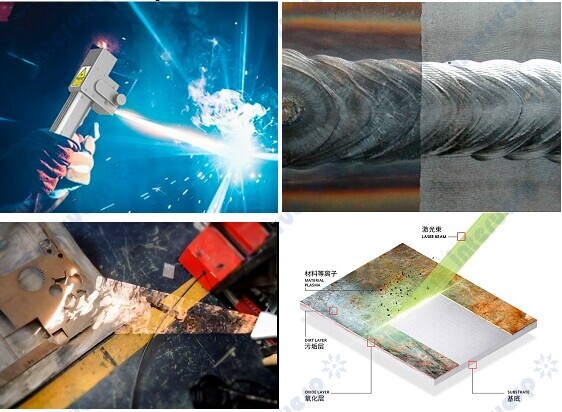

Лазерная очистка – это надежная, безопасная и быстрая технология, предназначенная для очистки поверхно- стей. С использованием этой технологии можно легко удалять ржавчину, слои краски, лака и других покры- тий или осаждений, обезжиривать поверхности, счищать последствия окисления или осаждения пыли. По- скольку при очистке поверхностей не используются посторонние вещества, этот процесс не вредит окружа- ющей среде и пользователю оборудования. Благодаря долговечности и надежности оборудования, а также небольшому расходу энергии лазерная очистка стала широко используемым методом в промышленности.

Области применения:

Удаление слоев ржавчины и краски.

Обезжиривание поверхностей в пищевой промышленности. Обезжиривание металлических поверхностей перед сваркой. Очистка сварочных швов и поверхности, поврежденной при сварке. Удаление лаковых, полиамидных и других покрытий.

Реставрация зданий, мостов, скульптур и даже картин. Удаление сажи.

Нейтрализация радиоактивных поверхностей. Удаление изоляции с проводов

Зачем нужна?

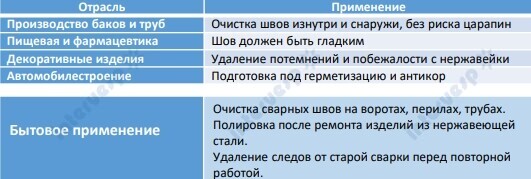

После сварки на поверхности металла остаются:

• Окалина и нагар.

• Мелкие брызги.

• Окислы, потемнение.

Все эти загрязнения ухудшают внешний вид, могут мешать последующей покраске, полировке или нанесению герметика. Особенно критично для нержавеющей стали и алюминия.

Как это работает?

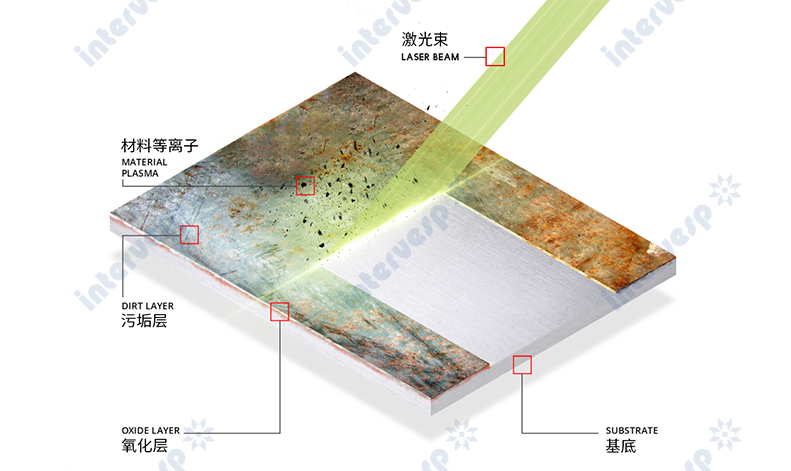

Лазерный луч точечно испаряет загрязнения, не трогая основной металл. В отличие от механической обработки, не повреждает поверхность и не оставляет царапин.

Преимущества:

• Без контакта и вибраций — металл не деформируется.

• Идеальная подготовка под покраску или полировку.

• Убирает побежалость в зоне термического воздействия.

• Улучшает коррозионную стойкость шва.

• Работает и на ровных, и на сложных рельефах.

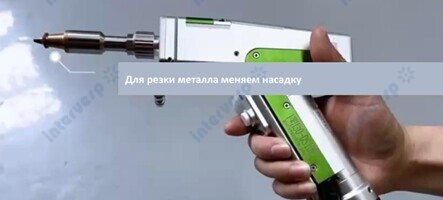

Лазерная резка — это высокоточная технология разрезания металла концентрированным лазерным лучом, управляемым через ЧПУ и сканатор. В отличие от УШМ, плазмы и ножниц, даёт аккуратный, ровный рез.

Преимущества лазерной резки:

• Ровный срез без задиров — не требует дополнительной обработки.

• Малая зона теплового влияния — минимум деформаций.

• Высокая точность — возможна фигурная и мелкая резка.

• Нет расходников — не нужны диски, фрезы.

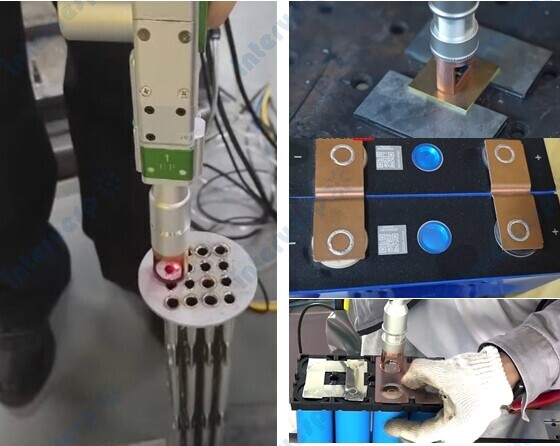

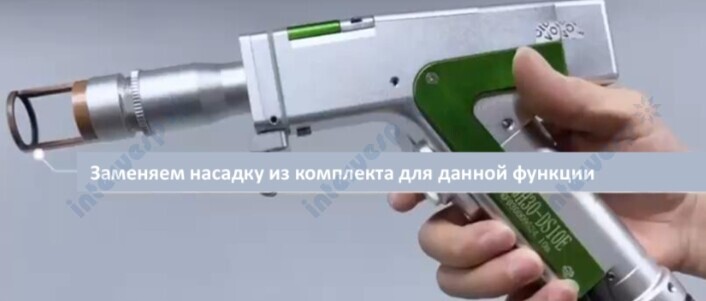

ФУНКЦИЯ ТОЧЕЧНОЙ СВАРКИ АККУМУЛЯТОРНЫХ БАТАРЕЙ, ТРУБ ТЕПЛООБМЕННИКОВ, ТРУБНОЙ ДОСКИ

Эта функция идеально подходит для:

• Сборки аккумуляторов (например, для электровелосипедов, PowerBank, фонарей)

• Присоединения тонких полосок металла (никеля, алюминия, меди) к контактам.

• Быстрой и чистой сварки мелких деталей, где не нужен прожиг.

• Сварка труб теплообменников.

Преимущества:

• Без перегрева — не повреждает аккумуляторные ячейки.

• Очень быстро — соединение за долю секунды.

• Надёжно — прочное точечное соединение.

• Просто в использовании — не требует дополнительной настройки фокуса или движения луча.

Одномодульные волоконные лазеры непрерывного излучения с мощностью лазера Raycus CE / MaxPhotonics

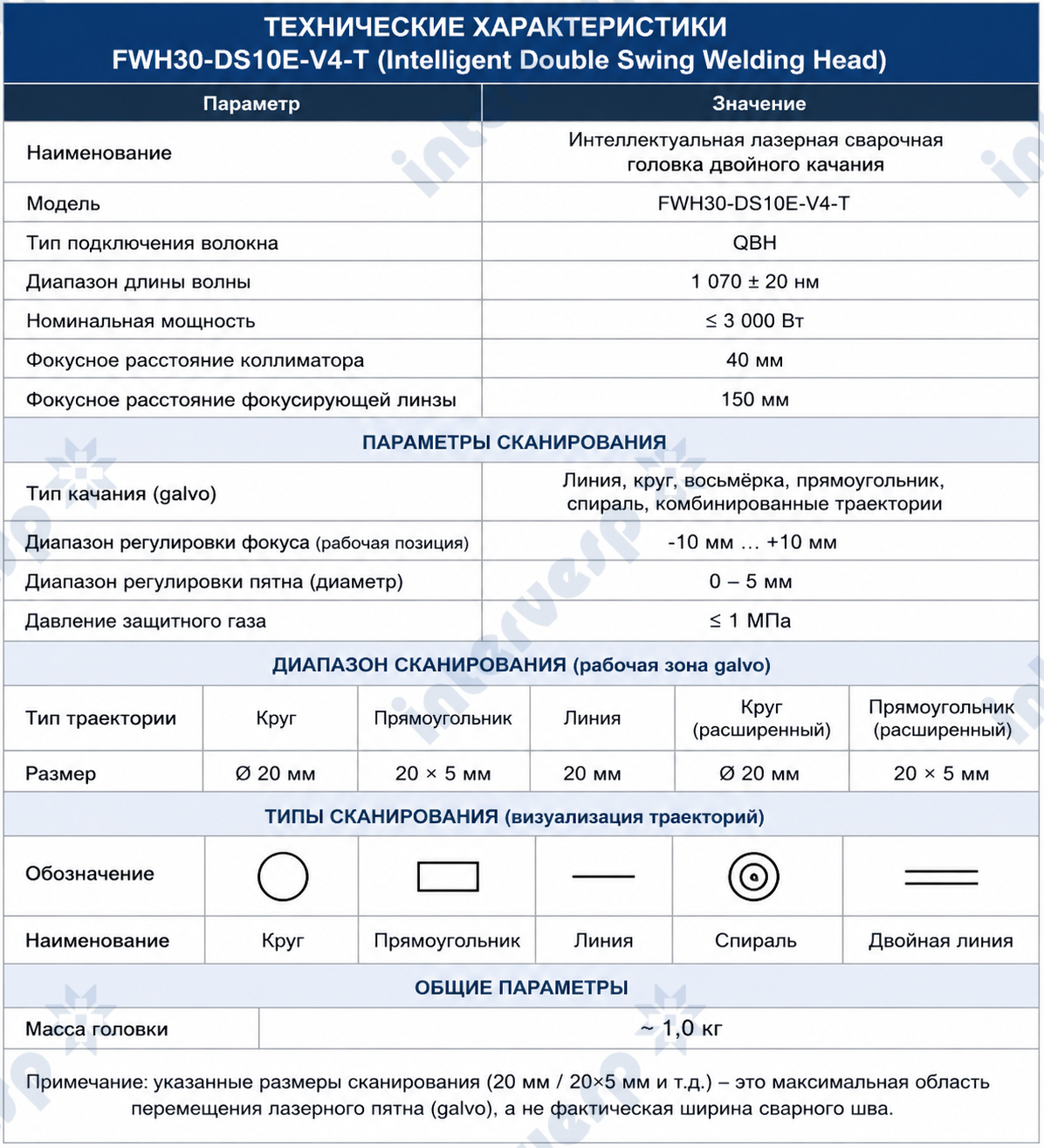

Сварочный пистолет Relfar FWH30-DS10E оснащен системой 2-х осевого сканатора. Лазерная голова Relfar позволяет сочетать в одном устройстве 5 функций. С помощью смены сопла и линзы можно сваривать, чистить, резать металл, зачищать сварные швы и варить аккумуляторы (круговая сварка). Имеются 2 защитных стекла и датчик температуры для безопасной и долговечной работы.

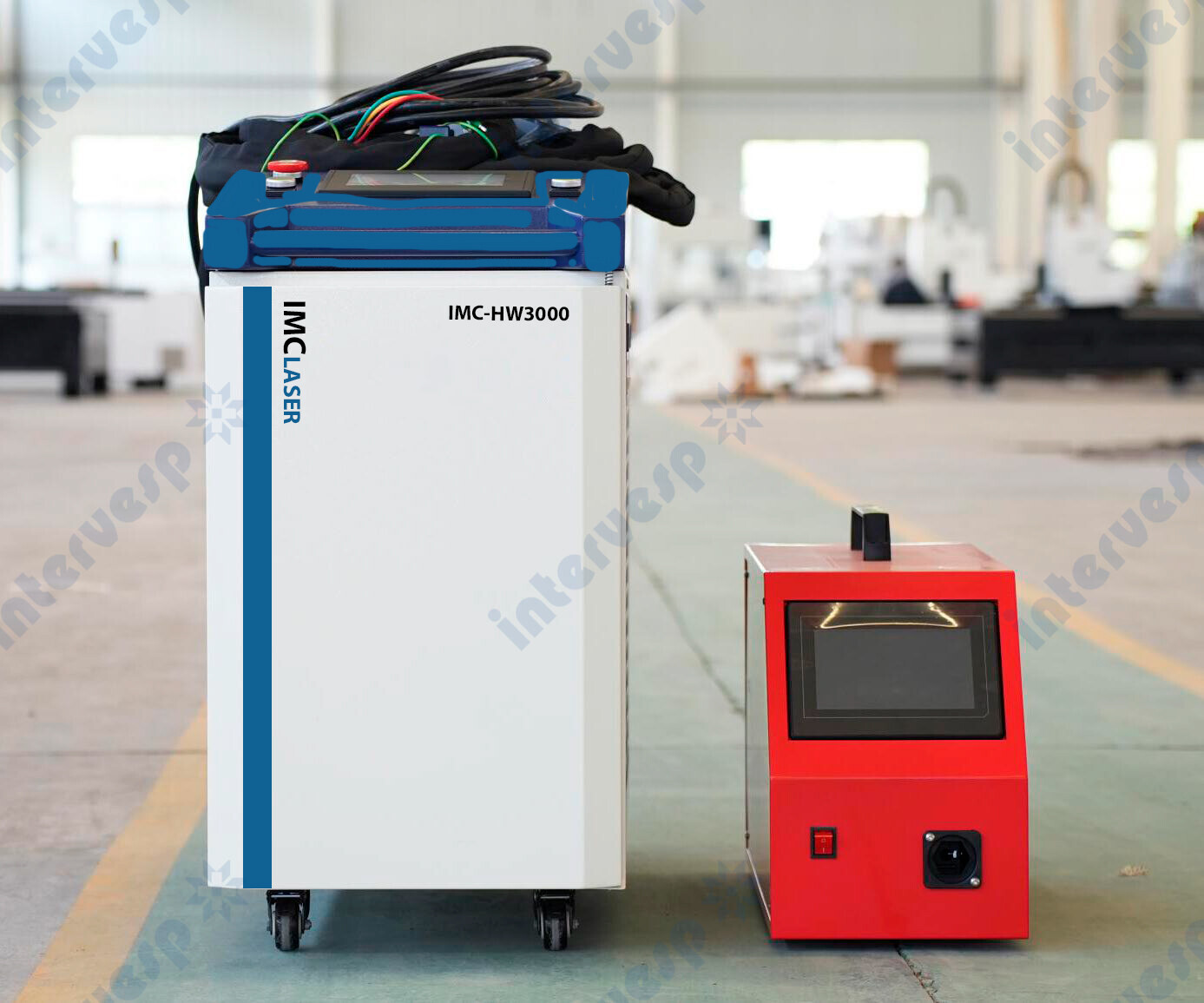

Водяной охладитель внутри корпуса ручного лазерного свароч- ного аппарата. Встроенный водяной охладитель более эффекти- вен для охлаждения сварочной головки и лазера.

Встроенная конструкция водяного охлаждения также эконо-

мит пространство для размещения и расходы на перевозку для клиента.

Сменные насадки под разные задачи: сварка, очистка, резка, сварка аккумуляторных батарей, труб теплообменников. Расходные материалы: 10 шт. защитных линз и пара защитных очков, защитные перчатки

Система управления Relfar 5 в 1 с сенсорным экраном и программным обеспечением . Простота в управлении, поддержка русского языка, различные режимы контроля формы луча. Интерфейс на русском языке.

Шланг-пакет для сварочного пистолета в защитном рукаве стандартной длинны 15 метров. Позволяет проводить чистку на больших площадях, на большом расстоянии, гибко и с меньшими ограничениями в работе.
