Фрезерный станок с ЧПУ BCM1325B - 5AXIS
Рабочая зона станка, мм: 1300x2500x800
Электрошпиндель с воздушным охлаждением, кВт: 18 (HSD, Италия)
- Промышленная система ЧПУ Syntec (Тайвань)
- 5 осьей обработки

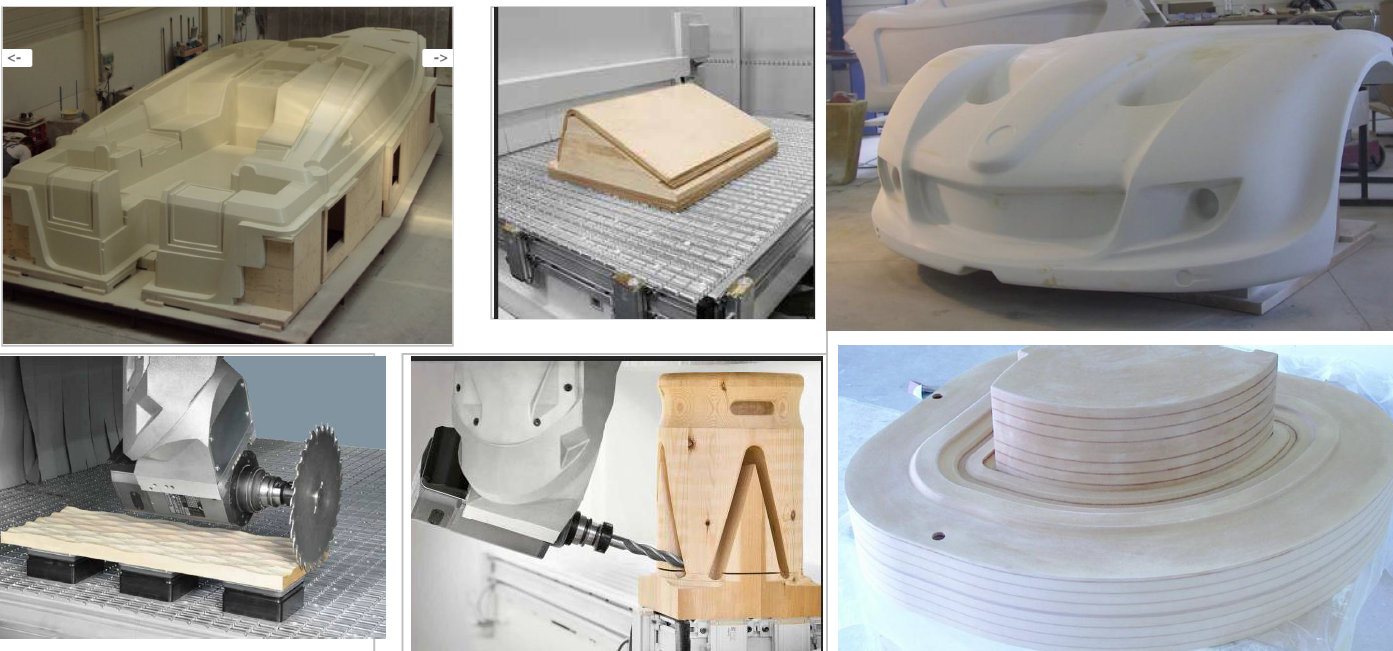

- Материал обработки: Твердая древесина, алюминий, композитный материал, пена, ПВХ, гранит, мрамор, известняк, шифер, травертин, базальт.
- Обработка с постоянной скоростью кончика инструмента. Автоматически изменяется скорость подачи станка, чтобы кончик инструмента поддерживал постоянную скорость. Эта функция синхронизирует линейные и вращательные движения, обеспечивая постоянное и плавное движение резки.
- Объемная 3D-лазерная компенсация. Эта процедура является стандартной для всех машин перед отправкой нашим клиентам. Эта функция компенсирует ошибки положения в трехмерной рабочей зоне машины.
- Линейная компенсация. Эта процедура является стандартной для всех машин на этапе строительства и компенсирует отклонения, присущие компонентам во время изготовления машины.
- Компенсация размещения приспособления. Позволяет пользователю механически расположить три точки на приспособлении во время первоначальной настройки программы. Эти точки используются нашим контроллером в качестве ориентира для автоматического выравнивания программы по новому местоположению приспособления.

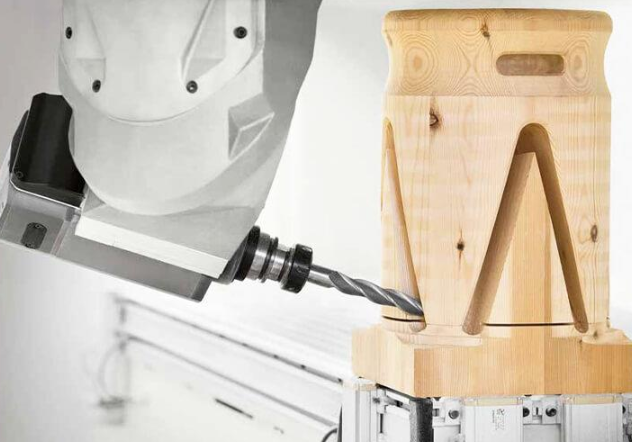

- Вращение центра наконечника — позволяет сохранять положение наконечника инструмента при передаче команды поворотной оси на перемещение в координации с двумя или более линейными осями.
Преимущества станка:
- Рабочая зона станка 1300x2500x800 mm.
- CE стандарт.
- HSD 18 кВт (Италия) электрошпиндель с воздушным охлаждением.
- 8 мм тяжелая рама станка.
- Активная система безопасности станка.
- Автоматическая смена инструмента с магазином на 8 позиций.
- Перемещение по оси Z – шарико-винтовая пара TBI (Тайвань).
- Перемещение по оси X и Y - косозубая система «шестерня-рейка» (Germany).
- 30 мм квадратные направляющие Hiwin для тяжелых условий эксплуатации.
- Вакуумный стол на + T-пазы для механической фиксации.
- Панель управления Syntec (Тайвань) + дополнительный ручной проводной пульт.
- Сервомоторы и привода Yaskawa (Япония).
- Инвертор управления электрошпинделя Delta (Тайвань) (18кВт).
- Автоматическая смена инструмента на 8 позиций.
- 8-позиционный автоматический сменщик инструмента (опции: больше позиций).
- Выдвижные упоры для позиционирования заготовки.
- Твердотельные концевые выключатели Omron (Япония).
- Электрические компоненты Schneider Electric (Франция).
- Аспирация 3,0 кВт, Airtech Pro (пылесборник).
- Автоматическая система смазки.
- Гидравлический подъемник и ленточный конвейер.
- Датчик измерения длины инструмента.
Резиновые подушки для уменьшения вибрации при работе станка.
Технические характеристики
Рабочая зона станка, мм | 1300x2500x800 |
Электрошпиндель с воздушным охлаждением, кВт | 18 (HSD, Италия) |
Тип смены инструмента | автоматический |
Количество позиций в магазине, шт | 8 |
Стол | Вакуумный стол + T-пазы для механической фиксации |
Точность перемещения, мм | +-0.02мм / 2000мм |
Максимальна скорость перемещения, м/мин | 90 |
Максимальная рабочая скорость, м/мин | 70 |
Вакуумный насос, кВт | 7,5 (роторно-пластинчатый) |
Перемещение по осям | X и Y - косозубая система «шестерня-рейка» Z – шарико-винтовая пара TBI (Тайвань) |
Частота вращения шпинделя, об/мин | 6000-24000 |
Сервомоторы и привода | Yaskawa (Япония) |
Напряжение | AC380v/50HZ/3 phase |
Интерфейс | USB, LAN |
