Фрезерный станок с ЧПУ BCM1330F

Фрезерный станок с ЧПУ BCM1330F
Фрезерный станок с ЧПУ BCM1330F
Фрезерный станок с ЧПУ BCM1330F
Фрезерный станок с ЧПУ BCM1330F
Фрезерный станок с ЧПУ BCM1330F
Фрезерный станок с ЧПУ BCM1330F
Фрезерный станок с ЧПУ BCM1330F
Фрезерный станок с ЧПУ BCM1330F
Фрезерный станок с ЧПУ BCM1330F
Фрезерный станок с ЧПУ BCM1330F
Фрезерный станок с ЧПУ BCM1330F
Фрезерный станок с ЧПУ BCM1330F
Фрезерный станок с ЧПУ BCM1330F
Фрезерный станок с ЧПУ BCM1330F
Фрезерный станок с ЧПУ BCM1330F
Фрезерный станок с ЧПУ BCM1330F
Китай
Основные характеристики

Рабочая зона станка, мм: 1300x3000x200

Электрошпиндель с воздушным охлаждением, кВт: 9,0 (HSD, Италия)

Система ЧПУ: Syntec (Тайвань)

Преимущества
  • Промышленная система ЧПУ Syntec (Тайвань)
  • Автоматическая смена инструмента с магазином карусельного типа на 12 позиций
  • Сверлильная голова 9V+3H+1S
  • Стол PTP (Germany)
Связь с ведущим специалистом
+375 (29) 669 93 68 +375 (17) 358 75 66
Шеф-монтаж и пуско-наладка
Шеф-монтаж и пуско-наладка
Осуществляем запуск поставленного оборудования
Сервис
Сервис
Собственный штат наладчиков
Гарантия
Гарантия
Выезд специалистов вовремя гарантийного периода
Лизинг
Лизинг
Приобретение оборудования в лизинг на выгодных условиях
Получить предложение
Описание товара
Технические характеристики
Фрезерный станок с ЧПУ BCM1330F

Фрезерный станок с ЧПУ серии F подходит для разнообразной и сложной обработки и многофункциональной обработки. Его можно использовать для гравировки, сверления, резки, бокового фрезерования, передней кромки и так далее. Основные функции – резка и фрезерование. Благодаря высокой скорости его можно широко использовать для обработки мебели, кухни, дверей. Идеально подходит для обработки дверей шкафов, деревянных дверей, мебели из цельного дерева, мебели из деревянных панелей, окон, столов и стульев. Вакуумный рабочий стол, оснащенный стержнями из алюминиевого сплава и присосками, является жестким, но гибким для различных конфигураций. Обрезка всего листа до идеального размера, фрезерование, сверление, распиловка, резка и фрезерование — множество функций — все в одном. Легко загружать и разгружать, тратить меньше времени, но получать от этого больше.

Конструкция обеспечивает большую гибкость и быструю настройку. Защищено собственными патентами. Используется для быстрого закрепления деталей любой формы и размера, что значительно сокращает время настройки. Быстросменная система соединения. Гарантированная быстрая и простая замена. Используются вакуумные устройства и U-образные зажимы. Фиксация узких и особо толстых фрагментов.

Фрезерный станок с ЧПУ BCM1330F

Преимущества станка:

  • Рабочая зона станка 1300x3000x200 mm.
  • Сверлильная голова 9V+3H+1S.
  • Стол PTP (Germany).
  • CE стандарт.
  • HSD 9кВт (Italy) электрошпиндель с воздушным охлаждением, автоматической сменой инструмента и магазином на 12 инструментов (ISO30).
  • Тяжелая рама станка.
  • Активная система безопасности станка (собственная разработка).
  • Перемещение по оси X и Y - косозубая система «шестерня-рейка» Germany.
  • Перемещение по оси Z – шарико-винтовая пара TBI (Тайвань).
  • 35мм (ось Y) и 25 мм (ось X, Z) линейные направляющие тяжелого типа TBI (Тайвань).
  • Вакуумный стол + T-пазы для механической фиксации.
  • Промышленная система ЧПУ Syntec (Тайвань).
  • Сервомоторы и привода Yaskawa (Япония). Ось Y 2900Вт, оси Z/X 850Вт.
  • Редукторы Shimpo (Япония).
  • Инвертор управления электрошпинделя Delta (Тайвань).
  • Автоматическая смена инструмента на 12 позиций (опционально: 12, 16 и др.).
  • Твердотельные концевые выключатели Omron (Япония).
  • Электрические компоненты Schneider Electric (Франция).
  • Аспирация 5,5 кВт.
  • Автоматическая система смазки.
  • Датчик измерения длины инструмента.

Контроллер Syntec  — позволяет этому продукту легко выполнять многослойные 3D-задачи, резку, гравировку, фрезерование.

Преимущества ЧПУ Syntec: применение в станках для смены инструмента, обрабатывающих центрах, четырехосевых, пятиосевых гравировальных станках, профессиональном программном обеспечении с ЧПУ, высокой совместимости программного обеспечения, совместимости с различными программами проектирования и производства CAD / CAM, такими как type3 /artcam/Wentai, поддержка кода G&M с постпроцессором. Есть компенсация инструмента, дисплей на английском языке, редактирование фона, отображение операции моделирования, функция отображения ошибок.

Интеллектуальная функция трансграничной защиты обработки может предотвратить механическое столкновение, вызванное чрезмерно большими файлами проекта или ошибками в работе. Он имеет функции вырезания точки останова, восстановления после сбоя питания и прогнозирования времени обработки.

Многие известные производители выбирают для своих моделей фрезерных станков ЧПУ Syntec (Тайвань). Данная система зарекомендовала себя надёжной и точной, устойчивой к помехам и сбоям. Система позволяет в широком диапазоне регулировать скорость и ускорение движения инструментального портала по всем координатным осям, величину подачи и частоту вращения шпинделя, а также задавать тип фрезы для каждого патрона из набора инструментов (при использовании механизма автосмены инструмента). Полезной особенностью системы является возможность сохранения в памяти запущенных ранее программ и их повторной активации (вместе с загрузкой настроек оборудования), что существенно упрощает процесс серийного выпуска изделий.

Стока управления Syntec представляет собой полноценный «командный центр» и позволяет управлять всеми функциями фрезерного станка без необходимости подключения персонального компьютера.

Фрезерный станок с ЧПУ BCM1330F

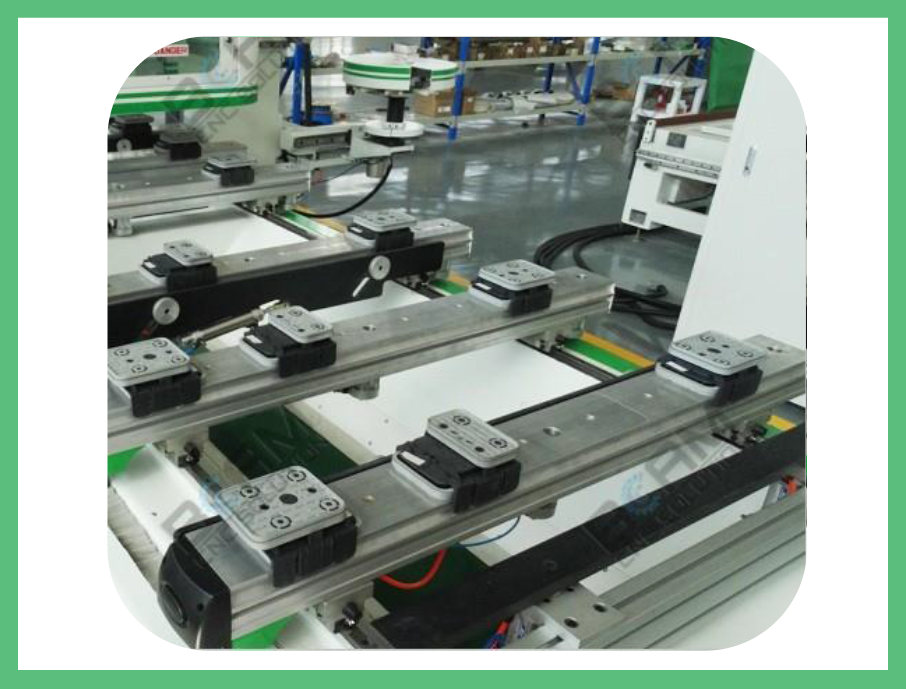

Инновационный немецкий стол Schmalz PTP универсален, конструкция обеспечивает большую гибкость и быструю настройку. Защищено собственными патентами. Используется для быстрого закрепления деталей любой формы и размера, что значительно сокращает время настройки. Система быстросменного соединения. Гарантированная быстрая и простая замена. Используются вакуумные устройства и U-образные зажимы. Фиксация узких и особо толстых фрагментов.

Фрезерный станок с ЧПУ BCM1330F

Вакуумный стол Pod and Rail. Он разделен на 2 рабочие зоны. Эта машина в основном используется для изготовления дверей из массива дерева или для обработки панелей, проста в загрузке и разгрузке.

Фрезерный станок с ЧПУ BCM1330F

Уникальная система автоматической смены инструмента позволяет поочередно заменять инструменты, а датчик инструмента компенсирует допуск на длину инструмента.

Фрезерный станок с ЧПУ BCM1330F

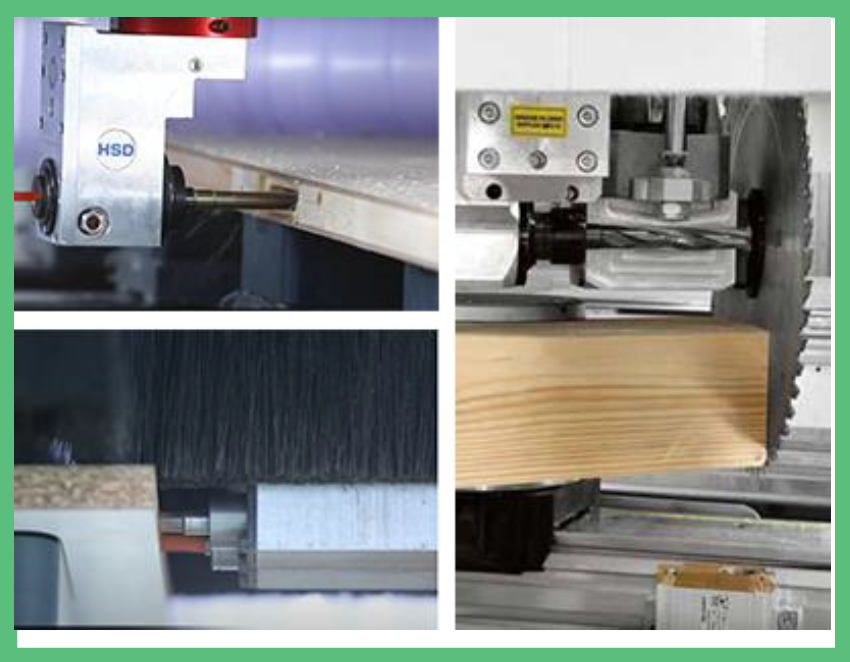

АГРЕГАТЫ ДЛЯ ВЫПОЛНЕНИЯ ЛЮБОЙ ОБРАБОТКИ, которые могут непрерывно перемещаться на 360° с помощью ЧПУ, могут содержать агрегаты, используемые для выполнения определенных операций обработки (карманы для замков, корпуса петель, глубокие горизонтальные отверстия, обрезка кромок и т. д.).

Горизонтальный двигатель с двумя выходами для фрезерования замков и горизонтальной обработки.

Фрезерный станок с ЧПУ BCM1330F

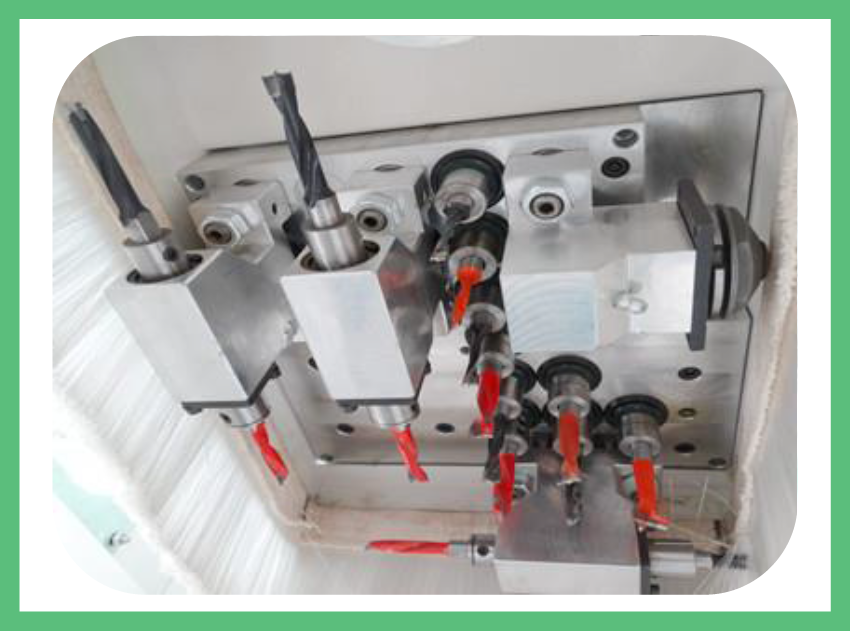

Электрошпиндель ISO 30 или HSK F63, 13,2 кВт и сверлильная головка 9+3+1 разработаны и изготовлены для BCAM итальянской компанией HSD.

Фрезерный станок с ЧПУ BCM1330F

Алюминиевые направляющие на столе для легкой загрузки детали.

Фрезерный станок с ЧПУ BCM1330F

Аспирационный кожух станка.

Первая в стране беспыльная аспирационная система вдохновлена циклоном «Тайфун». Данная система разработана совместно с французскими инженерами и была прекрасно применена в наших продуктах, которые теперь являются патентом BCAM. Данные системы применены к нашему оборудованию серий S, C, D и E. Красивый дизайн и отличная производительность завоевали похвалу многих клиентов. Все больше и больше клиентов видели революционную конструкцию данного решения.

Фрезерный станок с ЧПУ BCM1330F

Активная система безопасности.

Оригинальная система активной защиты, также известная как «аварийный выключатель предотвращения столкновений», имеет активную защиту для безопасности рабочих во время рабочего процесса машины. В то же время он имеет систему автоматического сохранения точки останова, и после ручного сброса тревоги станок может продолжать работу.

Рама станка.

Наши станки с ЧПУ представляют собой сверхмощный корпус, чтобы обеспечить стабильность станка. Только когда станина стабильна, точность обработки шпинделя будет высокой. В процессе изготовления наши рамы обеспечивают высокую устойчивость к деформациям. Благодаря пятигранной обработке станины пять поверхностей могут быть обработаны за один раз путем одной установки заготовки. Что обеспечивает очень высокую точность обработки.

Фрезерный станок с ЧПУ BCM1330F

Автоматическая система смазки.

Система подачи смазки делает обслуживание более удобным.

Преимущество: мы используем новейшую автоматическую систему смазки, это устройство выгодно с точки зрения экономии энергоресурсов, удобно в эксплуатации с длительным сроком службы.

Фрезерный станок с ЧПУ BCM1330F

Шестерни и зубчатые рейки.

Шестерни и зубчатые рейки, которые мы используем, являются лучшими брендами. Все зубчатые рейки и шестерни изготовлены с высокой точностью на станках с ЧПУ DMG (Германия). Зубья рейки имеет наклон 19,8°, что обеспечивает более плотное зацепление шестерни с рейкой, больший крутящий момент и отсутствие потери усилия.

Фрезерный станок с ЧПУ BCM1330F

Линейные направляющие и шарико-винтовые пары TBI (Тайвань).

Что касается ходовой части станка и шарикового винта, используемого в оси Z. Наш фрезерный станок использует комплектующие TBI (Тайвань). При установке, направляющей и винта инженеры будут использовать микрометр, чтобы отметить параллель между направляющими.

Точность поддерживается на уровне 0,01 мм, поэтому от всего крепежа до использования и установки он дотошный, с минимальной ошибкой, что обеспечивает долговечность, долгий срок службы и высокую точность. Высокая эффективность передачи, высокая точность и низкий уровень шума.

Фрезерный станок с ЧПУ BCM1330F

Направляющая цепь.

Изготовлена из нейлонового материала с перегородкой посередине для разделения сильного и слабого тока. Независимо от того, где находится искусственная ступенька, она не сломается, а несущая способность очень сильная.

Фрезерный станок с ЧПУ BCM1330F

Аспирационная установка в комплекте 3 кВт.

Фрезерный станок с ЧПУ BCM1330F

Промышленные вилки ABB.

Фрезерный станок с ЧПУ BCM1330F

Резиновые подушки для уменьшения вибрации при работе станка.

Дополнительные опции

Фрезерный станок с ЧПУ BCM1330F
  • Принтер для печати этикеток и автоматического наклеивания на панель.
  • Дополнительные места в магазине инструментов.
  • Альтернативные системы ЧПУ.

Технические характеристики

Основные характеристики
Рабочая зона станка, мм 1300x3000x200
Электрошпиндель с воздушным охлаждением, кВт 9,0 (HSD, Италия)
Тип смены инструмента автоматический
Количество позиций в магазине, шт 12
Сверлильная голова, шп 9V+3H+1S
Точность перемещения, мм +-0.02мм / 2000мм
Максимальна скорость перемещения, м/мин 80
Максимальная рабочая скорость, м/мин 60
Вакуумный насос, кВт 5,5 x 2 шт (роторно-пластинчатый)
Перемещение по осям X и Y - косозубая система «шестерня-рейка» (Germany) Z – шарико-винтовая пара TBI (Тайвань)
Частота вращения шпинделя, об/мин 6000-24000
Сервомоторы и привода Yaskawa (Япония)
Напряжение AC380v/50HZ/3 phase
Интерфейс USB, Network
