Кромкооблицовочный станок HCM GENESIS

В наличии

хит продаж

Китай

Основные характеристики

Толщина предварительно отторцованной кромки, мм: 0,4 - 3

Ширина кромки, мм: 10 - 50

Минимальная длина деталей, мм: -

Связь с ведущим специалистом

+375 (29) 669 93 68 +375 (17) 358 75 66

Шеф-монтаж и пуско-наладка

Осуществляем запуск поставленного оборудования

Сервис

Собственный штат наладчиков

Гарантия

Выезд специалистов вовремя гарантийного периода

Лизинг

Приобретение оборудования в лизинг на выгодных условиях

Получить предложение

Описание товара

Технические характеристики

Видео 2

Распечатать

НАЗНАЧЕНИЕ:

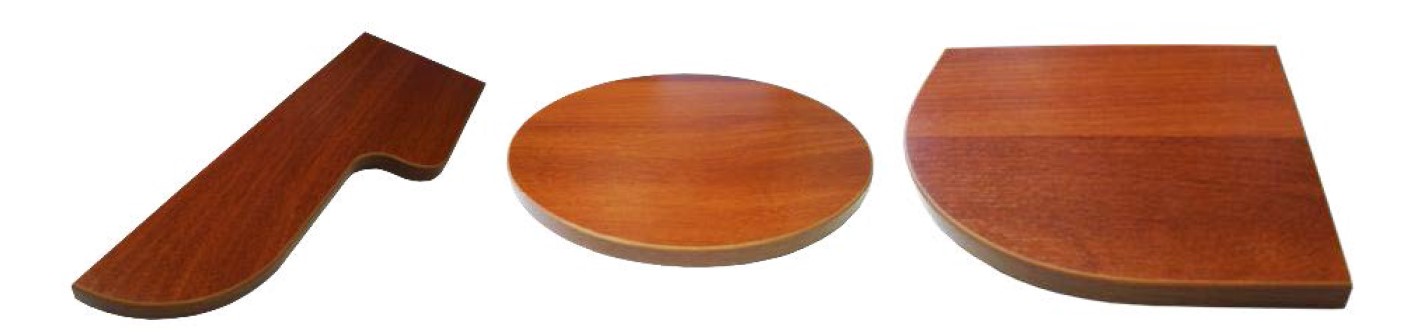

Предназначен для облицовывания прямолинейных и криволинейных кромок мебельных щитов и заготовок натуральным полосовым и синтетическим рулонным материалом.

Приклеивание ведется при ручной подаче заготовки.

Подача кромочного материала в зону приклеивания осуществляется автоматически из магазина.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Идеально подходит для применения на предприятиях по производству корпусной мебели (офисная, кухонные наборы, шкафы-купе, мебель для гостиных и прихожих, а также эксклюзивная мебель, изготавливаемая по индивидуальным заказам).

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

Скорость подачи с плавной регулировкой 0-14 м/мин;
Большой рабочий стол для удобства работы, L-1200мм;
Бачок для клея-расплава с электронным блоком контроля температуры;
Два клеенаносящих вала;
Резервуар для клея под клеенаносящими валами;
Регулировка количества наносимого клея;
Гильотина для предварительной резки толстого кромочного материала из ПВХ или АBS, с максимальным сечением 3x50 мм;
Прижимные ролики быстросъемные в кол-ве 4 шт.;
Приводной ролик с плавным изменением скорости подачи;
Счетчик длины кромки с энкодером;
Пульт управления на передней панели станка;
Регулятор сжатого воздуха, маслораспылитель.

Общее описание ключевых конструктивных особенностей

БОЛЬШОЙ РАБОЧИЙ СТОЛ

Для максимально удобной работы оператора, в том числе с крупногабаритными деталями, станок GENESIS имеет увеличенную длину рабочего стола.

ПОДАЧА КРОМЧОНОГО МАТЕРИАЛА

Не требуется настройка на толщину кромки. Кромочный канал состоит из четырех роликов. Производиться регулировка ограничительной планки только на ширину кромочного материала.

КЛЕЕВОЙ УЗЕЛ

Два клеенаносящих вала обеспечивают наилучшее приклеивание кромки. Один вал наносит клей на деталь, второй вал на кромку. Идеальный вариант в случае использования рыхлого ДСП.

Излишки клея стекают в клеевой бачок. Исключено попадание клея на рабочий стол и агрегаты станка.

Винтовая точная настройка кол-ва клея на каждом валу обеспечивает аккуратный клеевой шов.

ПРЕСС ГРУППА

Пресс группа состоит из 5-ти обрезиненных роликов, первый из которых приводной и имеет регулировку направляющей на высоту кромки.

Остальные 4 ролика не приводные, и располагаются на одной направляющей, что позволяет быстро и удобно их демонтировать для обработки внутренних радиусов, а также с легкостью их устанавливать на место.

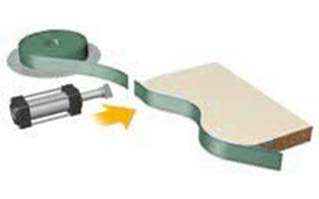

ТОРЦОВОЧНЫЙ УЗЕЛ

Узел предварительной обрезки кромки из рулона (гильотина).

Управление гильотиной происходит:

Автоматически с помощью концевого выключателя для прямолинейных деталей;
Счетчика длины кромки с энкодером для криволинейных деталей;
При помощи педали, управление оператором;
Оптимальный выбор режимов работы существенно упрощает работу оператора на станке.

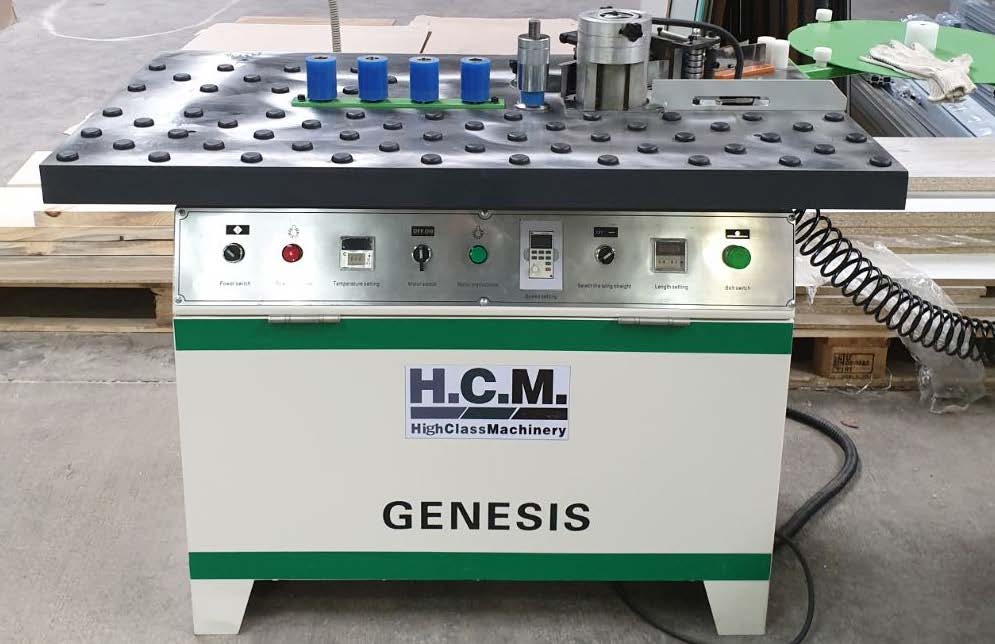

ПУЛЬТ УПРАВЛЕНИЯ

Панель управления находиться на передней верхней части станка, в максимально удобном для оператора месте.

Осуществляется: включение и выключение станка; установка температуры клея; находятся счетчик длины кромки и регулировка скорости подачи.

Смена режима обработки с криволинейных деталей на прямолинейные осуществляется с помощью переключателя. Так же на панели располагаются кнопка аварийной остановки и лампы индикации.

Технические характеристики

Основные характеристики

Толщина предварительно отторцованной кромки, мм	0,4 - 3
Толщина (высота) торцуемой кромки, мм	10-50
Толщина деталей, мм	10-50
Минимальная ширина деталей, мм	50
Мин. внутренний радиус , мм	20
Cкорости подачи, м/мин	0-14
Регулировка скорости подачи	инвертор
Работа по концевому выключателю	ДА
Работа от педали	ДА
Счетчик длины кромки с энкодером (Omron)	ДА
Мощность двигателя, кВт	0,37
Мощность нагревательных элементов, кВт	1,6
Давление в пневмосистеме, мПа	0,7
Общие габариты, мм	1250 мм (ширина) х 750 мм (глубина) х 1150 (высота)
