Сверлильно-присадочный станок AD 21

Назначение: Одноголовочный, многошпиндельный, сверлильно-присадочный станок с 21 шпинделем. Станок предназначен для сверления глухих и сквозных отверстий различного диаметра в пласть и торцевую часть детали, а также для сверления под углом 45^о.

Сверлильная голова с 21 шпинделями с быстрозажимными патронами и 5 инструментальных оправок диаметром 10 мм.

Задние упоры для точной горизонтальной и вертикальной присадки.

3 составных линейки общей длиной 3000 мм с 4 флажковыми упорами для базирования плит больших размеров.

Регулируемые боковые упоры со шкалой.

Механический калибр для быстрой установки боковых линеек.

Возможность настройки скорости опускания группы при сверлении.

Механический калибр для быстрой установки боковых линеек.

Эффективная система отвода стружки, встроенная в сверлильную голову, позволяющая сохранять станок в чистоте.

Два патрубка аспирации по 80 мм каждый с правой и левой стороны сверлильной группы.

Фиксация рабочего узла в положении 45°.

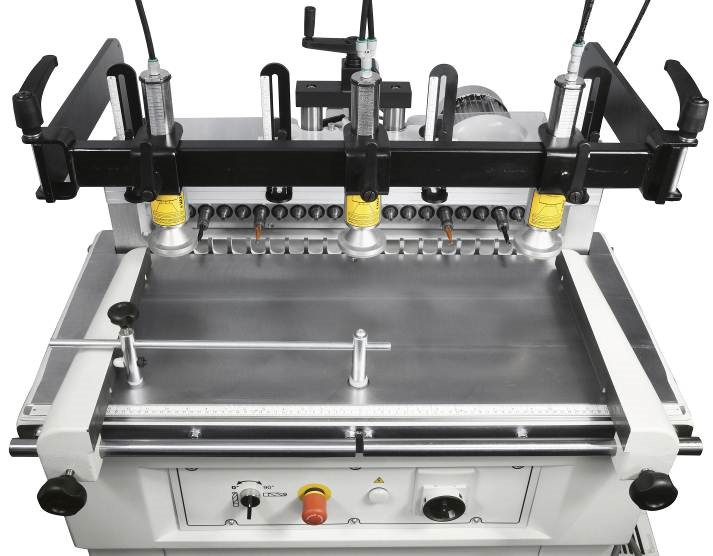

Два верхних пневмоприжима для закрепления заготовок на время сверления.

Механизм вертикальной регулировки рабочего узла с маховичком и механическим индикатором положения.

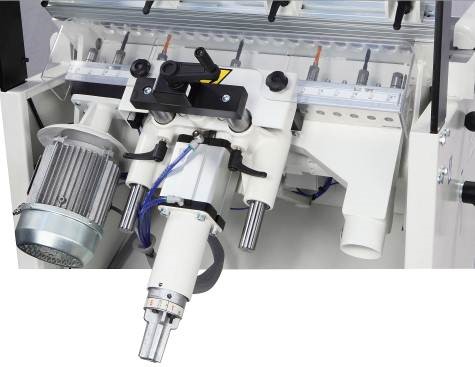

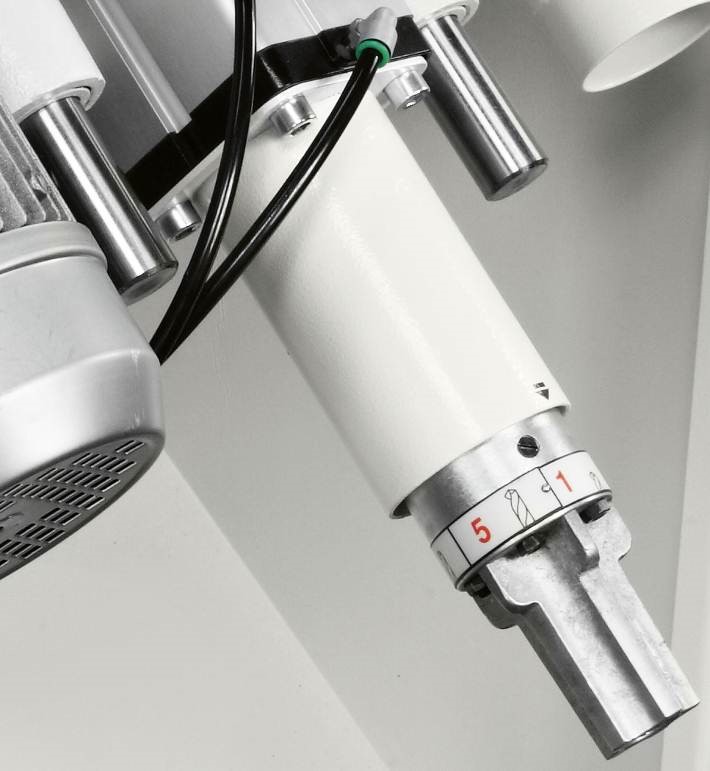

Револьверная головка на 5 положений глубины сверления отверстий от 0 до 60 мм. С УСТРОЙСТВОМ АВТОМАТИЧЕСКОЙ СМЕНЫ ВЕРТИКАЛЬНОЙ/ГОРИЗОНТАЛЬНОЙ ГЛУБИНЫ СВЕРЛЕНИЯ ДЛЯ ПРЕДОТВРАЩЕНИЯ СКОЛОВ.

Пневмопривод подъема/опускания сверлильной головы.

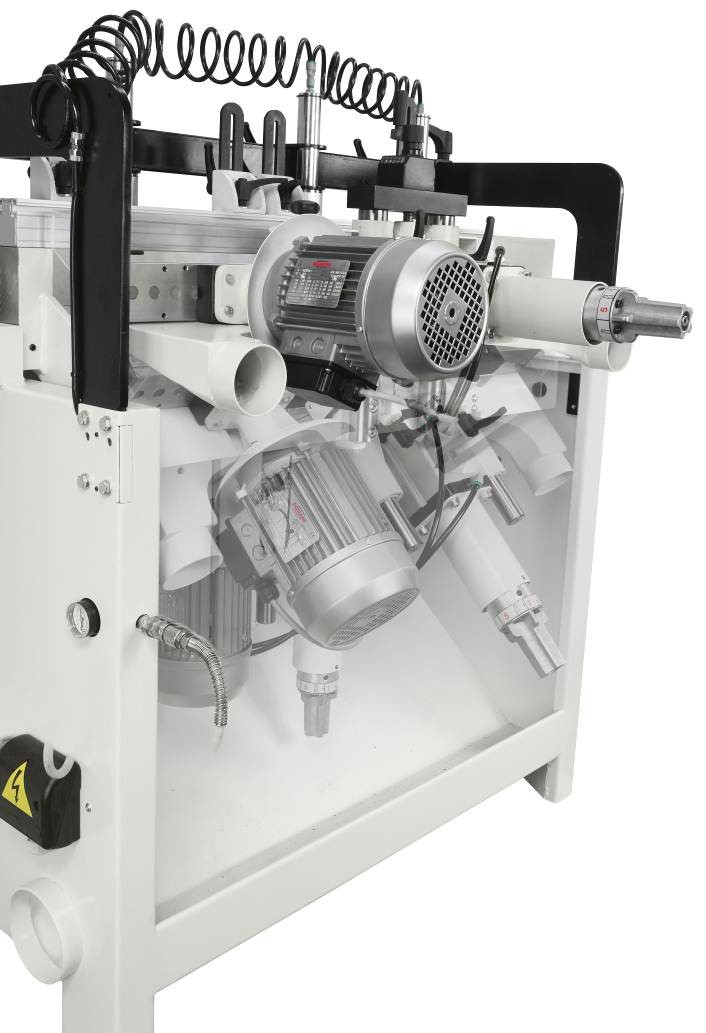

 Механизм с пневмоприводом для автоматического поворота сверлильной головы с управлением от переключателя на панели управления.
