Сверлильно-присадочный станок HCM Ecoline 21

В наличии
хит продаж
Сверлильно-присадочный станок AD 21
Сверлильно-присадочный станок AD 21
Китай
Основные характеристики

Количество шпинделей, шт: 21

Межосевое расстояние между шпинделями, мм: 32

Максимальное расстояние между шпинделями, мм: 640

Масса станка, кг: 380

Связь с ведущим специалистом
+375 (29) 669 93 68 +375 (17) 358 75 66
Шеф-монтаж и пуско-наладка
Шеф-монтаж и пуско-наладка
Осуществляем запуск поставленного оборудования
Сервис
Сервис
Собственный штат наладчиков
Гарантия
Гарантия
Выезд специалистов вовремя гарантийного периода
Лизинг
Лизинг
Приобретение оборудования в лизинг на выгодных условиях
Получить предложение
Описание товара
Технические характеристики

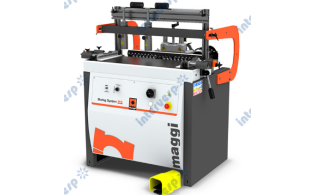

Сверлильно-присадочный станок HCM Ecoline 21



ОБЩАЯ ИНФОРМАЦИЯ

Высокоточные сверлильно-присадочные станки предназначены для сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов и брусковых деталей.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

На средних и крупных предприятиях по производству корпусной мебели

Сверлильно-присадочный станок HCM Ecoline 21

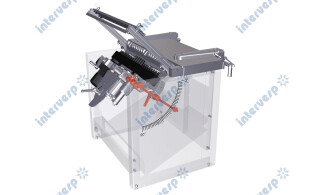

СХЕМА ОБРАБОТКИ

Общее описание ключевых конструктивных особенностей

Сверлильно-присадочный станок HCM Ecoline 21

ПУЛЬТ УПРАВЛЕНИЯ

Эргономичный и простой в исполнении пульт управления располагается на фронтальной панели станка.

На пульте располагаются все основные функции, в т.ч. кнопка аварийной остановки станка.

Сверлильно-присадочный станок HCM Ecoline 21

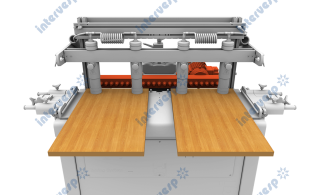

СВЕРЛИЛЬНЫЙ БЛОК

Сверлильный блок состоит из 21-й шпиндельной головки, на расстоянии 32мм друг от друга каждая. Сверлильный блок имеет удобные регулировки настройки параллельности, а также два штуцера с внешней стороны для максимально удобного его обслуживания.

Сверлильно-присадочный станок HCM Ecoline 21

МОЩНЫЙ ДВИГАТЕЛЬ

Привод сверлильного блока осуществляется двигателем мощность 1,5кВт S1. Что непосредственно позволяет осуществлять любые карты сверления, в том числе с использованием большого набора свёрел одновременно, либо использовать чашечные сверла



Сверлильно-присадочный станок HCM Ecoline 21

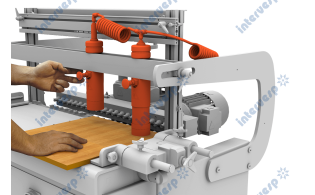

БЫСТРАЯ НАСТРОЙКА ГЛУБИНЫ

Станок оснащен системой быстрой настройки глубины сверления по механическому счетчику. Позволяет удобно и короткий промежуток времени настроить станок на любую глубину сверления в заданном диапазоне.



Сверлильно-присадочный станок HCM Ecoline 21

ПЕРЕМЕЩЕНИЕ СВЕРЛИЛЬНОГО БЛОКА

Фронтальное перемещение сверлильного блока так же оснащено механическим счетчиком для удобства настройки.

Перемещение осуществляется по двум высокоточным цилиндрическим направляющим.

Сверлильно-присадочный станок HCM Ecoline 21

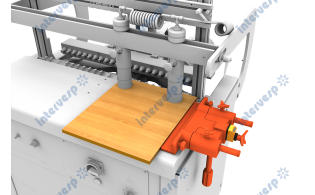

УПОРЫ

Станок оснащен двумя боковыми перемещаемыми упорами. Упоры перемещаются по цилиндрической направляющей.

Правый и левый упор оснащены удобными фиксаторами в нижней части.

Сверлильно-присадочный станок HCM Ecoline 21

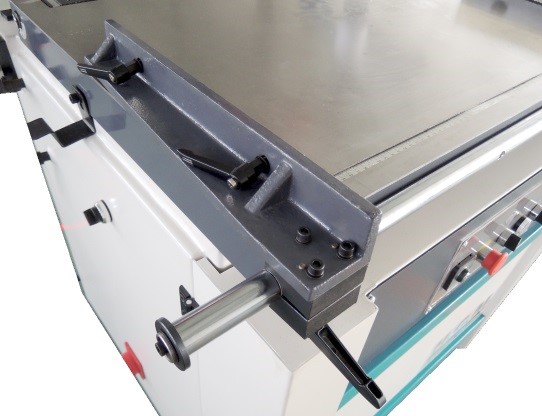

МИЛЛИМЕТРОВАЯ ШКАЛА

 Миллиметровая шкала на рабочем столе, позволяет быстро, удобно, и точно выставить боковые упоры на заданную ширину, и плотно зафиксировать их в необходимом положении.

ПРИВОД СВЕРЛИЛЬНОГО БЛОКА

Привод подъема сверлильного блока (сверления), для максимального удобства происходит при помощи электрической педали.



Сверлильно-присадочный станок HCM Ecoline 21

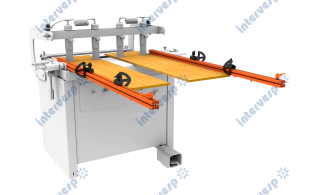

КОМПЛЕКТ БАЗИРУЮЩИХ ЛИНЕЕК

Станок оснащается 3-мя профильными алюминиевыми линейками.

Две коротких, для крепления к боковым направляющим.

Одна длинная (3м) для поперечного базирования.

Так же в комплект поставки входит 4 откидных упора, с возможностью установки на любой из трех линеек.

Технические характеристики

Основные характеристики
Количество шпинделей, шт 21
Межосевое расстояние между шпинделями, мм 32
Максимальное расстояние между шпинделями, мм 640
Максимальная ширина заготовки, мм 750
Максимальная. глубина сверления, мм 50
Скорость вращения шпинделей, об/мин 2800
Мощность привода сверлильной головы, кВт 1,5
Рабочее давление в пневмосистеме, бар 6-8
Габариты, мм 1100 х 1050 х 1200
Масса станка, кг 380
