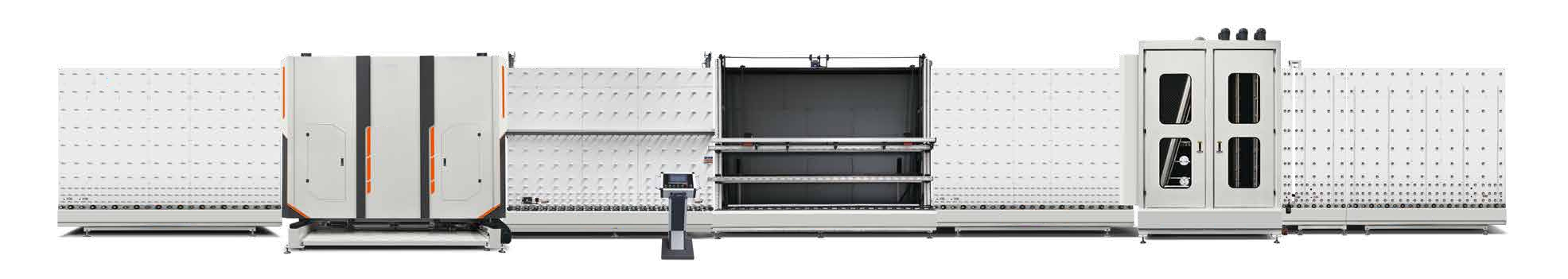

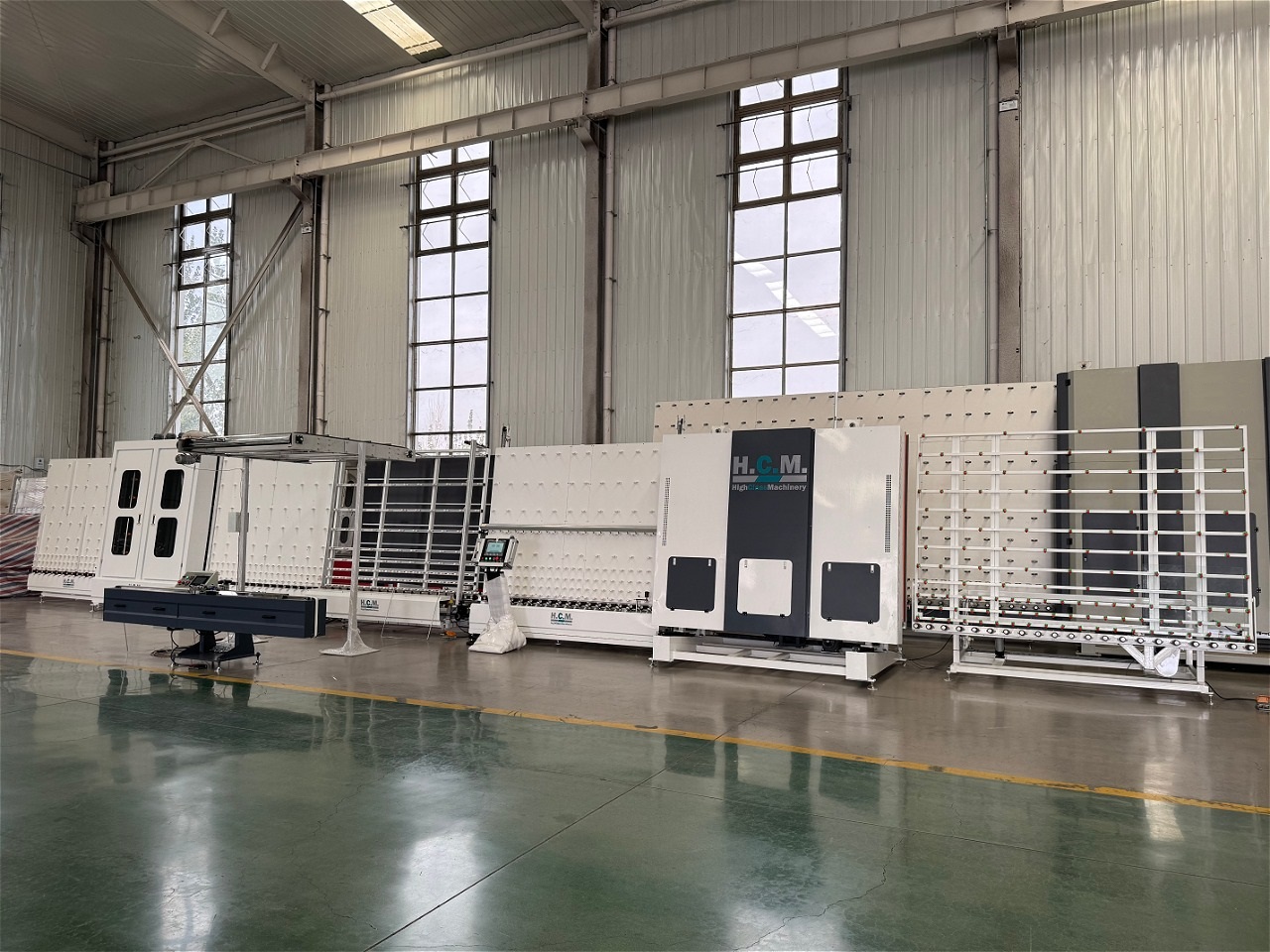

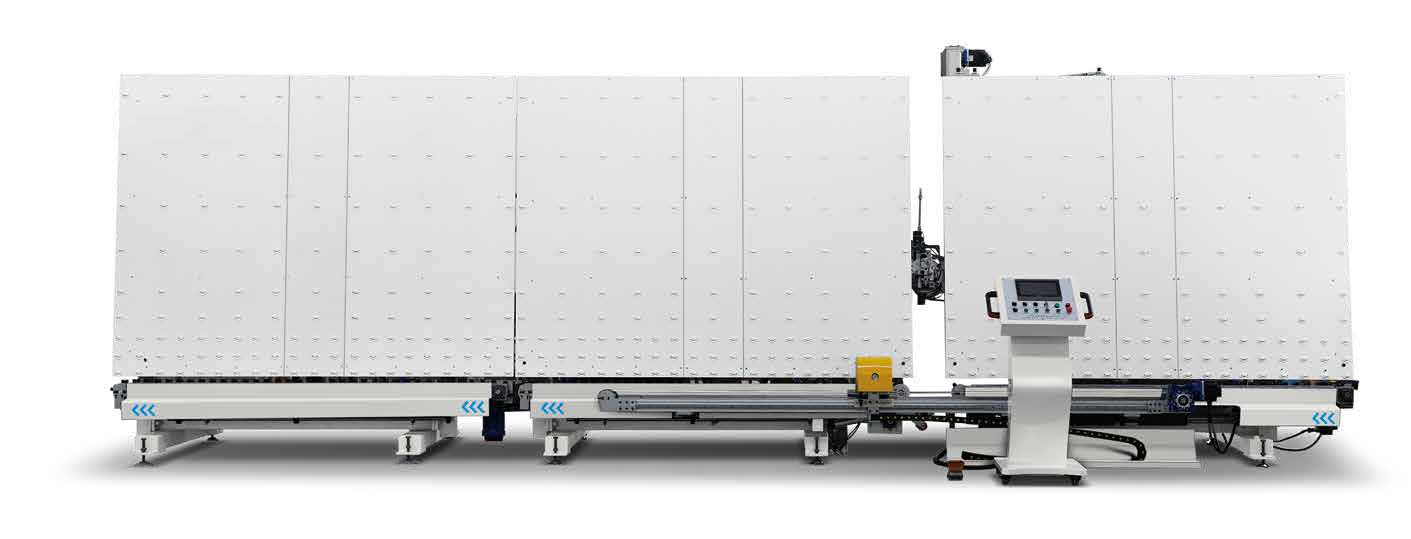

Автоматическая линия по производству газонаполненных стеклопакетов HD-CQX-2030

• HD-FJX-2030 Робот для герметизации стеклопакетов
• HD-LDS02 Станок для переноса алюминиевых рамок
• HD-TJ05 Машина для экструдирования бутила
• HD-GZ02 Автоматическая машина для подачи осушителя
• HD-CP2000 Автоматическая машина для укладки пробковой плитки

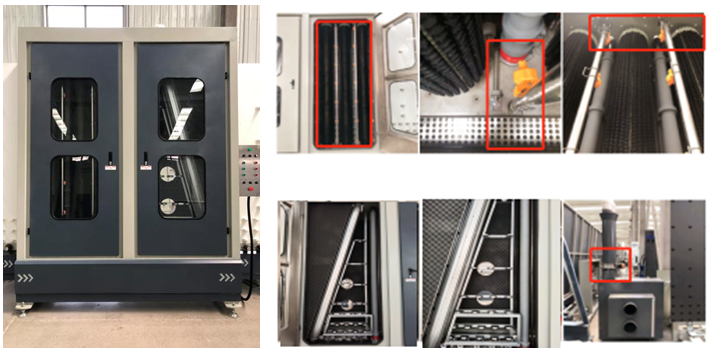

• Вся секция очистки выполнена из утолщенного корпуса из нержавеющей стали, прочного и долговечного.
• Секция очистки оснащена 4 двигателями, 3 из которых приводят в движение 6 вращающихся щеток, обеспечивающих стабильность и эффективность.
• Три пары щеток, мягкие и жесткие, чередуются, подходят для мытья одинарного и двойного серебристого низкоэмиссионного стекла.
• Универсальная насадка обеспечивает тщательную очистку без мертвых зон и оснащена подогревом воды для эффективной очистки зимой.
• Аксессуары в секции очистки изготовлены из нержавеющей стали и алюминия для предотвращения ржавчины, и старения, а также повышения долговечности.
• Дно секции имеет двухслойную полую конструкцию, что предотвращает попадание воды и продлевает срок службы подшипника.
• Нержавеющая сталь соединяет распылительную трубку секции очистки и впускной патрубок для предотвращения старения.
• Подшипники секции очистки оснащены уплотнениями: верхним и нижним масляными сальниками, а также водонепроницаемой крышкой для предотвращения попадания воды и стеклянной пыли в подшипник.
• Сушильная камера изготовлена ​​из алюминиевого профиля, а выход воздуха равномерный и плотный, что обеспечивает эффективную сушку каждой поверхности стекла.
• Оснащена высоконапорным вентилятором с шумоподавлением мощностью 15 кВт, обеспечивающим высокую эффективность и энергосбережение. Бокс оснащен звукопоглощающим устройством для снижения уровня шума.
• Когда стекло находится в положении ветрового ножа, фурма автоматически закрывается, предотвращая отпечаток ветрового ножа и улучшая качество стекла.

1. Оснащен двумя двигателями, что позволяет экономить два куска стекла.

2. Ускоренный фотоэлектрический датчик повышает эффективность производства.

1. Конструкция с двумя лучами обеспечивает бесследное пропускание света через стекло, улучшает качество стекла и позволяет легко удалять пятна.

2. Глубина нанесения клея регулируется вручную, а нижнее положение регулируется вручную в соответствии с глубиной нанесения клея, что облегчает производство декоративного стекла для дома.

1. Устройство позиционирования шатуна предотвращает образование крупных дефектов стекла из-за неточного позиционирования. Длительное использование не приведет к появлению дефектов.

2. Балка оснащена двойным фотоэлектрическим датчиком, контролем подсекции, стабильна и безопасна.

3. Прижимные ролики регулируемые, гибкие и удобные.

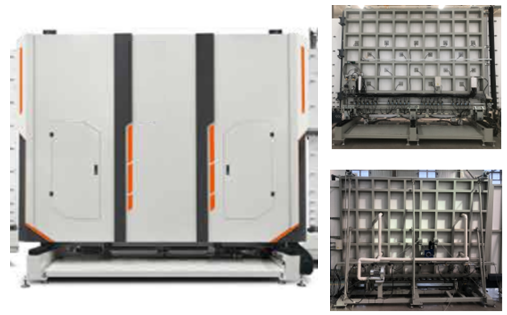

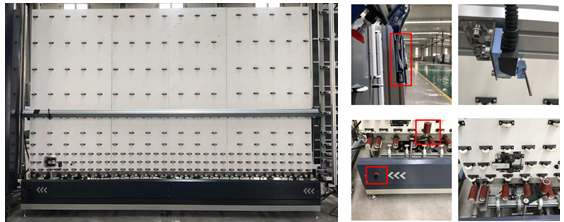

1. Рама пресса и поверхность листа подвергаются многократной обработке для обеспечения идеальной плоскости. После прессования диагональное отклонение стекла очень мало.

2. Прессование листа управляется серводвигателем, а синхронное прессование сервопривода обеспечивается шарико-винтовой передачей для параллельного прессования двух листов. Для обработки полого стекла разных размеров предусмотрена функция регулировки момента прессования, а время прессования регулируется в зависимости от размера стекла, что обеспечивает точность и быстроту прессования.

• Система использует сенсорный экран и программируемый ПЛК, что обеспечивает простоту эксплуатации и высокую степень автоматизации.
• Система нагнетания давления обеспечивает равномерное нанесение клея независимо от хода рабочего цилиндра.
• Поверхность рабочего стола изготовлена ​​из нержавеющей стали, что удобно для обработки поверхности, а само оборудование имеет привлекательный внешний вид.
• Оборудование оснащено системой кругового конвейера для облегчения замены ремня.
• Резиновый цилиндр имеет поворотную конструкцию, свободное вращение от 0 до 90 градусов, что упрощает нанесение клея и обслуживание.

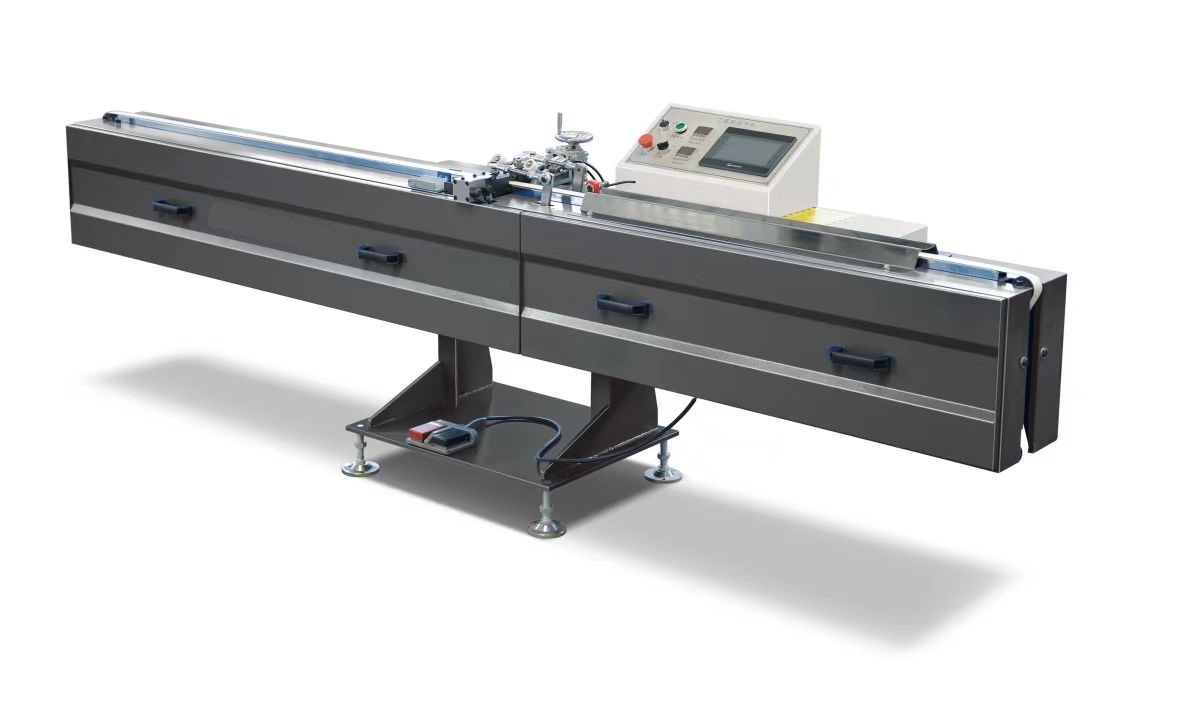

Основные функции машины:

• Произвольная установка времени автоматического нагрева.
• Преобразование частоты и регулировка скорости, автоматическое определение ширины алюминиевой полосы.
• Клеевая головка, функция автоматического нагрева резинового цилиндра, большая емкость для резины.
• Функция автоматического перехода в режим ожидания.

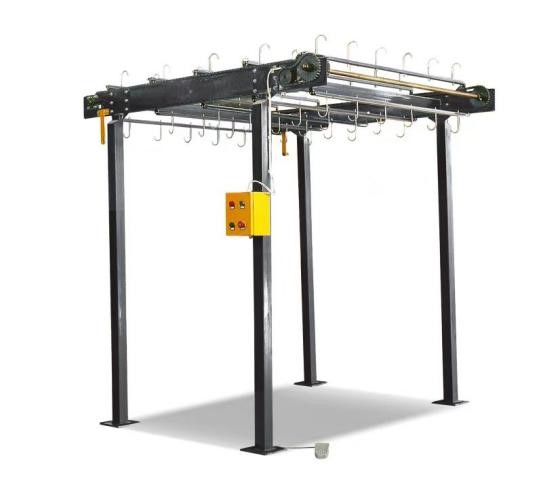

• Используется для подвешивания алюминиевой полосы и её перемещения в позиционирующий стенд линии производства стеклопакетов.
• Простая конструкция и удобство эксплуатации.

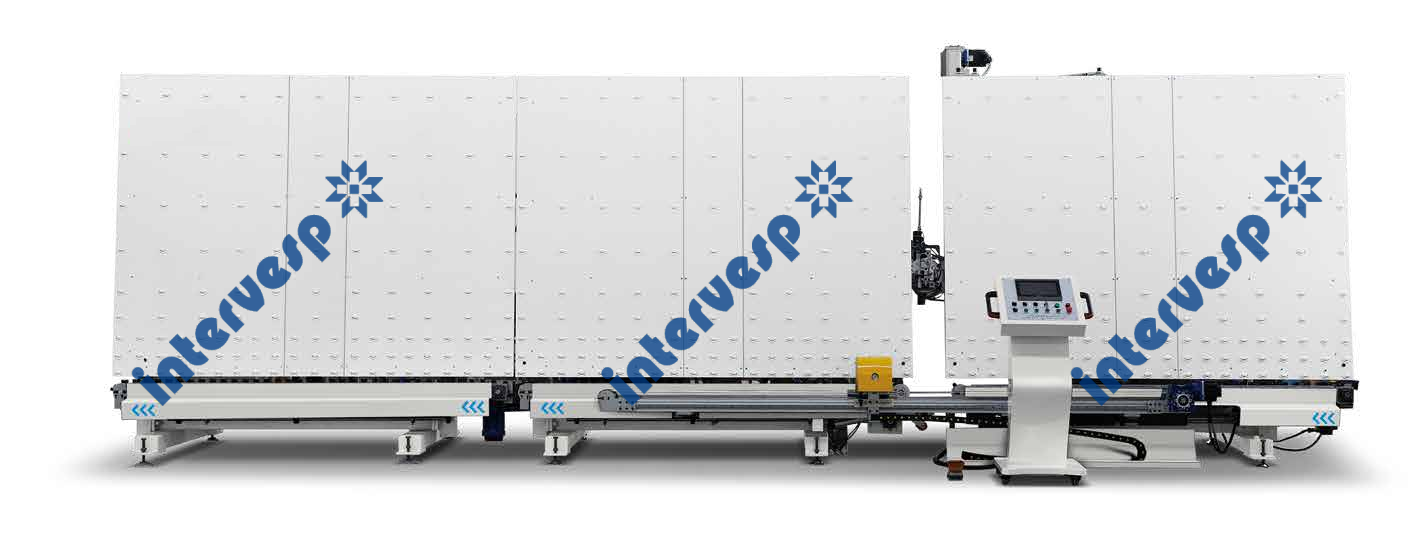

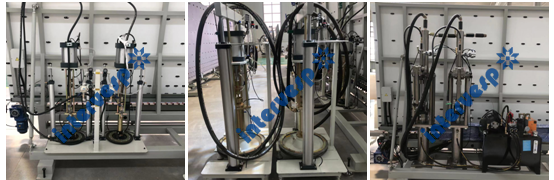

• Обеспечивает непрерывность нанесения клея на стеклопакеты различных размеров, высокую эффективность и стабильное качество.

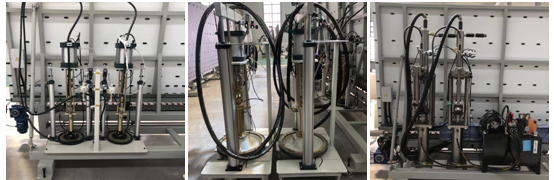

• Две полностью независимые системы подачи клея, два герметика могут переключаться (опционально одинарная/двойная группа).

• В третьем блоке предусмотрено хранение стекла для обеспечения непрерывности работы оборудования и повышения эффективности производства.
• Интерфейс «человек-машина» удобен и прост в эксплуатации.
• Точная синхронная система передачи обеспечивает плавную и экологически чистую работу со стеклом.
• Уникальное устройство автоматической сигнализации объема клея.

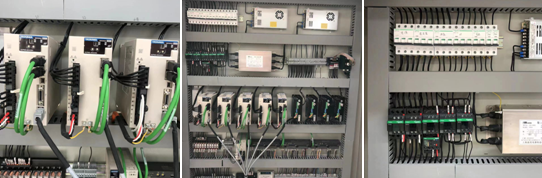

Вся серия систем Yaskawa оснащена (ПЛК, контроллер движения, серводвигатель), электрическими компанентами Schneider, пневматическими компонентами AiHDAC, SMC, импульсными источниками питания Ming Wei и другими известными брендами.

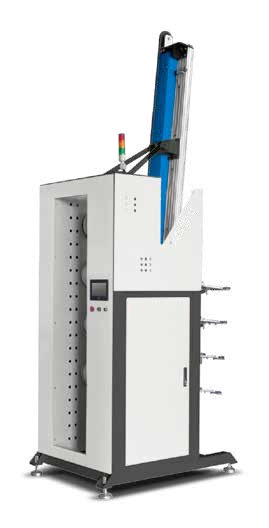

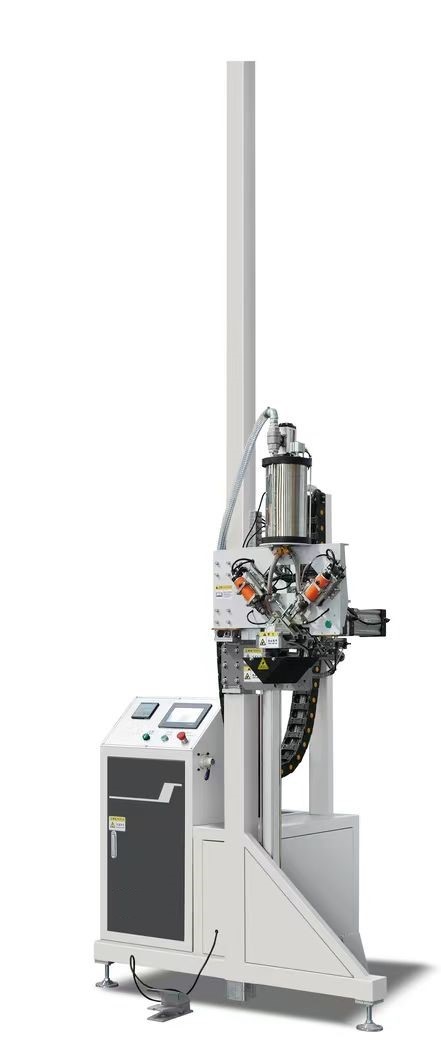

• Машина предназначена для заполнения гнутых алюминиевых рамок молекулярных сит.
• Высота заполнения регулируется в соответствии с размером алюминиевой рамы.
• Счётчик времени заполнения установлен для обеспечения оптимального объёма заполнения.
• Автоматическая подача, автоматическая перфорация, автоматическое заполнение, автоматическое закрытие отверстий для заполнения.
• Все настройки времени и ручные операции выполняются на текстовом дисплее.
• Подходит для заполнения четырёхугольных, трапециевидных, арочных, многоугольных и других алюминиевых рамок специальной формы.

1. Подходит для укладки изоляционных подушек из стеклопробки. Различные параметры можно регулировать, все действия можно выполнять вручную с помощью HMl, а также отображается обратная связь в режиме реального времени. Интерфейс управления/отладки имеет функции ручного, автоматического режима и паузы; Для управления/обслуживания предусмотрен дополнительный пароль (оператор не может изменять параметры по своему усмотрению).

2. Оснащен функцией оповещения о неисправностях.

3. Количество деревянных матов в горизонтальном направлении оси X можно регулировать.

4. Вертикальное направление оси Z приводится в движение серводвигателем, что обеспечивает точность позиционирования.

5. Высота деревянного мата в вертикальном направлении оси Z регулируется автоматически.

6. Горизонтальное направление оси X приводится в движение серводвигателем, что обеспечивает равномерное и качественное приклеивание деревянных матов.

7. Оборудование оснащено несколькими лотками, что упрощает и удобит замену.

8. Вертикальная конструкция экономит пространство, повышает эффективность и обеспечивает безопасность производства.

• Оснащен функцией хранения газа, может хранить 0,4 м3 сжатого воздуха
• Импульсное воздушное охлаждение, стабильное качество и надежная работа
• Может использоваться для обработки высокотемпературного стекла под углом 90°

Технические характеристики
