Как выбрать стружкоотсос для станка: устройство, расчет производительности и установка

Древесная пыль и стружка – это не только вопрос чистоты в мастерской. Мелкая фракция висит в воздухе часами, оседает на направляющих станка, забивает подшипники и вредит легким. Стружкоотсос убирает отходы прямо из зоны реза, пока они не разлетелись по цеху. Разберем, из чего он состоит, как посчитать нужную производительность под конкретный станок и как правильно все подключить.

Что такое стружкоотсос и как он устроен

Стружкоотсос – это местная аспирационная установка. Она захватывает опилки, стружку и пыль сразу у патрубка станка и уносит их по шлангу в накопитель.

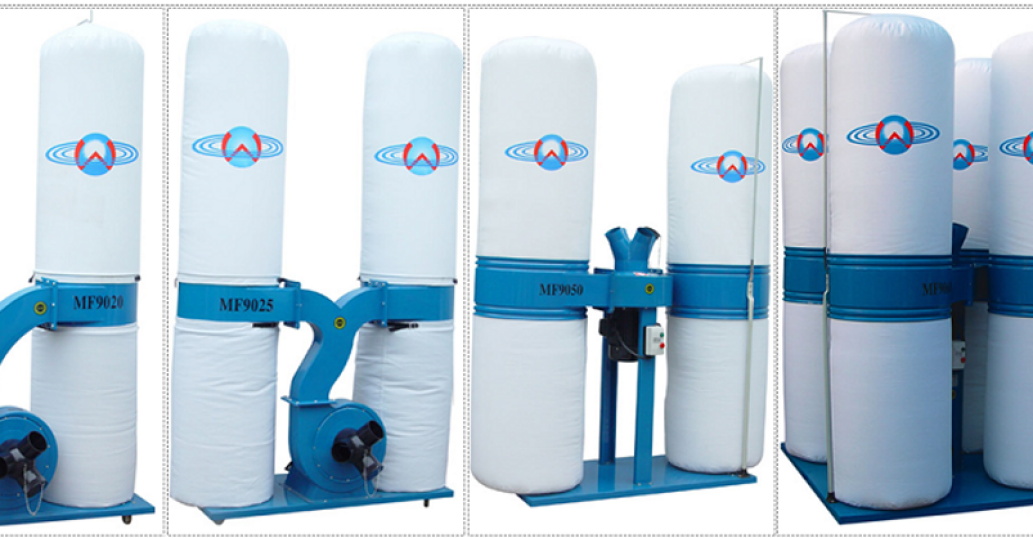

Конструкция у большинства моделей одинаковая и включает несколько узлов:

• Вентилятор (турбина). Создает разрежение и гонит воздушный поток. От его мощности и характеристики зависит, какой расход воздуха установка сможет обеспечить.
• Фильтр-мешок (верхний). Через него выходит очищенный воздух – здесь задерживается мелкая пыль. Тонкость фильтрации важна: качественная ткань улавливает частицы размером от 5–10 мкм.
• Мешок-накопитель (нижний) или бак. Сюда падает стружка и крупная фракция. Объем варьируется примерно от 45 до 300 литров.
• Всасывающий патрубок и шланг. Соединяют установку со станком. Диаметр обычно 100–150 мм, шланг гофрированный или гладкий.
• Рама или платформа на колесах. Позволяет перемещать агрегат между рабочими местами.

По компоновке стружкоотсосы делят на переносные (легкие, для одного станка или небольшой столярки), передвижные на колесной базе и стационарные – для цехов, где к одной установке через воздуховоды подключены несколько станков.

Стружкоотсос или промышленный пылесос

Их часто путают, хотя задачи разные. Пылесос создает высокое разрежение при небольшом расходе воздуха – он хорош для ручного инструмента, шлифмашин и уборки. Стружкоотсос, наоборот, работает при умеренном разрежении, но перекачивает большой объем воздуха через широкий патрубок – именно это нужно стационарным станкам вроде фуганка, рейсмуса или форматно-раскроечного.

На практике в мастерской нередко держат оба устройства: стружкоотсос обслуживает станки, а пылесос – ручной инструмент и подметание пола.

Как рассчитать производительность

Главная ошибка при подборе – смотреть только на цифру производительности в паспорте. Установку подбирают под конкретный станок, отталкиваясь от диаметра его вытяжного патрубка и требуемой скорости воздуха в шланге.

Логика расчета такая:

• Определите скорость транспортировки. Чтобы стружка не оседала в шланге, а летела к накопителю, воздух в воздуховоде должен двигаться со скоростью примерно 20–25 м/с. Это принципиальное отличие от обычной вентиляции, где хватает 8–12 м/с.
• Посчитайте расход воздуха для патрубка. Расход равен площади сечения шланга, умноженной на скорость потока. Формула: Q = 3600 × (π × D² / 4) × v, где Q – расход в м³/ч, D – диаметр патрубка в метрах, v – скорость в м/с.
• Сложите расходы, если станков несколько. Когда к одной установке подключено сразу несколько машин и они работают одновременно, расходы суммируют. Если станки включаются по очереди, берут самый требовательный к расходу.

Для ориентира: патрубок диаметром 100 мм при скорости 20 м/с требует около 565 м³/ч, а 150 мм – уже порядка 1270 м³/ч. При этом паспортную производительность берут с запасом над расчетом на патрубок, поэтому переносные модели на 900–1200 м³/ч уверенно тянут один станок, а для нескольких точек нужны установки на 2000–3500 м³/ч и выше.

К расчетному значению стоит добавить запас 10–20 % на потери давления в шланге, изгибах и загрязненном фильтре. И помните про санитарную сторону вопроса: концентрация древесной пыли в воздухе рабочей зоны нормируется гигиеническими нормативами (для древесной пыли она составляет единицы мг/м³) – недобор по производительности эту норму нарушает. Точное значение ПДК стоит уточнить по действующему нормативу вашей страны.

На что еще смотреть при выборе

Помимо производительности, на удобство и результат влияют детали:

• Диаметр и число выходов. Один патрубок – для одного станка или поочередной работы. Для нескольких машин берут установку с двумя-тремя выходами.
• Тонкость фильтрации. Дешевый мешок из грубой ткани пропускает мелкую пыль обратно в цех, что вредно для здоровья рабочего персонала. Обращайте внимание на класс фильтрующей ткани.
• Объем накопителя. Чем он больше, тем реже придется вытряхивать мешок. Для интенсивной работы это заметно экономит время.
• Уровень шума и вес. Мощные установки тяжелее и громче – прикиньте, впишется ли агрегат в размеры рабочего места.

Установка и подключение

Правильный монтаж не менее важен, чем сам расчет. Несколько практических правил:

• Ставьте стружкоотсос как можно ближе к станку – чем короче трасса, тем меньше потери и выше эффективность.
• Минимизируйте резкие повороты шланга: каждый крутой изгиб снижает тягу.
• Соединяйте шланг с патрубком станка через переходник подходящего диаметра, стыки герметизируйте хомутами – подсосы воздуха снижают производительность.
• В стационарной системе воздуховоды прокладывают с уклоном к сборнику, чтобы осевшая пыль не копилась, а сползала вниз.
• Обязательно заземляйте металлические воздуховоды: сухая древесная пыль накапливает статику, а это риск воспламенения.

Регулярно проверяйте фильтр и вовремя опустошайте накопитель – забитый мешок резко роняет тягу, и даже мощная установка перестает справляться.

Коротко

Стружкоотсос подбирают не по «красивой» цифре в характеристиках, а под диаметр патрубка станка и нужную скорость воздуха. Посчитайте расход для каждой точки, добавьте запас на потери, продумайте фильтрацию и грамотное подключение – тогда в мастерской будет чисто, а станки прослужат дольше. Подобрать модель под конкретные станки и задачи, сравнить характеристики и уточнить детали по монтажу можно на сайте intervesp.by.
