ЧПУ станки по металлу: горизонтальная или наклонная станина — что лучше для вас

Современные металлообрабатывающие предприятия стремятся повышать производительность, снижать себестоимость продукции и добиваться стабильного качества обработки. В этом процессе ключевую роль играет выбор конфигурации станка с числовым программным управлением (ЧПУ). Одним из определяющих параметров конструкции является тип станины — горизонтальная или наклонная.

Почему выбор станины так важен

Станина воспринимает все динамические нагрузки при ускорениях и резании. Чем выше её жесткость и способность к гашению вибраций, тем меньше вероятность биений, микроподрезов и геометрических погрешностей. Теплостабильность конструкции влияет на «уползание» размеров в течение смены, а компоновка — на удобство подвода инструмента, отвод стружки и скорость обслуживания. От станины зависят и «потолки» по подачам/скоростям: достаточно прочная база позволяет смелее повышать режимы без потери качества.

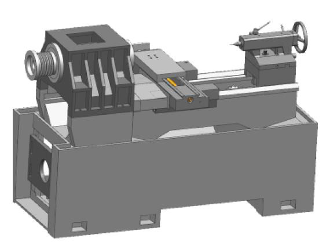

Горизонтальная станина

Конструкция. Рабочая зона расположена параллельно полу. Заготовка фиксируется горизонтально, инструмент работает сверху.

Особенности:

• позволяет обрабатывать крупные и тяжёлые детали;
• хорошо держит геометрию на больших пролётах;
• проста в установке крупной оснастки;
• менее эффективный отвод стружки при длительной обработке.

Применение. Оптимальна для корпусных деталей, массивных заготовок и универсального производства с широким диапазоном операций.

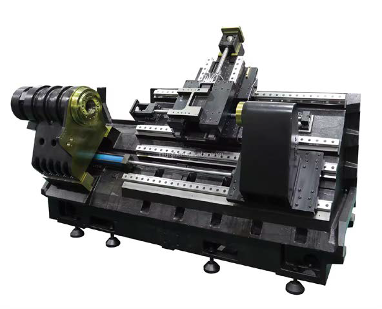

Наклонная станина

Конструкция. Рабочая зона расположена под углом (обычно 30–45°). Это облегчает стружкоудаление и подачу охлаждающей жидкости.

Особенности:

• компактнее по занимаемой площади, чем горизонтальная при сопоставимых размерах обработки;
• стружка эффективно удаляется под действием силы тяжести;
• удобна для автоматизации (подачи и съём заготовок, использование роботов для замены оператора);
• ограничена по размерам заготовок и дороже в приобретении.

Применение. Серийное производство деталей малого и среднего размера, участки с роботизацией и автоматической подачей.

Рекомендации по выбору

• Тип производства. Для крупногабаритных деталей и универсальных операций рациональнее горизонтальная станина. Для серийного выпуска средних и малых деталей целесообразнее наклонная компоновка.
• Площадь цеха. При ограниченном пространстве преимущество имеет наклонная станина: она компактнее и лучше подходит для плотной компоновки оборудования.
• Экономика владения. Горизонтальные станки дешевле при приобретении и обслуживании, поэтому оправданы в условиях ограниченного бюджета и небольших объёмов. Наклонные дороже, но сокращают время цикла, упрощают автоматизацию и быстрее окупаются при серийном производстве.
• Эргономика. Горизонтальные станки требуют больше усилий при обслуживании и чистке рабочей зоны. Наклонные обеспечивают лучший доступ к детали и снижают нагрузку на персонал, что особенно важно при высокой интенсивности работы.
• Автоматизация. Если планируется интеграция роботов или систем подачи заготовок, наклонная станина обеспечивает более простое внедрение.

Приоритетным критерием всегда остаётся соответствие конструкции производственным задачам и требуемым объемам выпуска.

Заключение

Выбор между горизонтальной и наклонной станиной определяется не столько техническим совершенством оборудования, сколько задачами конкретного производства. Горизонтальные станки — это доступное и универсальное решение для малого и среднего бизнеса. Наклонные — инструмент для высокопроизводительных предприятий, где важна скорость, автоматизация и минимизация простоев.
