Направляющие для станков: особенности конструкции и применения

Любое металлообрабатывающее или деревообрабатывающее оборудование требует максимально точного перемещения рабочих органов. Именно эту задачу выполняют направляющие для станков, обеспечивая заданную траекторию движения суппортов, столов, шпиндельных бабок и других ответственных узлов. От качества изготовления и правильного выбора этого конструктивного элемента напрямую зависят точность обработки деталей, долговечность оборудования и его общая производительность. Современное машиностроение предлагает множество вариантов исполнения этих механизмов, каждый из которых оптимально подходит для решения специфических производственных задач.

Главные технические требования к узлам перемещения

Конструкция станочного оборудования диктует строгие стандарты для систем линейного перемещения. В первую очередь от них ожидается высокая геометрическая точность, которая не должна снижаться под воздействием тяжелых статических и динамических нагрузок или температурных колебаний. Жесткость системы имеет критическое значение, так как малейшие упругие деформации при фрезеровании или точении неизбежно приводят к браку изделий. Кроме того, инженеры уделяют огромное внимание износостойкости контактных поверхностей и минимизации сил трения. Плавность хода без так называемого эффекта скачкообразного движения позволяет добиваться идеальной шероховатости обрабатываемых заготовок даже на микроскопических скоростях рабочей подачи.

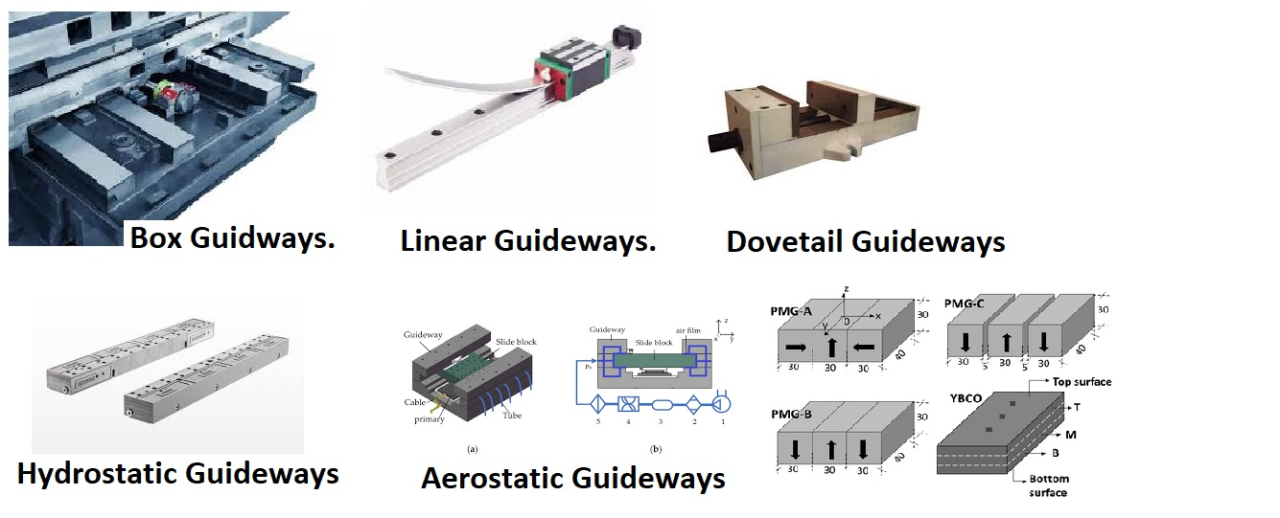

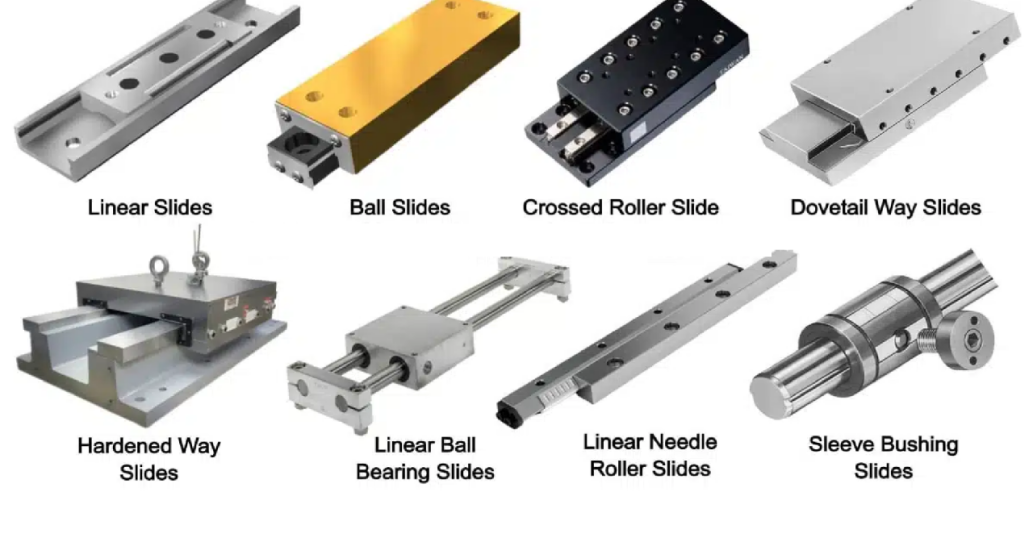

Разновидности систем по характеру трения

В зависимости от физических процессов, происходящих в пятне контакта, все системы перемещения можно разделить на несколько базовых категорий. Выбор конкретной технологии зависит от кинематической схемы разрабатываемого оборудования и его целевого назначения.

Традиционные направляющие скольжения

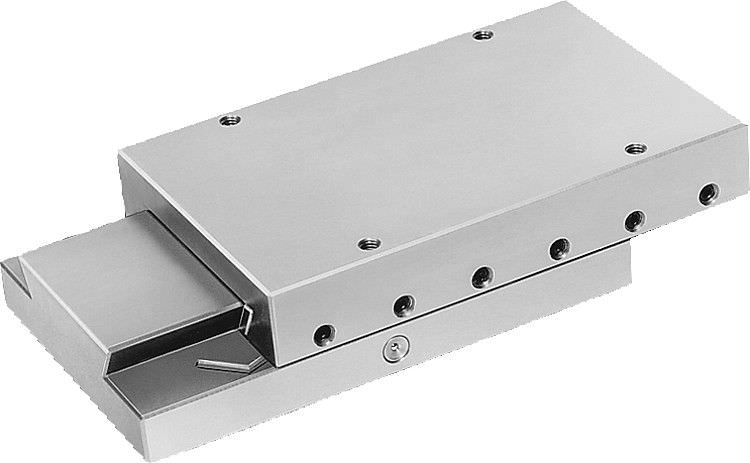

Исторически это самый первый и наиболее изученный тип конструкции. В таких системах подвижный и неподвижный элементы непосредственно контактируют друг с другом плоскими или V-образными гранями. Для снижения износа применяются различные пары материалов, например, чугун по чугуну, закаленная сталь по бронзе или металл по специальным антифрикционным полимерным накладкам (зедексу). Главным преимуществом подобных решений является их высочайшая демпфирующая способность. Они превосходно гасят вибрации, возникающие при тяжелой черновой обработке. Отдельного упоминания заслуживают гидростатические и гидродинамические вариации, где между поверхностями под высоким давлением постоянно нагнетается масляная пленка. Подобная смазочная подушка практически полностью исключает физический износ металла, что делает такие узлы идеальными для прецизионных и особо тяжелых расточных комплексов.

Современные направляющие качения

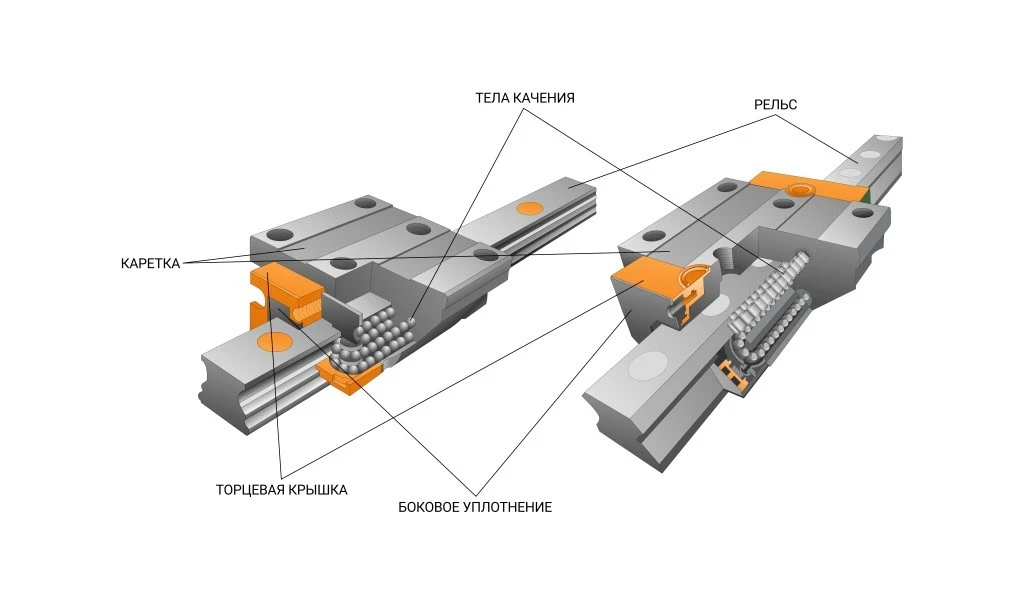

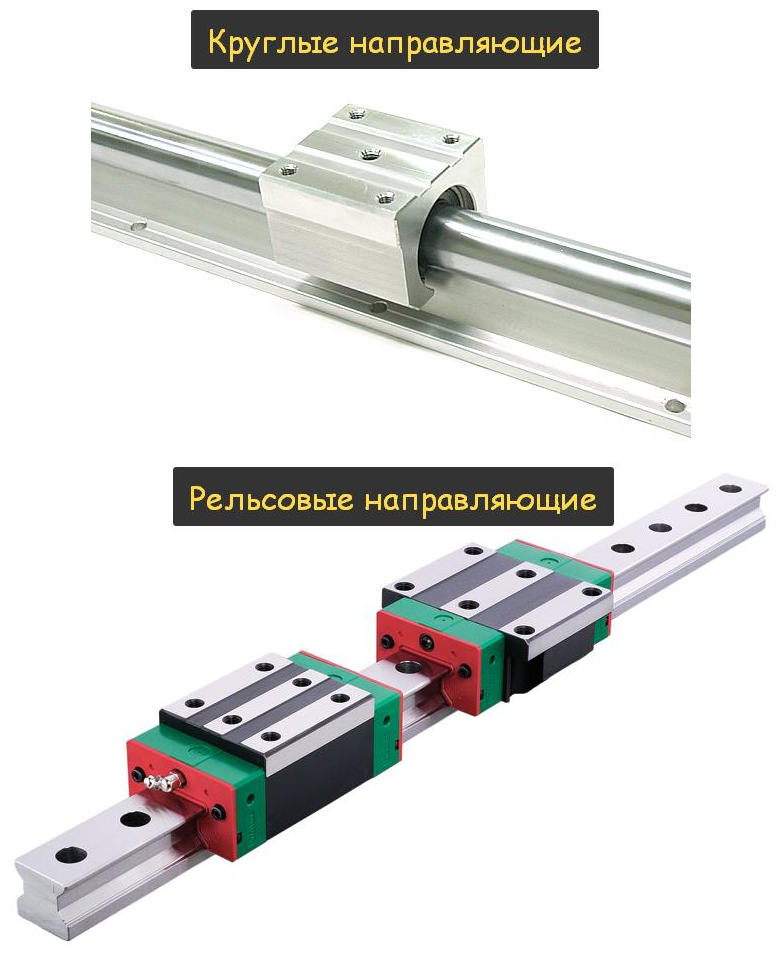

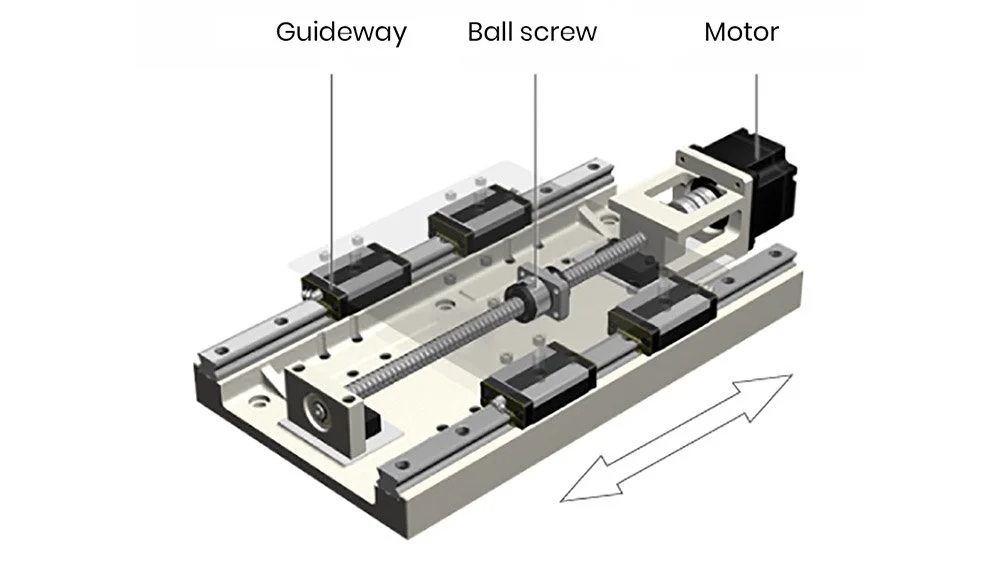

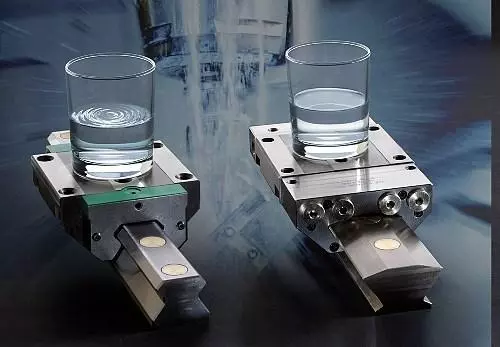

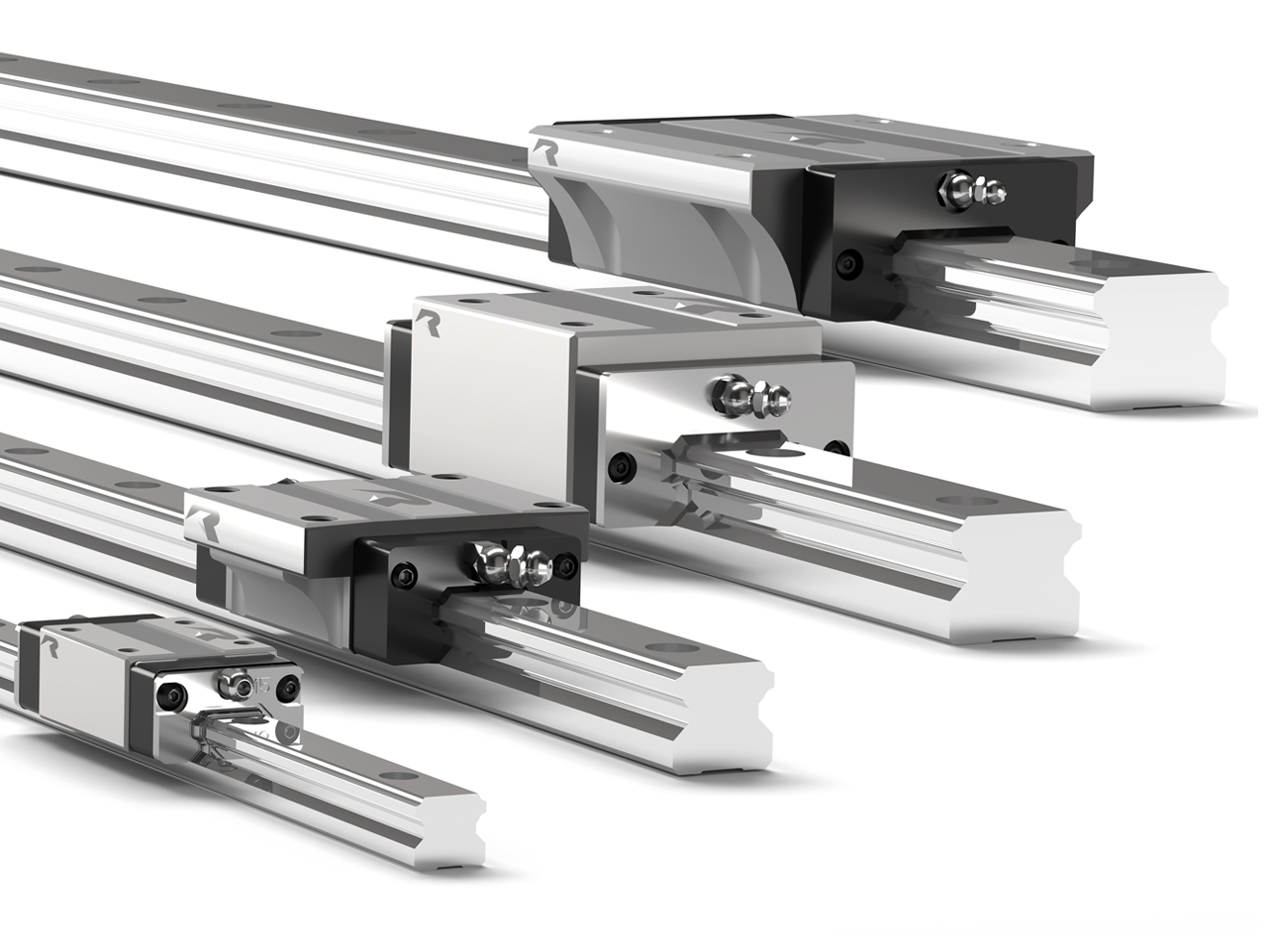

С массовым внедрением систем числового программного управления потребовалось кардинально увеличить скорости холостых ходов и динамику разгона. В ответ на этот технологический вызов промышленность перешла на профильные линейные рельсы с каретками, внутри которых по замкнутым каналам циркулируют стальные шарики или ролики. Использование тел качения позволило снизить коэффициент сопротивления в десятки раз по сравнению с классическим скольжением. Оборудование с такими узлами отличается высокой энергоэффективностью, феноменальной скоростью позиционирования и полным отсутствием паразитных люфтов за счет заводского предварительного натяга. Тепловыделение при интенсивной работе сведено к минимуму, что гарантирует стабильность размеров выпускаемой продукции при многочасовых циклах обработки.

Комбинированные решения

В некоторых нестандартных ситуациях конструкторы объединяют преимущества обеих технологий в одном узле. Базовые несущие плоскости могут работать по принципу скольжения для надежного поглощения мощных ударных нагрузок, а боковые направляющие грани оснащаются роликовыми танками для точной фиксации прямолинейного направления. Такой инженерный подход характерен для уникальных тяжелых портальных центров, где требуется найти идеальный компромисс между абсолютной жесткостью станины и высокой чувствительностью позиционирования тяжеловесного портала.

Специфика применения в различных отраслях

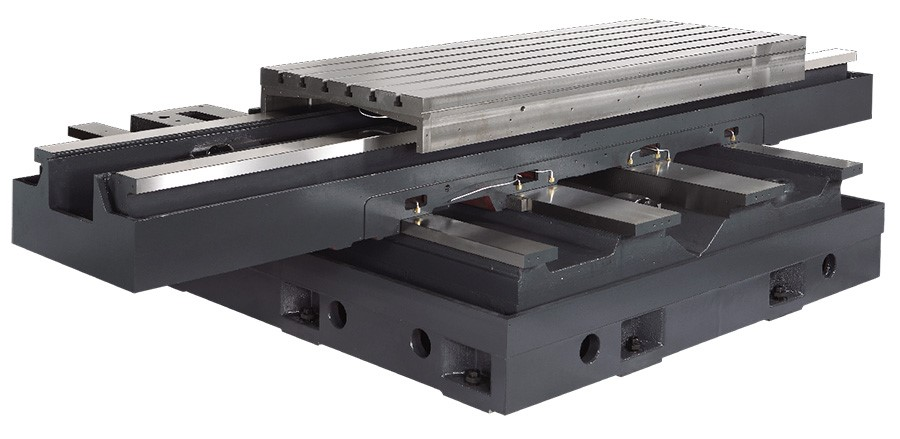

Особенности конструкции напрямую определяют сферу применения станочных направляющих в реальном секторе экономики. Тяжелые токарно-карусельные и массивные продольно-фрезерные гиганты, предназначенные для съема огромного количества стружки за один проход, традиционно оснащаются широкими чугунными направляющими скольжения. Монолитная станина в сочетании с большой площадью контакта гарантирует устойчивость к колоссальным крутящим моментам и вибрациям.

Совершенно иная картина наблюдается в сегменте высокоскоростных фрезерных и гравировальных обрабатывающих центров. Здесь на первый план выходят выдающиеся динамические характеристики и минимальная инерция. Для обработки легких алюминиевых сплавов, различных пластиков или создания сложнейших матриц применяются исключительно роликовые и шариковые рельсовые системы. Они позволяют шпиндельному узлу мгновенно менять направление движения по сложным кривым без малейшей потери точности заданного контура. Для прецизионного электроэрозионного и оптического шлифовального оборудования, где перемещения инструмента исчисляются долями микрометра, часто внедряют аэростатические конструкции на воздушной подушке, полностью исключающие механический контакт и сухое трение.

Заключение

Грамотный подбор систем линейного перемещения является надежным фундаментом при проектировании любого современного станка. В машиностроении не существует абсолютно универсального решения, превосходящего конкурентные аналоги по всем параметрам одновременно. Проектировщикам всегда приходится искать тонкий баланс между нагрузочной способностью, предельной скоростью, долговечностью механики и итоговой стоимостью выпускаемого оборудования. Глубокое понимание специфики каждого типа направляющих позволяет не только конструировать высокоэффективные машины, но и грамотно эксплуатировать существующий парк производственной техники, своевременно проводя необходимое техническое обслуживание и строго соблюдая рекомендованные режимы резания.
