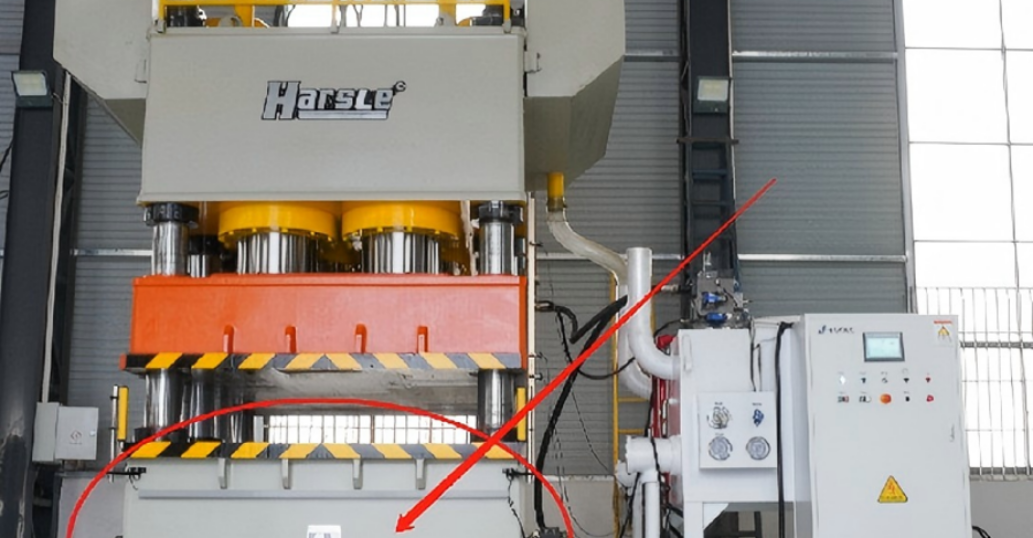

Размер стола гидравлического пресса и усилие: как выбрать правильную комбинацию

Когда предприятие подбирает гидравлический пресс, внимание чаще всего сосредотачивается на тоннаже. Это логично: усилие – главный рабочий параметр, от которого зависит, справится ли машина с задачей. Но есть второй показатель, который нередко упускают из виду, – размер рабочего стола. Именно связка этих двух характеристик определяет, насколько удобно и эффективно будет идти производство. Ошибка в их сочетании оборачивается либо простоем дорогого оборудования, либо невозможностью выполнять часть операций.

Почему усилие и стол нужно рассматривать вместе

Представьте пресс с солидным тоннажем, но крохотным столом. Мощности хватит на многое, а вот разместить крупную заготовку негде. И наоборот: широкая рабочая плита при слабом усилии не позволит согнуть или деформировать прочный и толстый материал. Оба сценария означают, что деньги потрачены не туда.

Стол задает габариты деталей, с которыми вы сможете работать, а усилие – толщину и прочность материала, который поддается обработке. Эти параметры связаны, но отвечают за разные вещи, поэтому подбирать их изолированно нельзя.

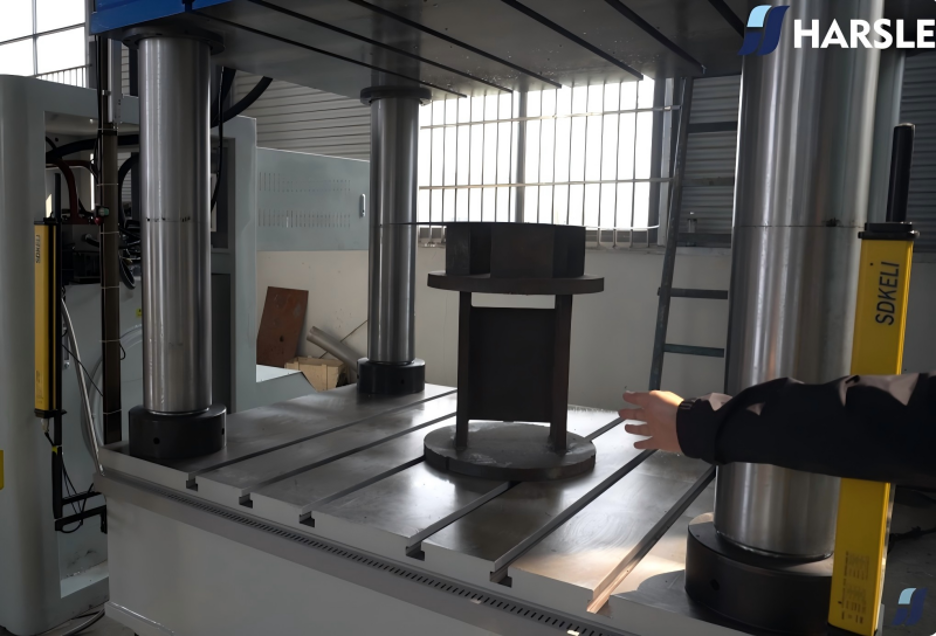

Как определить нужное усилие

Тоннаж рассчитывается исходя из конкретной операции. Штамповка, гибка, вырубка, запрессовка подшипников или формовка требуют разного давления. Чтобы не ошибиться, стоит учитывать несколько факторов:

• Тип материала. Сталь, алюминий, медь и полимеры ведут себя по-разному под нагрузкой. Определяющее значение имеет прочность материала (предел текучести и прочности, а для вырубки – сопротивление срезу): чем прочнее металл, тем большее усилие требуется.
• Толщину и площадь заготовки. Чем толще лист и чем больше площадь деформации или реза, тем выше необходимое усилие.
• Характер операции. Вырубка требует усилия, пропорционального периметру реза и толщине материала, а глубокая вытяжка зависит от размеров и толщины заготовки; простая запрессовка обычно обходится меньшими значениями.
• Технологический запас. Разумно закладывать 20–30% сверх расчетного значения, чтобы пресс не работал на пределе.

Расчет лучше доверять специалистам или свериться с технологической картой. Недобор по усилию не позволит выполнить операцию или приведет к неполной обработке, а избыток – к неоправданным затратам на оборудование и электроэнергию.

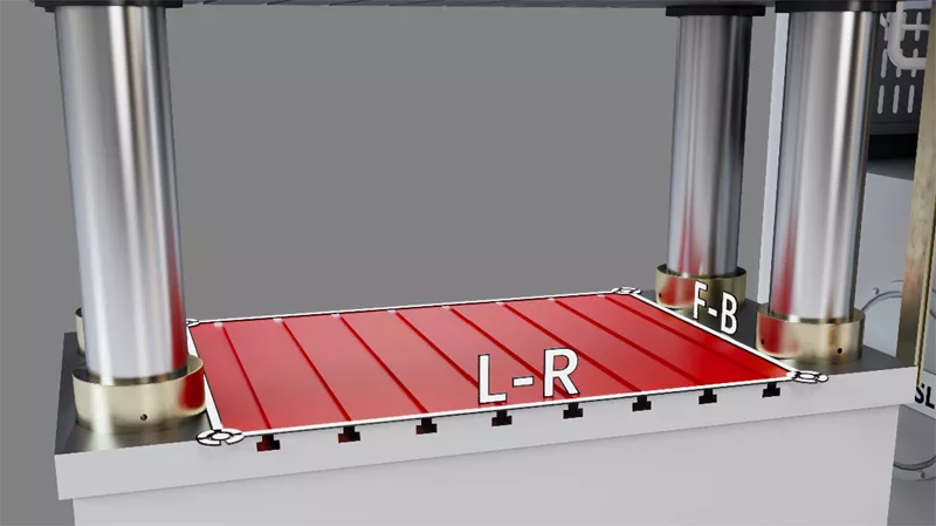

Что учитывать при выборе размера стола

Рабочая плита должна вмещать вашу самую крупную типовую деталь с запасом на оснастку и фиксацию. Тесный стол вынуждает работать в неудобной позиции, увеличивает риск смещения заготовки и ограничивает применение штампов.

При оценке габаритов обратите внимание на такие моменты:

• Максимальный размер заготовки. Плита должна быть больше детали, чтобы оставалось место для крепежа и приспособлений.
• Ход ползуна и открытую высоту. Высокие детали требуют достаточного межштампового пространства – расстояния между столом и ползуном в верхнем положении.
• Перспективу расширения. Если планируется освоение новых изделий, лучше взять стол с небольшим запасом.

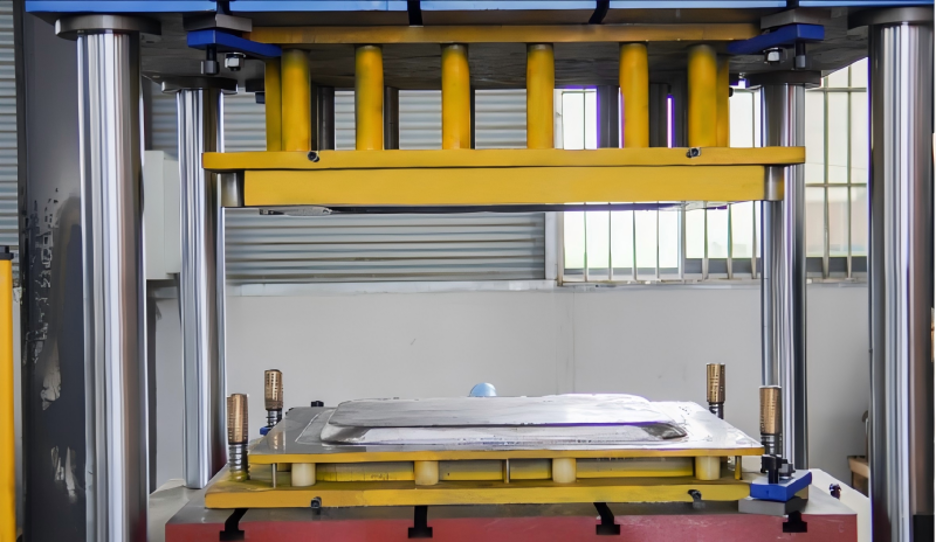

Типичные комбинации под разные задачи

Универсального рецепта нет – все зависит от специфики производства. Но можно выделить несколько ориентиров:

• Ремонтные и сервисные работы. Здесь чаще нужны прессы среднего тоннажа (10–40 тонн) с компактным столом: запрессовка втулок, правка валов, снятие подшипников.
• Серийная штамповка и гибка листа. Требуется крупная плита и усилие от 60 тонн и выше, чтобы обрабатывать протяженные заготовки.
• Формовка и глубокая вытяжка. Сочетание высокого тоннажа и просторного стола, поскольку деталь занимает значительную площадь и требует серьезного давления.

Распространенные ошибки

Чаще всего проблемы возникают из-за того, что оборудование покупают «на вырост» только по одному параметру. Берут максимальное усилие, забыв про габариты стола, – и в итоге мощный пресс не может принять нужную деталь. Или экономят на тоннаже, ориентируясь только на размеры плиты, и получают машину, которая не тянет прочный материал.

Еще одна ошибка – игнорировать вес и жесткость станины. При большом усилии слабая конструкция деформируется, что сказывается на точности. Стол, тоннаж и общая прочность рамы должны быть сбалансированы между собой.

Как принять взвешенное решение

Прежде чем оформлять покупку, соберите данные: перечень операций, размеры и материалы заготовок, планируемый объем выпуска. С этими цифрами гораздо проще подобрать оптимальную конфигурацию, а не переплачивать за лишние возможности или, наоборот, сталкиваться с ограничениями.

Хороший вариант – обратиться к поставщику, который поможет сопоставить параметры под конкретные задачи. На сайте компании «Интервесп» представлен ассортимент гидравлических прессов с разными комбинациями усилия и размеров стола, а специалисты подскажут, какая модель подойдет именно вашему производству.
