Системы управления ЧПУ для станков лазерной резки

Современные станки лазерной резки немыслимы без эффективной системы управления (ЧПУ), от которой напрямую зависят точность, скорость и стабильность работы оборудования. Сегодня на рынке существует несколько популярных решений, каждое из которых имеет свои особенности, функциональные преимущества и ограничения. Рассмотрим подробнее наиболее распространенные системы: CypCut, CypNest, HypCut, CypOne и RayTools XC3000S — и разберем, чем они отличаются в практическом применении.

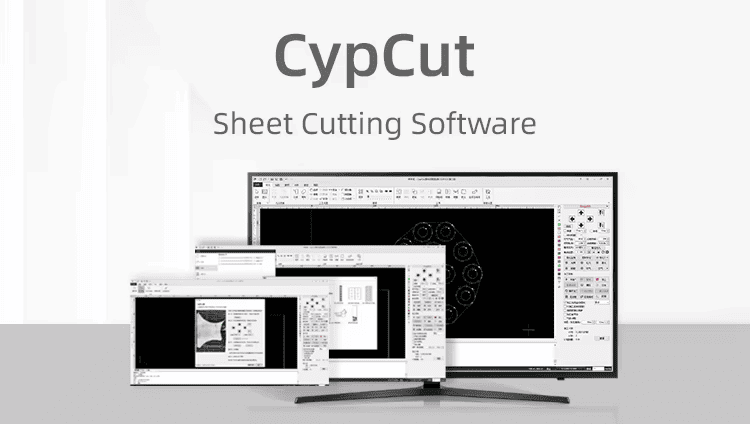

CypCut — решение для стандартной лазерной резки

Система CypCut считается базовым и наиболее распространенным решением для управления станками оптоволоконной лазерной резки. Она обеспечивает комплексное управление движением осей, подачей, мощностью лазера и коррекцией траектории.

Программная платформа поддерживает большинство контроллеров серии FSCUT (2000/3000/4000) и позволяет работать с различными форматами CAD-чертежей. Встроенная библиотека технологических параметров упрощает настройку режимов для разных материалов и толщин металла.

Преимущества CypCut:

• высокая стабильность и предсказуемость работы;
• интуитивный интерфейс с визуализацией траектории реза;
• поддержка макросов и автоматических корректировок угла входа/выхода;
• совместимость с большинством станков китайского и европейского производства.

Ограничения: система ориентирована исключительно на 2D-резку и требует дополнительных модулей (например, CypTube или CypNest) для работы с трубами и автоматической оптимизацией раскроя.

Таким образом, CypCut оптимален для предприятий, выполняющих массовую плоскую резку металлов и стремящихся к стабильности и простоте эксплуатации.

CypNest: интеллектуальная оптимизация раскроя

CypNest — это специализированный программный комплекс, предназначенный для автоматического раскроя листовых материалов. Он используется совместно с CypCut и выполняет задачи проектирования карт раскроя, минимизации отходов и расчета производственных параметров.

Система поддерживает импорт моделей из AutoCAD, SolidWorks и других САПР, а также автоматическую компоновку деталей на листе (nesting) с учетом зазоров, ориентации и технологических ограничений.

Ключевые преимущества:

• экономия материала до 15–20 % благодаря интеллектуальному размещению деталей;
• группировка заказов и управление партиями;
• встроенный модуль расчета времени обработки и расхода материала.

Недостатки: программа не управляет процессом резки напрямую и требует лицензионного подключения к CypCut. Тем не менее, в крупных серийных производствах использование CypNest значительно повышает эффективность и снижает себестоимость продукции.

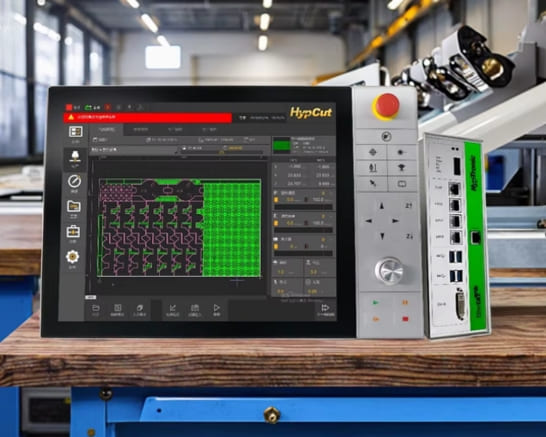

HypCut: высокопроизводительная платформа нового поколения

HypCut представляет собой современную систему управления, разработанную как развитие CypCut. Она ориентирована на высокоскоростную и высокомощную лазерную резку и поддерживает работу с контроллерами серии FSCUT6000 и выше.

Главное отличие HypCut — переработанная архитектура управления движением. Система обрабатывает G-коды и траектории в режиме реального времени, обеспечивая более плавные переходы и минимизацию задержек при сложных контурах. HypCut поддерживает многозадачную обработку, онлайн-мониторинг параметров и взаимодействие с внешними датчиками.

Преимущества:

• высокая производительность при работе с лазерами мощностью 6–20 кВт;
• точное следование траектории и улучшенная плавность движения;
• интеграция с интеллектуальными функциями сканирования и сенсорного контроля.

Недостатки: интерфейс более сложен по сравнению с CypCut, что требует обучения персонала; также система не поддерживает устаревшие контроллеры.

HypCut чаще всего применяется на современных производственных линиях, где критичны скорость и повторяемость результата.

CypOne: решение для компактных и учебных систем

CypOne — это упрощенная версия программного обеспечения от Friendess, предназначенная для настольных, демонстрационных и маломощных лазерных станков. В отличие от старших систем, она имеет минималистичный интерфейс и ограниченный набор функций, достаточный для базовой 2D-резки.

Преимущества:

• простота освоения и быстрая настройка;
• невысокие системные требования;
• стабильная работа при базовых операциях.

Ограничения: отсутствие автоматического раскроя, ограниченные возможности калибровки и контроля мощности. CypOne выбирают образовательные учреждения и малые мастерские, где важна простота и надежность при минимальной стоимости.

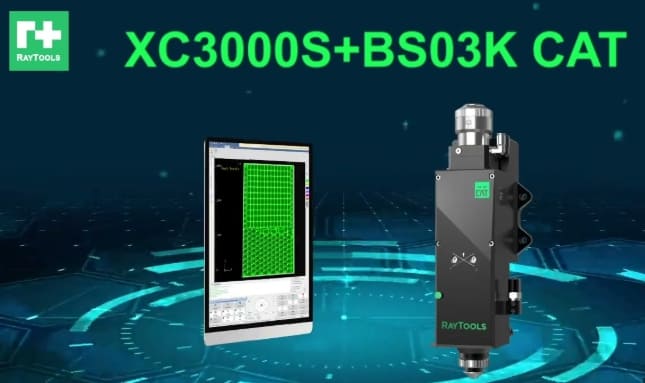

RayTools XC3000S: интеллектуальный контроллер автофокуса

Система RayTools XC3000S выполняет иную функцию — она не является ЧПУ в полном смысле слова, а представляет собой контроллер управления лазерной головкой. Его задача — обеспечивать стабильную высоту фокуса и динамическую адаптацию положения линзы при изменении рельефа заготовки.

Контроллер взаимодействует с ЧПУ (например, CypCut или HypCut) и в режиме реального времени регулирует фокусное расстояние с точностью до ±0,01 мм. Это особенно важно при резке толстых или деформированных листов, где стабильность фокусировки напрямую влияет на качество кромки и скорость реза.

Преимущества:

• высокая точность автофокусировки;
• снижение износа линз и сопел;
• совместимость с мощными лазерами до 30 кВт.

Недостатки: высокая цена и необходимость точной настройки. Однако на производственных линиях, где требуется безупречная повторяемость и высокая мощность, XC3000S является практически обязательным компонентом.

Заключение

Выбор системы управления ЧПУ для лазерного станка определяется задачами производства и уровнем автоматизации.

• CypCut остается универсальным и надежным решением для 2D-резки.
• CypNest обеспечивает экономию материала за счет интеллектуального раскроя.
• HypCut предназначен для высокоскоростных линий и лазеров большой мощности.
• CypOne подходит для компактных установок и обучения.
• RayTools XC3000S дополняет эти системы, обеспечивая точную стабилизацию фокуса и улучшение качества реза.

При выборе станка или программного обеспечения важно учитывать совместимость всех компонентов и цели вашего производства. Ознакомиться с современными решениями для лазерной резки, сравнить модели и получить консультацию специалистов вы можете в каталоге Intervesp.

Наши эксперты помогут подобрать оптимальную систему под ваш технологический процесс и обеспечить точную, стабильную и экономичную работу оборудования.
