Двухсторонний рейсмусовый станок QMB 204 F-H

Двухсторонний рейсмусовый станок QMB 204 F-H
Двухсторонний рейсмусовый станок QMB 204 F-H
Двухсторонний рейсмусовый станок QMB 204 F-H
Двухсторонний рейсмусовый станок QMB 204 F-H
Двухсторонний рейсмусовый станок QMB 204 F-H
Двухсторонний рейсмусовый станок QMB 204 F-H
Двухсторонний рейсмусовый станок QMB 204 F-H
Двухсторонний рейсмусовый станок QMB 204 F-H
Китай
Основные характеристики

Максимальная ширина строгания, мм: 445

Скорость подачи заготовок, м/мин: 5,3-20

Толщина заготовки, мм: 10-170

Связь с ведущим специалистом
+375 (29) 669 93 68 +375 (17) 358 75 66
Шеф-монтаж и пуско-наладка
Шеф-монтаж и пуско-наладка
Осуществляем запуск поставленного оборудования
Сервис
Сервис
Собственный штат наладчиков
Гарантия
Гарантия
Выезд специалистов вовремя гарантийного периода
Лизинг
Лизинг
Приобретение оборудования в лизинг на выгодных условиях
Получить предложение
Описание товара
Технические характеристики
Двухсторонний рейсмусовый станок QMB 204 F-H

Назначение:

Предназначены для двухстороннего строгания в размер по толщине плоских заготовок из древесины.

Область применения:

Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, производству мебели, деревянного домостроения и другие деревообрабатывающие производства.

Двухсторонний рейсмусовый станок QMB 204 F-H

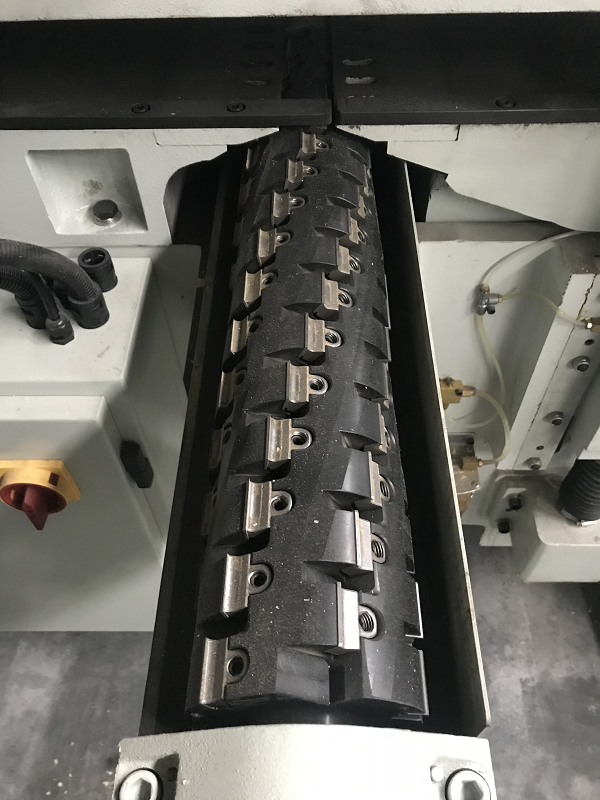

Верхний и нижний ножевые валы

Станок оснащен шейперными ножевыми валами производства Chuntech (Taiwan). Удобная замена ножей нижнего фуговального вала. Для этого вал выдвигается по направляющим. Удобный доступ к верхнему ножевому валу. При поднятой крышке срабатывает концевик и исключает запуск станка, что обеспечивает безопасную замену ножей.

Двухсторонний рейсмусовый станок QMB 204 F-H

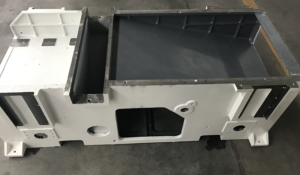

Станина и стол станка

Выполнены литыми, с последующей термообработкой. Механическая обработка станины осуществляется на обрабатывающем центре с одной установки.

Двухсторонний рейсмусовый станок QMB 204 F-H

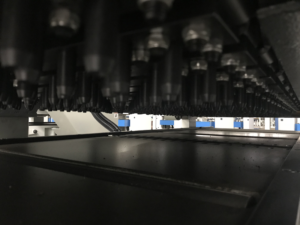

Подающий конвейер

Подача заготовки осуществляется конвейером с подпружиненными пальчиковыми прижимами. Такая система подачи не прогибает заготовку, а имитирует подачу вручную, что позволяет получить идеально прифугованную деталь. Каждый прижимной палец независимо от других подпружинен, а сама заготовка прижата на всем пути нахождения в станке. Также возможна одновременная подача нескольких разнотолщинных заготовок.

Двухсторонний рейсмусовый станок QMB 204 F-H

Система привода

Привод подающего транспортера, приводных роликов в столе и подающих роликов перед верхним ножевым валом осуществляется посредством массивной цепи. Узлы механизма подачи находятся сбоку станка и закрыты поворотным кожухом, что обеспечивает легкий и удобный доступ к ним для обслуживания.

Двухсторонний рейсмусовый станок QMB 204 F-H

Вариатор

Плавная регулировка скорости подачи при помощи вариатора от 5,3 до 20 м/мин.

Двухсторонний рейсмусовый станок QMB 204 F-H

Пульт управления

На пульте расположены кнопки включения/выключения верхнего и нижнего ножевого вала, транспортера, подъема/опускания верхнего ножевого вала и кнопка аварийного отключения. Выставление на толщину обработки осуществляется с помощью программатора. Отображение размера на электронном цифровом табло. На выходе дублирована кнопка аварийного отключения.

Двухсторонний рейсмусовый станок QMB 204 F-H

Подъемные винты

Верхний ножевой вал и подающий транспортер поднимаются и опускаются на 4-х винтовых опорах, что исключает перекос и гарантирует высокую точность. От попадания пыли и грязи винты закрыты кожухами. Концевые выключатели ограничивают ход стола.

Двухсторонний рейсмусовый станок QMB 204 F-H

Привод нижнего ножевого вала

Осуществляется посредством 3-х клиновых ремней. Удобно расположен сбоку станка и оснащен рукояткой для быстрого снятия ремней. В соответствии с нормами безопасности привод закрыт кожухом.

Двухсторонний рейсмусовый станок QMB 204 F-H

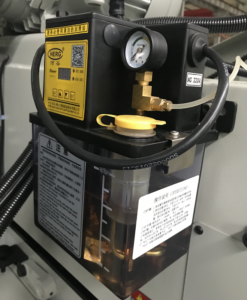

Автоматическая централизованная система смазки конвейера

На станке установлена автоматическая система смазки подающего конвейера и цепи. Смазка работает по установленному временному интервалу во время работы станка. Время выставляется на дисплее. Оснащена автоматическим отключением станка в случае отсутствия смазки в бачке!

Двухсторонний рейсмусовый станок QMB 204 F-H

Централизованная система смазки станка

Обеспечивает смазку основных узлов и механизмов станка с помощью ручного насоса. Это существенно экономит время на обслуживание станка.

Двухсторонний рейсмусовый станок QMB 204 F-H

Электрокомпоненты

В станке используются качественные электрокомпоненты Schneider Electric и Siemens.

Двухсторонний рейсмусовый станок QMB 204 F-H

Аспирационные патрубки

Эксгаустерные отверстия по 2 шт. на верхнем и нижнем ножевом валу Ø150 мм. Всего 4 шт.

Технические характеристики

Основные характеристики
Максимальная ширина строгания, мм 445
Толщина заготовки, мм 10-170
Мин. длина заготовок, мм 130
Макс. толщина снимаемого слоя, мм (верх/низ) 5/3
Диаметр строгальных валов, мм 125
Скорость вращения строгальных валов, об/мин 4800
Скорость подачи заготовок, м/мин 5,3-20
Мощность двигателя верхнего вала, кВт 7,5
Мощность двигателя нижнего вала, кВт 5,5
Мощность двигателя подачи, кВт 2,2
Мощность привода подъема/опускания, кВт 0,75
Установленная мощность, кВт 15,95
Размер кожухов под аспирацию, мм 2 х 150
Габаритные размеры (ДхШхВ), мм 2760 х 990 х 1780
Масса, кг 2600
