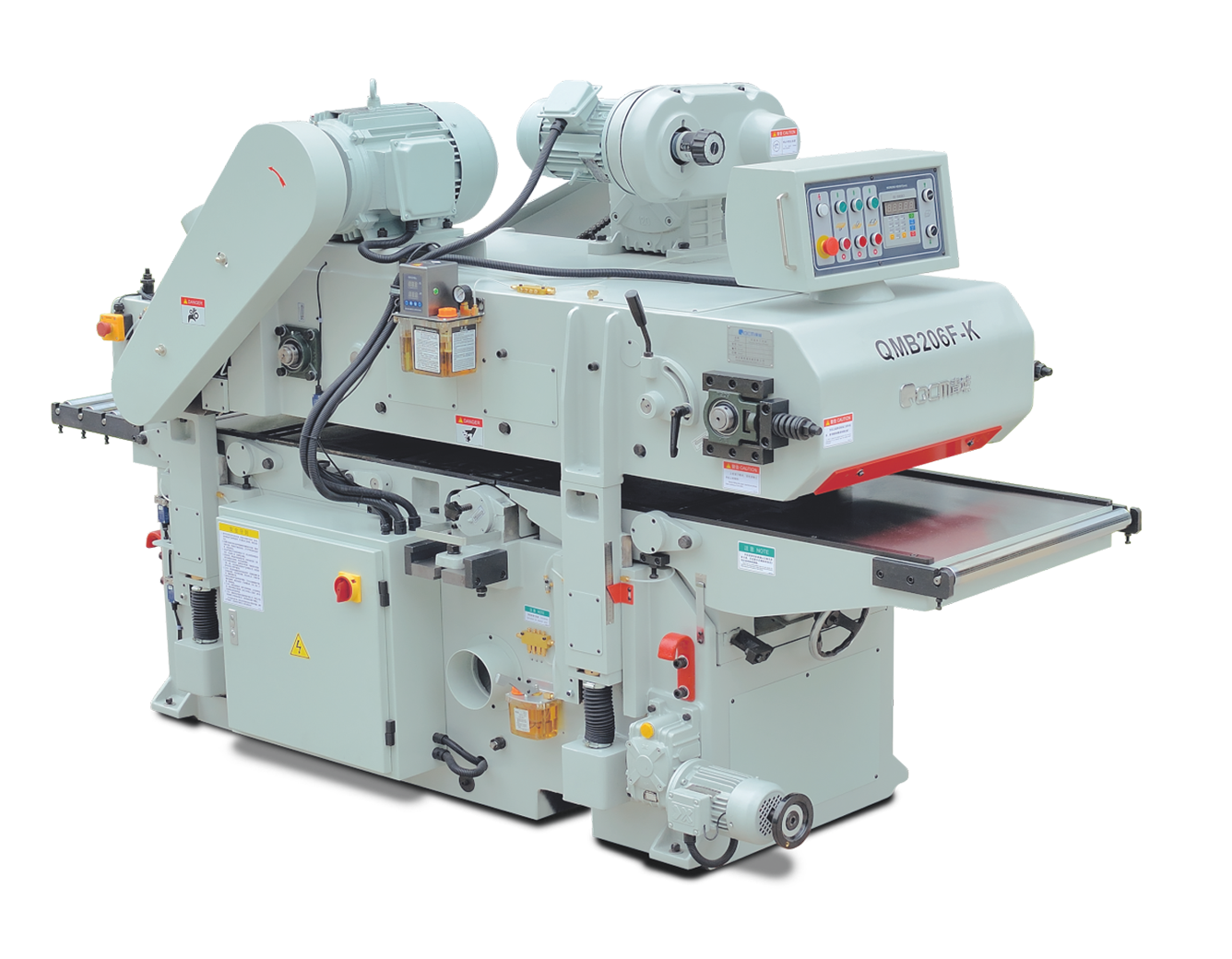

Двухсторонний рейсмусовый станок QMB 206 F-H

Назначение:

Предназначен для строгания заготовок из массива древесины (досок, бруса, щита) и получения калиброванных по толщине деталей. Отличительными особенностями рейсмусовых станков QMB является их мощность, металлоемкость конструкции, изменяемая бесступенчато скорость подачи заготовок. Все эти факторы гарантируют получение изделия удовлетворяющего даже самым строгим критериям качества.

Область применения:

Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, производству мебели, деревянного домостроения и другие деревообрабатывающие производства.

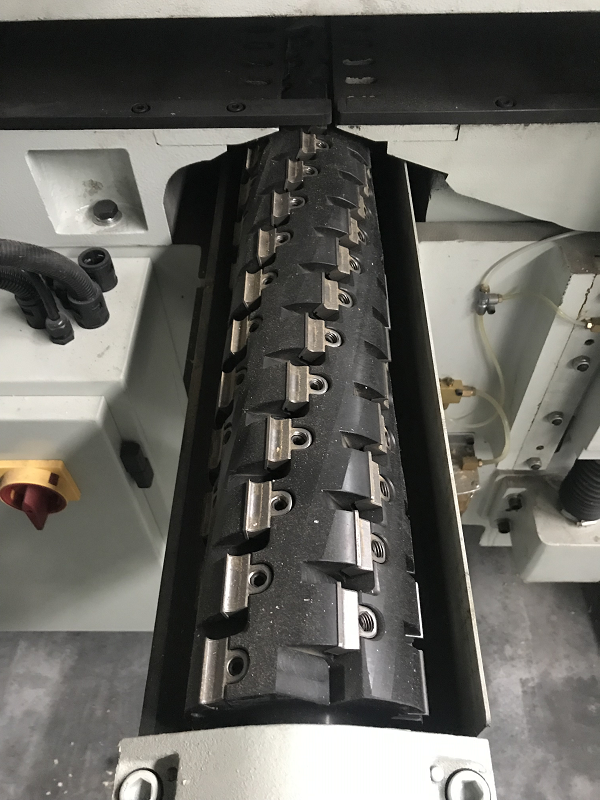

Верхний и нижний ножевые валы

Станок оснащен шейперными ножевыми валами производства Chuntech (Taiwan). Удобная замена ножей нижнего фуговального вала. Для этого вал выдвигается по направляющим. Удобный доступ к верхнему ножевому валу. При поднятой крышке срабатывает концевик и исключает запуск станка, что обеспечивает безопасную замену ножей.

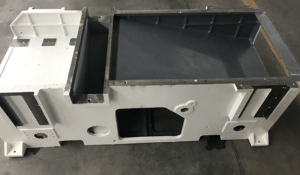

Станина и стол станка

Выполнены литыми, с последующей термообработкой. Механическая обработка станины осуществляется на обрабатывающем центре с одной установки.

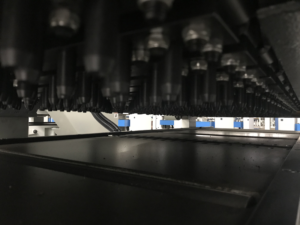

Подающий конвейер

Подача заготовки осуществляется конвейером с подпружиненными пальчиковыми прижимами. Такая система подачи не прогибает заготовку, а имитирует подачу вручную, что позволяет получить идеально прифугованную деталь. Каждый прижимной палец независимо от других подпружинен, а сама заготовка прижата на всем пути нахождения в станке. Также возможна одновременная подача нескольких разнотолщинных заготовок.

Система привода

Привод подающего транспортера, приводных роликов в столе и подающих роликов перед верхним ножевым валом осуществляется посредством массивной цепи. Узлы механизма подачи находятся сбоку станка и закрыты поворотным кожухом, что обеспечивает легкий и удобный доступ к ним для обслуживания.

Вариатор

Плавная регулировка скорости подачи при помощи вариатора от 5,3 до 20 м/мин.

Пульт управления

На пульте расположены кнопки включения/выключения верхнего и нижнего ножевого вала, транспортера, подъема/опускания верхнего ножевого вала и кнопка аварийного отключения. Выставление на толщину обработки осуществляется с помощью программатора. Отображение размера на электронном цифровом табло. На выходе дублирована кнопка аварийного отключения.

Подъемные винты

Верхний ножевой вал и подающий транспортер поднимаются и опускаются на 4-х винтовых опорах, что исключает перекос и гарантирует высокую точность. От попадания пыли и грязи винты закрыты кожухами. Концевые выключатели ограничивают ход стола.

Привод нижнего ножевого вала

Осуществляется посредством 3-х клиновых ремней. Удобно расположен сбоку станка и оснащен рукояткой для быстрого снятия ремней. В соответствии с нормами безопасности привод закрыт кожухом.

Автоматическая централизованная система смазки конвейера

На станке установлена автоматическая система смазки подающего конвейера и цепи. Смазка работает по установленному временному интервалу во время работы станка. Время выставляется на дисплее. Оснащена автоматическим отключением станка в случае отсутствия смазки в бачке!

Централизованная система смазки станка

Обеспечивает смазку основных узлов и механизмов станка с помощью ручного насоса. Это существенно экономит время на обслуживание станка.

Электрокомпоненты

В станке используются качественные электрокомпоненты Schneider Electric и Siemens.

Аспирационные патрубки

Эксгаустерные отверстия по 2 шт. на верхнем и нижнем ножевом валу Ø150 мм. Всего 4 шт.
