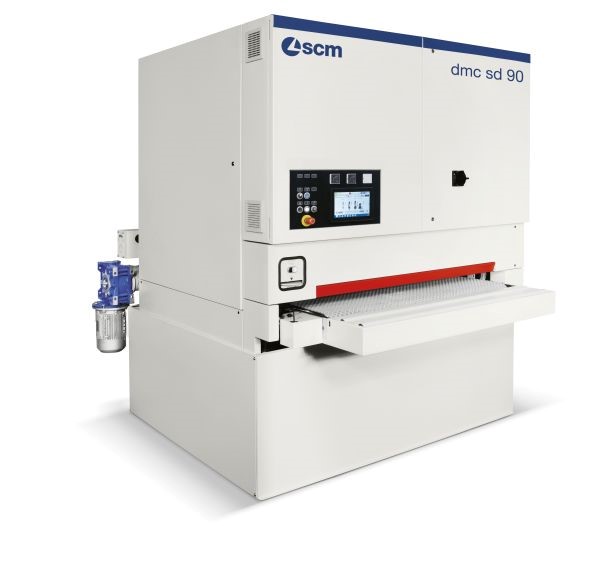

Автоматический калибровально-шлифовальный станок dmc sd90 RT135

ДЛИННЫЕ ШЛИФОВАЛЬНЫЕ ЛЕНТЫ: ДЛИНА 2.620 ММ ГАРАНТИЯ ВЫСОКОГО КАЧЕСТВА И ПРОИЗВОДИТЕЛЬНОСТИ.

СИСТЕМА ФОТОДАТЧИКОВ “PRESENCE DETECTION SYSTEM” ГАРАНТИРУЕТ ПОСТОЯННОЕ И ТОЧНОЕ ЦЕНТРИРОВАНИЕ ШЛИФОВАЛЬНЫХ ЛЕНТ.

ПЛАВАЮЩИЕ ПРИЖИМНЫЕ БАШМАКИ: ПОСТОЯННЫЙ И НАДЕЖНЫЙ ПРИЖИМ ДЕТАЛИ ПРИ ЛЮБЫХ УСЛОВИЯХ ОБРАБОТКИ.

ОБЩИЕ ХАРАКТЕРИСТИКИ:

Станина и рабочий стол:

-   стальная конструкция с электрошкафом спереди станка;

-   замена шлифовальной ленты с левой стороны станка;

-    механизированная регулировка рабочей толщины;

-    главный мотор расположен внутри базы станка.

Электрооборудование:

-    электромеханическое управление расположено в передней части станка;

-    автоматический запуск главного мотора звезда-треугольник;

-    защита моторов от перегрузки;

-    защита моторов по IP54.

Аварийные и защитные устройства:

-    автоматический тормоз для быстрой остановки рабочих групп;

-    устройство защиты рук на входе;

-    аварийные кнопки впереди и сзади станка;

-    запираемый основной выключатель;

-    автоматическая остановка станка в случае:

-   обрыва шлифовальной ленты;

-   недостаточного натяжения шлифовальной ленты;

-    бокового схода шлифовальной ленты;

-    прекращение подачи сжатого воздуха;

-   перегрузки моторов.

Примечание: Шлифовально-калибровальный станок стандартной комплектации поставляется с мощностью 400 вольт, 50 Гц, 3 фазы + «нейтраль» + «земля».

Когда напряжение 400 В не имеет нейтральной фазы, необходимо выбрать трансформатор для одной фазы, предусмотренный в прайсе.

Такой же трансформатор должен быть выбран для станка с напряжением более 400 вольт, в независимости от присутствия нулевой фазы.

Исполнение станка для напряжения 220 или 230В (50 или 60 Гц) предусматривается в прайс-листе за дополнительную плату.

ОПИСАНИЕ БАЗОВОЙ КОМПЛЕКТАЦИИ СТАНКА

-   R175/85 85Шор обрезиненный калибровальный вал, диаметр175 мм, в 1-й позиции.

-   R250/45 45Шор обрезиненный шлифовальный вал, диаметр 250мм, во 2-й позиции.

-   15 кВт (20 лс) мотор – 2-й и 3-й агрегат.

-   Электронный амперметр для главного мотора.

-   Электронный счетчик для рабочей толщины.

-   Электронная осцилляция шлифовальной ленты.

-   Обрезиненные прижимные ролики.

-   Устройство от обратного выброса детали на 1ой рабочей группе.

-   60 Шор ковер подающего транспортера.

-   2-х роликовые столы на входе и выходе станка.

-   2-х скоростной транспортер (4,5 / 9 м/мин).

Автоматическое устройство натяжения и выравнивания ленты транспортёра.

Код продукции: DMC90 RT 135.

Выполнение по европейским нормам безопасности (C.E.).

dmc sd 90 компоновка RT 135

с агрегатом “R” (вал) на 1-й позиции и агрегатом “T” (утюжок) на 2-й позиции.

Напряжение 400 В.

Частота 50 Гц.

Вариант исполнения "C" для RT.

Включает в себя:

-   Пневматический переключатель вкл/выкл. для вала R;

-   Электронный секционный утюжок “MESAR 24”, разделённый на 24 секции;

-   Электронная регулировка рабочего стола;

-   Программатор "LOGIC 50”.

Все эластичные и электронные тампоны также поставляются в стандартной комплектации:

- контактные вставки типа N.2:

- полужесткая плоская контактная вставка из гибкого стального листа толщиной 0,6 мм + войлок D=0,68 и съемная графитовая ткань. Подходит для шлифовки массивных или шпонированных панелей.

- мягкая полу-сэндвич контактная вставка из гибкого стального листа толщиной 0,3 мм + резина + войлок D=0,68 и съемная графитовая ткань. Подходит для шлифовки шпонированных и/или окрашенных панелей.

- привод секторов утюжка от электронного программиста "LOGIC 50", который синхронизирует ввод в работу со скоростью подачи и активирует количество в соответствии с геометрической формой заготовки, а также позволяет выбирать число больше или меньше на левой или правой или на обеих сторонах детали.

R/320 * 1-й агрегат с валом диаметром 320 мм.

"R30" 30шор обрезиненный калибровальный/шлифовальный вал на 1-й группе.

"S" Электронный суперфинишный агрегат во 2-й позиции.

Характеристики:

-    Автоматическая осцилляция шлифовальной ленты.

-    Автоматическая осцилляция шевронной ленты.

-    Вращение шлифовальной ленты навстречу подаче.

-    Длина шлифовальной ленты: 2620 мм.

-    Ширина шлифовальной ленты: 1370 мм.

-    Длина шевронной ленты: 2186 мм.

-    Ширина шевронной ленты: 1370 мм.

Рольганги на входе и выходе станка для длинных заготовок.

Рольганг на входе имеет 5 холостых роликов, на выходе 1 ролик с электроприводом и 4 холостых ролика.

Перфорированный стол и транспортерная лента.

Вакуумный стол с электровентилятором мощностью 4 кВт (5,5 л.с.) для создания разряжения воздуха.

Осциллирующее устройство обдува на 1-й группе.

Устройство включает в себя:

-    привод осцилляции (поперечных движений) с электронным управлением;

-    подключение в нужные моменты времени с управлением непосредственно по подаче заготовки;

-    аспирационный патрубок;

-    фильтр и регулятор давления.

Осциллирующее устройство обдува на 2-й группе. Устройство включает в себя:

-    привод осцилляции (поперечных движений) с электронным управлением;

-    подключение в нужные моменты времени с управлением непосредственно по подаче заготовки;

-    аспирационный патрубок;

-    фильтр и регулятор давления.

Узел очистки плит с ротационными устройствами обдува.

Оснащение:

-    подключение в нужные моменты времени с управлением непосредственно по подаче заготовки;

-    аспирационный патрубок;

-    фильтр и регулятор давления.

Инвертор для двигателя 1-й/2-й группы 15 кВт (20 л.с.)

Позволяет регулировать скорость шлифовальных лент в диапазоне от 3 до 18 м/с.

Скорость регулируется с пульта управления и отображается на электронном дисплее.

Привод ленточного конвейера от двигателя с частотным преобразователем мощностью 1,5 кВт (2 л.с.).

Позволяет регулировать скорость ленточного конвейера  в диапазоне от 3 до 18 м/мин. Скорость регулируется с пульта управления и отображается на электронном дисплее.

Стандартная упаковка.

Документация на русском языке.
