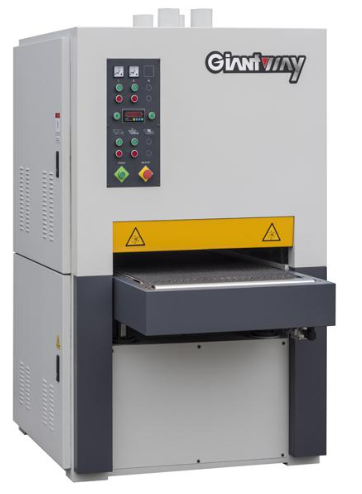

Шлифовально-калибровальный станок SGJ700R-RPA

Шлифовально-калибровальный станок предназначен для калибрования и шлифования клееных щитов, древесно-стружечных плит, заготовок из древесины. Станок оснащен двумя рабочими группами: калибровальным барабаном + комбинированным узлом с утюжком для чистового шлифования.

РАМА СТАНКА

СИСТЕМА ПРИЖИМА

Блоки прижима для удержания заготовок на конвейерной ленте; расположены спереди и сзади каждого рабочего узла.

Прижимные ролики диаметром 76 мм.

Прижимные ролики с дисковыми пружинами компенсируют разницу толщины панели.

Прижимные ролики собраны на роликовых стойках, легко регулируются.

СИСТЕМА ПОДАЧИ:

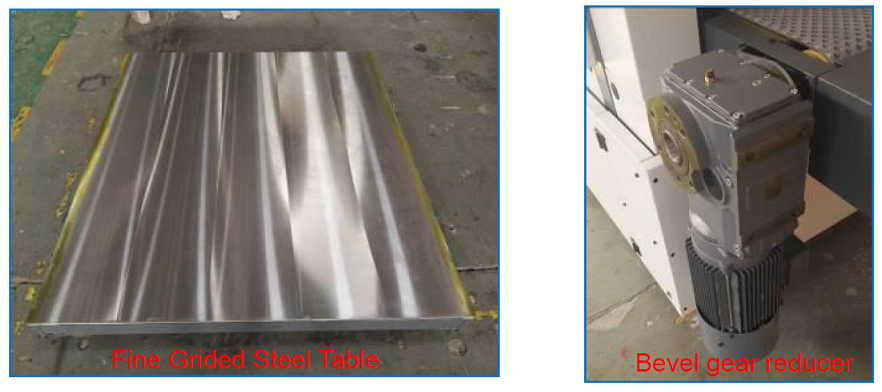

Стол подачи изготовлен из стали с допуском плоскостности в пределах 0,05 мм; поверхность стола отшлифована для избежания износа внутренней стороны подающего ремня. Стальной стол подвергается термической обработке.

Ленточный конвейер с резиновой поверхностью соответствующей твердости.

Привод от двигателя с редуктором, непрерывная регулировка скорости подачи от 6 м / мин до 24 м / мин.

Удлинитель стола с передней и задней стороны со стальными роликами.

РАБОЧИИ УЗЛЫ:

1-й рабочий узел:

Рабочий вал диаметром 190 мм стальной шлифовальный вал в комплекте с: блоком натяжения шлифовальной ленты; электронная осцилляция; пыльник; системы безопасности.

Шлифовальный вал с геликоидальными канавками для охлаждения.

Мотор с одной скоростью вращения.

2-й рабочий блок:

Рабочий блок представляет собой комбинацию резинового вала и утюжка, со стойкой из сплава, войлока, графитовой ткани в комплекте с натяжным устройством шлифовальной ленты электронное колебание; пыльника; системы безопасности.

Резиновый вал диаметром 115мм и твердостью 85 по Шору.

Шлифовальная подушка легко регулируется вверх и вниз.

Мотор с одной скоростью вращения.

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА:

Электроустановка в передней части машины включает в себя главный выключатель, ПЛК, контактор, выключатель и так далее.

Электростанция построена по стандартным правилам CE.

Датчик USA BANNER с высокой точностью и сильной проникающей способностью, который может исправно работать даже при высокой концентрации.

ПНЕВМАТИЧЕСКАЯ СИСТЕМА:

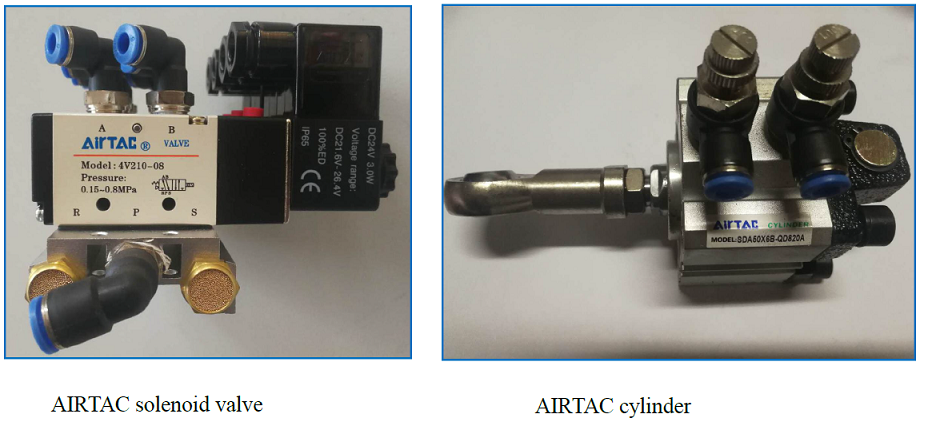

Пневматическая система в комплекте с реле давления воздуха, электромагнитного клапана и так далее.

Пневматические части марки Airtac.

СИСТЕМА УПРАВЛЕНИЯ:

Панель управления с кнопками и микрокомпьютером на передней стороне машины.

• Вакуумный подающий стол с вакуумным насосом.
• Осциллирующие воздушные струйные воздуходувки для очистки шлифовальной ленты, в комплекте с пылесборником.
