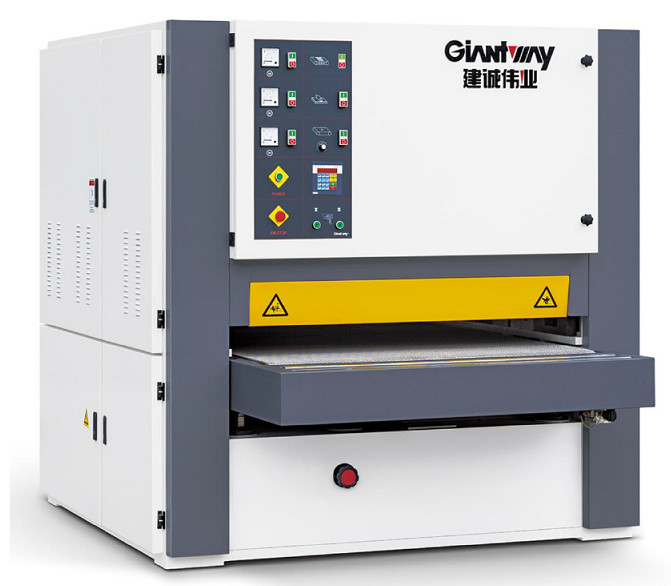

Шлифовально-калибровальный станок SGJ1300R-RA

Китай

Основные характеристики

Рабочая ширина, мм: 1300

Толщина обработки, мм: 150

Мощность основного двигателя, кВт: 37

Минимальная длина заготовки, мм: -

Скорость подачи, м/мин: 0-19

Связь с ведущим специалистом

+375 (29) 669 93 68 +375 (17) 358 75 66

Шеф-монтаж и пуско-наладка

Осуществляем запуск поставленного оборудования

Сервис

Собственный штат наладчиков

Гарантия

Выезд специалистов вовремя гарантийного периода

Лизинг

Приобретение оборудования в лизинг на выгодных условиях

Получить предложение

Описание товара

Технические характеристики

Распечатать

Шлифовально-калибровальный станок предназначен для калибрования и шлифования клееных щитов, древесно-стружных плит, заготовок из древесины. Станок оснащен двумя рабочими группами: вал (стальной) + вал (обрезиненный).

Основные узлы

РАМА СТАНКА

СИСТЕМА ПРИЖИМА

Блоки прижима для удержания заготовок на конвейерной ленте; расположены спереди и сзади каждого рабочего узла.

Прижимные ролики диаметром 72 мм.

Прижимные ролики с дисковыми пружинами компенсируют разницу толщины панели.

Прижимные ролики собраны на роликовых стойках, легко регулируются.

СИСТЕМА ПОДАЧИ:

Стол подачи изготовлен из стали с допуском плоскостности в пределах 0,05 мм; поверхность стола отшлифована для избежания износа внутренней стороны подающего ремня. Стальной стол подвергается термической обработке.

Ленточный конвейер с резиновой поверхностью соответствующей твердости.

Привод от двигателя с редуктором, непрерывная регулировка скорости подачи от 0 м / мин до 19 м / мин.

Удлинитель стола с передней и задней стороны со стальными роликами.

РАБОЧИИ УЗЛЫ:

1-й рабочий узел:

Рабочий вал диаметром 240 мм стальной шлифовальный вал в комплекте с: блоком натяжения шлифовальной ленты; электронное колебание; пыльник; системы безопасности.

Шлифовальный вал с геликоидальными канавками для охлаждения.

Мотор с одной скоростью вращения.

2-й рабочий блок:

Рабочий блок представляет собой резиновый вал диаметром 320мм в комплекте с натяжным устройством шлифовальной ленты; электронное колебание; пыльника; системы безопасности.

Шлифовальный валик с геликоидальными канавками для охлаждения.

Мотор с одной скоростью вращения.

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА:

Электрошкаф в передней части станка, включает в себя главный выключатель, ПЛК, контактор, выключатель и так далее.

Производство машин в соответствии с нормами CE в соответствии с Европейской общей директивой о машинах.

Электрические части марки Teco.

ПНЕВМАТИЧЕСКАЯ СИСТЕМА:

Пневматическая система в комплекте с реле давления воздуха, электромагнитного клапана и так далее.

Пневматические части марки Airtac.

СИСТЕМА УПРАВЛЕНИЯ:

Панель управления с кнопками и микрокомпьютером на передней стороне машины.

Технические характеристики

Основные характеристики

Диаметр 1-го вала, мм	240
Диаметр 2-го вала, мм	320
Ширина шлифуемой панели, мм	40-1300
Толщина шлифуемой панели, мм	2,5-150
Скорость вращения шлифовальной ленты на первой группе, м/сек	24
Скорость вращения шлифовальной ленты на второй группе, м/сек	18
Размер шлифовальной ленты, мм	1330х2200
Скорость подачи, м/мин	0-19
Мощность двигателя подачи, кВт	3,0(инвертор)
Потребляема мощность, кВт	62,62
Мощность двигателя шлифовальной ленты первого вала, кВт	37
Мощность двигателя шлифовальной ленты второго вала, кВт	22
Расположение двигателей	внешнее
Мощность двигателя подъёма, кВт	0,37
Рабочее давление, Мпа	0,4-0,8
Потребление сжатого воздуха, м.куб/мин	1
Габариты, мм	2300х2650х2120
Вес, кг	3850
