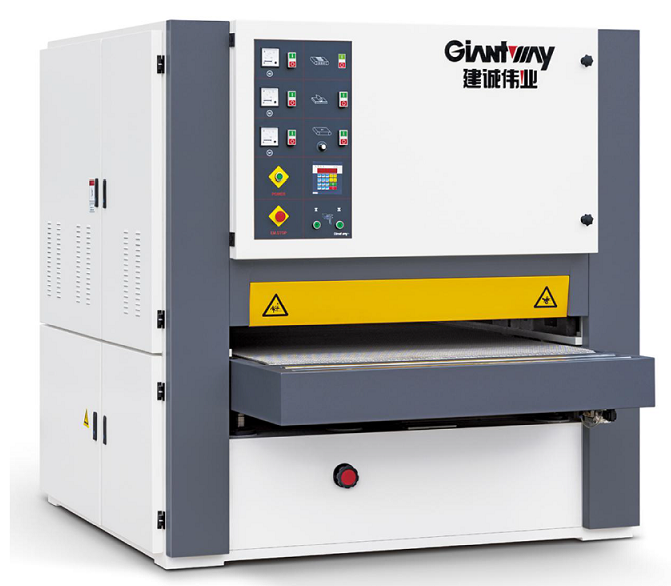

Шлифовально-калибровальный станок мод. SGJ1350R-R-RPA

РАМА СТАНКА

СИСТЕМА ПРИЖИМА

Прижимные устройства для удержания заготовок на подающей ленте; расположены спереди и сзади каждого рабочего блока.

Независимый регулируемый контроль давления.

Конструкция с тройными прижимными роликами для обеспечения устойчивости заготовок во время шлифования, может быть лучше для полировки кривых и деформированных заготовок.

Прижимные ролики максимально приближены к шлифовальному ролику, подходят для шлифования коротких деталей.

СИСТЕМА ПОДАЧИ:

Стол подачи изготовлен из стали с допуском плоскостности в пределах 0,05 мм; поверхность стола отшлифована для избежания износа внутренней стороны подающего ремня. Стальной стол подвергается термической обработке.

Ленточный конвейер с резиновой поверхностью соответствующей твердости.

Привод от двигателя с редуктором, непрерывная регулировка скорости подачи от 0 м / мин до 19 м / мин.

Удлинитель стола с передней и задней стороны со стальными роликами.

РАБОЧИИ УЗЛЫ:

1-й рабочий узел:

Рабочий вал диаметром 240 мм стальной шлифовальный вал в комплекте с: блоком натяжения шлифовальной ленты; электронной осцилляцией; кожухом для пыли; системой защиты.

Стальной вал с геликоидальными канавками для охлаждения.

Воздуходувка для очистки и охлаждения ремня.

2-й рабочий блок:

Рабочий блок представляет собой обрезиненный вал диаметром 240мм в комплекте с натяжным устройством шлифовальной ленты; электронной осцилляцией; кожухом для пыли; системы безопасности.

Обрезиненный вал - 70 Шор

Воздуходувка для очистки и охлаждения ремня.

3-й рабочий блок:

Рабочий блок представляет собой комбинированный блок с обрезиненным валом диаметром 180мм и твердостью 55 Шор, в комплекте с натяжным устройством шлифовальной ленты; электронной осцилляцией; кожухом для пыли; системы безопасности.

Воздуходувка для очистки и охлаждения ремня.

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА:

Электрошкаф в передней части станка, включает в себя главный выключатель, ПЛК, контактор, выключатель и так далее.

Производство машин в соответствии с нормами CE в соответствии с Европейской общей директивой о машинах.

Электрические части марки Teco.

ПНЕВМАТИЧЕСКАЯ СИСТЕМА:

Пневматическая установка в комплекте с фильтрами - масляно-воздушный распылитель.

Электромагнитный клапан низкого напряжения DC24V  - пр-во Корея.

СИСТЕМА УПРАВЛЕНИЯ:

Панель управления с кнопками и микрокомпьютером на передней стороне машины.
