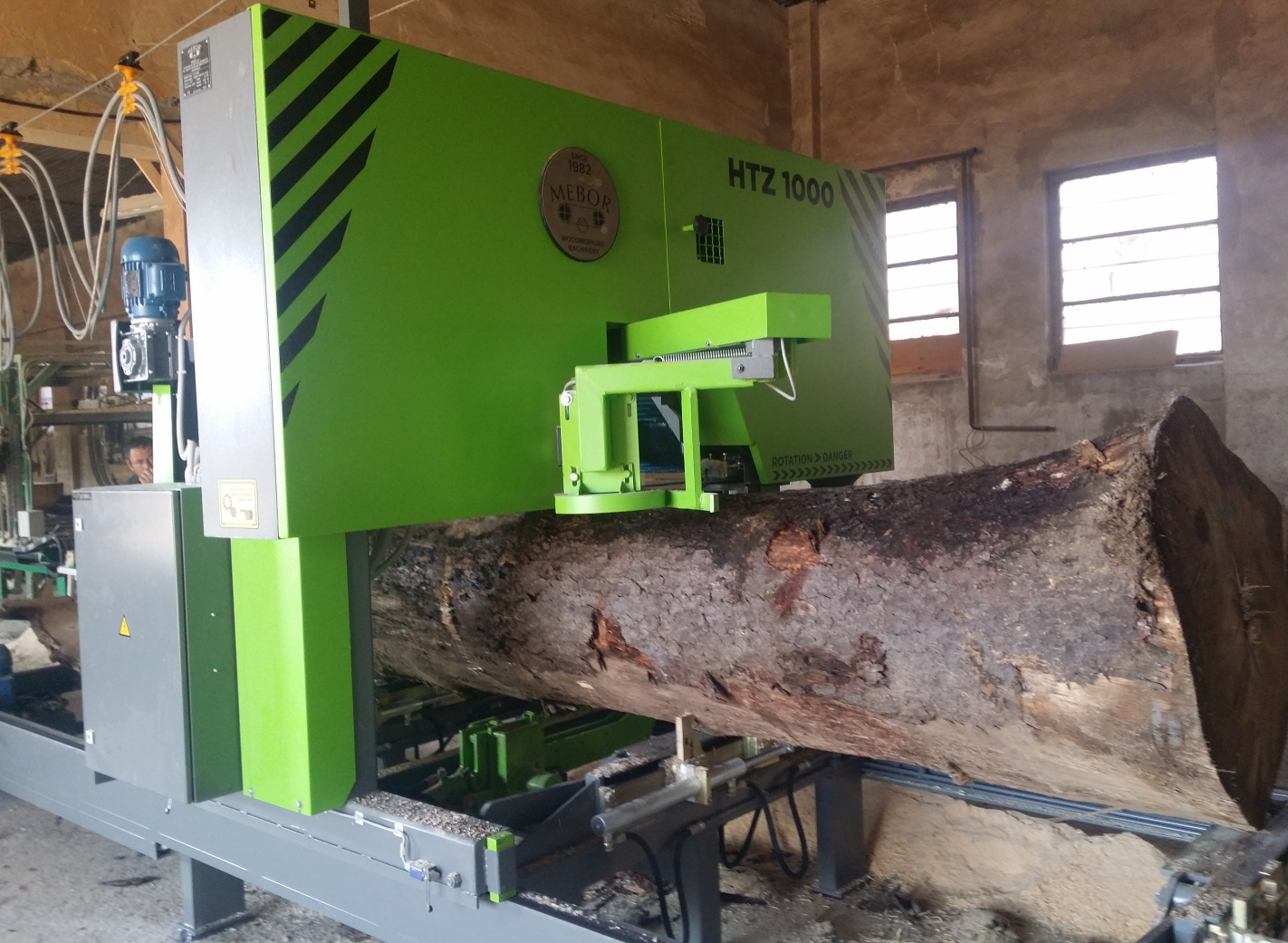

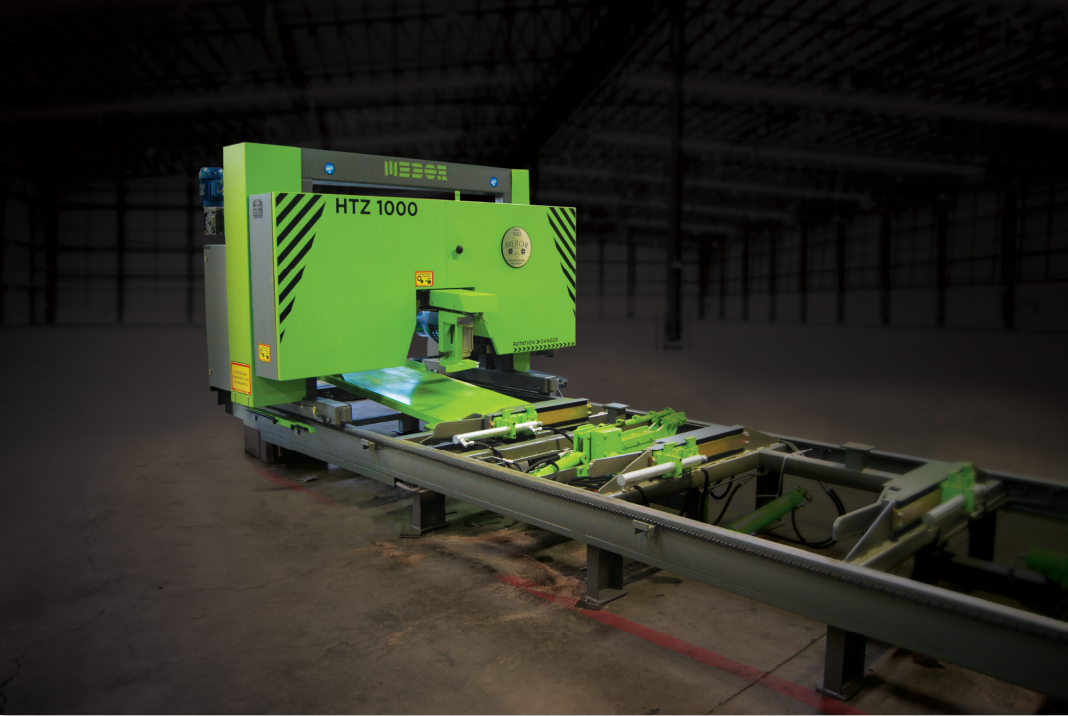

Горизонтальный ленточнопильный станок HTZ 1000

Оборудование и характеристики - ЛЕНТОЧНОПИЛЬНАЯ ГОЛОВКА

• усиленная мощная и прочная конструкция
• литые стальные колеса
• смазка маховиков смазочной жидкостью, резервуар для жидкости с индикатором уровня жидкости
• очистка маховиков медными пластинами
• ручной гидравлический насос на головке ленточнопильного станка
• ручное гидравлическое натяжение пильного полотна
• возможность распиливать в одном или обоих направлениях (одинарный или двойной распил)
• бесступенчатая регулировка скорости распила – с преобразователем частоты и потенциометром
• три заранее настроенные скорости для обратного хода ленточнопильного станка и регулировки обратной скорости
• давление направляющих полотна пилы
• лезвие входит в древесину напрямую, под углом, для более быстрого входа в древесину
• подача ленточнопильного станка с цепным приводом
• автоматический подъем ленточнопильного станка над бревном, перед возвращением к началу бревна
• автоматическое подрезное устройство, установленное на ленточной пиле, чистит поверхность ствола, продлевает срок службы полотен;
• устройство удаления досок – установлено на ленточнопильном станке, для автоматического удаления досок

Оборудование и характеристики - РАМА ЛЕНТОЧНОПИЛЬНОГО СТАНКА

• усиленная мощная и прочная конструкция
• Рама ленточной пилы - прочная и высокая рама с ленточной пилой, которая позволяет работать на нормальной рабочей высоте и облегчает удаление древесных отходов и опилок; быстрый и простой монтаж на ровном бетонном полу;
  • рельсы:                                             2 x U-профиль 180мм – из твердой стали,
  • общая длина:                                 9 m
  • максимальная длина бревна:     5 м
  • высота:                                             540 мм
• гидравлический насос на раме ленточнопильного станка, с мотором 5,5 кВт
• 4 шт гидравлические захваты для бревен, автоматически саморегулируются для каждого бревна;
• 1 шт. устройство для поворота бревен, с цепью - самонастраивающееся к каждому бревну, с гидромотором и редуктором; цепь вращается в обоих направлениях
• 4 шт. гидравлически управляемые угольники, используются для поворота бревен, с настройкой угла

Оборудование и характеристики - электрооборудование и оборудование управления

• амперметр, показывающий нагрузку на главный привод
• 2 электрических несущих опоры с тросом
• все необходимые электрические кабели с тележками
• MEBOR SYSTEM АВТОМАТИЧЕСКОЕ УПРАВЛЕНИЕ- V130 с прогрессивным ПО Mebor
  • На пиле может работать один человек
  • полностью автоматические движения машины во время резки, с автоматическим удалением досок
  • панель управления находится в передней части ленточной пилы - прямой обзор полотна и всего бревна - для максимального использования древесины
  • быстрый выбор запомненных размеров, с автоматическим позиционированием пил; помогающие экономить время характеристики
  • программирование размеров для автоматического распила целого бревна - инструменты оптимизации
• MEBOR SAFETY - система безопасности
  • Датчики, предотвращающие повреждения гидравлического оборудования. Когда угольники, кантователи или ролики находятся выше минимальной высоты распила, подача машины блокируется для предотвращения случайных повреждений.

Оборудование и характеристики - общие сведения

• 1 шт пила ленточная, односторонняя, с наконечниками зубьев из стеллита

• Высококачественный производственный процесс; все компоненты обработаны на ЧПУ; вся сталь с пескоструйной обработкой, для лучшего качества сварки и покраски
• Исключительно высококачественные и надежные компоненты (подшипники SKF, подшипники SNR в корпусах, двигатели Lenze и Weg, коробки передач Lenze и Bonfiglioli, цепи Iwis, компоненты Schneider Electric, компьютеры Unitronics & Lenze PLC, гидравлические насосы Casappa, гидравлические клапаны Poclain, и другие)

​Опции HTZ 1000

Опции ЛЕНТОЧНАЯ ГОЛОВКА

• Версия аттестованная CE
• автоматическое устройство для направления досок (автоматическое
  сохранение ровного направления досок, во время выталкивания из станкa)

• выбор главного привода

• понижение до 11 кВт
• понижение до 15 кВт
• повышение до 22 кВт
• надстройка до 30 кВт

• преобразователь частоты для главного двигателя; обеспечивает настройку скорости вращения полотна пилы для оптимального распила древесины различной твердости; медленный запуск главного двигателя – могут использоваться менее мощные плавкие предохранители

• преобразователь частоты для главного привода 18,5/22 кВт
• преобразователь частоты для главного привода 30 кВт

• лазерная маркировка положения распила – высоты полотна пилы

• Лазер 15 mW

• стандартное пылеулавливающее устройство с контейнером и мотором 1,5 кВт;
  установлено на головке ленточной пилы
• Обновление до автоматического гидравлического насоса на ленточной пиле
  • Автоматическое натяжение полотна
  • Автоматическое подрезное устройство (если включено)
  • Гидравлически передвигаемая направляющая пильного полотна
• Смазка зубьев пильного диска водой; бак для воды
• обогрев главной электрической коробки
• MEBOR SYSTEM АВТОМАТИЧЕСКОЕ УПРАВЛЕНИЕ– понижение до Единой
  панели управления с прогрессивным ПО Mebor
  •  Панель управления ПЛК находится на головке ленточной пилы
    (размеры выбираются, когда машина возвращается в исходное положение)

Опции РАМА ЛЕНТОЧНОЙ ПИЛЫ

• удлиненная рама ленточной пилы 1 м
• механический зажим
• дополнительный гидравлический зажим
• функция подъема гидравлического зажима, который используется для установки
  конусообразных бревен - для повышения производительности
• дополнительное устройство для поворота бревен, с цепью - самонастраивающееся
  к каждому бревну, с гидромотором и редуктором; цепь вращается в обоих
  направлениях

• 1 комплект продольных гидравлических роликов, которые обеспечивают
  перемещение бревен вперед - назад и удаление последней обрезной доски
  (3 ролика: один ведомый и два неприводных)

• гидравлический привод для второго / третьего ролика
• дополнительный приводной ролик
• дополнительный неприводной ролик

• гидравлическое устройство загрузки бревен, загружает бревна на раму

• Версия с 3 вилами; 1 гидравлический цилиндр
• Версия с 4 вилами; 1 гидравлический цилиндр
• Версия с 4 вилами; 2 гидравлических цилиндра
• Версия с 5 вилами; 2 гидравлических цилиндра

• платформа с роликом на раме ленточнопильного станка, для более легкого
  удаления доски
• ленточный транспортер установленный на раме ленточнопильного станка,
  для автоматического удаления досок

• подогреватель масла в гидравлическом насосе (рама ленточной пилы)

Специальные опции

Контрольное, электрическое и гидравлическое оборудование для монтажа
эстакады на более позднем этапе (тип MLD/PLD)
