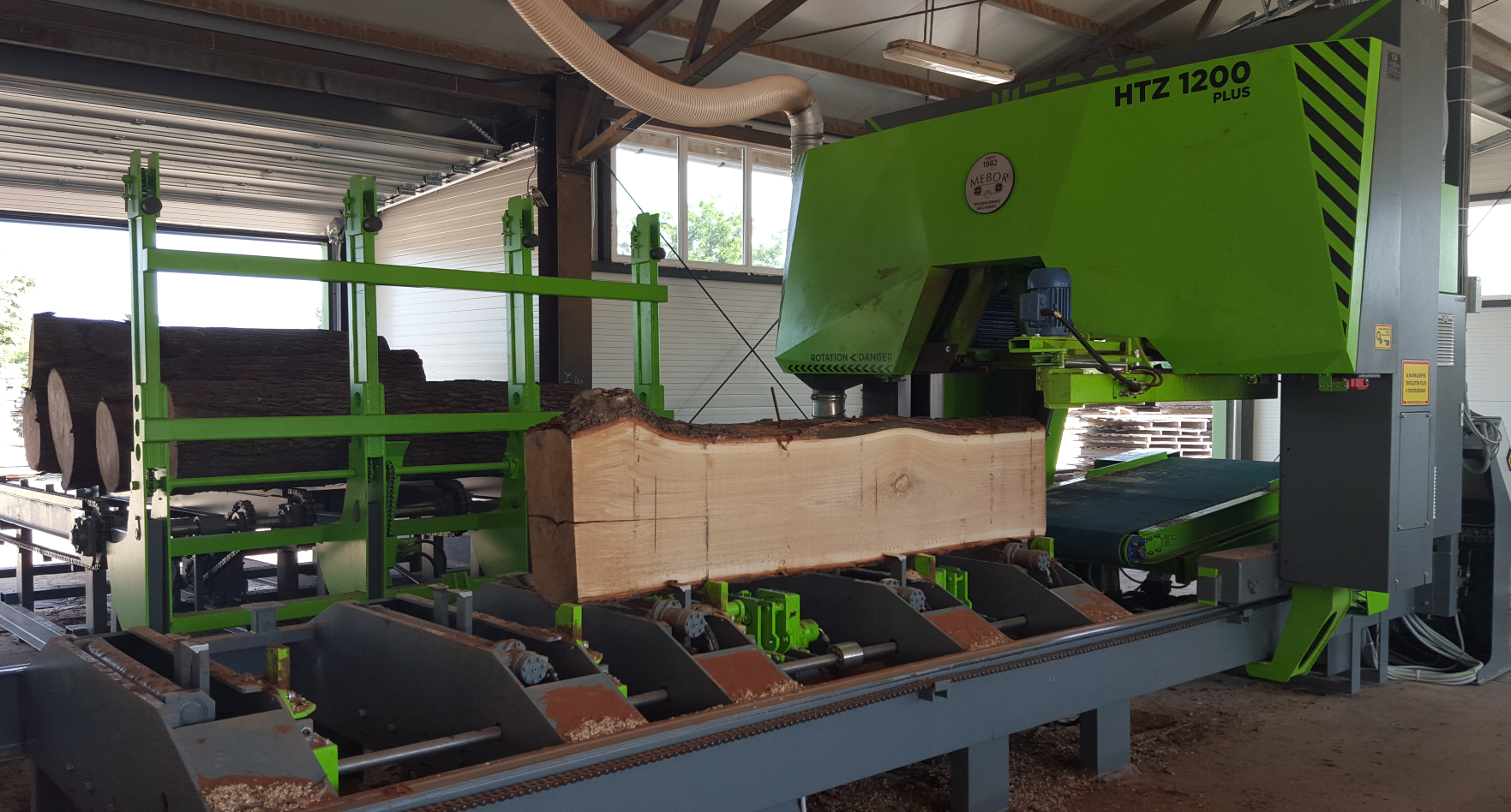

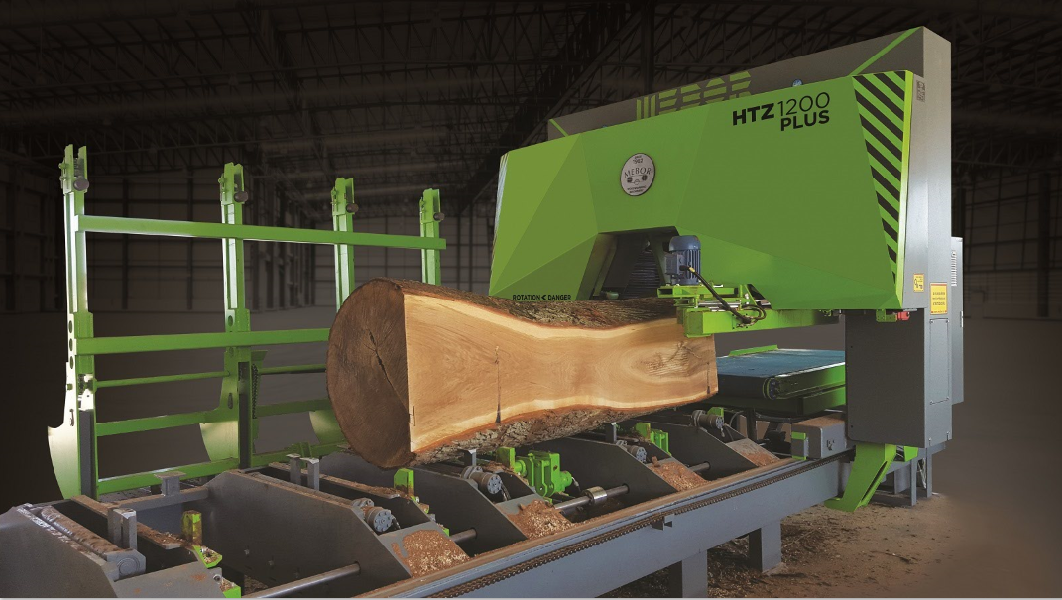

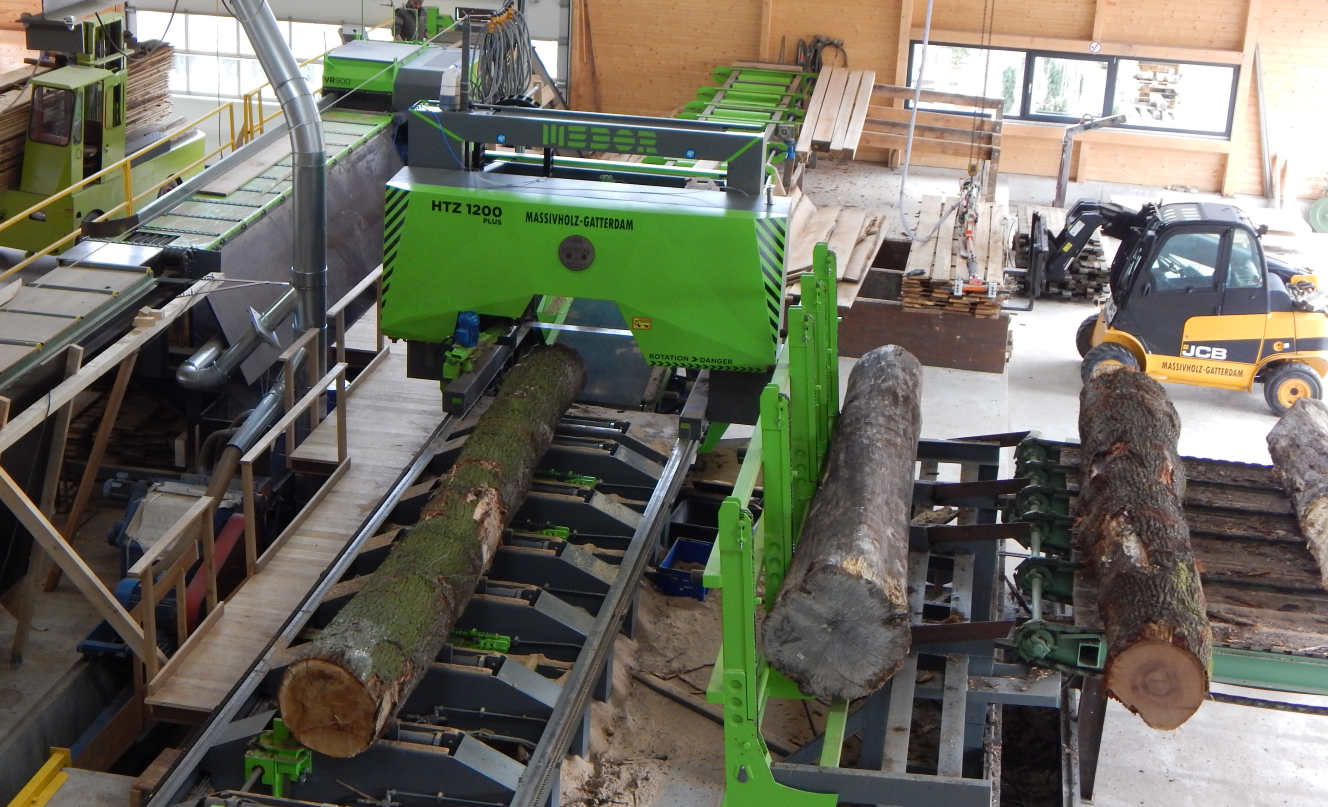

Горизонтальный ленточнопильный станок HTZ 1200 PLUS

Оборудование и характеристики - ЛЕНТОЧНОПИЛЬНАЯ ГОЛОВКА

• PLUS усиленная мощная и прочная конструкция
• литые стальные колеса
• смазка маховиков смазочной жидкостью, резервуар для жидкости с индикатором уровня жидкости
• очистка маховиков медными пластинами
• гидравлический насос на головке ленточнопильного станка
• автоматическое гидравлическое натяжение пилы – автоматически поддерживает напряжение
• гидравлически передвигаемая направляющая пильного полотна, лево – право
• давление направляющих полотна пилы
• лезвие входит в древесину напрямую, под углом, для более быстрого входа в древесину
• бесступенчатая регулировка скорости распила – с преобразователем частоты и потенциометром
• преобразователь частоты для главного привода позволяет регулировать скорость вращения пильного диска для оптимальной резки древесины различной твердости; медленный запуск главного привода - можно использовать менее сильные предохранители
• высокая скорость подъема и опускания лезвия - серводвигатель; максимальная точность позиционирования
• автоматический подъем ленточнопильного станка над бревном, перед возвращением к началу бревна
• возможность распиливать в одном или обоих направлениях (одинарный или двойной распил)
• подрезное устройство, установленное на ленточной пиле, чистит поверхность ствола, продлевает срок службы полотен
• подрезное устройство двигается к поверхности и от поверхности бревна автоматически
• устройство удаления досок – установлено на ленточнопильном станке, для автоматического удаления досок
• ВЫСОКАЯ СКОРОСТЬ перемещения головки ленточной пилы с приводом от цепи - для движения вперед и назад на ленточной пиле
  • скорость возврата головки ленточной пилы до 90 м / мин
• автоматическое устройство для направления досок (автоматическое сохранение ровного направления досок, во время выталкивания из станкa)

Оборудование и характеристики - РАМА ЛЕНТОЧНОПИЛЬНОГО СТАНКА

• PLUS усиленная мощная и прочная конструкция
• Рама ленточной пилы - прочная и высокая рама с ленточной пилой, которая позволяет работать на нормальной рабочей высоте и облегчает удаление древесных отходов и опилок; быстрый и простой монтаж на ровном бетонном полу;
  • рельсы:                                          2 x профиль 300 мм – из твердой стали,
  • общая длина:                               9 м
  • максимальная длина бревна: 5 м
  • высота:                                          540 мм
• PLUS гидравлическая система – более быстрая гидравлика
• гидравлический насос на раме ленточнопильного станка, с мотором 7,5 кВт
• 4 шт гидравлические захваты для бревен, автоматически саморегулируются для каждого бревна;
• 2 шт. устройство для поворота бревен, с цепью - самонастраивающееся к каждому бревну, с гидромотором и редуктором; цепь вращается в обоих направлениях
• 4 шт. гидравлически управляемые угольники , используются для поворота бревен, с настройкой угла
• 4 зажимных ролика (2 приводных, 2 не приводных), установленных внутри зажимов; обеспечивают  перемещение бревен вперед и назад; удаляют последнюю обрезную доску с машины; обеспечивают регулировку высоты бревна - более высокий выход конусообразных бревен; они также позволяют резать последнюю доску толщиной не менее 25 мм.
• ленточный конвейер, установленный на ленточной пиле, для автоматического удаления досок

Оборудование и характеристики - электрооборудование и оборудование управления

• 2 электрических несущих опоры с тросом
• все необходимые электрические кабели с тележками
• амперметр, показывающий нагрузку на главный привод;

• MEBOR SYSTEM АВТОМАТИЧЕСКОЕ УПРАВЛЕНИЕ– PLUS V130 с прогрессивным ПО Mebor
  • На пиле может работать один человек
  • полностью автоматические движения машины во время резки, с автоматическим удалением досок
  • панель управления находится в передней части ленточной пилы - прямой обзор полотна и всего бревна - для максимального использования древесины
  • быстрый выбор запомненных размеров, с автоматическим позиционированием пил; помогающие экономить время характеристики
  • программирование размеров для автоматического распила целого бревна - инструменты оптимизации
  • память для комбинаций размера (программ) с быстрым отзывом программ
  • автоматическая регулировка / ограничение скорости пиления в зависимости от нагрузки на главный привод
  • машина знает положение бревна, автоматическая остановка в правильном положении - экономия времени
• MEBOR SAFETY - система безопасности
  • Датчики, предотвращающие повреждения гидравлического оборудования. Когда угольники, кантователи или ролики находятся выше минимальной высоты рапсила, подача машины блокируется для предотвращения случайных повреждений.

Оборудование и характеристики - общие сведения

• 1 шт пила ленточная, односторонняя, с наконечниками зубьев из стеллита
• Высококачественный производственный процесс; все компоненты обработаны на ЧПУ; вся сталь с пескоструйной обработкой, для лучшего качества сварки и покраски
• Исключительно высококачественные и надежные компоненты (подшипники SKF, подшипники SNR в корпусах, двигатели Lenze и Weg, коробки передач Lenze и Bonfiglioli, цепи Iwis, компоненты Schneider Electric, компьютеры Unitronics & Lenze PLC, гидравлические насосы Casappa, гидравлические клапаны Poclain, и другие)

Опции HTZ 1200 PLUS:

Опции ЛЕНТОЧНАЯ ГОЛОВКА

• выбор главного привода
  • 37 кВт
  • 55 кВт

• лазерная маркировка положения распила – высоты полотна пилы

• 15 mW красный лазер
• 30 mW зеленый лазер

• прибор удаления пыли с контейнером и мотором 1.5 kWs;
• пылесборник с автоматической, пневматической дверцей
• устройство для удаления пыли с небольшим контейнером и двигателем 1,5 кВт; с автоматической пневматической дверью
• Смазка зубьев пильного диска водой; бак для воды
• автоматический спрей под давлением для смазки и очистки колес и полотна
• автоматический спрей под давлением для зубов на полотне, сверху и снизу
• автоматический распылитель под давлением с двумя функциями
  (не может использоваться одновременно)
  • смазка и очистка колес и полотна
  • опрыскивание зубов сверху и снизу

• функция подъема толкателя досок
• дополнительное подрезное устройство для двойного распила
• второе подрезное устройство на стороне выхода полотна
• Апгрейд толкателя для досок с автоматическим позиционированием по высоте
  • Автоматически позиционирует по высоте – ОДИН распил
  • Автоматическое удаление досок при обратной резке – система ДВОЙНОГО распила

Опции РАМА ЛЕНТОЧНОЙ ПИЛЫ

• удлиненная рама ленточной пилы 1 м
• дополнительное устройство поворота бревна
• гидравлический сдвиг влево-вправо устройства для поворота бревен для более
  эффективного поворота бревен разных размеров; цена за устройство для поворота
  бревен (должна быть включена для всех устройств поворота бревен):

• дополнительный гидравлический зажим (подъемный) с неприводным
  подъемным роликом
• дополнительный гидравлический зажим (подъемный) с приводным
  подъемным роликом
• надстройка до моторизированного ролика
• суппорт с подъемной плитой
• суппорт с подъемной плитой и немоторизированным роликом
• суппорт с подъемной плитой и моторизированным роликом
• надстройка до подъемный ленточный конвейер, установленный на ленточной
  пиле удаляет доски, автоматически подстраиваясь под высоту распиленного бревна
  (полезно при распиливании больших бревен)
• надстройка до более быстрой и прочной гидравлической системы - более сильный
  гидравлический насос, с 11 кВт двигателем и более эффективной установкой

Опции - ЭЛЕКТРИЧЕСКОЕ И КОНТРОЛЬНОЕ ОБОРУДОВАНИЕ

• НАДСТРОЙКА ДОBETTER CONTROL - V1040 OPTI FAST с прогрессивным ПО Mebor
  • 10,4" цветной, сенсорный экран
  • система оптимизации -немедленное автоматическое программирование распила по заранее поставленным размерам и выбору оператора; экономит время
  • джойстик "все в одном" для полного управления головкой ленточного станка и гидравликой для маневрирования с бревнами

• Камера для вида сверху – чтобы увидеть качество древесины
  • HD камера высокого качества
  • 27’ вертикальный экран

• обогрев главной электрической коробки
• подогреватель масла в гидравлическом насосе (рама ленточной пилы)

• Удаленное подключение с завода к станку - SiteManager; (подключение к
  Интернету с мин. необходимой скоростью 10 Мбит/с – обязанность заказчика)

Опции - ОБЩЕЕ

• ОПТИЧЕСКОЕ ПРЕДОХРАНИТЕЛЬНОЕ ОГРАЖДЕНИЕ С СЕРТИФИКАТОМ ЕС, чтобы
  обеспечить полностью автоматическое функционирование машины (управление
  без помощи рук) и ускорить работу машины; электронные компоненты для
  безопасности и управления без помощи рук; оптический забор для открытого
  доступа с одной стороны машины (световая завеса)
  • Прочное, жесткое ограждение
  • Низкое, прочное ограждение (устанавливается в зоне загрузки бревна)
  • Защитная дверь для доступа для обслуживания; с замком
• Дополнительное оптическое защитное ограждение (световая завеса) для открытого
  доступа на второй стороне машины

Специальные опции

• ТОРЦОВОЧНАЯ  ДИСКОВАЯ ПИЛА, установлена на ленточнопильной головке с автоматическим
  позиционированием на требуемую длину
  • Максимальная глубина распила:              90 мм
  • Мощность: 7,5 кВт
  • гидравлическое перемещение бревна влево-вправо на первом зажиме для выравнивания
• ПРОДОЛЬНАЯ ДИСКОВАЯ ПИЛА, установленная на головке ленточной пилы
  • Максимальная глубина распила:              90 мм
  • Мощность: 7,5 кВт
  • гидравлическое перемещение бревна влево-вправо на первом зажиме для выравнивания

• КОМБИНИРОВАННАЯ ТОРЦОВОЧНАЯ И ПРОДОЛЬНАЯ ДИСКОВАЯ ПИЛА, установленная на ленточнопильной головке с автоматическим позиционированием на требуемой длине для поперечного распила
  • Максимальная глубина распила:              90 мм
  • Мощность: 7,5 кВт
  • гидравлическое перемещение бревна влево-вправо на первом зажиме для выравнивания
  • гидравлический поворот для переключения с поперечного распила на продольный

ПРОДОЛЬНАЯ ДИСКОВАЯ ПИЛА, у SEE SECTION OPERATOR CABINS

• становленная на головке ленточной пилы
  • Максимальная глубина распила:                        90 мм
  • Мощность: 7,5 кВт
  • гидравлическое перемещение бревна влево-вправо на первом зажиме для выравнивания
• Контрольное, электрическое и гидравлическое оборудование для монтажа
  эстакады на более позднем этапе (тип MLD/PLD)
