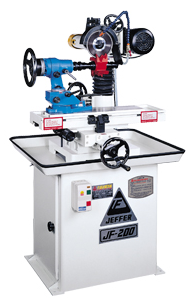

Универсальный заточной станок JF-200

Тайвань

Основные характеристики

Затачиваемый инструмент:

Цельнозатылованные фрезы: +

Твердосплавные пилы: +

Строгальные прямые ножи: +

Шипорезные ножи: +

Преимущества

в конструкции направляющих станка используются линейные подшипники
система принудительного охлаждения включена в базовую комплектацию станка
бак с охлаждающей жидкостью
станок выполнен на массивной станине

Связь с ведущим специалистом

+375 (29) 669 93 68 +375 (17) 358 75 66

Шеф-монтаж и пуско-наладка

Осуществляем запуск поставленного оборудования

Сервис

Собственный штат наладчиков

Гарантия

Выезд специалистов вовремя гарантийного периода

Лизинг

Приобретение оборудования в лизинг на выгодных условиях

Получить предложение

Описание товара

Технические характеристики

Распечатать

Станок JF-200 позволяет затачивать напайные фрезы по передней грани, пильные диски с твердосплавными напайками при помощи делительной головки, строгальные прямые ножи, а также концевой инструмент и шипорезные ножи для минишипового сращивания при помощи специального держателя. Универсальный заточной станок используется на любых деревообрабатывающих и мебельных производствах.

Отличительные характеристики:

1. В конструкции направляющих станка используются линейные подшипники, обеспечивающие параллельность хода стола ±0.01 mm и стабильную повторяемость перемещения, что позволяет достичь максимальной точности заточки инструмента.

2. Система принудительного охлаждения включена в базовую комплектацию станка; обеспечивает высокое качество заточки твердосплавного инструмента.

3. Бак с охлаждающей жидкостью и защита шлифовального круга изготовлены из нержавеющей стали, что существенно увеличивает срок службы.

4. Станок выполнен на массивной станине, это полностью исключает вибрации и способствует повышению качества заточки.

5. Благодаря дополнительно устанавливаемым приспособлениям станок позволяет затачивать почти все виды режущего инструмента. В частности, при помощи специального держателя возможна заточка шипорезных ножей для линий торцевого сращивания.

Базовая комплектация JF-200

- станок с подстаночной тумбой

- система охлаждения с насосом и баком СОЖ из нержавеющей стали

- шлифовальный круг D150 = 1 шт. (установлен на станок)

- охладитель: 2 литра

- регулировочный инструмент: 1 комплект

- руководство по эксплуатации на русском языке

Конструктивные особенности JF-200

Основное крепление: используется для заточки напайных фрез

(входит в базовую комплектацию станка).

Крепление для прямых ножей и ножевых бланкет (может устанавливаться только при наличии основного крепления).

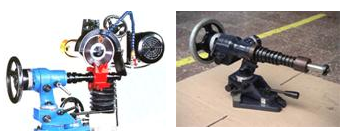

Крепление для заточки свёрл и концевых фрез (ручное)

- диаметр хвостовика фрезы макс до Ø12 mm.

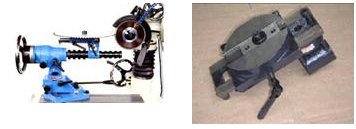

Делительная головка для заточки дисковых пил

- макс диаметр пил D508 mm

(может устанавливаться только при наличии основного крепления)

Крепление для заточки свёрл и концевых фрез (делительная головка)

- диаметр хвостовика фрезы макс до Ø12 mm

Делительная головка с держателем для заточки шипорезных ножей

в составе: делительная головка, задняя бабка, установочный вал d=40 мм

Дополнительные опции для JF-200

200.00	основное крепление - служит для заточки фрез - вал для монтажа делительной головки Ø25.4 mm в комплекте с переходниками Ø30mm, Ø31.75mm, Ø38mm, Ø40mm и Ø50mm
200.01	простое крепление для заточки дисковых пил (ручное) - макс диаметр пил D508 mm
200.02	крепление для заточки прямых ножей - длина до 150 мм, ширина до 38 мм, толщина до 6,5 мм
200.03	крепление для заточки свёрл и концевых фрез (ручное) - диаметр хвостовика фрезы макс до Ø12 mm
200.04	крепление для заточки свёрл и концевых фрез (делительная головка) - диаметр хвостовика фрезы макс до Ø12 mm
200.5	делительная головка с держателем для заточки шипорезных ножей в составе: делительная головка, задняя бабка, установочный вал d=40 мм

Технические характеристики

Основные характеристики

Затачиваемый инструмент:
Цельнозатылованные фрезы, диаметр, мм	до 230
Цельнозатылованные фрезы, длина, мм	до 230
Твердосплавные пилы (Д x T), мм	508 x 9.5
Строгальные прямые ножи (Д x Ш x T), мм	150 x 38 x 6.5
Шипорезные ножи для линий торцевого сращивания	Посадка 40 мм и 50 мм, Внешний Ø до 240 мм
Рабочий стол, мм	255
Параметры шлифовального круга
посадочный диаметр, мм	16
внешний диаметр, мм	150
минимальная толщина, мм	1
максимальная толщина, мм	6,5
частота вращения, об/мин	4600
Суммарная мощность электродвигателей, кВт	1
Габариты, мм
Длина	790
Ширина	870
Высота	1370
Масса, кг	430
