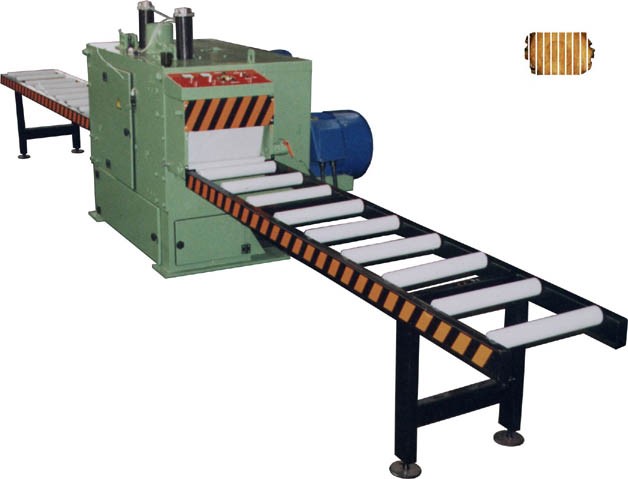

Многопильный станок WP 165
Высота пропила, мм: 165
Диаметр пил, мм: 300
Ширина подачи, мм: 500
Исполнение: двухвальное
Минимальная длина доски, мм: 700
Многопильный станок предназначен для продольного распила древесины с помощью набора дисковых пил. Он используется для резки полубруса и досок, а также в столярной промышленности и. т. д.
В этом станке распиловка материала осуществляется набором пил, установленных на двух валах, параллельных друг другу. Валы установлены в выдвижной опоре, что обеспечивает равномерную нагрузку, плавность и износ пил после регулировки.
Брус перемещается внутри станка четырьмя приводными парами роликов. Сила прижима материала регулируется давлением подаваемого воздуха.
Вышеупомянутые решения обеспечивают надежность и прямолинейность распиловки древесины, что особенно важно при работе с более длинной и мерзлой древесиной. В зависимости от породы и влажности древесины, а также количества пропилов, производительность колеблется в пределах 10-18 м3 / ч.

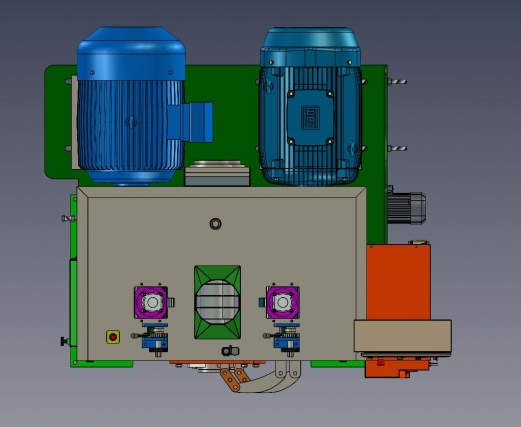

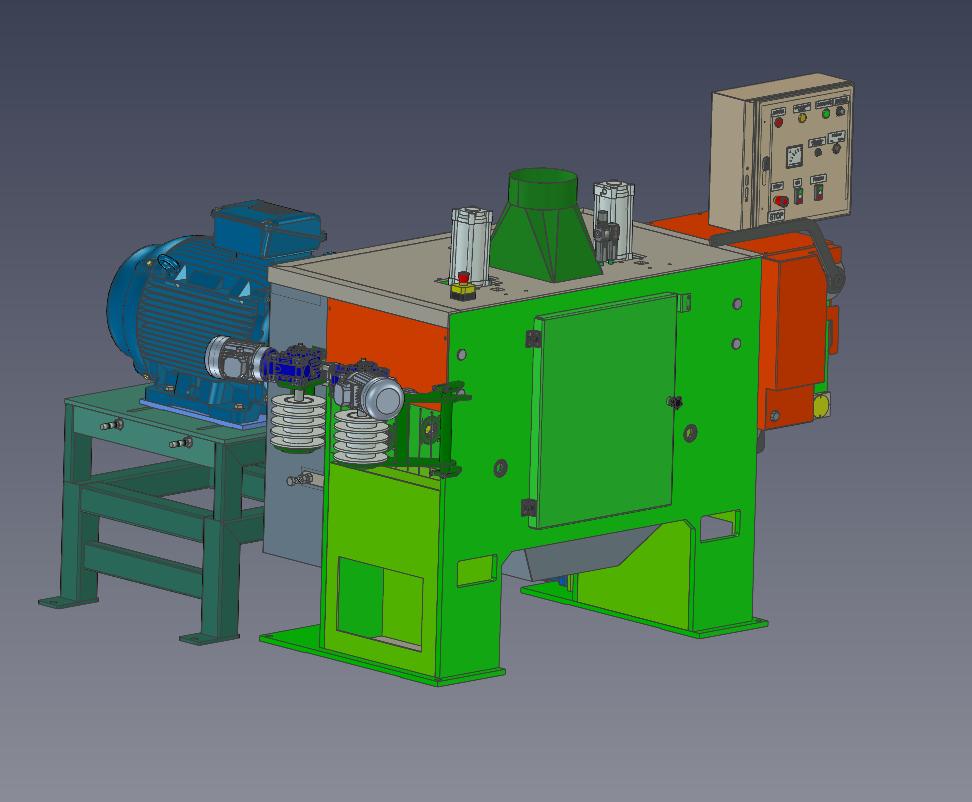

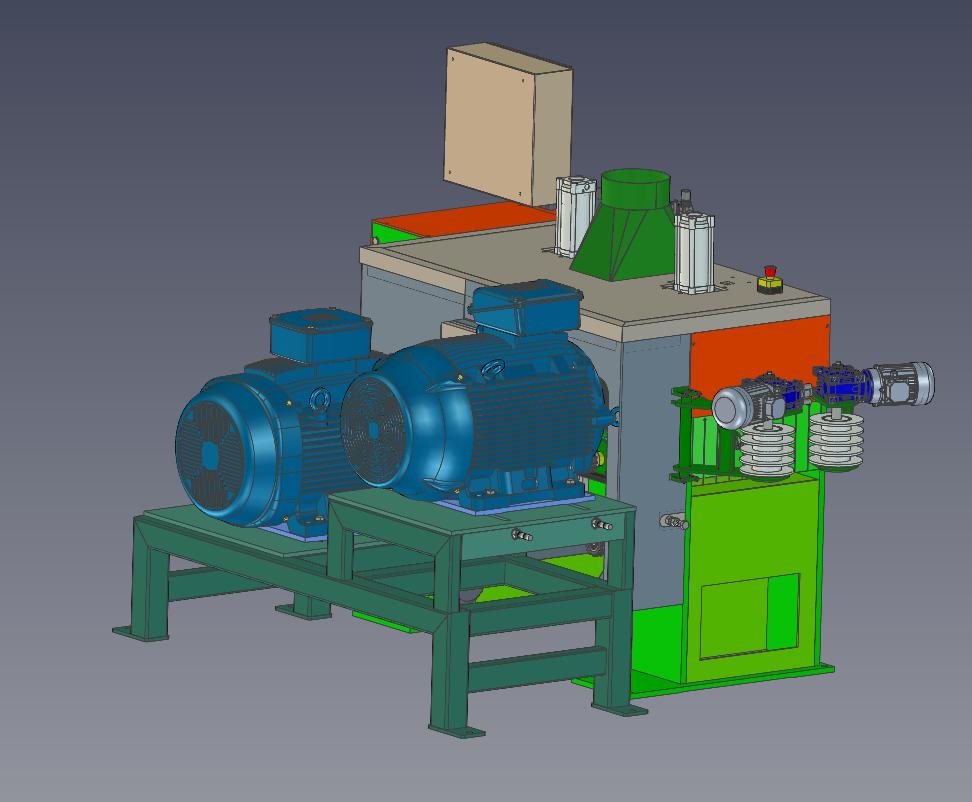

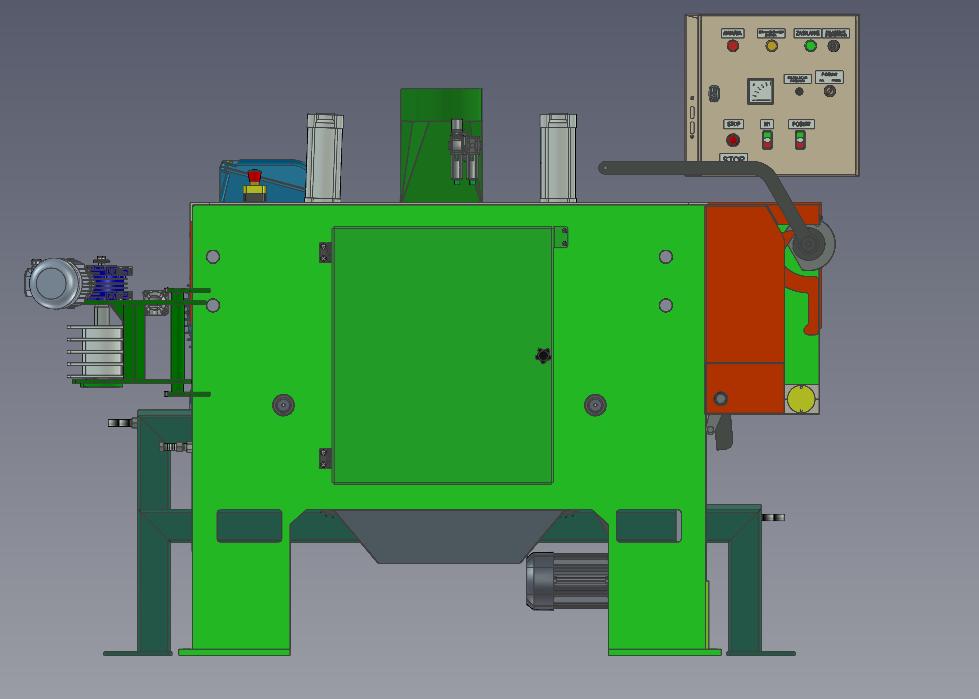

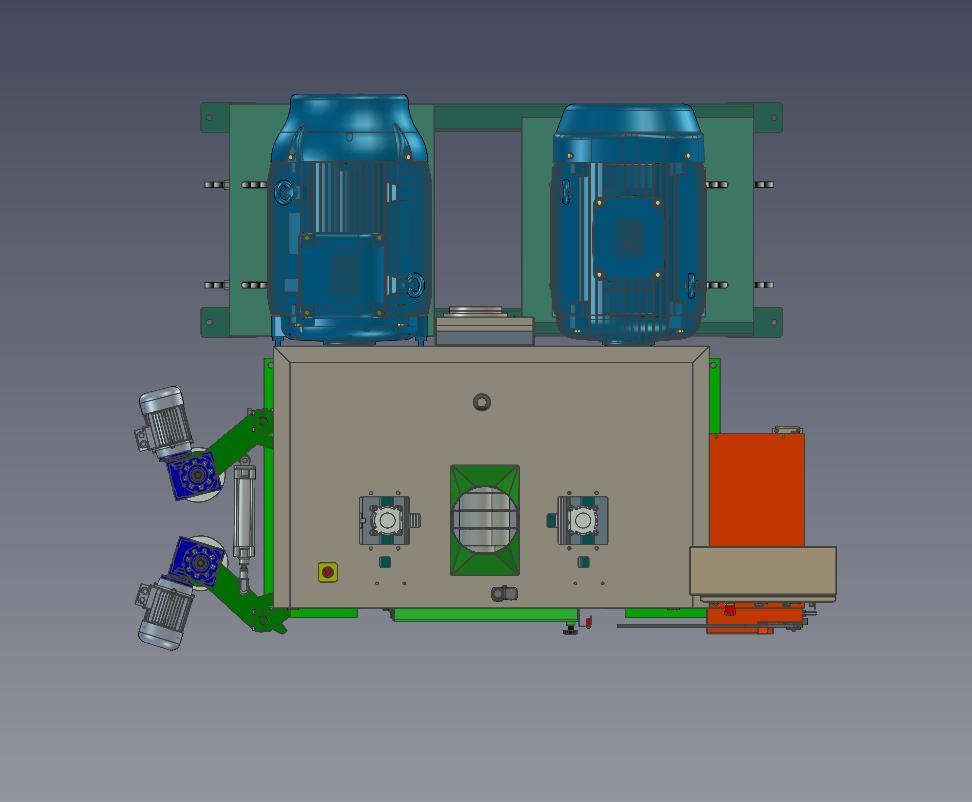

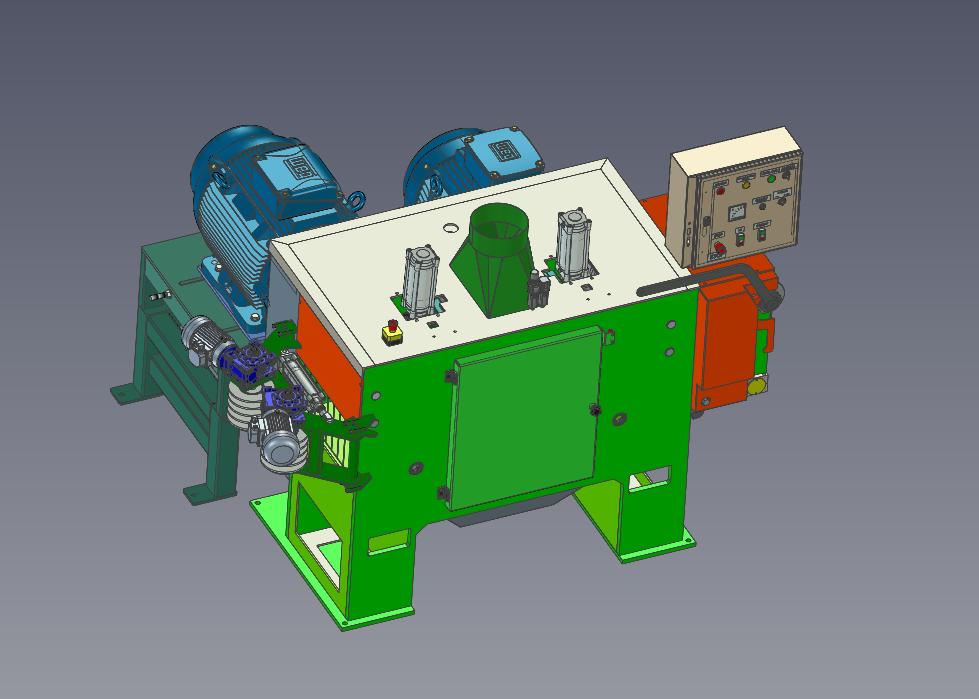

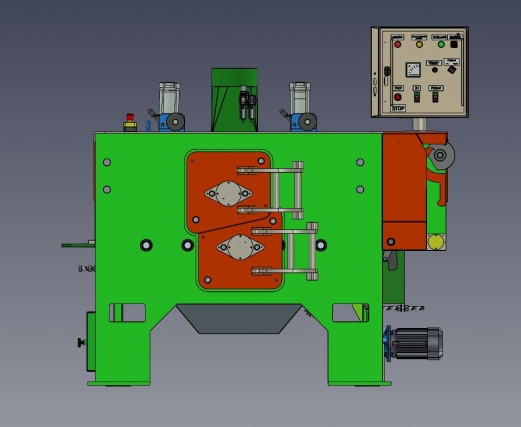

Схема станка
1. Направляющая
2. Подающий ролик
3. Защита
4. Ключ
5. Пульт управления
6. Механизм подъёма прижимных вальцов
7. Пневмоцилиндр
8. Собачка рычаг механизма подъёма вальцов
9. Рычаг клапана
10. Рычаг прижима
11. Верхние прижимные вальцы движения
12. Нижние подающие вальцы движения
13. Пильные валы
14. Кнопка СТОП
15. Верхний главный двигатель
16. Главный выключатель
17. Электрический шкаф
18. Боковые защиты открывающие
19. Буфер обмена
20. Верхняя вытяжка
21. Ось пиления
Технические характеристики
Диаметр дисковых пил (максимальный), мм | 300 |
Максимальное расстояние между крайними пилами, мм | 320 |
Минимальная высота пропила, мм | 30 |
Максимальная высота пропила, мм | 165 |
Максимальная ширина бруса, мм | 500 |
Минимальная длина бруса, мм | 700 |
Обороты пильного вала, об/мин | 3350 |
Скорость подачи, м/мин | 30 |
Мощность главного двигателя (по желанию заказчика другая), кВт | 2х55 |
Мощность двигателя подачи, кВт | 2,2 |
Напряжение питания, V | 3 x 400 |
Давление пневмосистемы, МПа | 4 |
Отделение отходов | нижний, конвейер или аспирация, верхний аспирация |
Габариты: | |
Ширина, мм | 1950 |
Высота, мм | 1640 |
Длина без столов, мм | 1960 |
Длина столов: – подающий ( по желанию другая ), мм | 3000 |
Длина столов: – принимающий ( по желанию другая ), мм | 3000 |
