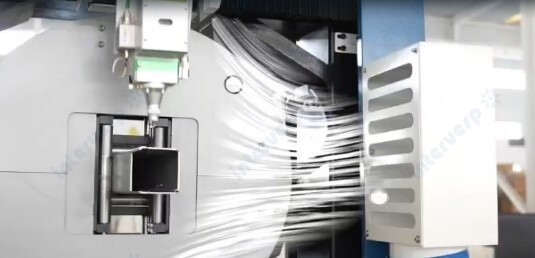

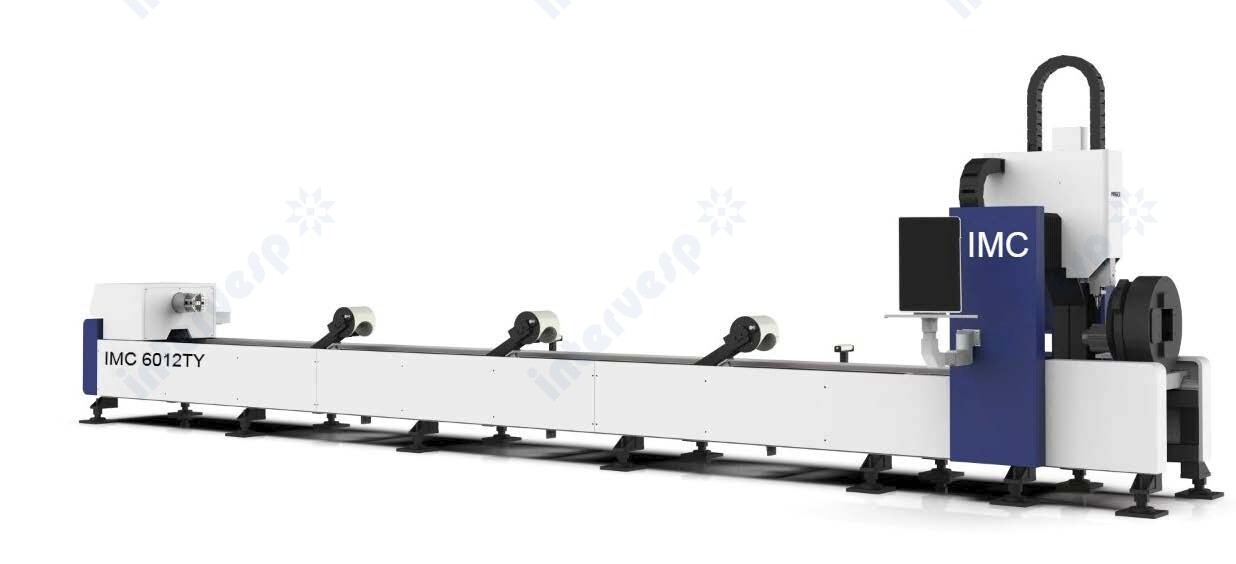

Станок лазерной резки труб и профилей IMC 6024TY

Волоконные станки лазерной резки труб IMC специально разработаны для высокоскоростной и высококачественной обработки труб, из:

• Нержавеющая сталь
• Углеродистая сталь
• Легированная сталь
• Оцинкованная сталь
• Медь (требуется источник с защитой от отражения)
• Латунь

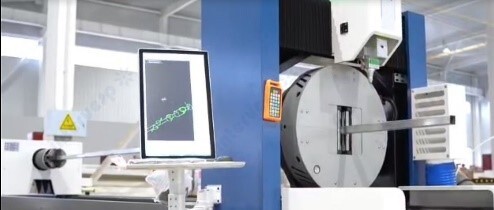

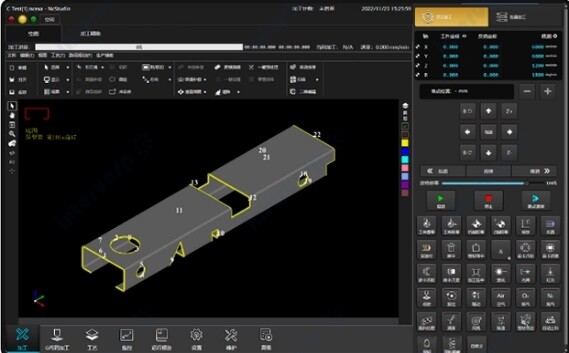

Система управления Weihong TU3000 предназначена для комплексного управления лазерными станками для резки труб и профилей. Обеспечивает высокоточную координацию движения, управление лазерным излучением, автоматизацию газовой системы и поддержку функций слежения по высоте. Разработана компанией Shanghai Weihong Electronic Technology Co., Ltd. — одним из ведущих китайских производителей систем ЧПУ для лазерных комплексов. Программное обеспечение NCstudio имеет простое управление, ориентированное на пользователя. Реализованы функции, существенно упрощающие и оптимизирующие процесс раскроя. Это такие функции как:

• пауза;
• обратный ход по контуру;
• быстрый переход к любой врезке;
• быстрое изменение точки врезки;
• начало резки с любого места контура;
• оптимальный выбор начала резки контура;
• расчёт динамических параметров перемещений;
• контроль соответствия обрабатываемой детали исходному чертежу;
• быстрая загрузка готовых чертежей и программ и пр.
• импорт DXF/DWG/PLT/G/NC/NCEX
• Программное обеспечение устанавливается на компьютер с ОС Windows. Это позволяет подключить оборудование к сети, передавать техническое задание на станок по локальной сети и обеспечить удаленную диагностику для быстрого реагирования нашей сервисной службы.

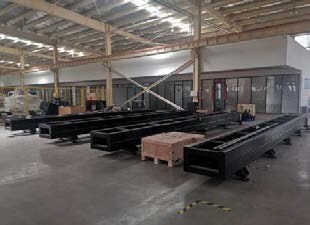

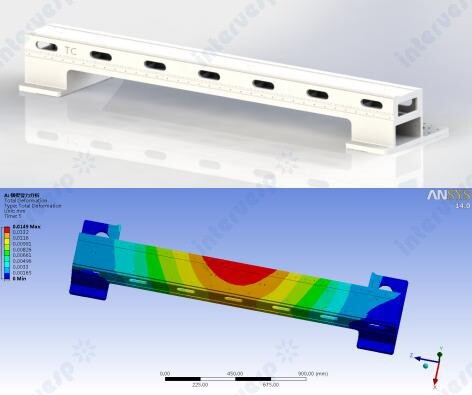

 Станина, прошедшая термическую обработку (отжиг) и отпуск, для снятия остаточных напряжений в конструкции, а также повышения вязкости и уменьшения хрупкости.

Сварная станина по модулю упругости выигрывает у чугунных, так как сталь прочнее чугуна.

Металлоемкость сварной станины ниже на 30-40%, по сравнению с литой, при одинаковых параметрах жесткости. Например, вес у сварной станины 3500 кг должен соответствовать весу литой около 4800 кг

Отсутствие вибрационных нагрузок станины, т.к. применяется не сплошная шовная, а контактная сварка

Сварные станины, выполненные по данным стандартам, не требуют дополнительных дорогостоящих операций (помимо отжига) по снятию внутренних напряжений. Например, для любых литых станин (из серого ВЧ или высокопрочного ВЧ чугуна) должно применяться старение длительностью 6-12 месяцев. Станины прецизионных швейцарских станков «состаривают» 3-5 лет.

Высокопрочный литой портал из алюминиевого сплава повышенной прочности позволяет достигать скорости перемещения 120 м/мин. Цельный литой портал - в отличие портала с винтовой фиксацией других производителей, имеет более высокую точность и стабильность. Легкий и прочный портал обеспечивает лазерным станкам высокую скорость работы, повышает эффективность оборудования и обеспечивает безупречное качество раскроя.

Алюминиевое литье под давлением применяется для создания качественных, прочных и надежных деталей, отличающихся отсутствием брака, и имеет высокую повторяемость деталей. Данная технология так же применяется в авиационной, и аэрокосмической промышленности.

Портал, проходит механическую обработку посадочных мест под крепления навесных агрегатов и систем перемещения на высокоточных обрабатываю центрах на заводе IMC

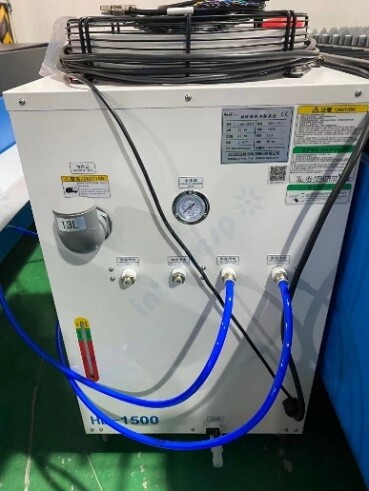

Лидеры по производству систем охлаждения в Китае. Чиллер подставляет собой компактный герметичный бак различного объема, который служит емкостью для воды, циркулирующей в системе терморегуляции. В качестве хладагента выступает фреон R-134a, имеющий отличные охлаждающие характеристики (696 ккал/час). Особенностью данного устройства является двухрежимная работа, которую обеспечивает встроенный контроллер. Первый режим позволяет выставлять температурный диапазон жидкости в качестве постоянного значения. На втором режиме чиллер регулирует температуру самостоятельно, исходя из окружающих факторов.

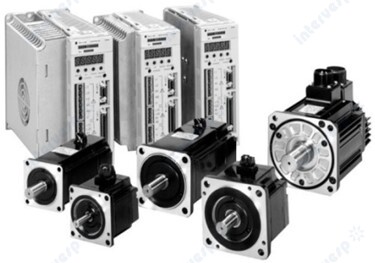

Станки IMC оснащены промышленными сервоприводами и драйверами компании INOVANCE/DELTA/JASKAWA, Использование данных сервоприводов позволяет обеспечить скоростное перемещение до 120м/мин и ускорением 1,0G

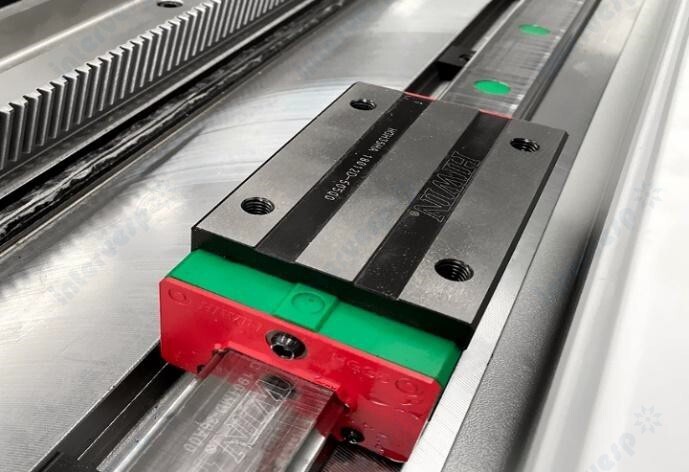

В Перемещение лазерной головки осуществляется по линейным направляющим Hiwin (Тайвань). Направляющие производства Hiwin соответствуют всем международным и европейским стандартам и производятся с непрерывным контролем качества. Линейные направляющие Hiwin имеют следующие выдающиеся особенности: плавный ход, высокая точность и надежность, большая грузоподъемность, уплотненные каретки, низкое трение, низкий уровень шума и легкость установки.

В стандартном исполнение станки IMC оснащены автоматизированной системой подачи смазки для надежного обеспечения подачи смазки на систему перемещения, что в свою очередь позволяет снизить время на обслуживание, и работать в бесперебойном режиме 24/7.

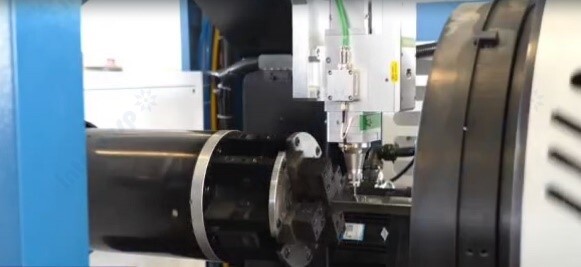

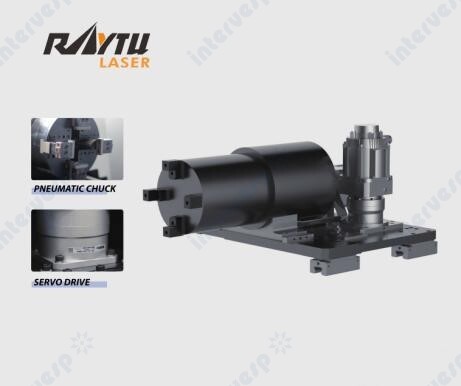

Технические характеристики патрона для лазерных резки труб охватывают такие распространенные диаметры, как 120, 170, 240, 350, 400, 520 и т. д. Передний и задний двойные пневматические патроны, что делает более удобным зажим труб и самоцентрирование, уменьшая ошибки центрирования при ручном зажиме.
