Токарный станок с ЧПУ IMC6166H-MC
Китай Основные характеристики
Макс. диаметр над станиной: 660
Макс. диаметр над поперечным суппортом: 400
Длина обработки: до 2900
Диаметр отверстия шпинделя: 70
Преимущества
- цельнолитая прямая станина из чугуна
- горизонтальная станина станка с мощными прямоугольными широко разнесенными направляющими скольжения оптимальна для тяжелой обработки.
- шпиндельный узел, приспособлен для нагруженной работы, и одновременно хорошо сбалансирован для точной обработки.
Шеф-монтаж и пуско-наладка
Осуществляем запуск поставленного оборудования
Сервис
Собственный штат наладчиков
Гарантия
Выезд специалистов во время гарантийного периода
Лизинг
Приобретение оборудования в лизинг на выгодных условиях
Получить предложение
WhatsApp
Telegram

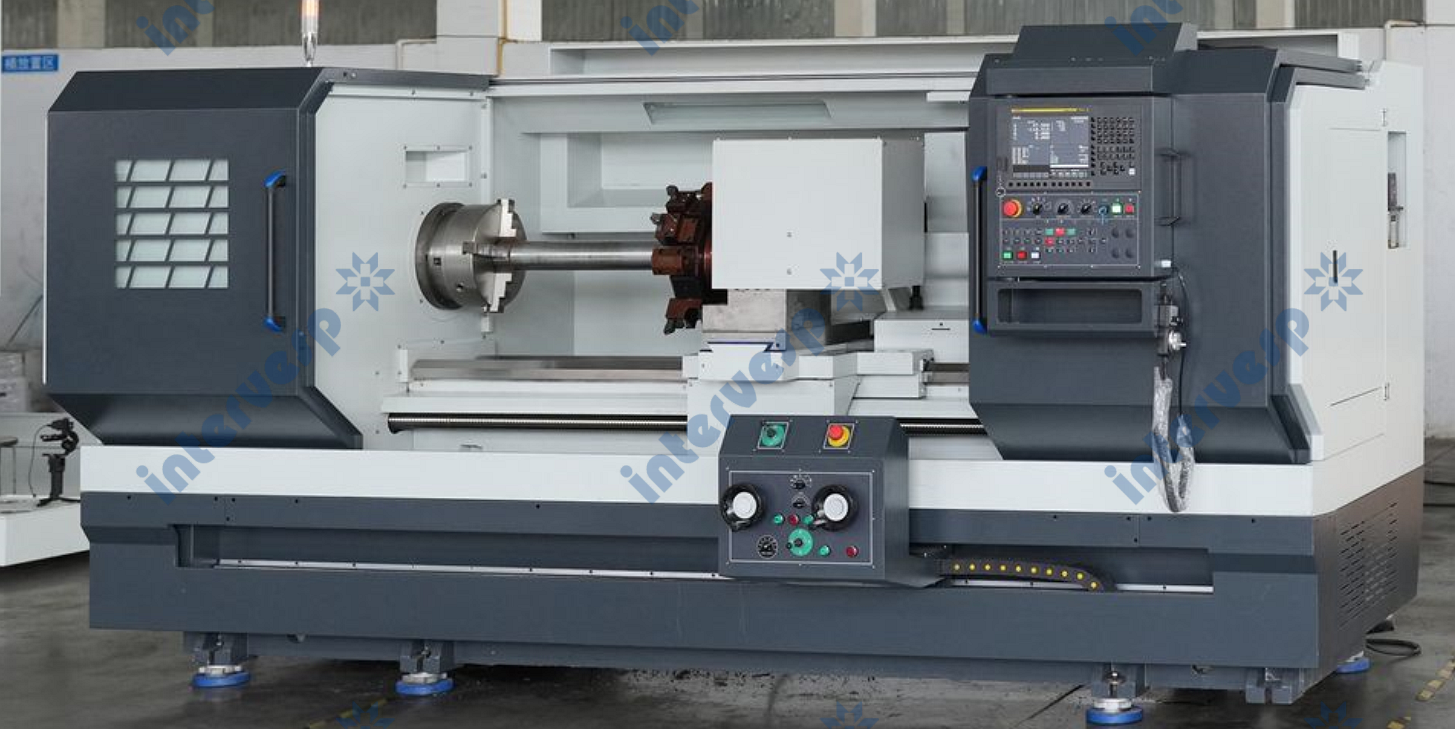

Токарный станок IMC6166H-MC это станок точной серии на прямой станине, который применяется для тяжелых обработок металла. Максимальная длина обработки составляет 1000-3000 мм.
СТАНИНА
Цельнолитая прямая станина из чугуна с направляющими скольжения обеспечивает высокую виброустойчивость и точность при обработке. Жесткая конструкция направляющих, рассчитанная методом конечных элементов, позволяет достичь безупречного результата даже на тяжелых режимах точения. Все станины подвергаются процедуре старения для снятия остаточных напряжений и деформаций.
Горизонтальная станина станка с мощными прямоугольными широко разнесенными направляющими скольжения оптимальна для тяжелой обработки. Станина сконструирована так, чтобы стружка беспрепятственно попадала в ящик или транспортер стружки. Ходовые винты установлены с предварительным натяжением, чтобы обеспечить большую стабильную позиционную повторяемость и жесткость.

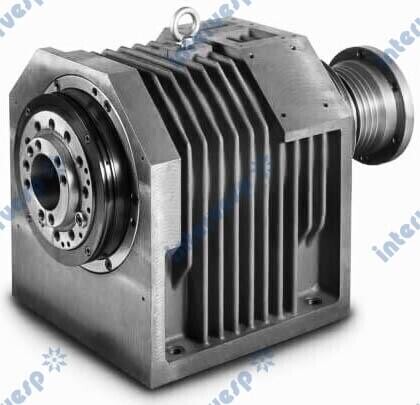

ШПИНДЕЛЬНАЯ БАБКА
Шпиндельный узел, приспособлен для нагруженной работы, и одновременно хорошо сбалансирован для точной обработки. Расположение шпинделя в корпусе передней бабки максимально приближено к оператору для обеспечения удобства загрузки-выгрузки деталей и, как следствие, увеличения производительности.

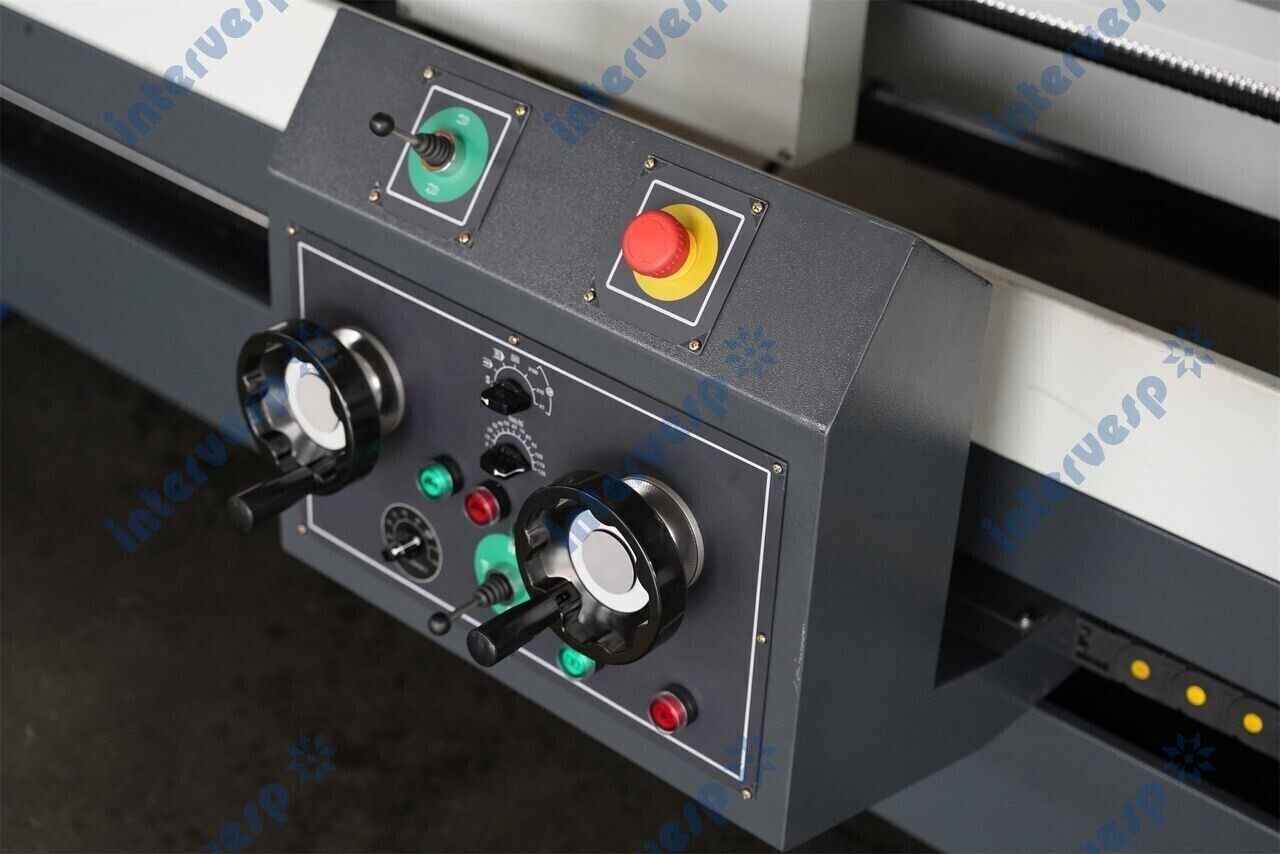

Teaching Function - Эта функция позволяет вручную управлять осями X, Z и вращением шпинделя.
СУППОРТ

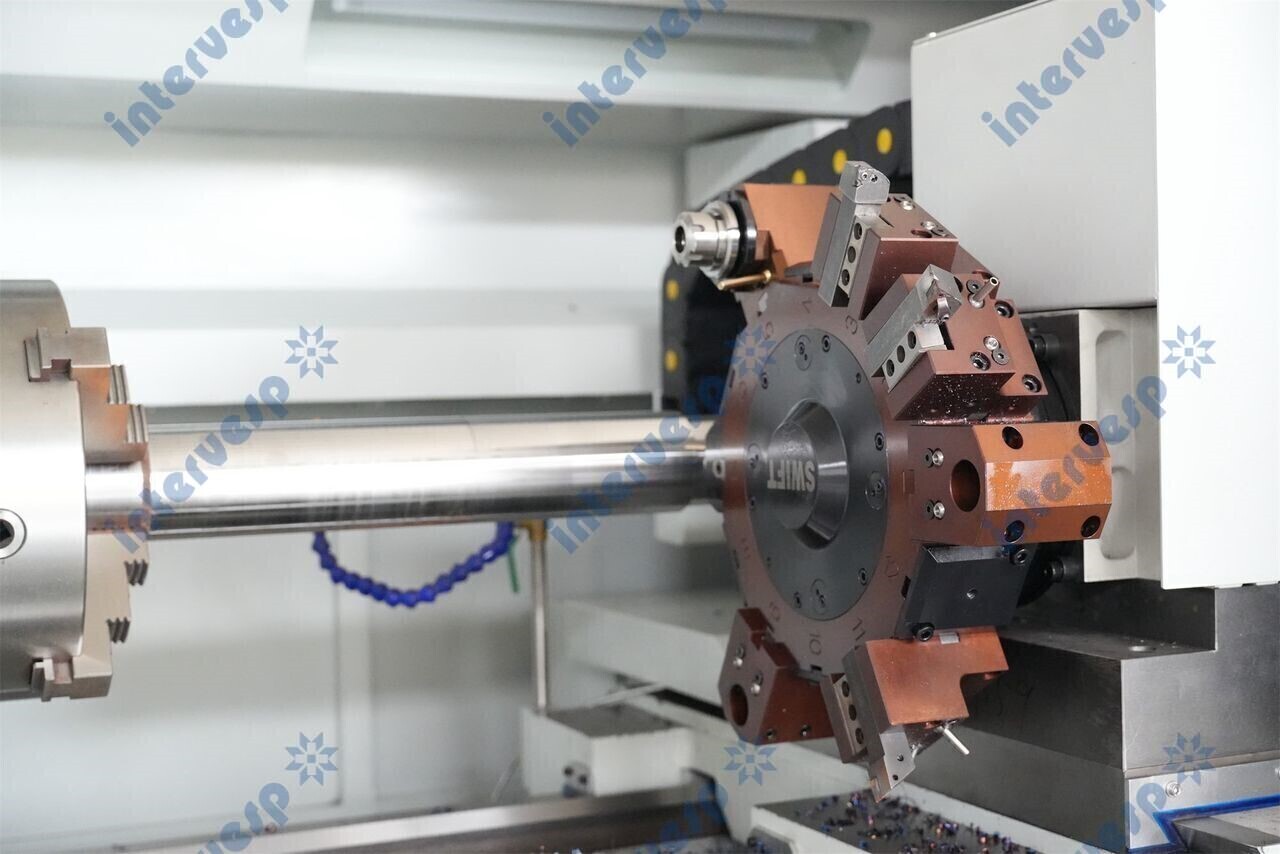

Перемещение суппорта (каретки и поперечных салазок) станка по направляющим осуществляется от передачи «винт-гайка качения». Закаленные и шлифованные высокоточные ходовые винты предварительно натянуты и опираются на прецизионные подшипники. Двухкорпусная конструкция однозаходной шариковой гайки позволяет без дополнительных затрат поддерживать высокую точность и жесткость передачи на протяжении всего периода службы станка. Для повышения плавности перемещения по станине направляющие каретки покрыты специальным материалом «Turcite B», обеспечивающим значительное уменьшение коэффициента трения и удержание смазочного масла в соединении. На суппорте в базовом исполнении станков устанавливается приводная револьверная головка BMT45.

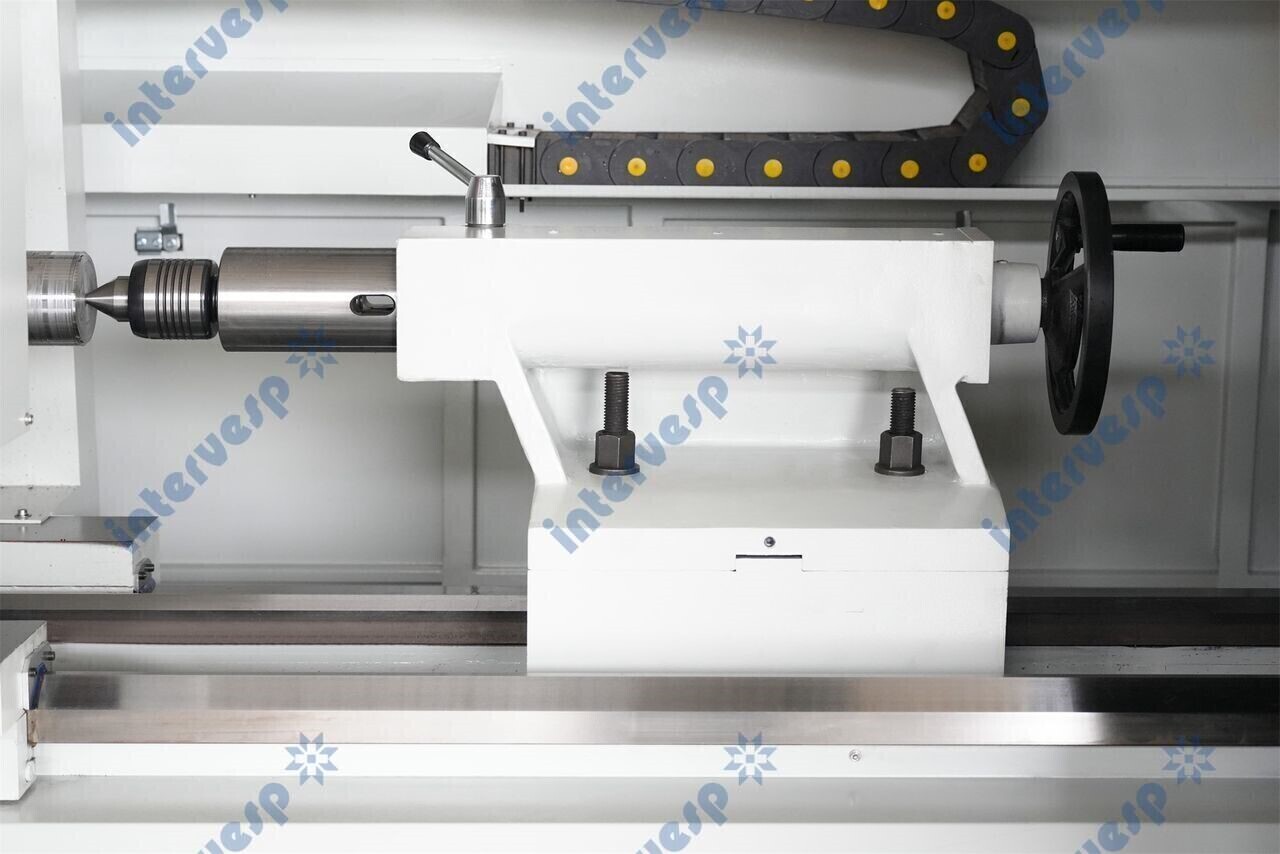

Ручная задняя бабка MT #5 (*опциональноустанавливается гидравлическая задняя бабка)

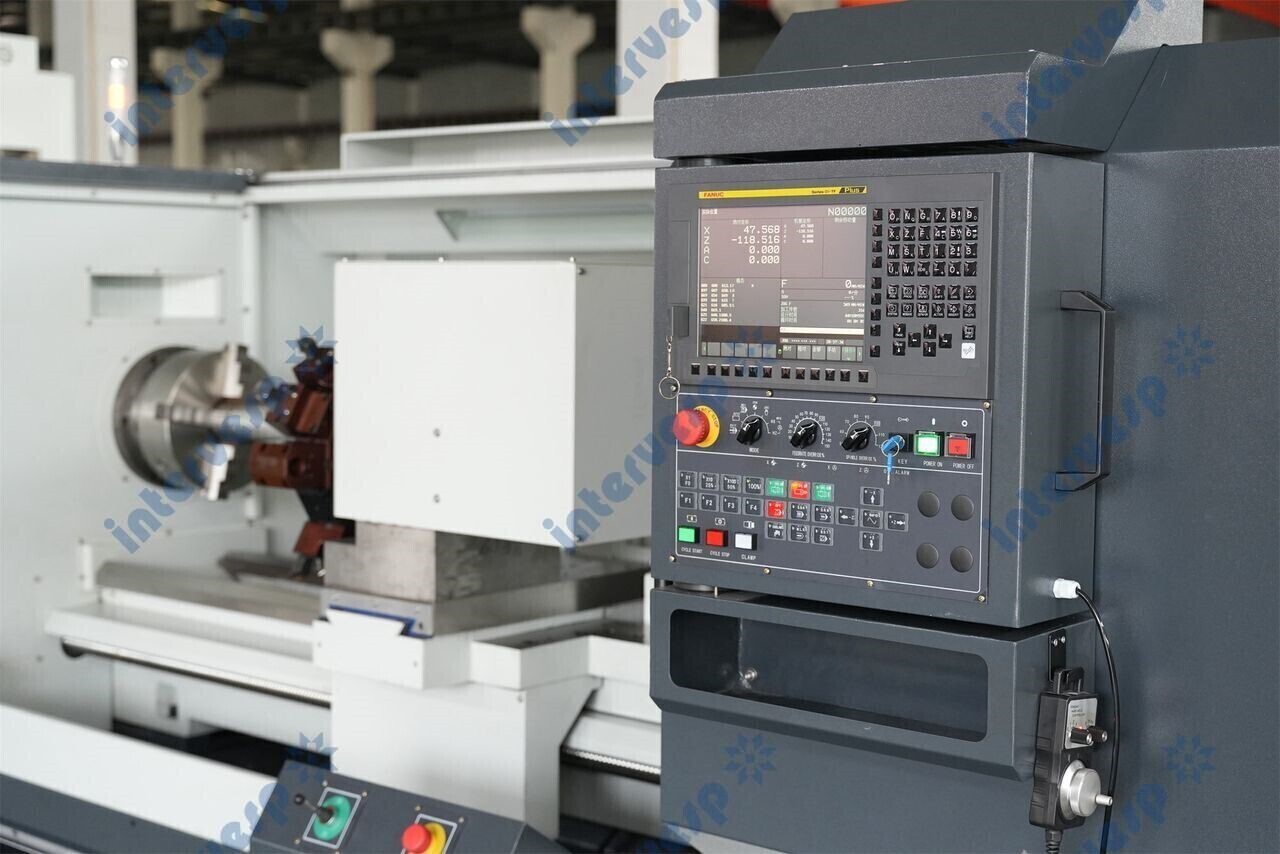

УСТРОЙСТВО ЧПУ
Станки оснащаются устройством ЧПУ SIEMENS 808D-15, GSK 980TDi, FANUC Oi-TF Plus. Устройство ЧПУ включает в себя все необходимые функции для обработки деталей типа «тело вращения», а так же использовать различный приводной инструмент на револьверной голове.

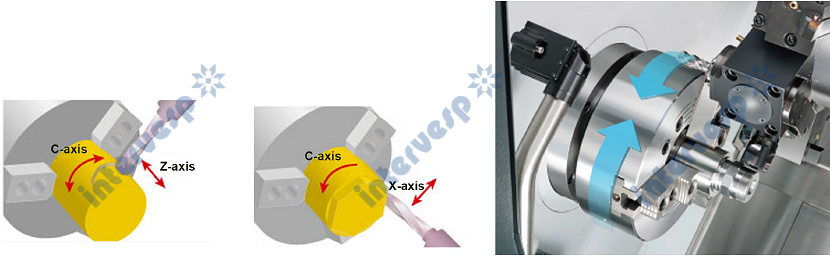

Осевое перемещение

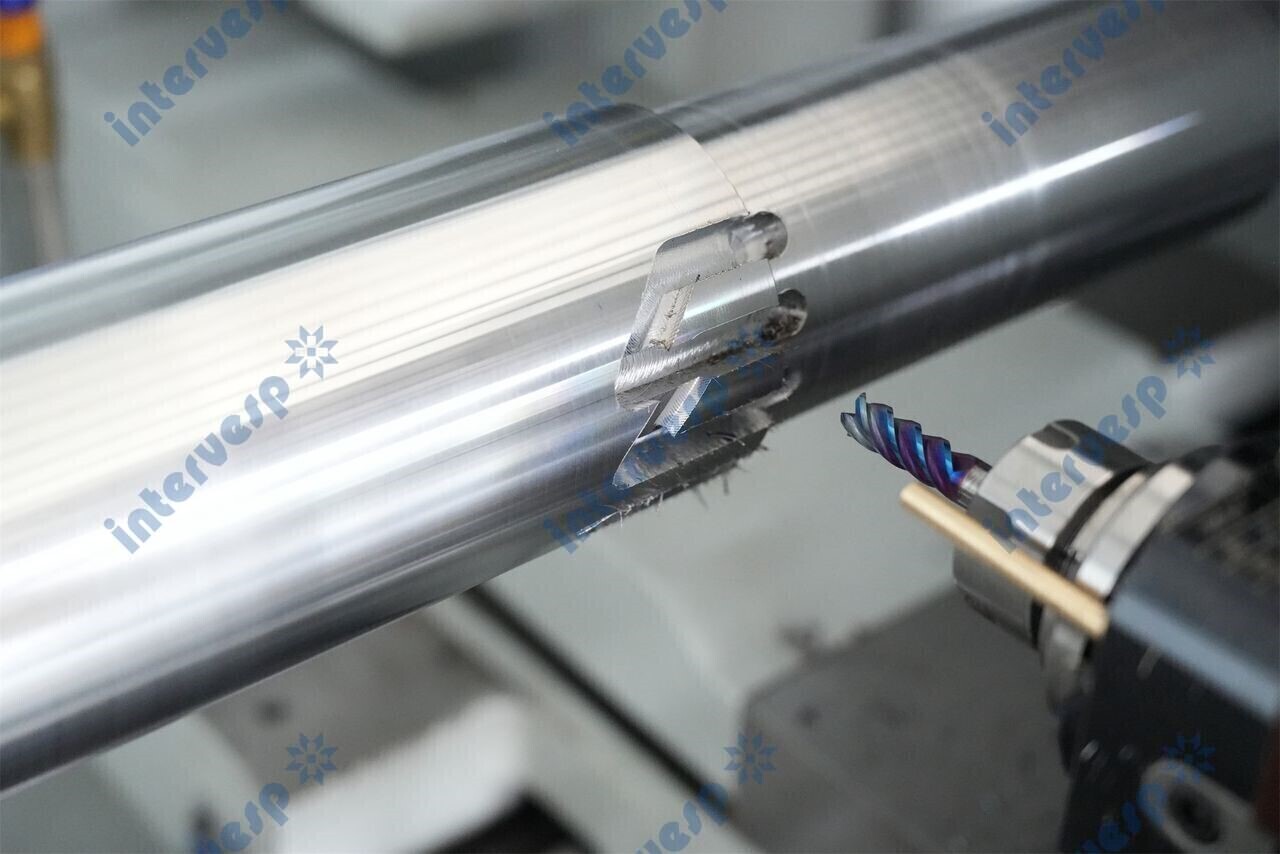

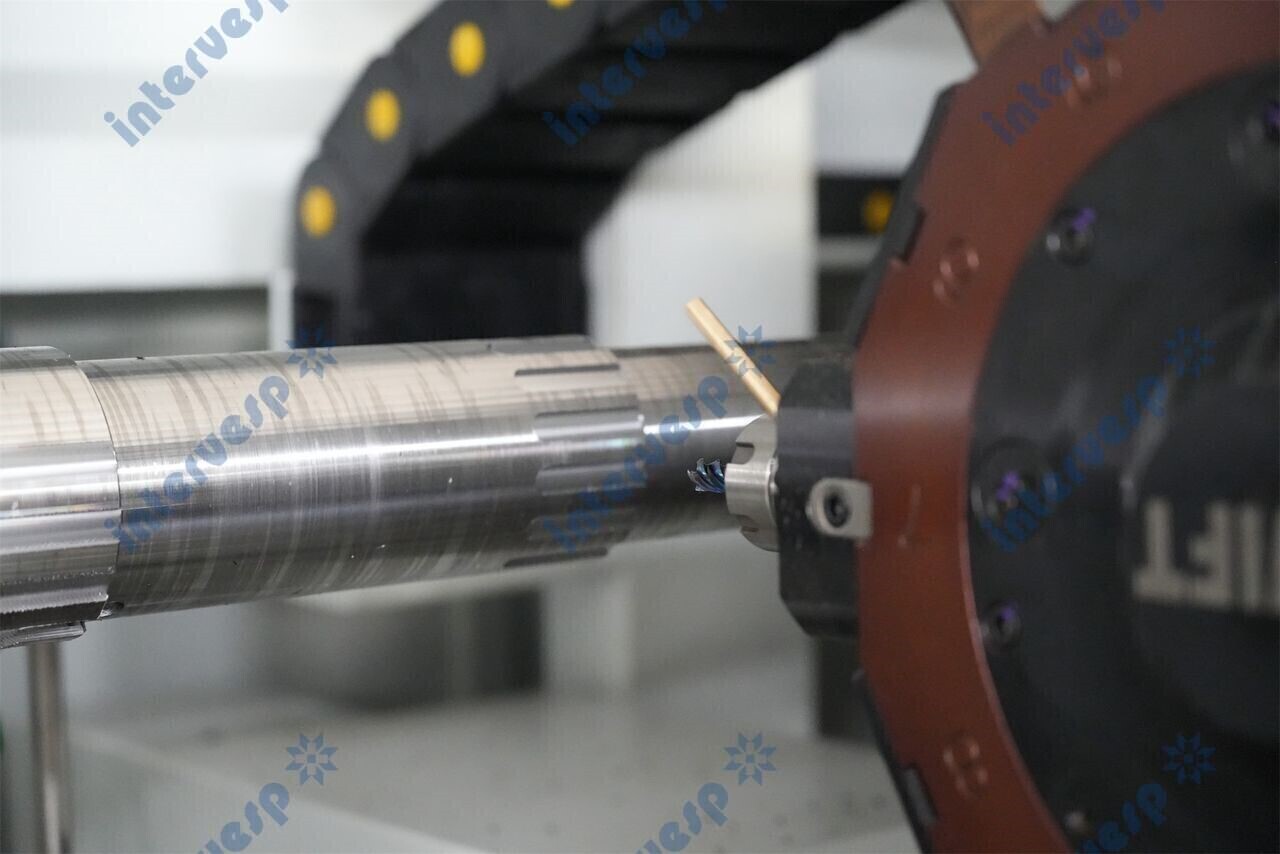

В сочетании с револьверной головкой, осью C и дисковой тормозной системой можно выполнять сверление, фрезерование, нарезание резьбы и другие составные функции. (Ось Y доступна с модели CK6180)

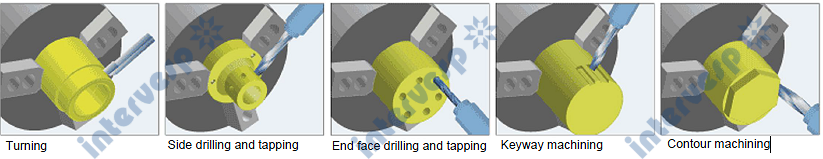

Многофункциональное точение
Дополнительные опции
Функция - Teaching Function
Функция позволяет вручную управлять осями X, Z и вращением шпинделя.
Диаметр отверстия шпинделя ø 105 мм (305 мм(12''), ручной патрон, ø90 мм (гидравлический патрон))
Приводной блок BMT54512-0-ER32-WS
Приводной блок BMT4512-90-ER32-WS
*Гидравлический патрон 250 мм (10 дюймов), , A2-8 / Тайвань
*Гидравлическая задняя бабка
*Неподвижный люнет
Подвижный люнет

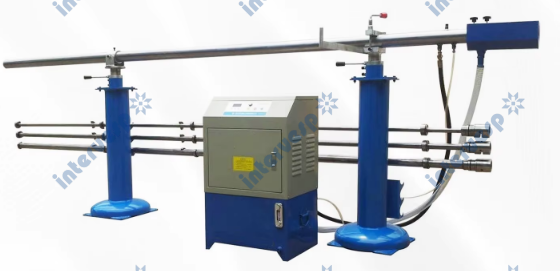

Прутковый податчик, Гидравлический прутковый барфидер

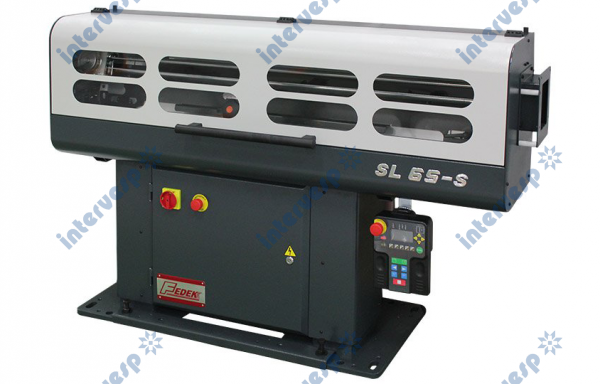

Барфидер Fedek DH65S2

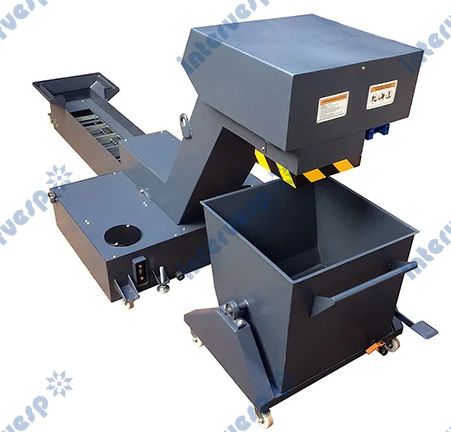

*Транспортер стружки (цепного типа)

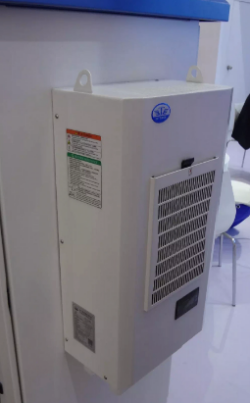

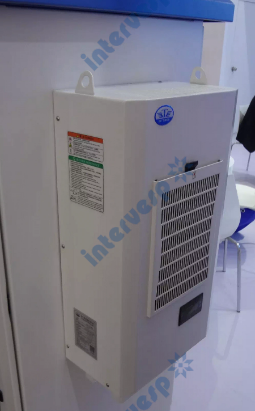

*Кондиционер электрошкафа
Технические характеристики
Основные характеристики
| Направляющие | направляющие скольжения |
| Параметры | - - - |
| Диаметр над станиной, мм | Ø660 |
| Диаметр над суппортом,мм | Ø400 |
| Расстояние между центрами, мм | 1000/1500/2000/3000 |
| Диаметр обработки,мм | 900/1400/1900/2900 |
| Длинна обработки, мм | - - - |
| Шпиндель | - - - |
| Тип шпинделя | Бесступенчатый шпиндель |
| Частота вращения шпинделя, об/мин | 1600 |
| Отверстие в шпинделе, мм | Ø86 |
| Диаметр сквозного отверстия, мм | Ø70 |
| Точка шпинделя, ASA | A2-8 |
| Конусность отверстия в шпинделе | Ø90мм 1:20 |
| Скорость хода и подача | - - - |
| Перемещение по оси X,мм | 380 |
| Перемещение по оси Z,мм | 900/1400/1900/2900 |
| X/Z ускоренный ход,м/мин | 4/6 |
| Патрон | - - - |
| Тип патрона | 3-кулачковый ручной патрон (опция:* гидравлический патрон) |
| Диаметр патрона, мм | 250 [10'’] |
| Револьверная голова | - - - |
| Тип револьверной головки | Приводная револьверная голова/ BMT45 |
| Количество инструмента | 12T |
| Сечение инструмента , мм | □25/ Φ32 |
| Задняя бабка | - - - |
| Тип задней бабки | Ручная задняя бабка (опция: * гидравлическая задняя бабка) |
| Наружный диаметр, мм | Ø100 |
| Максимальный ход пиноли, мм | 235 |
| Конус | MT #5 |
| Система ЧПУ -SIEMENS | - - - |
| Контроллер ЧПУ | SIEMENS 808D-15 |
| Двигатель шпинделя | SIEMENS серводвигатель 11кВт |
| Двигатель оси X | Двигатель с энкодером 2 кВт |
| Двигатель оси Z | Двигатель с энкодером 4k кВт |
| Система ЧПУ -GSK | - - - |
| Контроллер ЧПУ | GSK 980TDi |
| Двигатель шпинделя | Серводвигатель GSK 11 кВт |
| Двигатель оси X | Двигатель 2 кВт |
| Двигатель оси Z | Двигатель 4 кВт |
| Система ЧПУ -FANUC | - - - |
| Контроллер ЧПУ | FANUC Oi-TF Plus |
| Двигатель шпинделя | FANUC серводвигатель 11kw |
| Двигатель оси X | Двигатель 2кВт |
| Двигатель оси Z | Двигатель 4кВт |
| Двигатель оси Y* | - |
| Двигатель приводного инструмента | Двигатель 2.4кВт |
| Мощность насоса СОЖ, Вт | 370Вт |
| Размеры машины (Д), мм | 2870/3370/3870/4870 |
| Размеры машины (Ш×В)мм | 1820x1900 |
| Вес брутто, кг | 3700/4100/45005200 |
