Вертикальный обрабатывающий центр VMC1890

Китай

Основные характеристики

Рабочий стол: 2000×900

Максимальная нагрузка на стол: 1600 кг

X/Y/Z перемещение по осям: 1800/900/900

Преимущества

массивная конструкция станины
анализ методом конечных элементов (FEA) используется для проверки всех отливок, чтобы гарантировать высокую жесткость конструкции и свести к минимуму деформацию
широкие направляющие по осям X/Y/Z – 55 /45 / 55мм HIWIN/PMI (Тайвань)

Связь с ведущим специалистом

+375 (29) 150 81 81 +375 (17) 374 65 01

Шеф-монтаж и пуско-наладка

Осуществляем запуск поставленного оборудования

Сервис

Собственный штат наладчиков

Гарантия

Выезд специалистов во время гарантийного периода

Лизинг

Приобретение оборудования в лизинг на выгодных условиях

Получить предложение

Описание товара

Технические характеристики

Распечатать

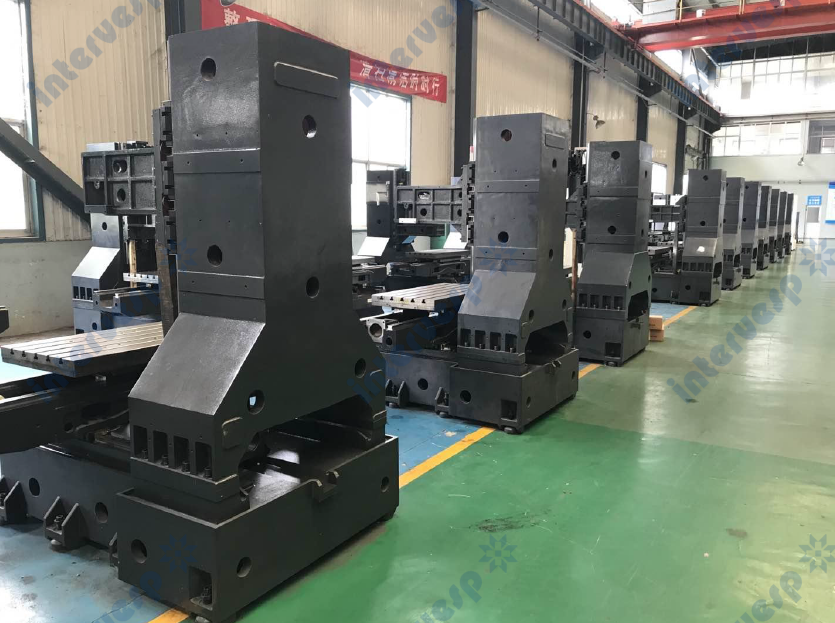

Массивная конструкция станины (масса станка 16 200 кг) выполнена из высококачественного чугуна НТ300 благодаря чему обеспечивается максимальная жесткость. Колонна и основание усилены специальными поперечными ребрами жесткости, которые препятствуют возникновению вибраций и колебаний шпиндельной бабки, к тому же обеспечивают наилучшую стабильность и устойчивость станка при продолжительном использовании.
Анализ методом конечных элементов (FEA) используется для проверки всех отливок, чтобы гарантиро-вать высокую жесткость конструкции и свести к минимуму деформацию.

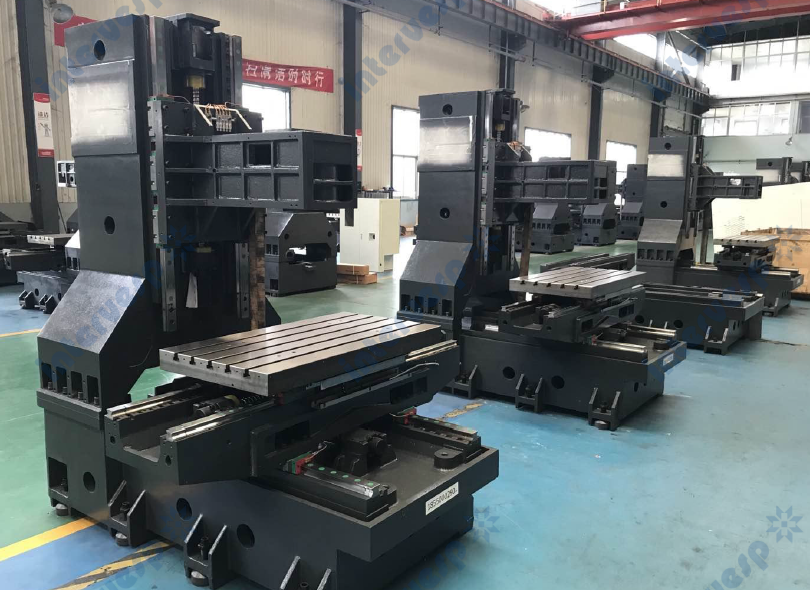

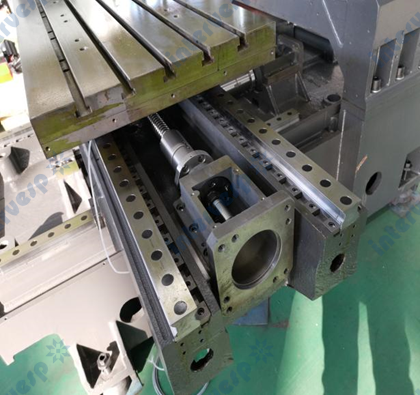

Благодаря широкой монолитной станине с линейными направляющими и высококачественной ШВП для высоких нагрузок исключается возможность провисания стола.
Широкие направляющие по осям X/Y/Z - 55 /45 / 55мм HIWIN/PMI (Тайвань)
Диаметр/шаг ШВП по осям оси X/Y/Z - 55/12 мм - ШВП с двойными гайками обеспечивают высокую точность и длительный срок службы. Кроме того, конструкция с предварительным натягом по всем осям исключает тепловую деформацию и обеспечивает исключительную точность станка. В качестве поставщиков ШВП используются HIWIN/PMI (Тайвань).

Следовательно, получаем высокую точной обработки деталей:

Точность позиционирования - ±0.007 мм

Повторяемая точность позиционирования - ±0.004 мм

Стандартная комплектация и основные компоненты станка

Конус шпинделя BT40-150/DIN 69871
3 оси РОЛИКОВОГО типа ЛИНЕЙНЫЕ направляющие
Контроллер ЧПУ F FANUC 0I MF(3b) с MPG.
Двигатель шпинделя 15/18,5 кВт (макс. крутящий момент 143 Нм)
Шпиндель: серводвигатель и привод марки FANUC,8000 об/мин (ременный привод).
Оси X/Y/Z: серводвигатель и привод марки FANUC.
Инструментальный магазин типа ARM на 24 позиции.

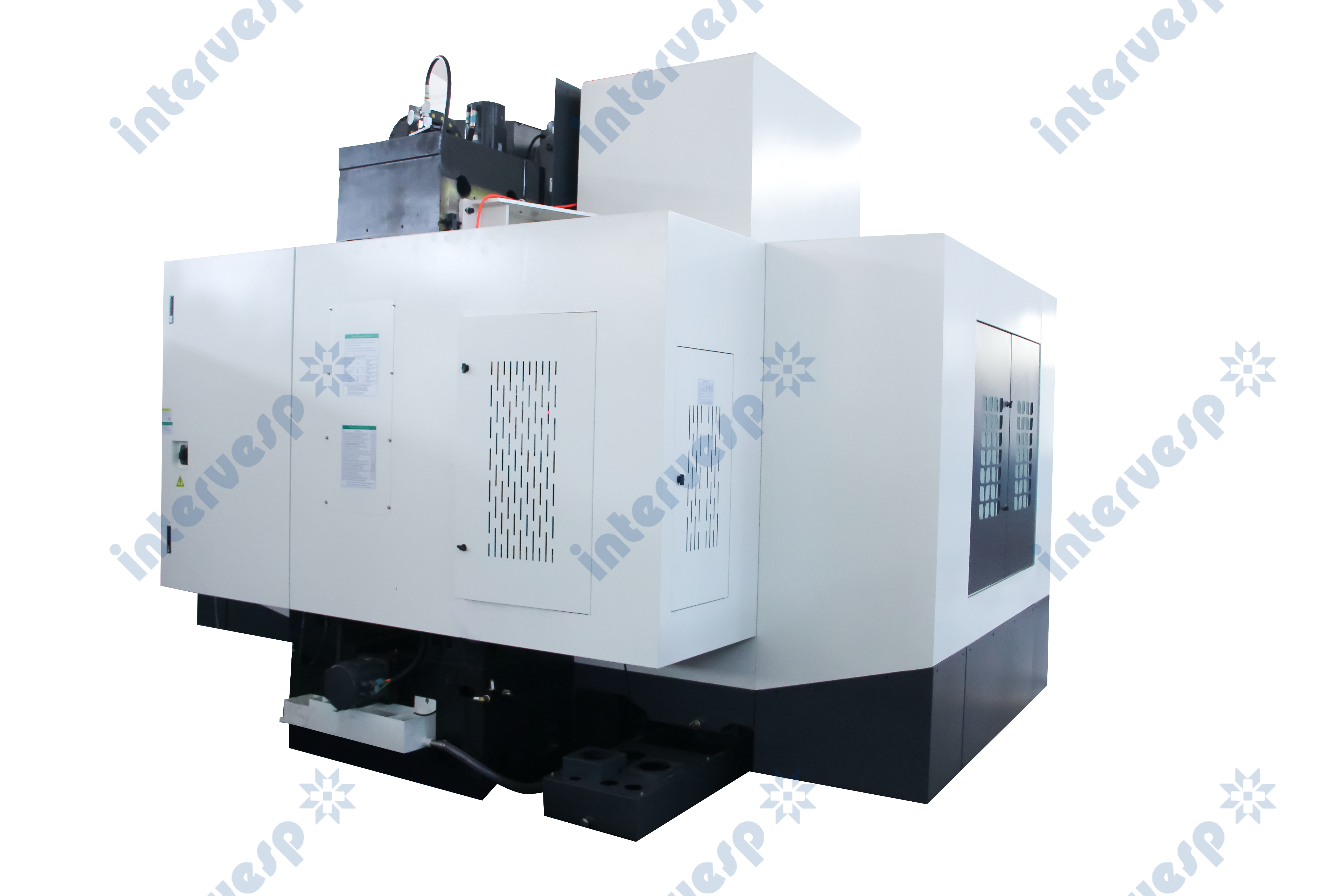

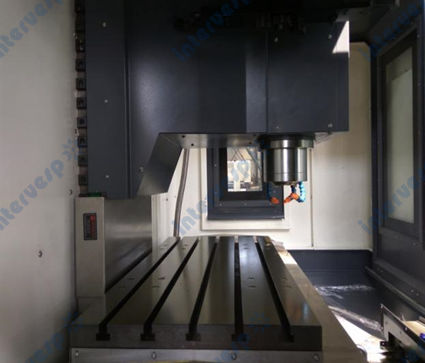

Полностью закрытая кабина станка
Автоматическая смазка,

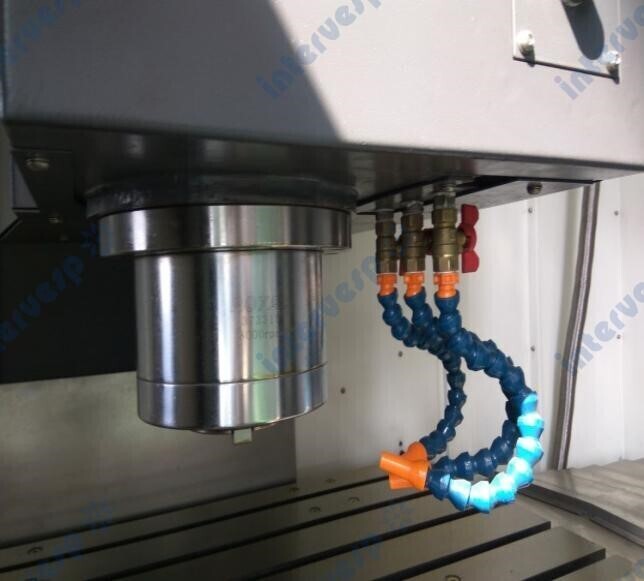

Система охлаждения
Рабочее освещение
Трехцветная индикаторная лампа,
Водяной пистолет,
Пневматический пистолет,
Автоматический транспортер для стружки с баком (цепного типа)
Кондиционер для электрошкафа.

Основные компоненты станка:

1.Шариковый винт: HIWIN/PMI, Тайвань

2.Линейные направляющие: HIWIN/PMI, Тайвань

3.Подшипники: NSK, Япония

4. Шпиндель: POSA/ROYAL, Тайвань

5. Электронные компоненты: Schneider, Франция

6. Инструментальный магазин, Тайвань.

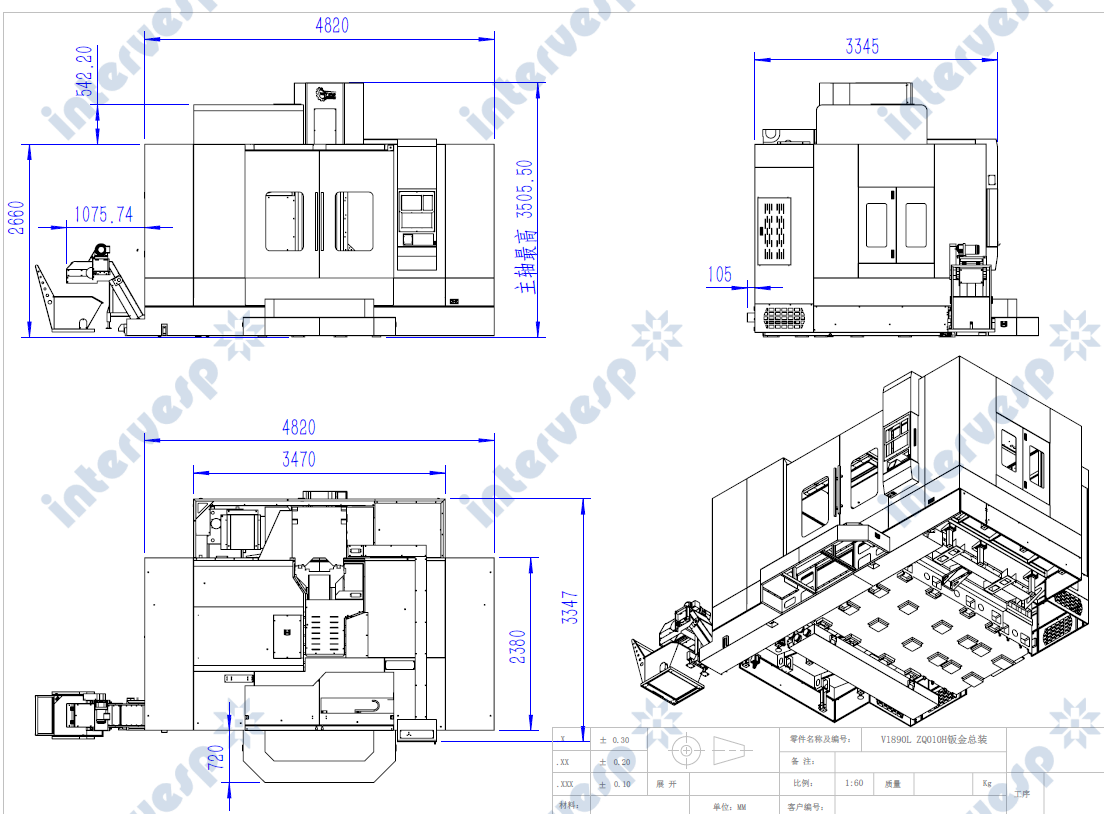

Размеры станка

Дополнительные опции

Шпиндель BT40 12000 об/мин прямого соединения + блок масленого охлаждения шпинделя
Контроллер ЧПУ FANUC 0I MF(1) с MPG 15/18,5 кВт
Графический пакет с визуализацией процесса
Маслоотделитель
Поверочная оправка
Масленное охлаждение шпинделя + редуктор BF, максимальный крутящий момент 1:4 (143 Нм/572 Нм)
СОЖ через шпиндель CTS (20 бар)
Блок масленого охлаждения шпинделя
Оптический датчик измерения деталей Renishaw OPM60
Датчик измерения инструмента Renishaw TS27R
Оптические линейки HEIDENHAIN
4 ось: Двигатель и привод 4-й оси, Поворотный стол с ЧПУ LV TJR 255 (Тайвань) (включая ручной патрон задней бабки), Гидравлическая станция

Технические характеристики

Основные характеристики

Контроллер ЧПУ	FANUC 0i MF
Мощность двигателя привода, ось X, Y, Z , кВт	3/3/3
Размер стола, мм	2000×900
Т-образные пазы (число./ширина/ расст-е), мм	5/22/165
Максимальная нагрузка на стол, кг	1600
Перемещение стола по осям XYZ	1800/900/900
Расстояние от торца шпинделя до поверхности стола	215-1115
Расстояние от центра шпинделя до торца колонны	960
Тип шпинделя	BT40/Φ150
Двигатель шпинделя, кВт	15/18.5
Скорость вращения шпинделя, об/мин	8000
Ширина линейной направляющей X/Y/Z	Ось X: 55 (MSA55LS, одинарные 23 направляющие) Ось Y: 45 (MSA45LS, четыре направляю-щие, одинарные 42 направляющие) Ось Z: 55 (MSA55LS, одинарные 2*3 направляющие)
Максимальная скорость перемещения по осям X/Y/Z, м/мин	20/20/15
Подача резки X/Y/Z, мм/мин	8000
Крутящий момент двигателя осей X/Y/Z	36/36/36
Точность позиционирования	±0.007
Точность повторного позиционирования по	±0.004
Тип инструментального магазина	Дисковый тип ATC 24T
Максимальный вес инструмента, кг.	18
Максимальная длина инструмента, мм.	350
Максимальный диаметр инструмента (полная загрузка), мм.	110
Максимальный диаметр инструмента (без смежных инструментов), мм.	220
Время смены инструмента, сек	2,91
Тип держателя инструмента	BBT/DIN/SK
Потребность в электроэнергии, А	100
Давление подключаемого воздуха, мПа	0,6
Масса, кг	16200
