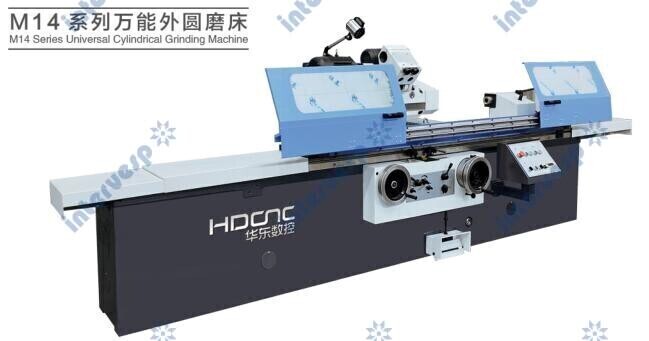

Круглошлифовальный станок M1432Bx1500
Основные характеристики
Диам. шлифования, мм: 8-320
Макс. вес заготовки, кг: 150
Преимущества
- линейные направляющие перемещения шлифовальной бабки — обеспечивают плавность и высокую точность позиционирования
- поворотный стол станка — обеспечивает удобство при выполнении конического шлифо-вания.
- задняя бабка с гидравлическим и ручным управлением — управление осуществляется ножной педалью
Шеф-монтаж и пуско-наладка
Осуществляем запуск поставленного оборудования
Сервис
Собственный штат наладчиков
Гарантия
Выезд специалистов во время гарантийного периода
Лизинг
Приобретение оборудования в лизинг на выгодных условиях
Получить предложение
WhatsApp
Telegram

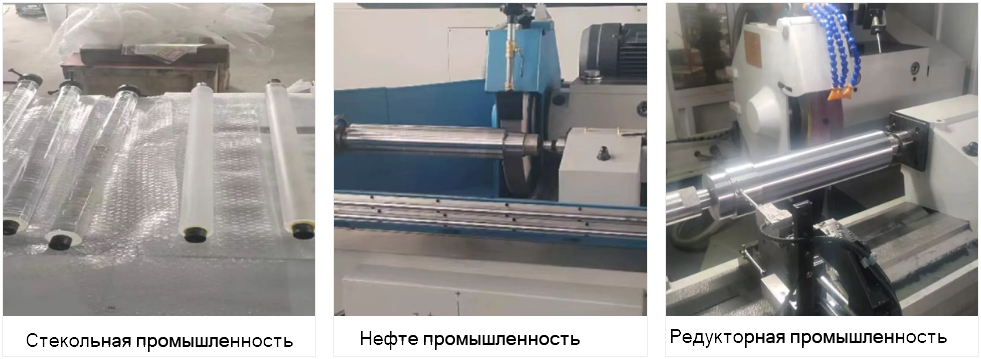

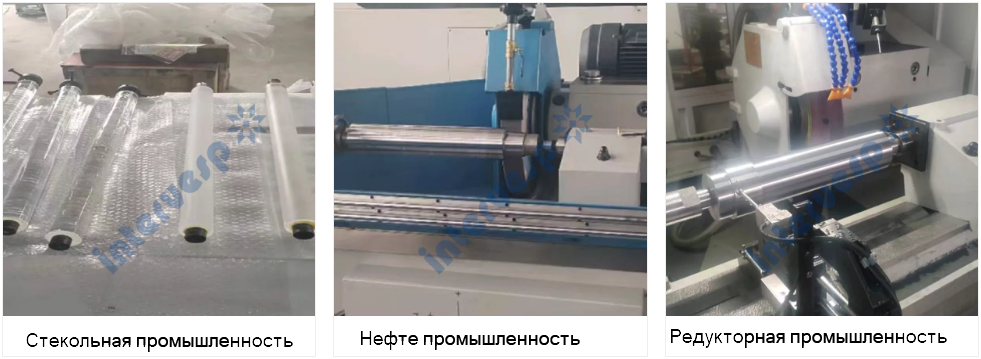

Станок предназначен для шлифования цилиндрических и конических вращающихся деталей с точностью IT6–IT7.
Рекомендуется для:
· Единичного и мелкосерийного производства, а также для серийных участков;
· Работ, требующих высокой точности и производительности при выполнении наружного и внутреннего круглого шлифования.
Особенности конструкции
· Максимальная масса заготовки: 150 кг
· Линейные направляющие перемещения шлифовальной бабки — обеспечивают плавность и высокую точность позиционирования.
· Бесступенчатое регулирование частоты вращения шпинделя передней бабки — с возможностью поворота на 90° против часовой стрелки.
· Поворотный стол станка — обеспечивает удобство при выполнении конического шлифования.
· Задняя бабка с гидравлическим и ручным управлением — управление осуществляется ножной педалью.
Особенности
• Круглошлифовальный станок M1432B с РМЦ 1500 предназначен для наружного и внутреннего шлифования цилиндрических, конических и торцевых поверхностей;
• Высота центров на станке составляет 180 мм, что позволяет устанавливать заготовки с внешним диаметром до 320 мм. Максимальный вес заготовки — 150 кг. Максимальная длина – 1500 мм;

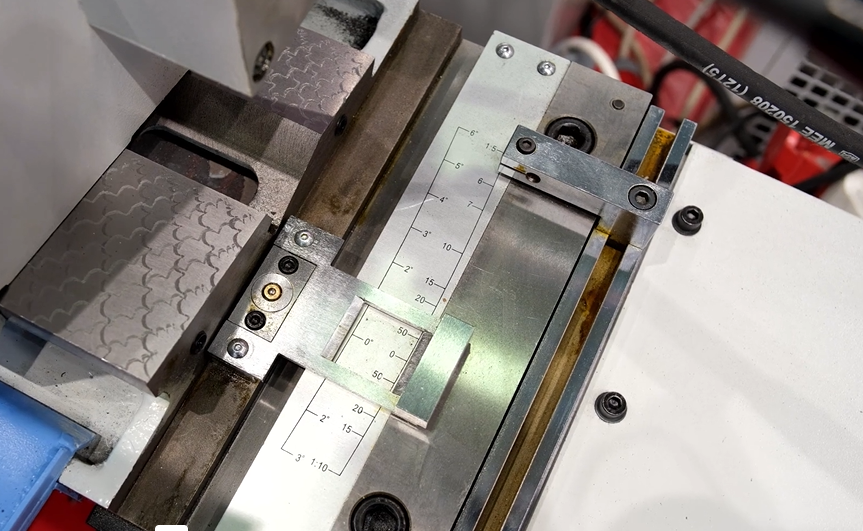

• Угол поворота рабочего стола по часовой стрелке — 3°, против часовой — 6°, что облегчает шлифование внешней и наружной поверхностей конусов

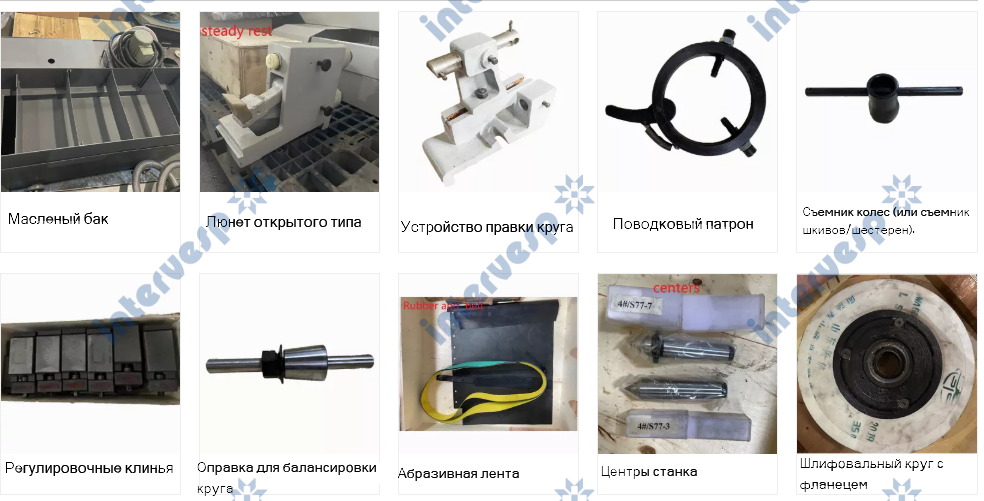

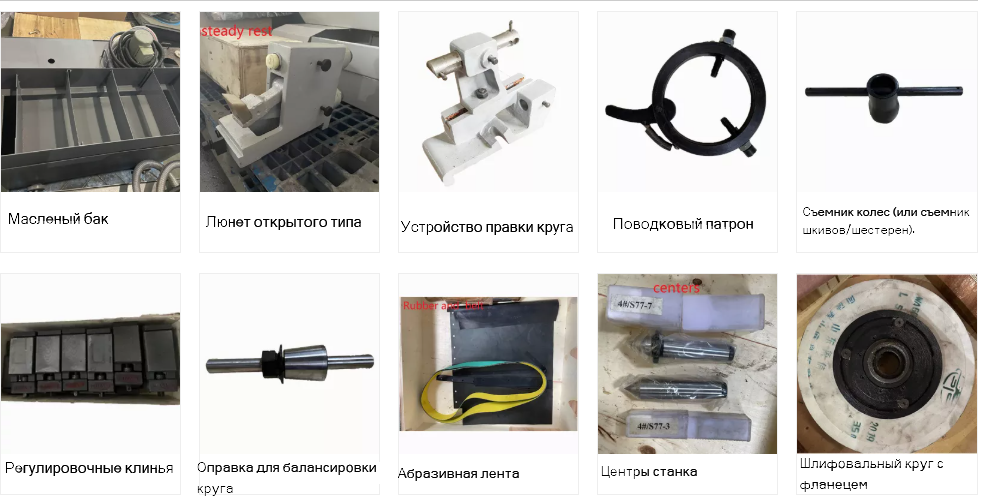

Стандартная комплектация
Шлифовальная бабка 1
Бак СОЖ 1
Открытый люнет (ручной Ø15-Ø150) 1
Устройство правки круга 1
Патрон круга и съемник 1
Шлифовальный круг 1
Балансировочная оправка 1
Вращающийся центр 1
3-х кулачковый патрон 1
Руководство по эксплуатации 1
Дополнительные опции
Балансировочный стенд шлифовального круга
Устройство правки торца шлифовального круга (без алмазного карандаша)
Устройство правки дуги шлифовального круга
Открытый люнет (ручной, Ø15-Ø150)
Закрытый люнет (ручной, Ø35-Ø130)
Алмазный карандаш
УЦИ (Цифровой индикатор), ось X
УЦИ (Цифровой индикатор), 2 оси (точность 0.001 мм)
Технические характеристики
Основные характеристики
| Параметр обработки | - - - |
| Макс. длина шлифования (наружная), мм | 1500 |
| Высота центров, мм | 180 |
| Диаметр шлифования (наружный), мм | 8-320 |
| Диаметр шлифования (внутренний), мм | 30-100 |
| Макс. масса заготовки, кг | 150 |
| Передня бабка (шпиндель) | - - - |
| Угол поворота, ° | +90 |
| Конус центра, MT | 4 |
| Частота вращения шпинделя (плавная регулировка), Об/мин | 26-260 |
| Шлифовальная голова | - - - |
| Размер круга:, мм | 400х50х203 |
| Скорость круга, м/с | 35 |
| Подача на один оборот маховика, мм | Грубо 2 Точно 0.5 |
| Цена деления маховика, мм | Грубо 0,01 Точно 0,0025 |

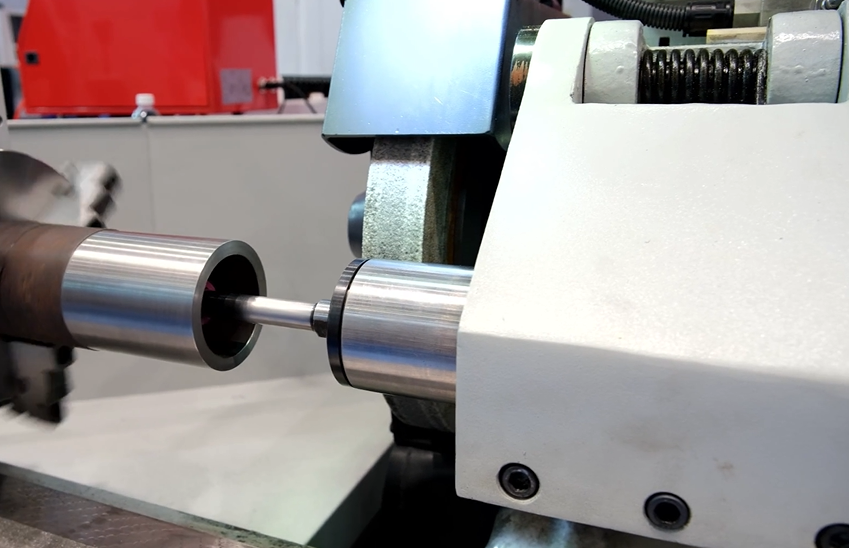

| Внутреннее шлифовальное устройство | - - - |
| Частота вращения шпинделя, Об/мин | 10000 |
| Размер шлифовального круга, мм | Макс. 50х25х13 |
| Размер шлифовального круга, мм | Мин. 17х20х6 |
| Рабочий стол | - - - |
| Максимальный угол поворота, ° | 6 |
| Диапазон продольной скорости, мм/мин | 0,1-4 |
| Задняя бабка | - - - |
| Конус центра, MT | 4 |
| Перемещение пиноли вручную, мм | 30 |
| Электродвигатели | - - - |
| Шлифовальная бабка, кВт | 5,5 |
| Внутреннее шлифование, кВт | 1,1 |
| Передняя бабка, кВт | 1,5 |
| Точность обработки | - - - |
| Круглость, мкм | 2.5 |
| Цилиндричность, мкм | 8 |
| Шероховатость поверхности, мкм | Ra0,2 |
| Габариты и масса | - - - |
| Масса станка, кг | 4000 |
| Размер упаковки (Д×Ш×В), см | 426x190x205 |
