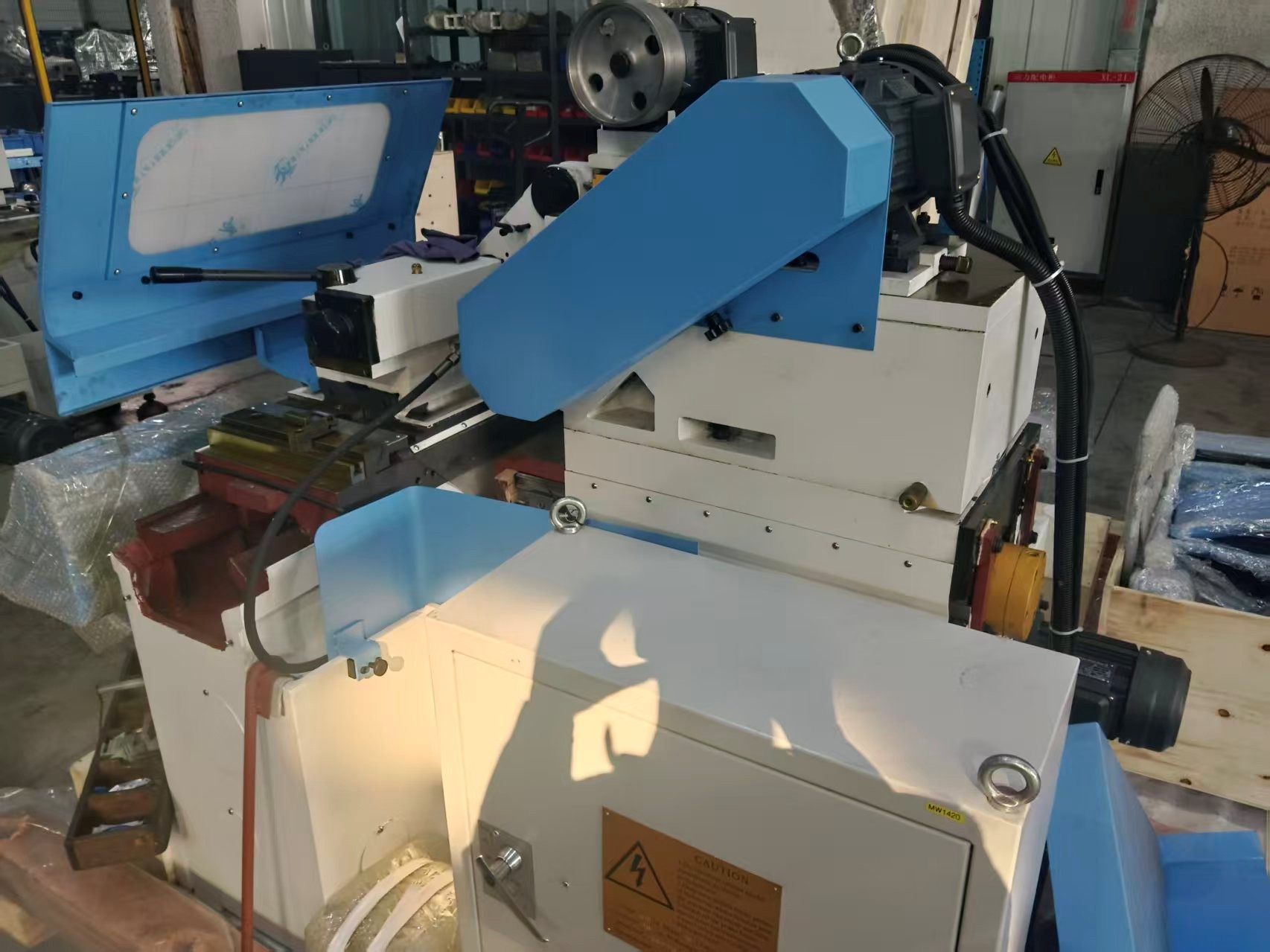

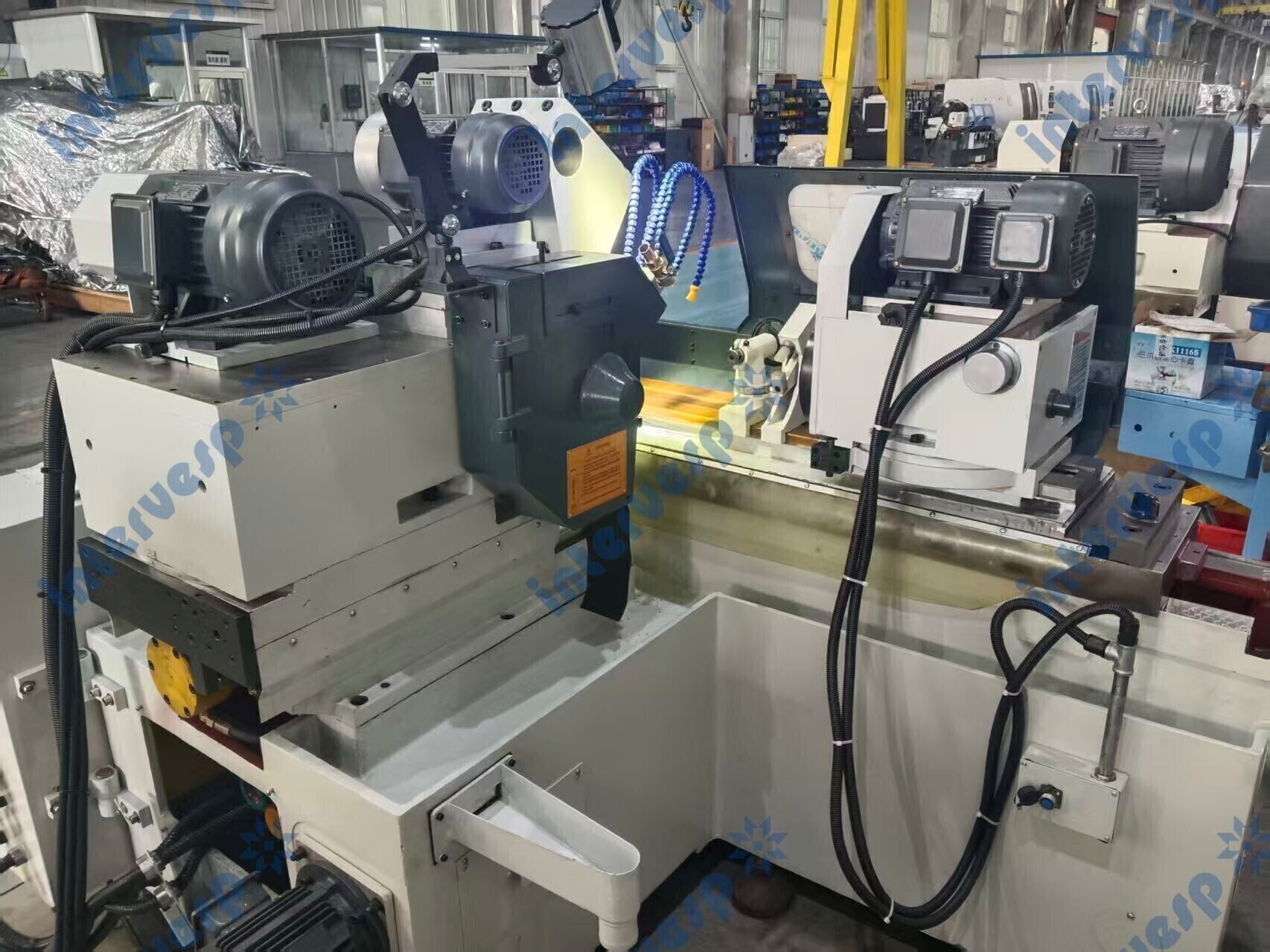

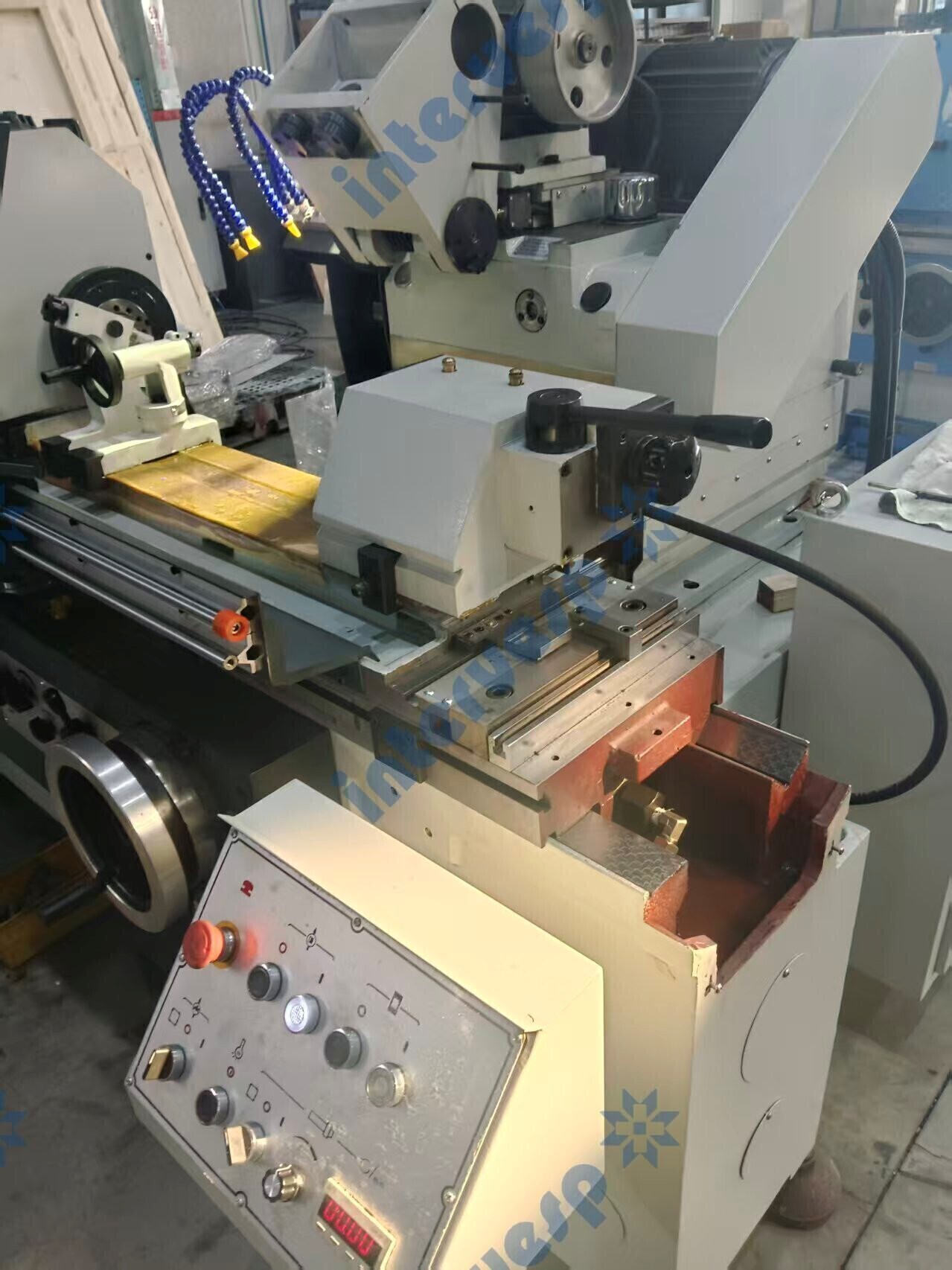

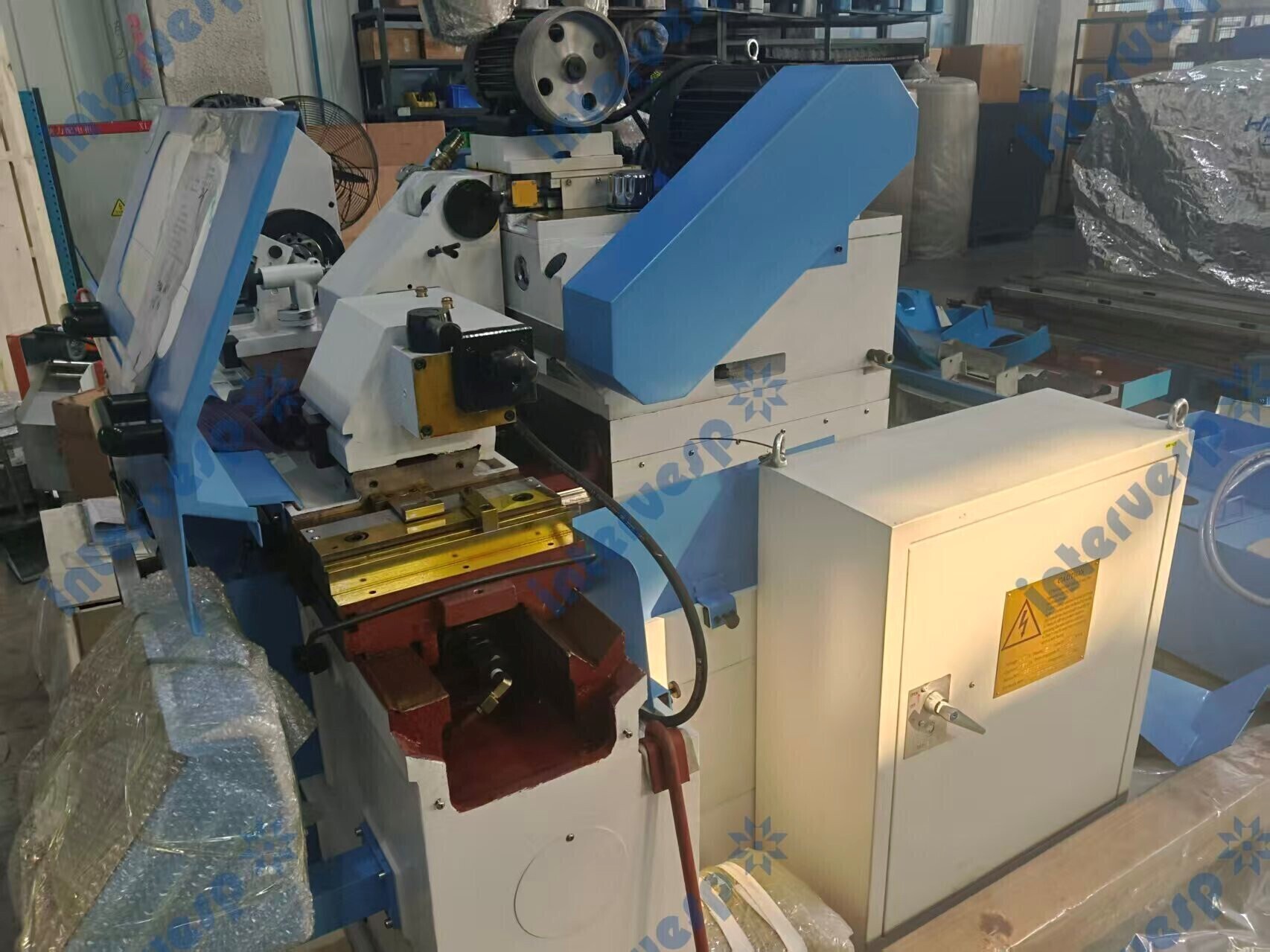

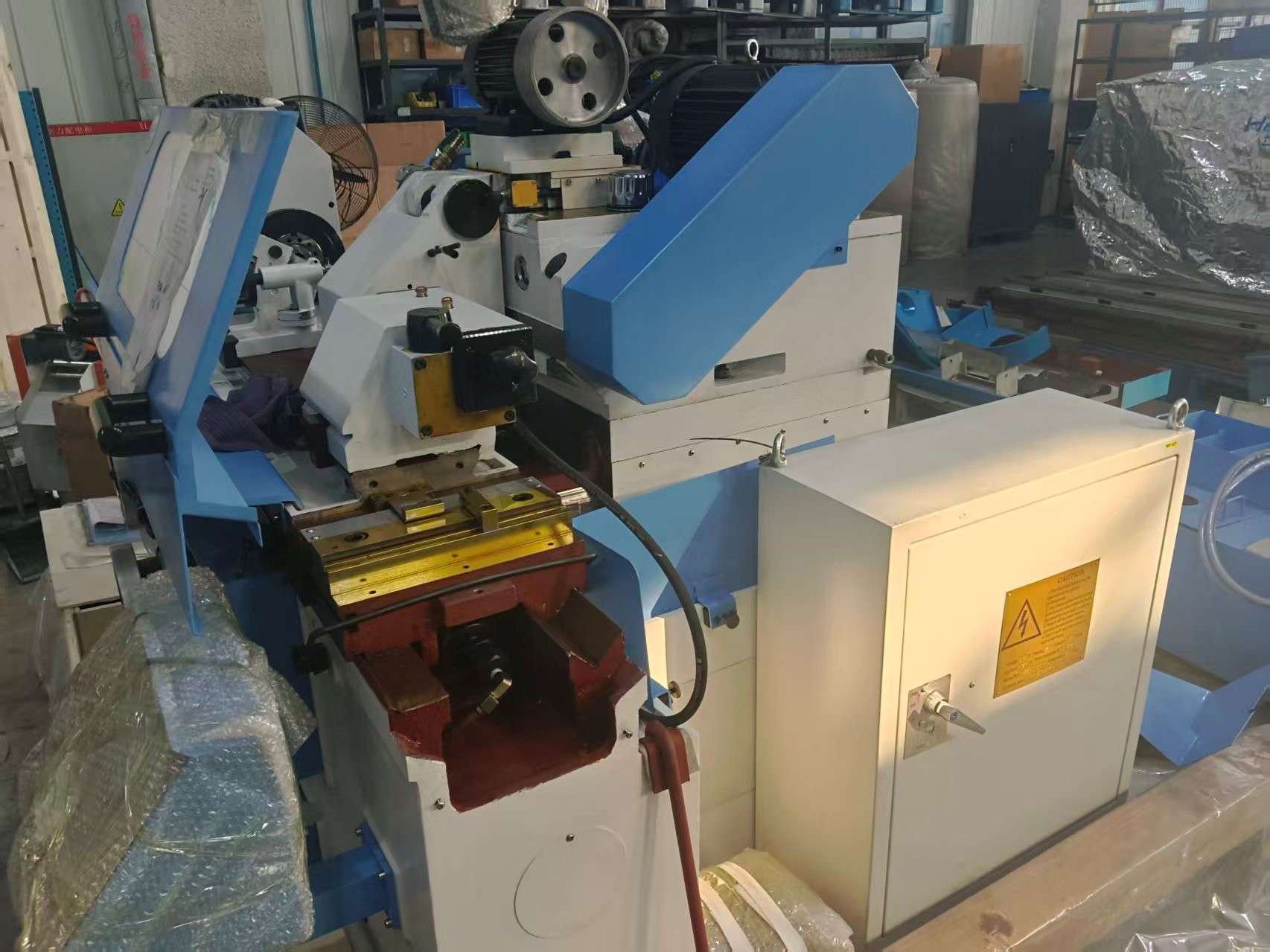

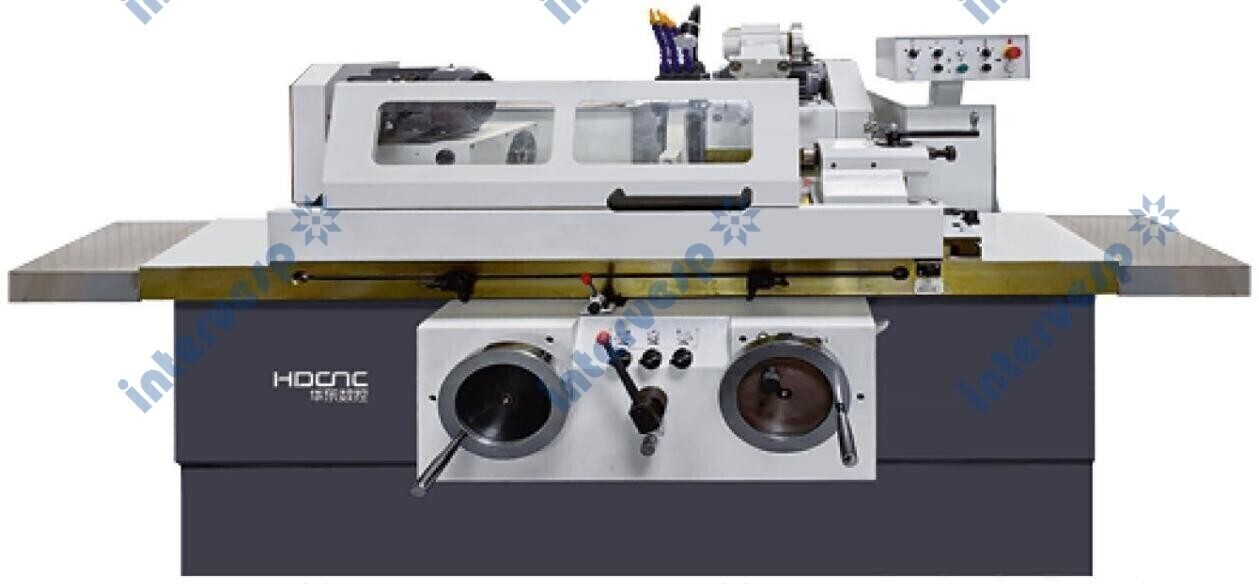

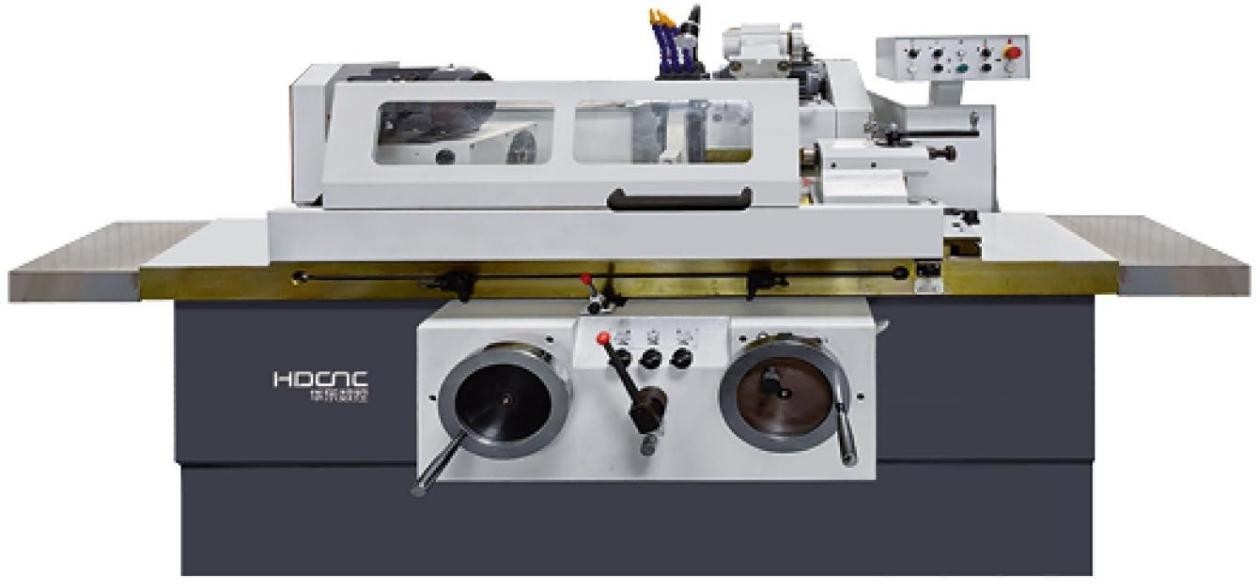

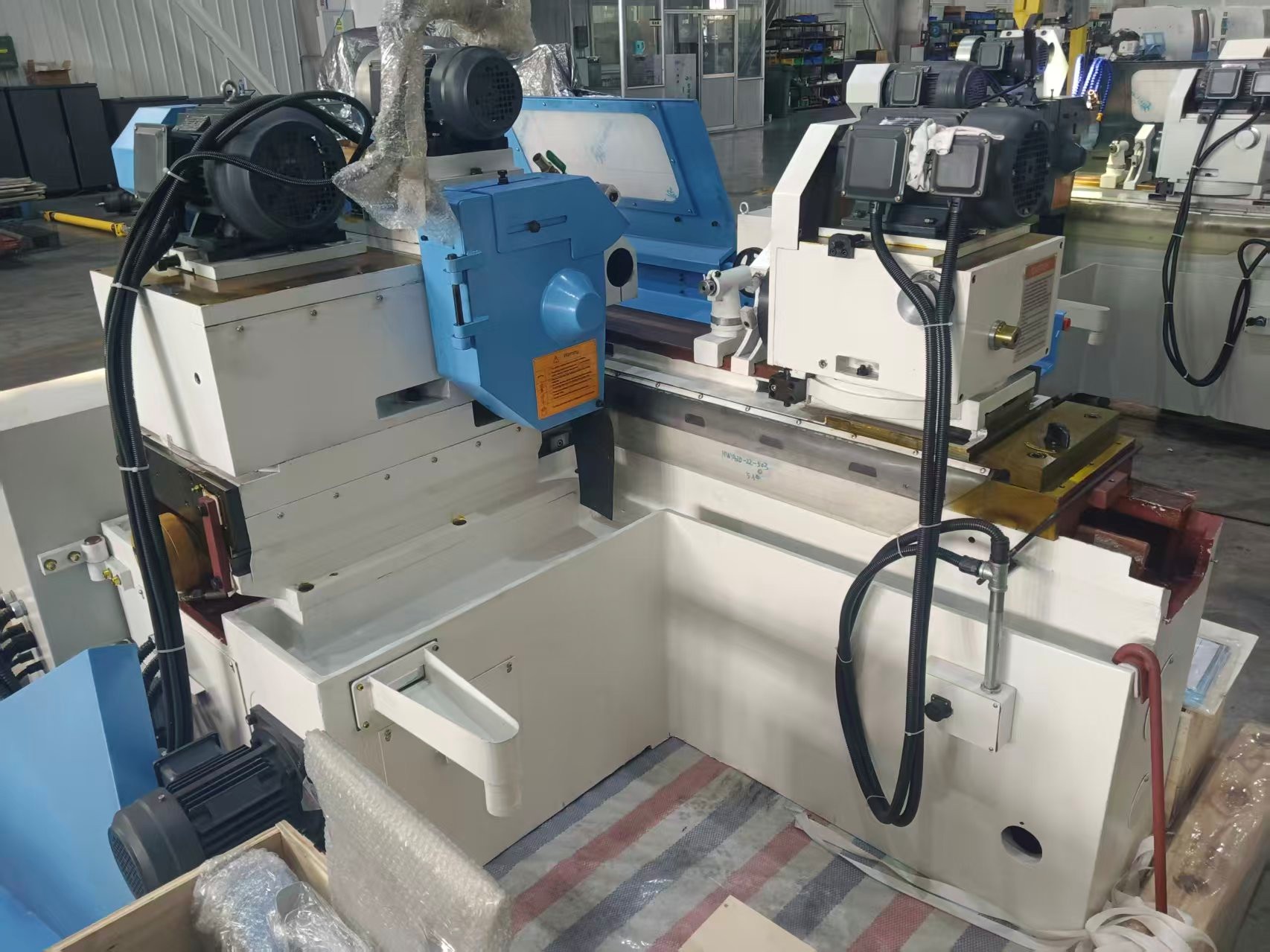

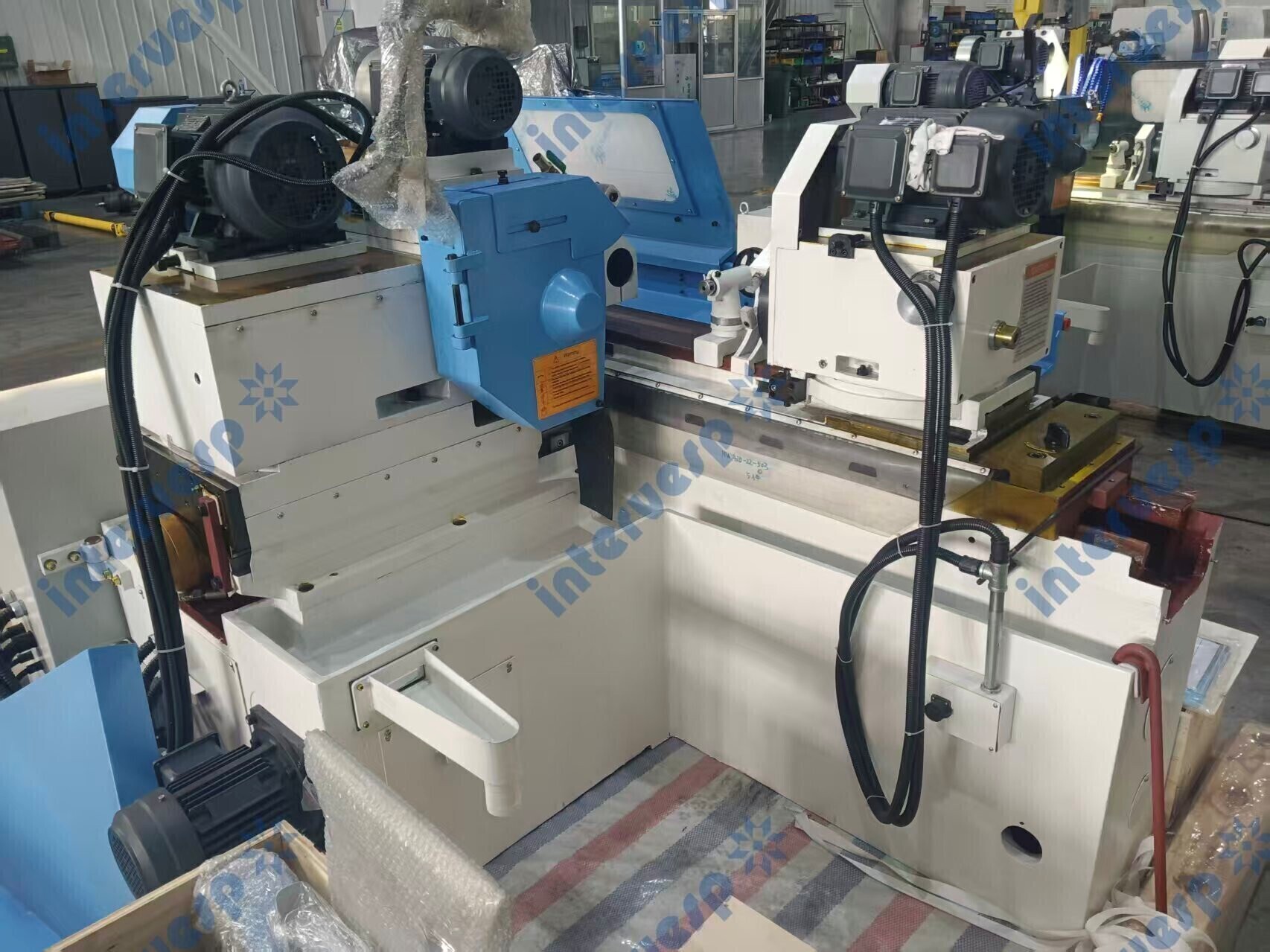

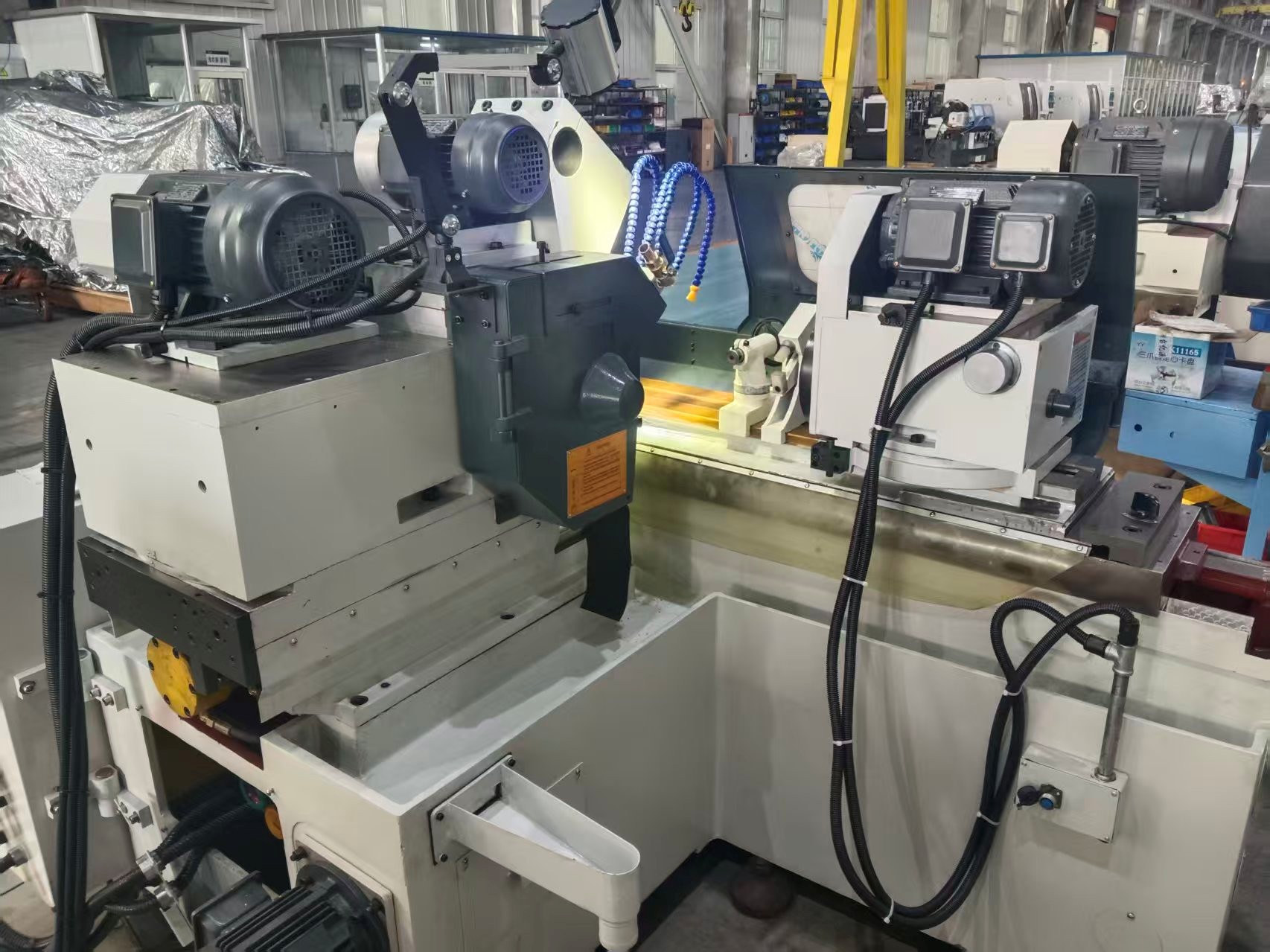

Универсальный круглошлифовальный станок M1420
Основные характеристики
Диам. шлифования, мм: 5-200
Макс. вес заготовки, кг: 100
Макс. длина шлифования (наружная), мм: 500
Преимущества
- линейные направляющие перемещения шлифовальной бабки — обеспечивают плавность и высокую точность позиционирования
- поворотный стол станка — обеспечивает удобство при выполнении конического шлифо-вания.
- задняя бабка с гидравлическим и ручным управлением — управление осуществляется ножной педалью
Шеф-монтаж и пуско-наладка
Осуществляем запуск поставленного оборудования
Сервис
Собственный штат наладчиков
Гарантия
Выезд специалистов во время гарантийного периода
Лизинг
Приобретение оборудования в лизинг на выгодных условиях
Получить предложение
WhatsApp
Telegram
Станок предназначен для шлифования цилиндрических и конических вращающихся деталей с точностью IT6–IT7.
Рекомендуется для:
· Единичного и мелкосерийного производства, а также для серийных участков;
· Работ, требующих высокой точности и производительности при выполнении наружного и внутреннего круглого шлифования.
Особенности конструкции
· Максимальная масса заготовки: 100 кг
· Линейные направляющие перемещения шлифовальной бабки — обеспечивают плавность и высокую точность позиционирования.
· Бесступенчатое регулирование частоты вращения шпинделя передней бабки — с возможностью поворота на 90° против часовой стрелки.
· Поворотный стол станка — обеспечивает удобство при выполнении конического шлифования.
· Задняя бабка с гидравлическим и ручным управлением — управление осуществляется ножной педалью.
Стандартная комплектация
3-х кулачковый токарный патрон
Бак СОЖ
Шлифовальный круг 400x50x203
Фланец шлифовального круга
Балансировочная оправка
Держатель алмазного инструмента для правки круга
Установочные клинья с регулировкой по высоте
Рабочее освещение
Приспособление для внутреннего шлифования
Дополнительные опции
Магнитный сепаратор и бумажный фильтр
Закрытый люнет
Алмазный правитель торца круга
Алмазный карандаш
Технические характеристики
Основные характеристики
| Параметр обработки | - - - |
| Макс. длина шлифования (наружная), мм | 500 |
| Высота центров, мм | 125 |
| Диаметр шлифования (наружный), мм | 5-200 |
| Диаметр шлифования (внутренний), мм | 13-80 |
| Макс. масса заготовки, кг | 50 |
| Передня бабка (шпиндель) | - - - |
| Угол поворота, ° | +90 |
| Конус центра, MT | 4 |
| Частота вращения шпинделя (плавная регулировка), Об/мин | 30~300 |
| Шлифовальная голова | - - - |
| Размер круга:, мм | |
| Скорость круга, м/с | 35 |
| Подача на один оборот маховика, мм | Черновая: 1 мм Чистовая: 1 мм |
| Цена деления маховика, мм | Черновая: 0,002 мм Чистовая: 0,001 мм |
| Угол поворота, ° | +10 |
| Внутреннее шлифовальное устройство | - - - |
| Частота вращения шпинделя, Об/мин | 9245 |
| Размер шлифовального круга, мм | Max. 50*32*16 |
| Размер шлифовального круга, мм | Min. 12*15*5 |
| Рабочий стол | - - - |
| Максимальный угол поворота, ° | 9 |
| Диапазон продольной скорости, мм/мин | 0.1-3 |
| Задняя бабка | - - - |
| Конус центра, MT | 4 |
| Перемещение пиноли вручную, мм | 25 |
| Электродвигатели | - - - |
| Шлифовальная бабка, кВт | 5,5 |
| Внутреннее шлифование, кВт | 0,55 |
| Передняя бабка, кВт | 0,75 |
| Точность обработки | - - - |
| Круглость, мкм | ≤3 мкм |
| Цилиндричность, мкм | ≤5 мкм |
| Шероховатость поверхности, мкм | Ra 0,16 мкм |
| Габариты и масса | - - - |
| Масса станка, кг | 3000 |
| Размер упаковки (Д×Ш×В), см | 200*163*175 |
