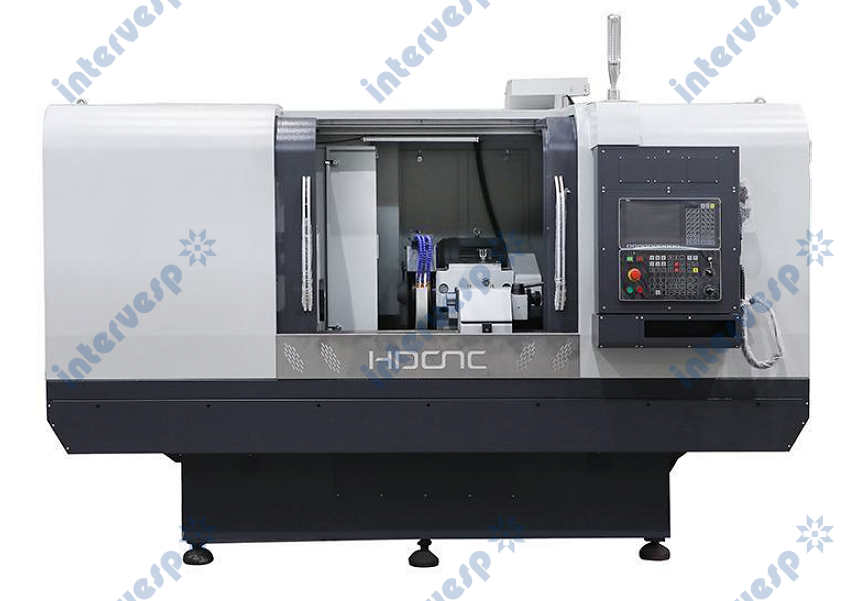

Высокоточный круглошлифовальный станок с ЧПУ MK1320B*500 (750мм)

Станок позволяет выполнять автоматическое шлифование заготовок в соответствии с программой ЧПУ, что соответствует требованиям к автоматическому шлифованию большинства деталей малого и среднего размера.

Станки этой серии могут заменить обычные ручные круглошлифовальные станки и снизить потребность в персонале для работы на станках. Один рабочий может одновременно управлять несколькими станками.

Конструкция станка включает Т-образный подвижный стол, серводвигатель для перемещения стола влево и вправо и поперечного перемещения шлифовальной бабки с помощью шарико-винтовой пары.

Передняя бабка имеет неподвижный центр, а заготовка на задней бабке поднимается и высвобождается вручную. Подъемное усилие может регулироваться путем изменения степени сжатия пружины.

Шлифовальная бабка представляет собой динамическую несущую конструкцию, обеспечивающую хорошую жесткость шлифования и высокую точность.

Основные характеристики

• Шпиндель шлифовального круга установлен на сегментном подшипнике скольжения большого размера, в котором образуются четыре масляных клина для автоматической регулировки динамического давления зазора, что обеспечивает более высокую жесткость конструкции и точность шлифовального круга.
• Конструкция привода стола (ось Z) и горизонтальной подачи (ось X) включает прямое подключение сервопривода с шарико-винтовой парой производства THK, направляющая стола (ось Z) представляет собой незамкнутую гидростатическую направляющую, что обеспечивает хорошую жесткость конструкции, сбалансированное движения, низкий коэффициент трения и отсутствие застревания на низкой скорости. *Направляющая поперечной подачи (ось X) представляет собой линейную направляющую c предварительным натягом производства Швейцарии, соответствующую требованиям к высокой жесткости, низкому уровню трения, отсутствию зазора и хорошему динамическому отклику для прецизионного шлифования.
• Конструкция передней бабки включает неподвижную верхнюю часть шлифовального шпинделя с хорошей жесткостью, подходящую для прецизионного шлифования.
• Пиноль задней бабки имеет линейную несущую конструкцию с хорошей жесткостью, позволяющую осуществлять подачу без зазора, гидравлическое торможение и ручное управление в двух режимах.
• Чугунная литая станина имеет особую двухслойную структуру (определенную с использованием анализа методом конечных элементов), поверхности направляющих прошли ручное шабрение и шлифование, что обеспечивает хорошую динамическую/статическую жесткость и стабильную термическую деформацию.
• Централизованная система смазки с насосом периодической подачи смазки.

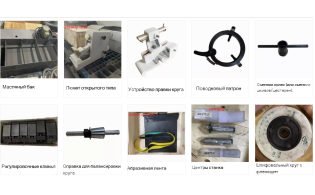

Стандартная:

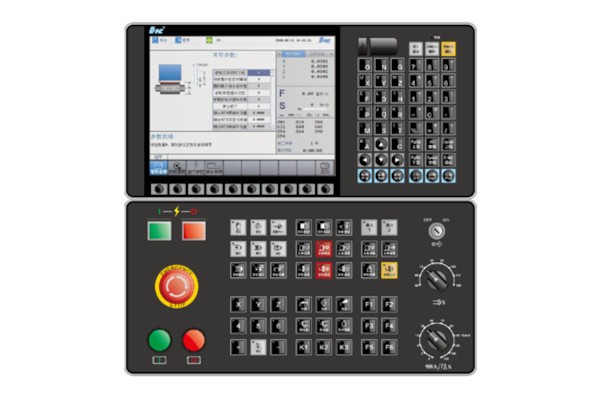

Система ЧПУ HNC808D

Инструменты для снятия шлифовальных кругов

Набор инструмента для обслуживания станка

Бак для СОЖ и система фильтрации (бумажный фильтр) с магнитным сепаратором

Стандартный шлифовальный круг

Инструкция по эксплуатации

Полностью закрытый кожух

Балансировочная оправка

Центры левый и правый

Выравнивающие клинья

Центровочный диск

Магнитный сепаратор

Система ЧПУ SIEMENS 828D

Неподвижный люнет

Правка торца шлифовального круга

Правка шлифовального круга по радиусу

Алмазный карандаш

Калибр наружного диаметра

Калибр торца
