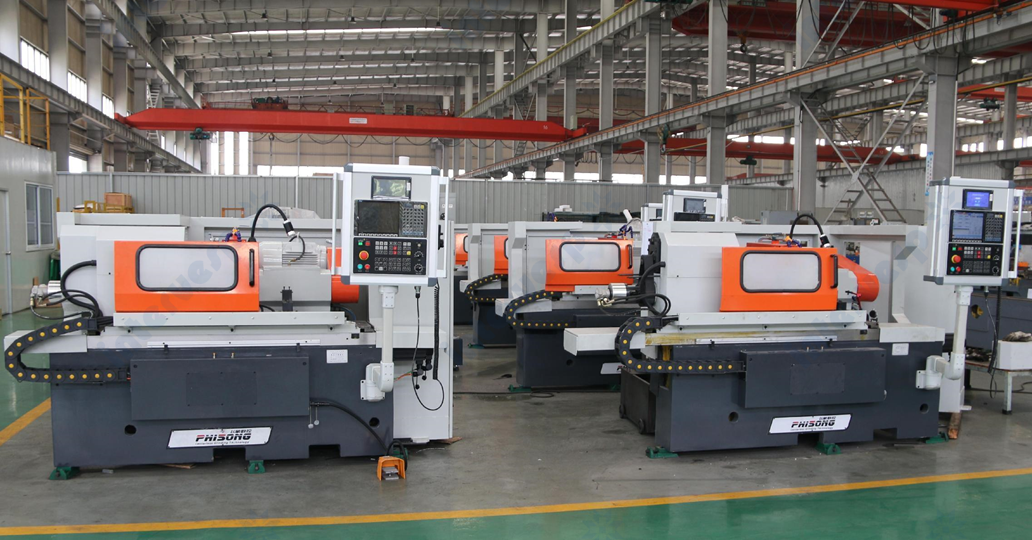

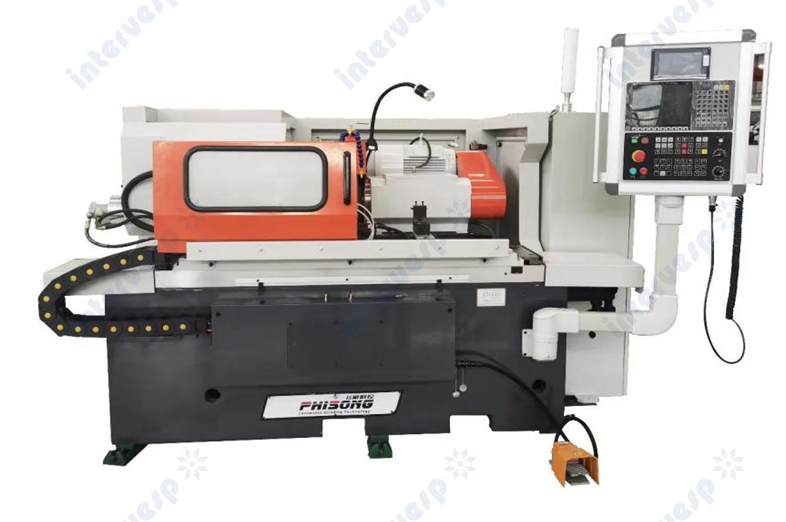

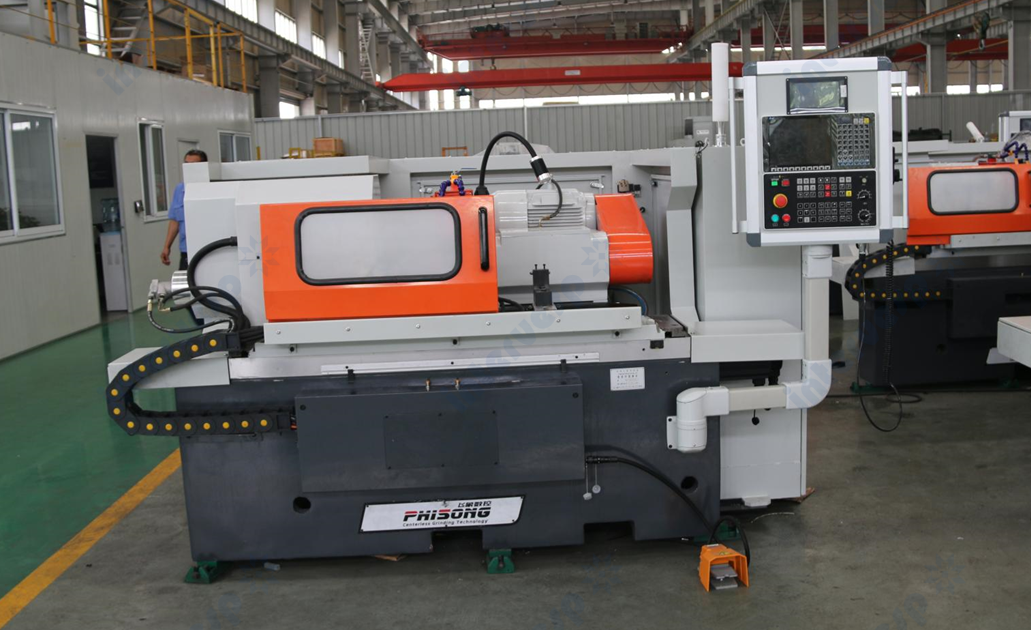

Круглошлифовальный станок с ЧПУ MK1332

Круглошлифовальный станок с ЧПУ модели MK1332/1000, разработанный компанией Phisong CNC, применяется в основном для шлифования наружных колец, кулачкового вала и других различных деталей вращения, с высокой эффективностью и высокой точностью, простотой в эксплуатации станка.

Модель имеет высокое соотношение цены и качества. Один оператор может управлять несколькими комплектами станков одновременно. Станок использует систему ЧПУ марки Huazhong.

Система ЧПУ приводит в движение рабочий стол и шлифовальную раму для поперечного и продольного перемещения при обработке заготовки. Рама колеса оснащена сверхпрочной направляющей с поперечными роликами и высокоточным шариковым винтом для обеспечения стабильности и точности обработки. Применяется плоская V-образная форма. направляющих.

Система ЧПУ может эффективно устранить масляный зазор и зазор, возникший после механического износа, и обеспечить повторяющуюся точность позиционирования.

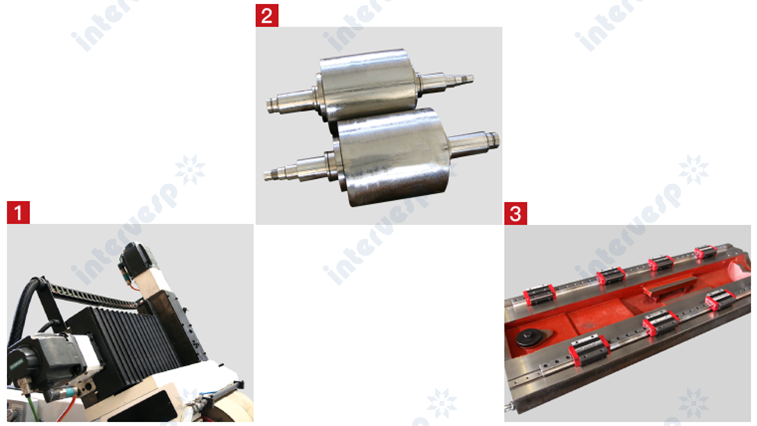

Структура станка :

A. Станина станка изготовлена из высококачественного чугуна HT250. Поверхность отливки гладкая и с высокой жесткостью.

B. Направляющие оси X используется сверхпрочный стальной рельс с поперечными роликами с плавным движением и гибкой и точной подачей, чтобы улучшить производительность шлифования.

C. Система шпинделя шлифовального круга использует систему шпинделя с тремя подшипниками динамического давления, с чрезвычайно высокой жесткостью.

D. Движение рамы шлифовального круга приводится в действие серводвигателем переменного тока. Высокоточный шариковый винт и подшипники используются для обеспечения точности подачи.

E. В соответствии с заготовкой заказчика станок может быть оснащен измерителем диаметра и оборудованием для торцевой обработки, чтобы обеспечить качество обработки и точность продукции.

F. Машина имеет полузакрытое ограждение, а цвет покрытия разумно подобран в белом и сером цветах. Внутренние подвижные части станка также эффективно защищены от шлифовальной жидкости и шлифовальных частиц. Передняя раздвижная защитная дверца открывается вручную и оставляет достаточно места.

G. Головная рама оснащена двигателем с преобразованием частоты, обладающим высокой жесткостью и стабильной точностью, что лучше соответствовует требованиям точности обработки деталей.

H. Система охлаждения станка оснащена магнитным сепаратором, емкость водяного бака: 180 л.

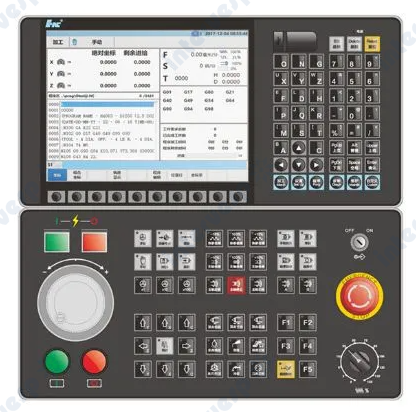

I. Станок использует систему ЧПУ марки Huazhong с дополнительной функцией разработки для клиентов. Благодаря сетевому интерфейсу и большому ЖК-экрану оператор может устанавливать параметры процесса шлифования на рабочем экране.

J. Серводвигатель оснащен энкодером абсолютного значения.

K. Оснащен списком программ PLC, параметрами системы ЧПУ и необходимой поддержкой программного обеспечения.

L. Электрический шкаф оснащен теплообменником.

M. Операционная система станка с ЧПУ установлена спереди и с правой стороны станка для удобства эксплуатации и оснащена трехцветным индикатором.

N. Машина оснащена автоматической смазкой шарико-винтовой передачи и направляющих.
