Универсальный токарный станок BL-HL-B50

Китай

Основные характеристики

Диаметр обработки над станиной, мм: 500

Диаметр обработки над поперечным суппортом, мм: 300

Диаметр обработки над съемным мостиком (gap), мм: 710

Связь с ведущим специалистом

+375 (29) 624 07 29 +375 (17) 374 65 01

Шеф-монтаж и пуско-наладка

Осуществляем запуск поставленного оборудования

Сервис

Собственный штат наладчиков

Гарантия

Выезд специалистов вовремя гарантийного периода

Лизинг

Приобретение оборудования в лизинг на выгодных условиях

Получить предложение

Описание товара

Технические характеристики

Распечатать

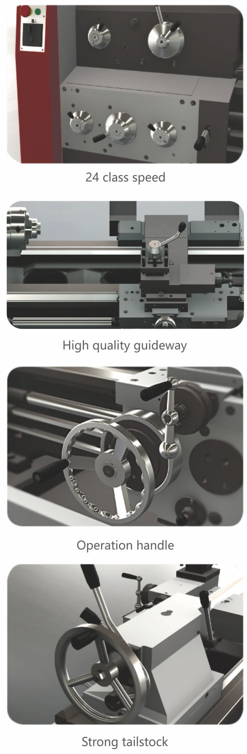

Токарно-винторезный станок BL-HL-B40/50/66/80 предназначен для профессиональных потребителей штучного и мелкосерийного производства. Выгодно его применение в ремонтных и монтажных мастерских. Это классический токарный станок мощностью основного двигателя 7,5 кВт.

Отличительные особенности:

выгодное соотношение цена/потребительские свойства
простое техническое обслуживание
длительный срок эксплуатации
низкие эксплуатационные расходы
простое управление с эргономным дизайном
высокоточная обработка
различные варианты исполнения с большим выбором специальной оснастки

ОСНОВНЫЕ ОСОБЕННОСТИ:

Литая чугунная станина, прочная тяжелая конструкция
Простое техническое обслуживание
Длительный срок эксплуатации
Низкие эксплуатационные расходы
Простое управление с эргономичным дизайном
Высокоточная обработка
Возможность нарезания различных видов резьбы с большим диапазоном шага
Ширина направляющих 390мм
Соответствует нормам ЕС
Механическая система сцепления
Электрическая система и компоненты SCHNEIDER
Защитный козырек с выключателем безопасности
Джойстик для легкого перемещения
Система освещения
Блок охлаждения СОЖ
Педальный тормоз

Стандартная комплектация станка BL-HL-B50:

3-кулачковый патрон для токарного станка - Ø250 мм
4-кулачковый патрон для токарного станка - Ø400 мм
Фланец - Ø400 мм
Люнет подвижный
Люнет неподвижный
Подвижный центр MK5
Неподвижный центр MK6
Калибр резьбы
Четырехпозиционный держатель инструмента
Освещение рабочей зоны
Ножной тормоз
Механическая остановка подачи
Защитный патрон и кожух держателя инструмента
Система охлаждающей жидкости
Рабочие инструменты
Задняя стенка
Электрическая система и компоненты SCHNEIDER

Дополнительные опции:

Подвижный центр
Конусное токарное приспособление
Циферблат с регулировкой резьбы
Быстрая смена инструмента итальянского типа (TOOB/TOOC/TOOD)
Быстрая смена инструмента европейского типа
2 оси УЦИ 1 м/1,5 м/2 м/3 м
3 оси УЦИ 1 м/1,5 м/2 м/3 м
Электрокомпоненты SCHNEIDER
Защита патрона
Защита держателя инструмента

Технические характеристики

Основные характеристики

Диаметр обработки над станиной, мм	500
Диаметр обработки над поперечным суппортом, мм	300
Диаметр обработки над съемным мостиком (gap), мм	710
Длина мостика, мм	240
Расстояние между центрами, мм	750/1000/1500/2000/3000
Макс. длина обработки, мм	700/950/1450/1950/2950
Макс. сила подачи, Нм	3500
Диаметр проходного отверстия шпинделя, мм	52 (опц.:82 или 105)
Конус шпинделя	MT6
Нос шпинделя	ISO 702/III № 6 (отверстие Φ52 мм), ISO 702/II № 8 (отверстие Φ82, 105 мм)
Частота вращения шпинделя, об/мин	9~1600 (24 шага, для отверстия Φ52,82 мм), 36~1600 (12 шагов, для отверстия Φ105 мм)
Шпиндель макс. выход-ной крутящий момент, Нм	1400
Продольное ускоренное перемещение, м/мин	50hz:4.5, 60hz:5.4
Перекрестная ускоренное перемещение, м/мин	50hz:1.9, 60hz:2.3
Диапазон продольной подачи, мм/об	0.012~0.026(13 ед.)
Диапазон поперечной подачи, мм/об	1.21~2.73(15 ед.)
Ход верхнего суппорта, мм	145
Макс. поперечное перемещение суппорта	320
Кол-во инструментов, шт	4
Размер хвостовика инструмента, мм	25x25
Расстояние от центра шпинделя до опорной поверхности инструмента, мм	28
Шкала максимального уг-ла поворота квадратного резцедержателя	±90°
Метрическая резьба, мм	0,5~224 (48 ед.) (для отверстия Φ52,82 мм), 1–14 (22 ед.) (для отверстия Φ 105 мм)
Дюймовая резьба, TPI	72~1/8 (46 ед.) (для отверстия Φ52,82 мм), 28~2 (25 ед.) (для от-верстия Φ 105 мм)
Модульная резьба, M.P.	0,5~112(42 ед.)(для отверстия Φ52,82мм), 0,5~7(18ед.)(для от-верстия Φ105мм)
Диаметральная резьба, D.P.	56~1/4 (45 ед.) (для отверстия Φ52,82 мм), 56~4 (24 ед.) (для от-верстия Φ 105 мм)
Ход пиноли задней бабки, мм	150
Диаметр пиноли задней бабки, мм	75
Пиноль задней бабки	MT-5
Поперечное движение задней бабки, мм	±15
Мощность/скорость двигателя шпинделя	7,5 кВт, 1450 об/мин (50 Гц); 1750 об/мин (60 Гц)
Мощность двигателя быстрого перемещения	0,3 кВт, 1360 об/мин (50 Гц), 1750 об/мин (60 Гц)
Мощность двигателя СОЖ, кВт	0,15
Поток насоса охлаждаю-щей жидкости, л/мин	25
Вес, кг	2050/2100/2300/ 2500/2900
Длина станка, мм	2380/2630/3130/3630/4630
Ширина х Высота станка, мм	975×1270
