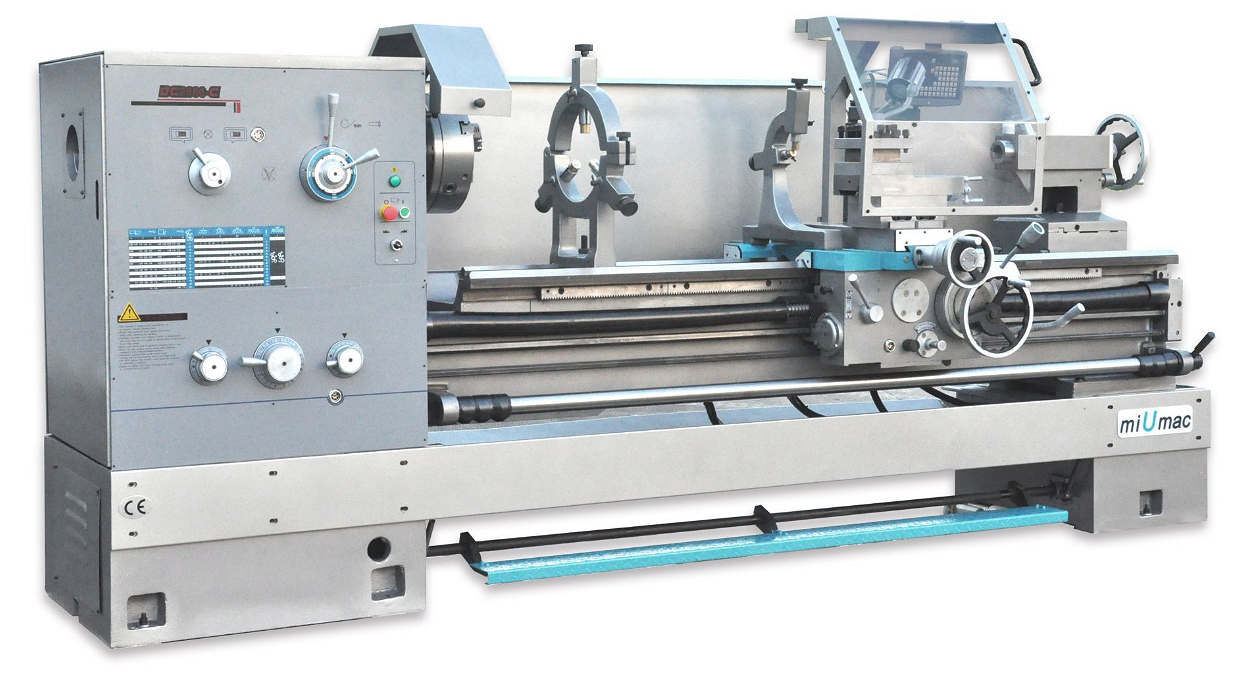

Универсальный токарный станок DC1840-E/DC1860-E/DC1880-E
Диаметр обточки над станиной, мм: 460
Диаметр обточки над поперечным суппортом, мм: 290

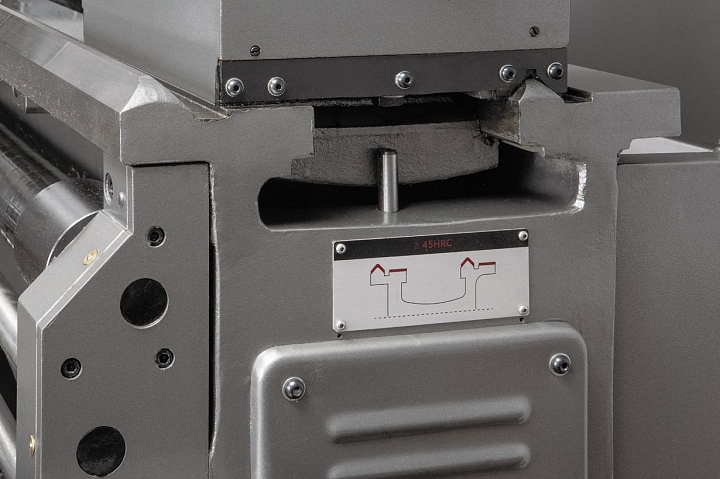

Диаметр обточки над съемным мостиком (gap), мм: 700
Скоростной высокоточный станок DC1840-E DC1860-E предназначен для токарной обработки различных сортов стали, чугуна, алюминия, цветных металлов и сплавов, нарезания всех основных видов резьб. Он ориентирован на средние и крупные предприятия, ремонтные мастерские, где заказчики предъявляют особые требования к точности обработки, ее скорости и качеству. На данном станке можно обрабатывать заготовки до 460 мм над станиной, 290 мм над суппортом и до 700 мм при снятом мостике gap (с ограничением по длине 310 мм).
Станок комплектуется мощным асинхронным двигателем, позволяющим работать длительное время в условиях повышенных нагрузок. При этом биение шпинделя не превышает 9 микрон, а точность обработки составляет 0,01 мм. DC1840-E DC1860-E оснащается устройством УЦИ, что существенно облегчает работу оператора, повышает скорость и точность обработки и снижает возможность появления брака.

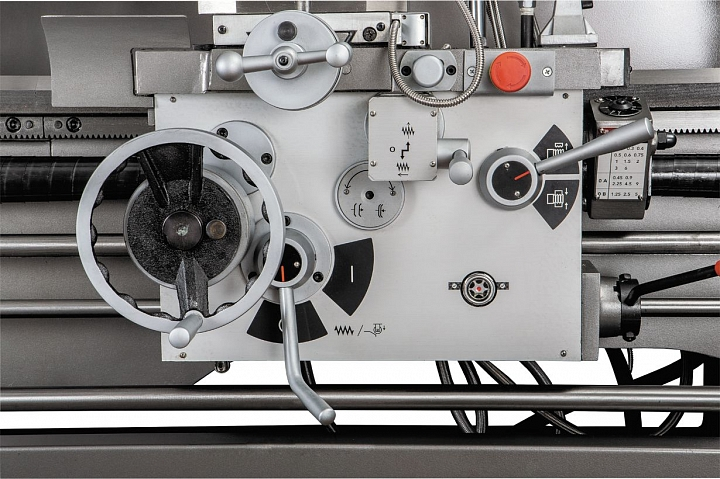

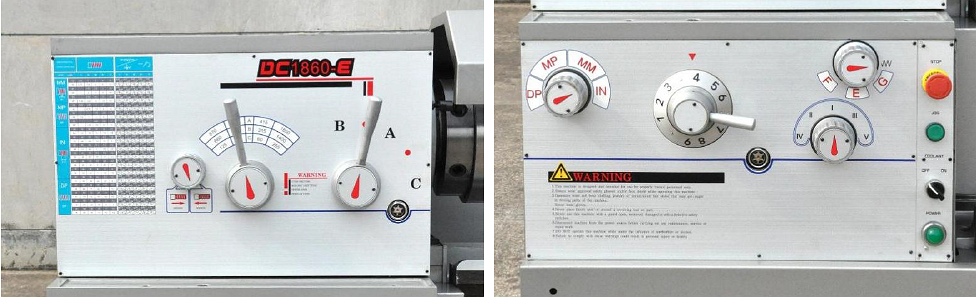

Коробка подач станка полностью автоматическая, имеет 122 предустановленных продольных и поперечных режимов и позволяет нарезать практически все известные типы резьбы без перестановки шестерен. Скорость вращения шпинделя можно регулировать по 12 позициям, предусмотрена пониженная скорость 25 об/мин для нарезания резьбы плашкой. Также на DC1840-E DC1860-E установлена централизованная система подачи смазки. Станок поставляется в богатой комплектации.
Стандартная комплектация:
- 3-х кулачковый патрон Ø250 мм с прямыми/обратными кулачками
- 4-х кулачковая планшайба Ø300 мм
- Планшайба Ø400 мм
- 4-х позиционный резцедержатель с фиксатором
- Вращающийся упорный центр МК-4
- Упорный центр МК-5
- Подвижный люнеты захват12-90
- Неподвижный люнеты захват 20-180
- Поддон для сбора стружки
- Задняя защитная стенка
- Защитный экран патрона с концевым выключателем
- Ножной тормоз шпинделя с концевым выключателем

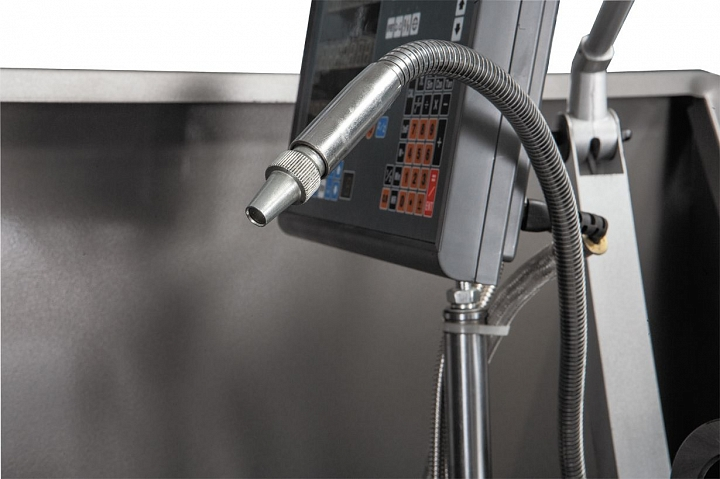

- Система подвода СОЖ
- Галогенная лампа местного освещения
- Вал управления с регулируемыми кулачками (отключение продольной подачи)
- Концевой упор продольного перемещения
- Регулируемые опоры станины – 6 шт.
- Основные электрические компоненты SIMENS или Schneider
Дополнительные опции:

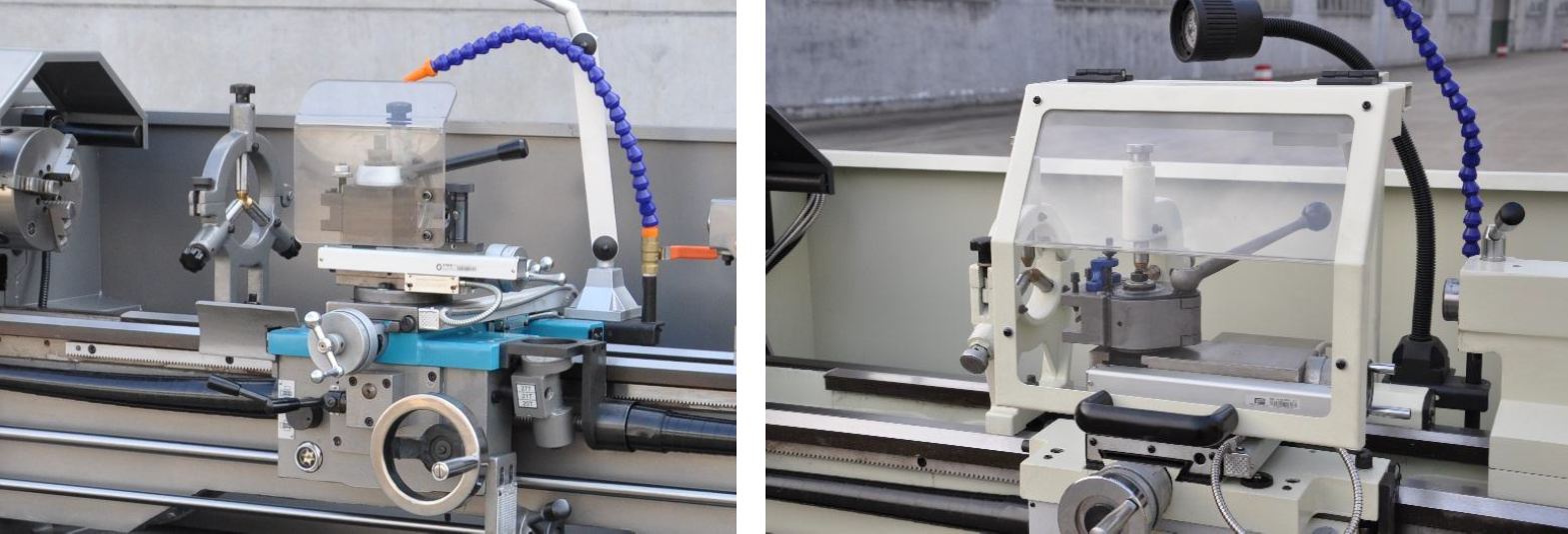

- Крышка стойки инструмента (простой тип)
- Крышка стойки инструмента (раскладная)

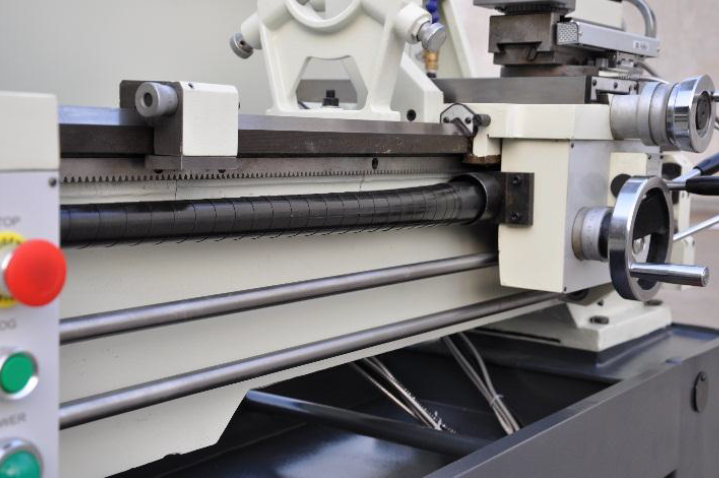

- Защита ходового винта (длина 1000 мм)
- Защита ходового винта (1500 мм)
- Защита ходового винта (2000 мм)

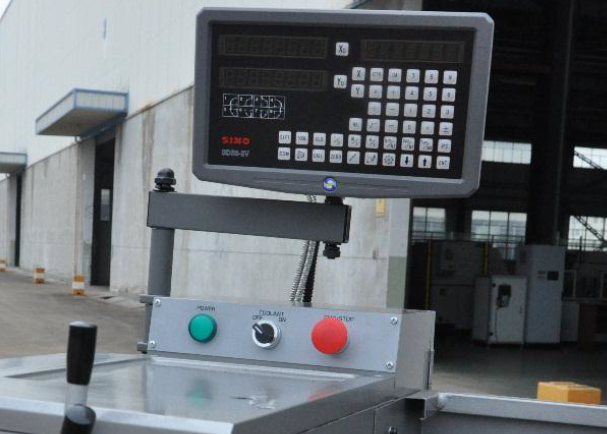

- Цифровой считыватель — УЦИ 2 оси (1000 мм)
- Цифровой считыватель — УЦИ 2 оси (1500 мм)
- Цифровой считыватель — УЦИ 2 оси (2000 мм)
- Цифровой считыватель — УЦИ 3 оси (1000 мм)
- Цифровой считыватель — УЦИ 3 оси (1500 мм)
- Цифровой считыватель — УЦИ 3 оси (2000 мм)

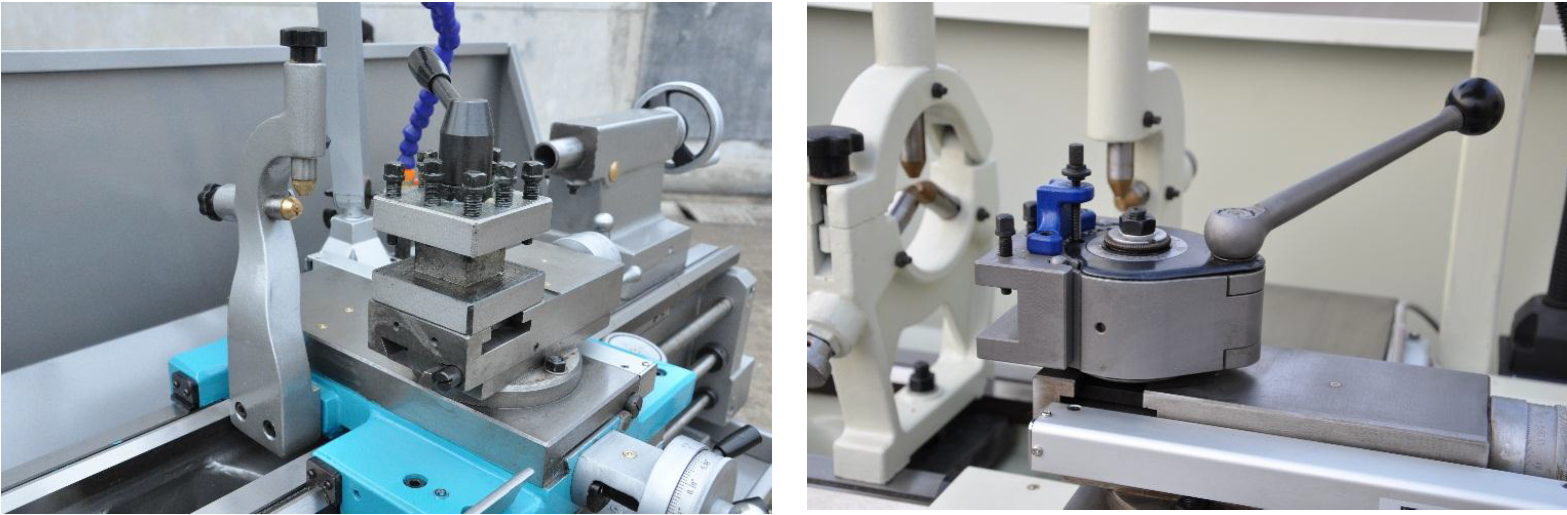

- Быстросменный резцедержатель американского типа
- Быстросменный резцедержатель европейского типа
- Главный двигатель 7,5кВт
- Электромагнитный тормоз
- Быстрое перемещение по оси Z
- Аварийная остановка
- Коническая линейка
Технические характеристики
Модель | DC1840-E/DC1860-E/DC1880-E |
Диаметр обточки над станиной, мм | 460 |
Диаметр обточки над поперечным суппортом, мм | 290 |
Диаметр обточки над съемным мостиком (gap), мм | 700 |
Расстояние между центрами, мм | 1000/1500/2000 |
Макс. длина обработки, мм | 850/1350/1850 |
Ширина направляющих, мм | 336 |
Передняя бабка | |
Диаметр проходного отверстия шпинделя, мм | 80 |
Присоединение шпинделя | D1-8 |
Конус шпинделя | MT-7 |
Количество скоростей шпинделя | 12 |
Частота вращения шпинделя, об/мин | 25-1800 |
Коробка передач | |
Диапазон продольной подачи, мм/об | 0.04-2.46 |
Диапазон поперечной подачи, мм/об | 0.02-1.23 |
Количество метрических резьб, шт | 61 |
Дюймовая резьба, TPI | 1-5/8 - 72 T.P.I. |
Количество метрических резьб, шт | 24 |
Диапазон метрической резьбы, мм | 0.5-20 |
Количество питчевых резьб, шт | 45 |
Диапазон питчевой резьба, DP | 96-3 1/4D.P |
Количество модульных резьб, шт | 20 |
Модульная резьба, MP | 0.25-10M.P |
Суппорт | |
Макс. размер резца, мм | 25x25 |
Ход верхнего суппорта, мм | 130 |
Макс. поперечное перемещение суппорта | 280 |

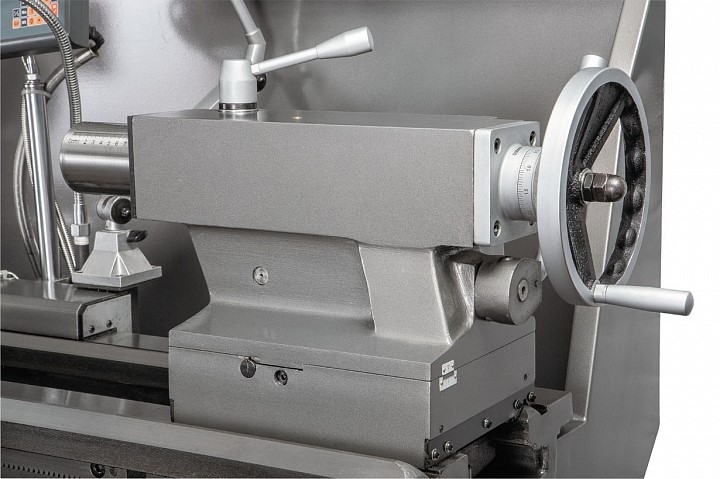

Задняя бабка | |
Ход пиноли задней бабки, мм | 130 |
Пиноль задней бабки | MT-5 |
Главный двигатель, кВт | 5.5 (7.5HP) |
Габариты, мм | 2310x2810 /3320x1050x1370 |
Вес, кг | 2350/265 0/2900 |
