Универсальный токарный станок DC1640-E/DC1660-E

В наличии

хит продаж

Универсальный токарный станок DC1640-E/DC1660-E

Китай

Основные характеристики

Диаметр обточки над станиной, мм: 400

Диаметр обточки над поперечным суппортом, мм: 250

Диаметр обточки над съемным мостиком (gap), мм: 660

Связь с ведущим специалистом

+375 (29) 624 07 29 +375 (17) 374 65 01

Шеф-монтаж и пуско-наладка

Осуществляем запуск поставленного оборудования

Сервис

Собственный штат наладчиков

Гарантия

Выезд специалистов вовремя гарантийного периода

Лизинг

Приобретение оборудования в лизинг на выгодных условиях

Получить предложение

Описание товара

Технические характеристики

Распечатать

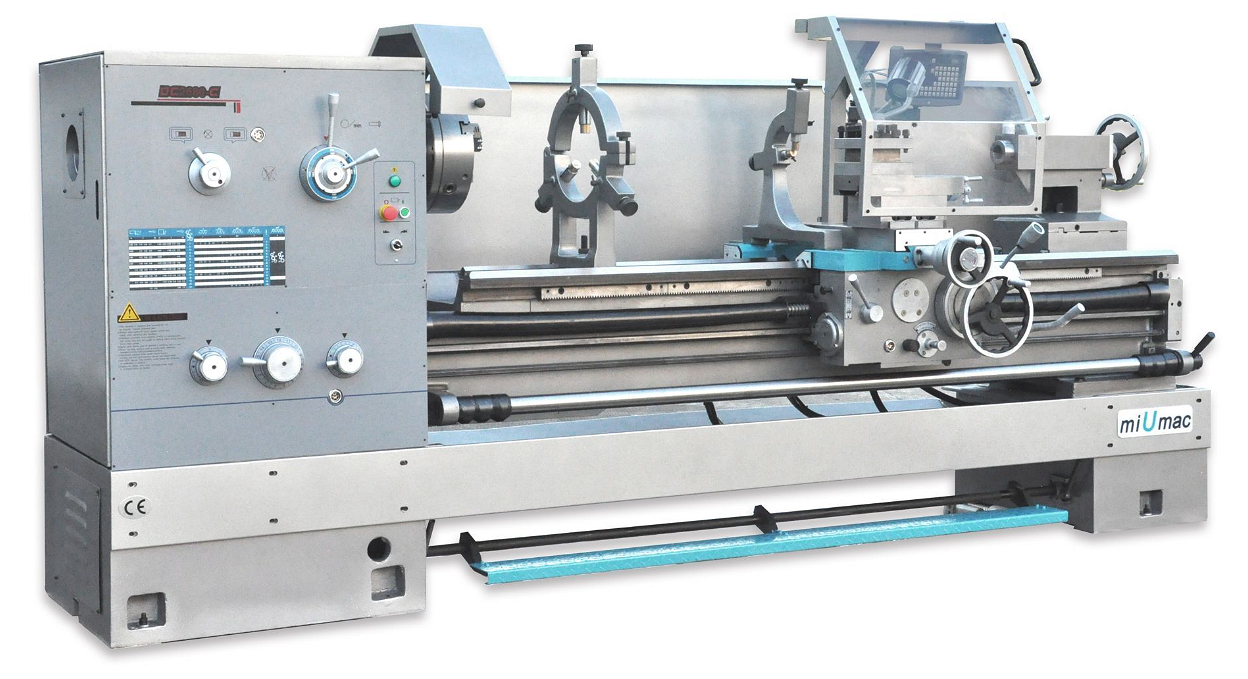

Скоростной высокоточный станок DC1640-E DC1660-E предназначен для токарной обработки различных сортов стали, чугуна, алюминия, цветных металлов и сплавов, нарезания всех основных видов резьб. Он ориентирован на средние и крупные предприятия, ремонтные мастерские, где заказчики предъявляют особые требования к точности обработки, ее скорости и качеству. На данном станке можно обрабатывать заготовки до 400 мм над станиной, 250 мм над суппортом и до 660 мм при снятом мостике gap (с ограничением по длине 310 мм).

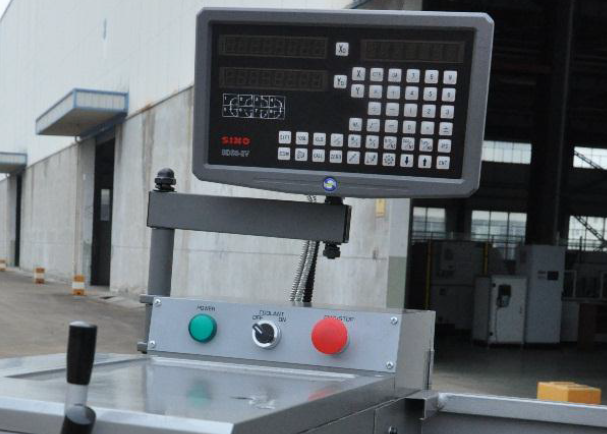

Станок комплектуется мощным асинхронным двигателем, позволяющим работать длительное время в условиях повышенных нагрузок. При этом биение шпинделя не превышает 9 микрон, а точность обработки составляет 0,01 мм. DC1640-E DC1660-E оснащается устройством УЦИ, что существенно облегчает работу оператора, повышает скорость и точность обработки и снижает возможность появления брака.

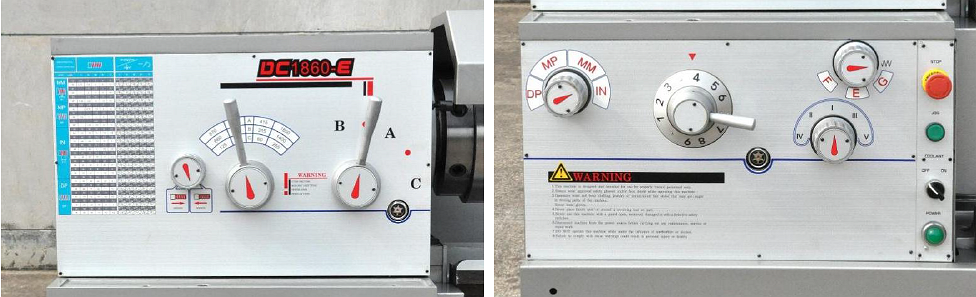

Коробка подач станка полностью автоматическая, имеет 122 предустановленных продольных и поперечных режимов и позволяет нарезать практически все известные типы резьбы без перестановки шестерен. Скорость вращения шпинделя можно регулировать по 12 позициям, предусмотрена пониженная скорость 25 об/мин для нарезания резьбы плашкой. Также на DC1640-E DC1660-E установлена централизованная система подачи смазки. Станок поставляется в богатой комплектации.

Стандартная комплектация:

3-х кулачковый патрон Ø250 мм с прямыми/обратными кулачками
4-х кулачковая планшайба Ø300 мм
Планшайба Ø400 мм
4-х позиционный резцедержатель с фиксатором
Вращающийся упорный центр МК-4
Упорный центр МК-5
Подвижный люнеты захват12-90
Неподвижный люнеты захват 20-180
Поддон для сбора стружки
Задняя защитная стенка

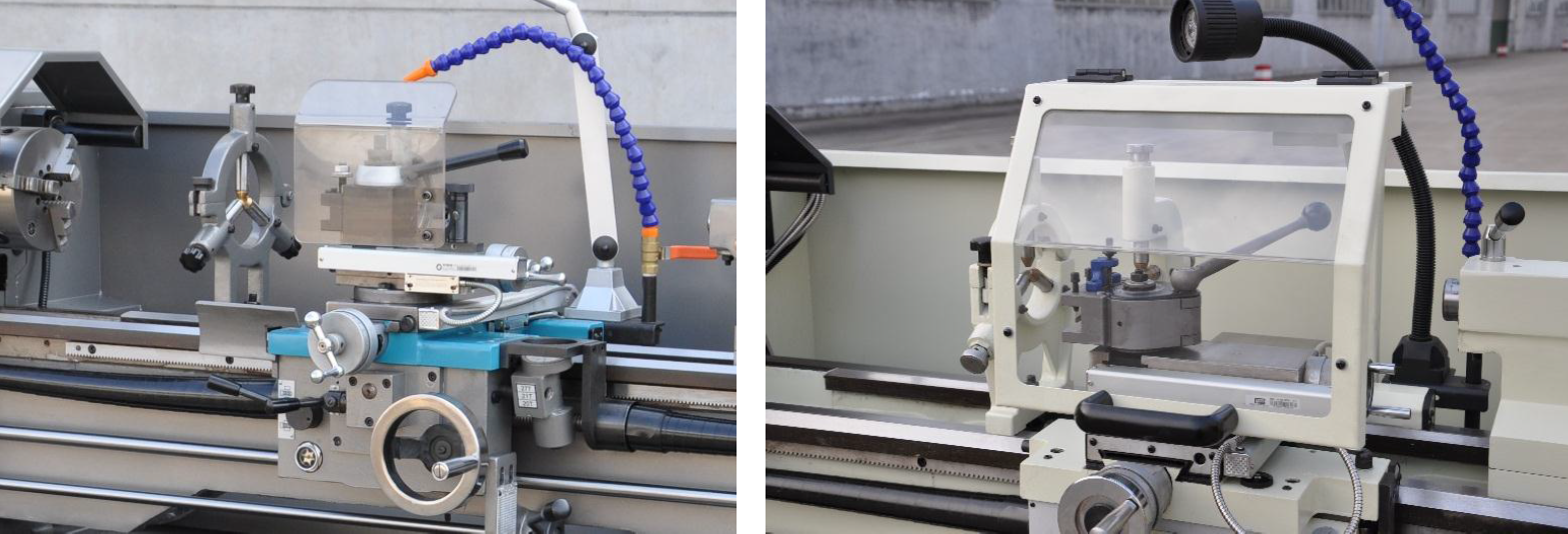

Защитный экран патрона с концевым выключателем
Ножной тормоз шпинделя с концевым выключателем
Система подвода СОЖ

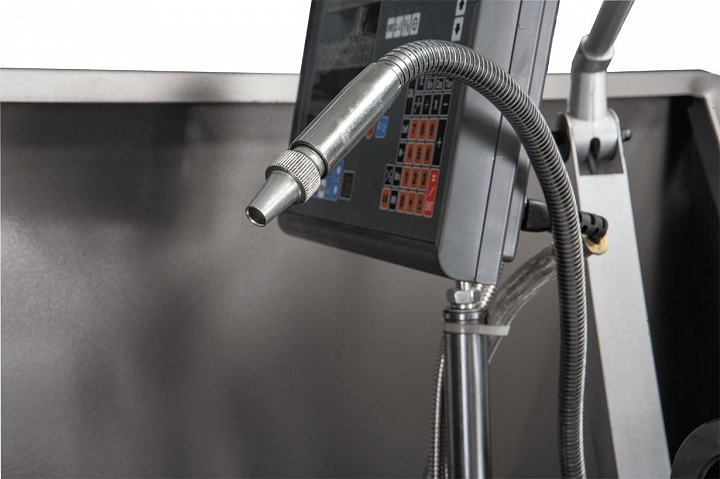

Галогенная лампа местного освещения
Вал управления с регулируемыми кулачками (отключение продольной подачи)
Концевой упор продольного перемещения
Регулируемые опоры станины – 6 шт.
Основные электрические компоненты SIMENS или Schneider

Дополнительные опции:

Крышка стойки инструмента (простой тип)
Крышка стойки инструмента (раскладная)

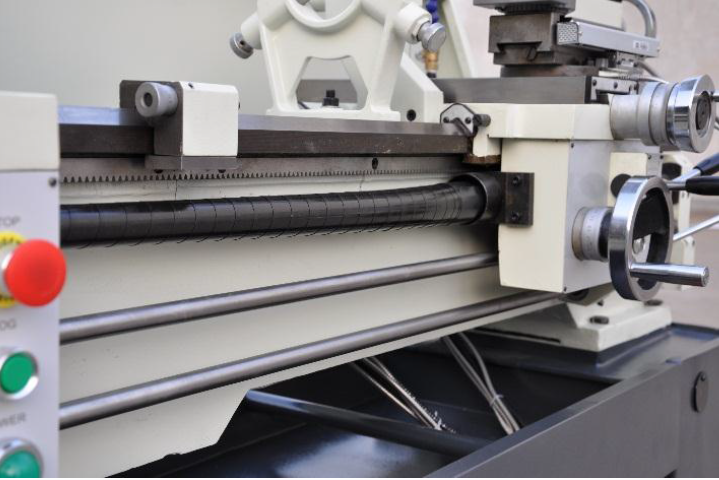

Защита ходового винта (длина 1000 мм)
Защита ходового винта (1500 мм)
Защита ходового винта (2000 мм)
Цифровой считыватель — УЦИ 2 оси (1000 мм)
Цифровой считыватель — УЦИ 2 оси (1500 мм)
Цифровой считыватель — УЦИ 2 оси (2000 мм)
Цифровой считыватель — УЦИ 3 оси (1000 мм)
Цифровой считыватель — УЦИ 3 оси (1500 мм)
Цифровой считыватель — УЦИ 3 оси (2000 мм)

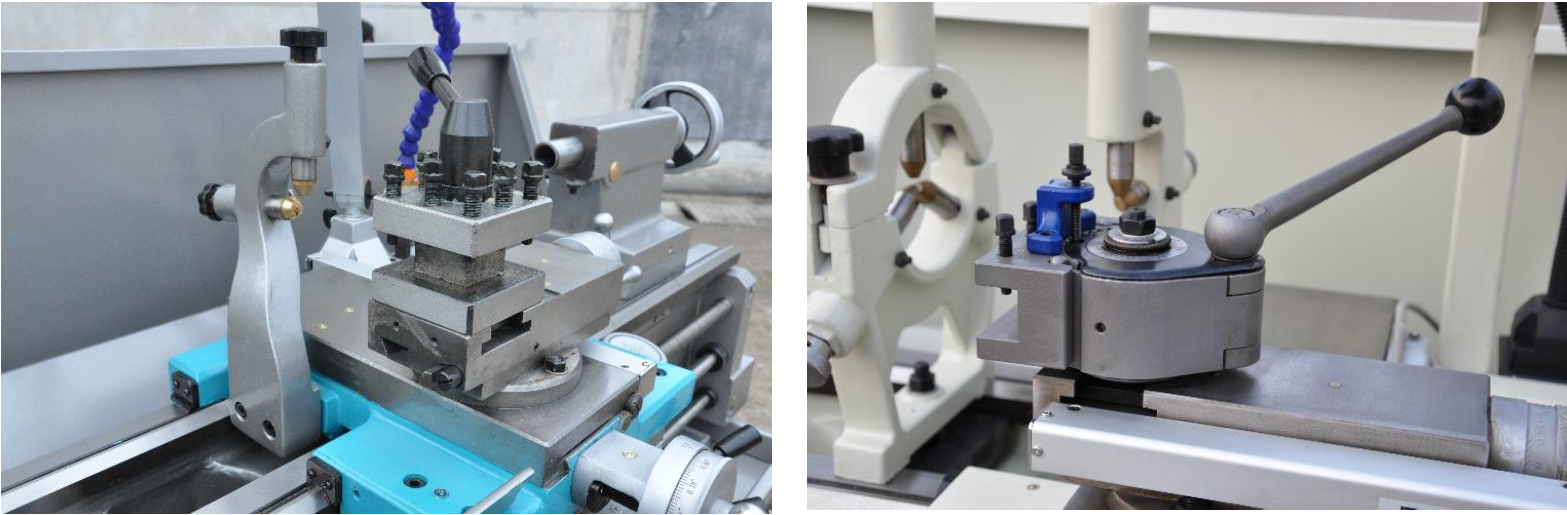

Быстросменный резцедержатель американского типа
Быстросменный резцедержатель европейского типа
Главный двигатель 7,5кВт
Электромагнитный тормоз
Быстрое перемещение по оси Z
Аварийная остановка
Коническая линейка

Технические характеристики

Основные характеристики

Модель	DC1640-E/DC1660-E
Диаметр обточки над станиной, мм	400
Диаметр обточки над поперечным суппортом, мм	250
Диаметр обточки над съемным мостиком (gap), мм	660
Расстояние между центрами, мм	1000/1500
Макс. длина обработки, мм	850/1350

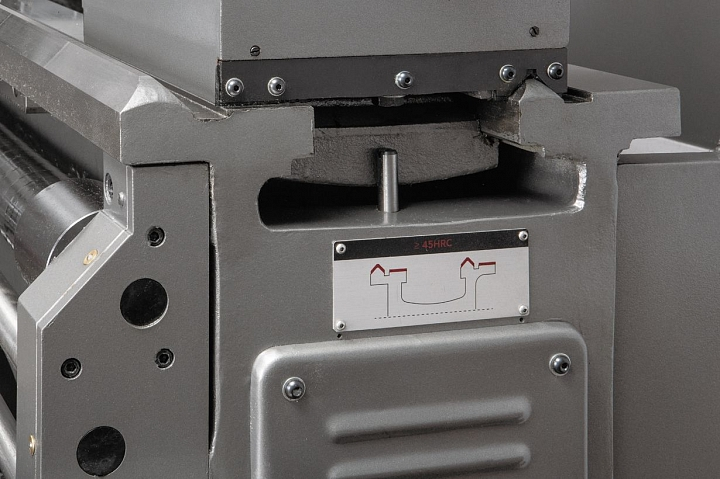

Ширина направляющих, мм	336
Передняя бабка
Диаметр проходного отверстия шпинделя, мм	80
Присоединение шпинделя	D1-8
Конус шпинделя	MT-7
Количество скоростей шпинделя	12
Частота вращения шпинделя, об/мин	25-1800
Коробка передач
Диапазон продольной подачи, мм/об	0.04-2.46
Диапазон поперечной подачи, мм/об	0.02-1.23
Количество метрических резьб, шт	61
Дюймовая резьба, TPI	1-5/8 - 72 T.P.I.
Количество метрических резьб, шт	24
Диапазон метрической резьбы, мм	0.5-20
Количество питчевых резьб, шт	45
Диапазон питчевой резьба, DP	96-3 1/4D.P
Количество модульных резьб, шт	20
Модульная резьба, MP	0.25-10M.P
Суппорт
Макс. размер резца, мм	25x25
Ход верхнего суппорта, мм	130
Макс. поперечное перемещение суппорта	280

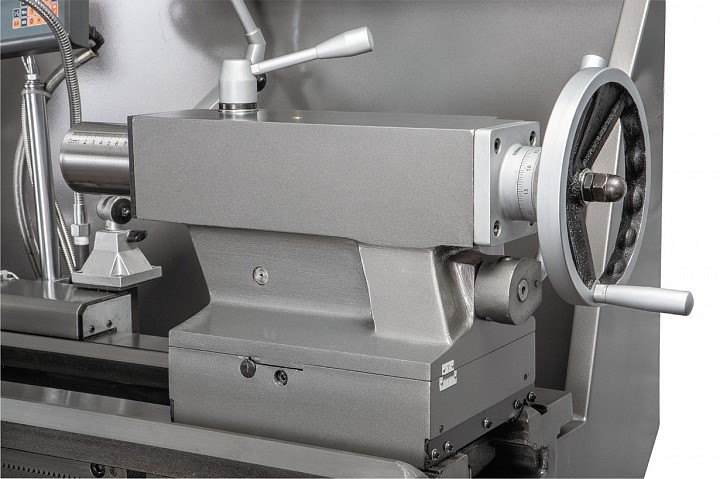

Задняя бабка
Ход пиноли задней бабки, мм	130
Пиноль задней бабки	MT-5
Главный двигатель, кВт	5.5 (7.5HP)
Габариты, мм	2310x2810x1050x1340
Вес, кг	2300/2600
