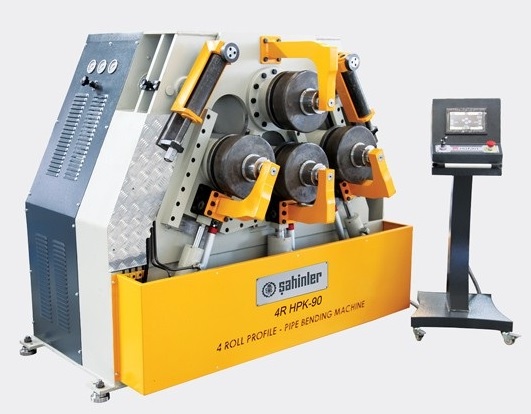

Четырёхроликовый профилегибочный станок 4R HPK 90

Четырех валковые профилегибочные станки 4R HPK предназначены для гибки профиля и труб в тяжелых условиях промышленных производств. Профилегибы имеют гидропривод прижимных валов и отдельные гидроприводы на вращение каждого из 2-х боковых и верхнего роликов.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ Профилегибочный станок 4R HPK 90:

УПРАВЛЕНИЕ СТАНКОМ

Управление станком осуществляется через мобильную контрольную панель. В стандартную комплектацию входит мобильная панель управления, существенно облегчающая работу на станке.

ЧЕТЫРЕХРОЛИКОВАЯ СИСТЕМА ОБРАБОТКИ

Благодаря четырехроликовой геометрии на данной машине можно использовать как симметричную конфигурацию гибки (поджатие двумя боковыми роликами), так и асимметричную конфигурацию гибки (поджатие боковым роликом с одной стороны) в зависимости из профиля который будет обрабатываться на данной машине. На машинах серии 4R HPK есть возможность работы как на трехроликовой профилегибочной машине, используя нижний центральный ролик только в качестве поддержки, благодаря чему получается более качественный гиб полых профилей (уголков, труб с тонкими стенками, алюминиевых профилей и т. д.).

ПЕРЕМЕЩЕНИЕ НИЖНИХ РОЛИКОВ

Линейное перемещение роликов на прямолинейных направляющих обеспечивают высокий гибочный потенциал и долгий срок службы машины. Прямолинейные направляющие и четырехвалковая схема расположения роликов позволяют получать наименьший плоский участок на концах согнутых изделий.

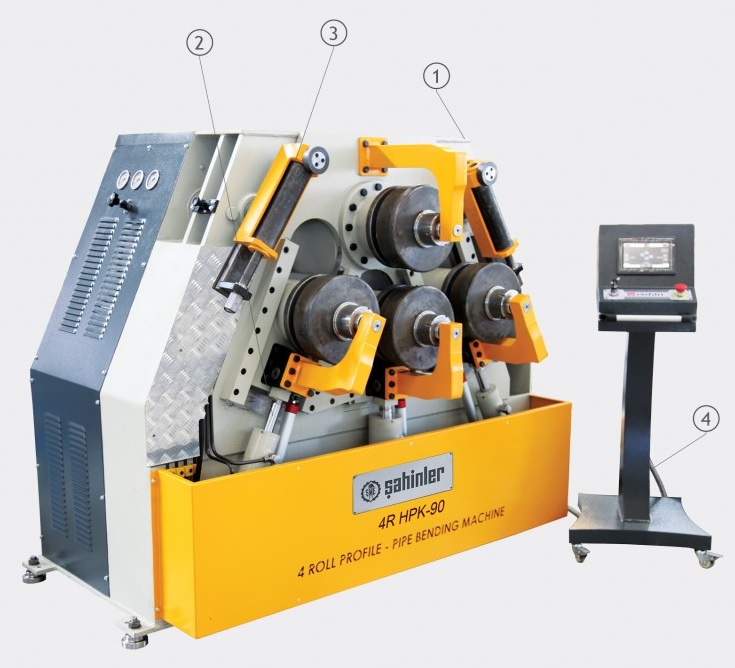

Стандартная комплектация:

4-х валковая машина.

1. Стальная сварная рама.

На моделях с валом 90 и 110 мм 3 вала имеют привод гидромотор + планетарный редуктор — на модели 70 мм 2 вала имеют привод гидромотор + планетарный редуктор.

Упрочненные и шлифованные валы сделаны из специальной высокопрочной стали.

Комплект стандартных роликов (1 набор на 4 вала).

Отверстия роликов упрочнены и шлифованы.

2. Нижний и боковые валы имеют гидравлический привод перемещения ВВЕРХ-ВНИЗ.

Рабочее положение вертикально/горизонтально.

3. на модели с валом 70 мм боковые направляющие имеют 1+1 оси, на 90 и 110 мм 3+3 оси.

4. Мобильная панель управления.

Руководство пользователя EC сертификация.

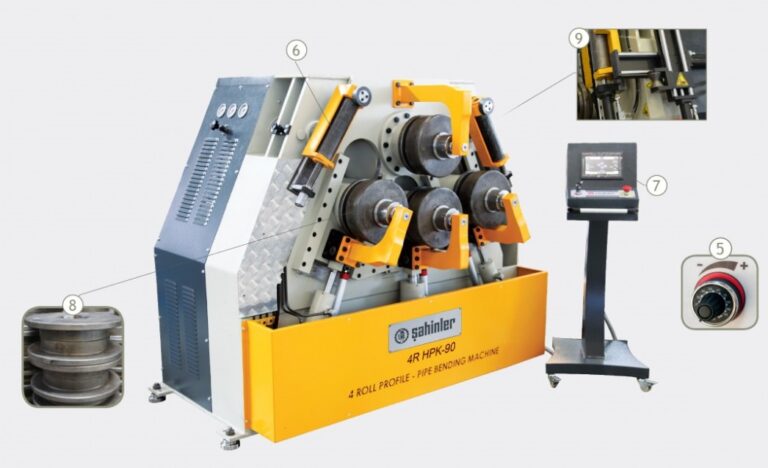

Дополнительные опции:

5. Вариатор скорости.

6. 3+3 гидравлическая поддержка.

7. Автоматизация с NC управлением.

8. Все виды роликов для гибки профиля, труб, прутка, heb-, ipn-, upn-профиля доступны по запросу.

9. Дополнительно приспособление для гибки перил лестниц.
