Вертикальный форматно-раскроечный станок GABBIANI VS 42

Италия
Основные характеристики

Максимальная толщина пропила, мм: 60

Длина горизонтального пропила, мм: 4200

Высота вертикального пропила, мм: 2200

Мощность двигателя, кВт (л.с.): 3,7 (5)

Преимущества
  • ФУНКЦИОНАЛЬНЫЙ И КОМПАКТНЫЙ благодаря уменьшенным габаритным размерам
  • ПОДРЕЗНОЙ УЗЕЛ обеспечивает раскрой материала без сколов
  • МОЩНОСТЬ И СТАБИЛЬНОСТЬ электро-сварная станина обеспечивает высочайшую сопротивляемость нагрузкам
  • МОТОР С ФУНКЦИЕЙ ТОРМОЖЕНИЯ И УСТРОЙСТВАМИ БЕЗОПАСНОСТИ
Связь с ведущим специалистом
+375 (29) 669 93 68 +375 (17) 358 75 66
Шеф-монтаж и пуско-наладка
Шеф-монтаж и пуско-наладка
Осуществляем запуск поставленного оборудования
Сервис
Сервис
Собственный штат наладчиков
Гарантия
Гарантия
Выезд специалистов вовремя гарантийного периода
Лизинг
Лизинг
Приобретение оборудования в лизинг на выгодных условиях
Получить предложение
Описание товара
Технические характеристики
Видео 1

Общие характеристики

Вертикальный форматно-раскроечный станок GABBIANI VS 42

Вертикальный форматно-раскроечный станок предназначен для выполнения горизонтального и вертикального раскроя различного рода древесных материалов.

Станина и рабочий стол

  • Цельно стальная сварная рама станка
  • Рабочий стол выполнен из алюминиевых профилей со вставками из ПВХ
  • Снизу имеются суппорты из алюминия покрытые фенолом и подъемные ролики для загрузки материала на станок
  • Перемещение рабочего пильного агрегата для продольных и поперечных резов осуществляется оператором вручную.
  • Подъем и опускание пильного агрегата обеспечивает эргономичный рычаг.

Система аспирации

Станок имеет аспирационный патрубок для подключения к внешней аспирационной установке.



gabbiani VS 42 (комплектация M)

Ручное перемещение пильного агрегата и балки для горизонтальных и вертикальных пропилов, имеется 5 фиксированных позиций для фиксации. Подъем и опускание пильного агрегата производится вручную с помощью удобного рычага.

  • Рабочий стол перемещается вручную и имеет метку, с помощью которой определяется попадание опорной полоски в зоне резания.
  • Откидной суппорт для мелких деталей
  • Имеется 4 позиции для выполнения горизонтальных пропилов
  • Упор для вертикальных пропилов
  • Перемещение материала обеспечивают нижние подъемные ролики
  • Подрезная пила включена в комплектацию станка
  • Пила диаметром 250 мм. Z80 AK малошумная для различных типов древесных материалов



gabbiani VS 42 (комплектация E)

Ручное перемещение пильного агрегата и балки для горизонтальных и вертикальных пропилов, имеется 5 фиксированных позиций для фиксации. Подъем и опускание пильного агрегата производится вручную с помощью удобного рычага.

  • Рабочий стол перемещается АВТОМАТИЧЕСКИ (ELECTRIC) во избежание попадания опорной полоски в зону резания.
  • Откидной суппорт для мелких деталей
  • Имеется 4 позиции для выполнения горизонтальных пропилов
  • 2 шт. упора для вертикальных пропилов
  • Перемещение материала обеспечивают нижние подъемные ролики
  • Подрезная пила включена в комплектацию станка.
  • Пила диаметром 250 мм. Z80 AK малошумная для различных типов древесных материалов



СТАНДАРТЫ БЕЗОПАСНОСТИ

  • Станок имеет нормы безопасности СЕ
  • Звуко-защитный кожух
  • Сервисный ключ
  • Руководство по эксплуатации и обслуживанию
  • Мотор с функцией торможения
  • 400 В, 50 Гц



  • Ручное перемещение стойки и каретки для горизонтальных и вертикальных пропилов; последние обеспечиваются в 3 точках фиксации на раме.
  • Ручные подача и возврат пильной группы при помощи эргономичного рычага.
  • Перемещаемый вручную стол: ‘ВИЗУАЛЬНО’ с помощью индикаторов наличия рейки
  • Опрокидывающееся устройство для поддержки деталей малых размеров
  • 4 механических устройства позиционирования для горизонтальных пропилов
  • Устройство с подъёмными роликами для перемещения панелей
  • Упаковка в пленку на деревянных бруса



Вертикальный форматно-раскроечный станок GABBIANI VS 42

РАЗМЕРЫ РАСКРОЕЧНОГО ЦЕНТРА



                                A                  B                     C

4200x2200x60                5600            3010            1500

Вертикальный форматно-раскроечный станок GABBIANI VS 42

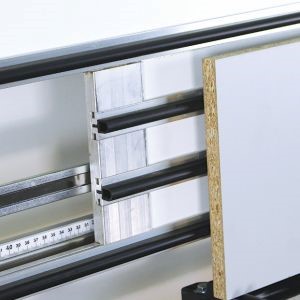

Устройство для обработки коротких деталей

Вертикальный форматно-раскроечный станок GABBIANI VS 42

Устройство для повторных пропилов по горизонтали

Устройство нарезки горизонтальных полос представляет собой рабочую группу с осцилляцией для блока панелей, предоставляя в распоряжение оператора простоту обработки на фазе повторяющейся горизонтальной резки.

Вертикальный форматно-раскроечный станок GABBIANI VS 42

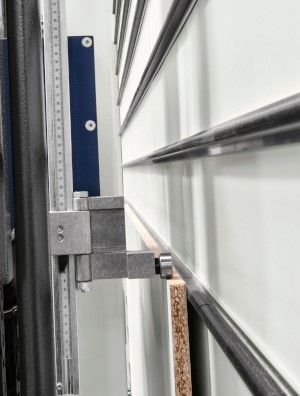

Скользящий суппорт для узких деталей

Технические характеристики и стандартная комплектация

Модель
Основные параметры
Тип рабочего стола
Максимальная длина горизонтального пропила, мм
Максимальная длина вертикального пропила, мм
Максимальная высота вертикального пропила , мм
Максимальная высота горизонтального пропила , мм
Максимальная толщина пропила, мм
Мощность двигателя, кВт (л.с.)
Диаметр пилы, мм
Скорость вращения пилы, об/мин
GABBIANI VS 42M
ручной
4200
*4100 с “Цифровым устройством считывания вертикальных координат"
2200
2080
60
3,7 (5)
250
5300
GABBIANI VS 42E
электропривод
4200
*4100 с “Цифровым устройством считывания вертикальных координат"
2200
2080
60
3,7 (5)
250
5300
